What applications are Metal Core PCBs suitable for?

MCPCBs are ideal for LED lighting, power electronics, and high-heat applications due to excellent thermal management.

What materials are used for metal core PCBs?

The core is typically made of aluminum or copper to provide high thermal conductivity and durability.

What is the typical lead time for Metal Core PCB production?

JLCPCB offers rapid prototyping with lead times as short as 48 hours. Full production times vary depending on board complexity, material choice, and order quantity.

메탈 코어 PCB

제조,

더 간편하게

JLCPCB는 고급 열 관리 성능을 갖춘 알루미늄·구리 코어 MCPCB를 제공하며, 고전력 애플리케이션을 위한 신뢰성 높고 효율적이며 컴팩트한 솔루션을 제공합니다. 알루미늄 코어는 $4, 구리 코어는 $47부터 시작하며, 48시간 내 빠른 프로토타이핑과 업계 최고 수준의 품질 보증을 제공합니다.

1 Layer

5 pcs

즉시 견적

즉시 견적 >

소개

응용 분야

기능

왜 JLCPCB인가?

How to Order

Q&A

후기

자원

메탈 코어 PCB란?

메탈 코어 PCB(MCPCB)는 전자 부품에서 발생하는 열을 빠르게 전달·방출하기 위해 금속 베이스(알루미늄/구리/합금) 를 사용하는 PCB입니다. 일반 FR4 PCB와 달리 아래와 같은 3층 구조로 이루어집니다: 1.열전도 금속 기판. 2.전기 절연·고열전도성의 얇은 절연층. 3.상부의 패턴된 구리 회로층. 이 구조는 우수한 열 관리·기계적 안정성을 제공하며, 더 높은 전력 밀도와 긴 부품 수명을 가능하게 합니다.

JLCPCB는 첨단 적층 기술과 정밀 드릴링 공정을 통해 층간 접착력과 열저항을 최소화하여, LED 조명·전력 변환기·자동차 전자 등에 최적화된 신뢰성 높은 MCPCB를 제공합니다.

메탈 코어의 종류

MCPCB에서 가장 일반적으로 사용되는 금속 코어는 알루미늄과 구리이며, 각각의 소재는 용도에 따라 뚜렷한 특성을 가지고 있습니다.

알루미늄 코어 PCB

알루미늄은 열전도성, 경량성, 그리고 비용 효율성의 균형이 뛰어나 가장 널리 사용되는 금속 코어 소재이다. 발열 관리가 중요하지만 전체 비용을 낮게 유지해야 하는 LED 조명, 소비자 전자제품, 자동차 분야에 이상적인 선택입니다.

구리 코어 PCB

구리는 알루미늄보다 훨씬 우수한 열전도성을 제공하여 매우 고전력 또는 고주파 응용 분야처럼 최대한의 열 전달이 필요한 경우에 적합하다. 알루미늄보다 무겁고 비용도 더 높지만, 최고 수준의 열·전기적 성능이 요구되는 전력 전자, RF 응용, 항공우주 시스템에서는 구리 코어가 더욱 선호됩니다.

JLCPCB 메탈 코어 PCB의 장점

우수한 열 방출 성능

열을 금속 베이스로 빠르게 전달하여 부품 온도를 안정적으로 유지하고 과열을 방지하며 수명을 연장합니다.

높은 전류 처리 능력

열전도성이 우수하여 고전류 환경에서도 안정적인 동작이 가능해 LED 조명·전력 변환기·고출력 회로에 이상적입니다.

향상된 기계적 강도

금속 기판은 FR4보다 내구성과 강성이 높아, 진동·충격이 많은 산업·자동차 환경에서도 우수한 안정성을 제공합니다.

메탈 코어 PCB 설계 시 고려사항

알루미늄과 구리 중 어떤 금속 코어를 선택하느냐에 따라 열전도율, 무게, 비용이 달라집니다.

메탈 코어 PCB의 대표적 적용 분야

우수한 방열 성능으로 LED 수명 연장 및 밝기 안정성 확보합니다.

JLCPCB 금속 베이스 PCB 제조 역량

금속 베이스 PCB 기능 더 알아보기 >

왜 JLCPCB의 MCPCB를 선택해야 하나요?

고급 소재 옵션

JLCPCB는 다양한 성능 요구를 충족하기 위해 알루미늄 코어와 구리 코어(직접 방열, Direct Heatsink) MCPCB를 제공합니다. 1W 열전도율의 알루미늄 코어 PCB는 가정용 저전력 LED에 적합합니다. 최대 380W 열전도율의 직접 방열 구리 코어 PCB는 자동차용 LED, COB 모듈 등 고출력 애플리케이션에 최적입니다.

Direct Heatsink 기반의 우수한 방열 성능

일반 알루미늄 MCPCB가 절연층에 의존하는 구조인 것과 달리, JLCPCB의 Direct Heatsink 기술은 알루미늄 코어에서 열이 더 빠르게 퍼지도록 설계되어 있습니다. 이 방식은 열저항을 최소화하여 고출력 장치의 안정성·신뢰성·수명을 크게 향상시킵니다.

높은 품질, 낮은 비용

"알루미늄 코어는 $4부터, 구리 코어는 $47부터 제작 가능합니다. 고도 자동화 제조라인과 대규모 생산 시스템으로 비용을 절감하여, 저렴한 가격에 전문가 수준의 MCPCB를 제공합니다."

빠른 제작 및 글로벌 배송

제품 개발에서 속도는 매우 중요합니다. JLCPCB는 빠른 리드타임으로 MCPCB를 신속하게 제작·출하하며, 전 세계 배송 지원으로 프로젝트 일정을 안정적으로 맞출 수 있습니다.

JLCPCB 금속 코어 PCB 주문 방법 (3단계)

메탈 코어 PCB FAQ

금속 베이스 PCB는 일반적으로 알루미늄 또는 구리를 기반 소재로 사용합니다. 알루미늄은 가볍고 비용 효율적이며, 구리는 고전력 응용에 적합한 우수한 열전도성을 제공합니다.

고객 후기

82****8A July 9, 2025

알루미늄, 1 layer, Black, LeadFree HASL, PCB 시제품

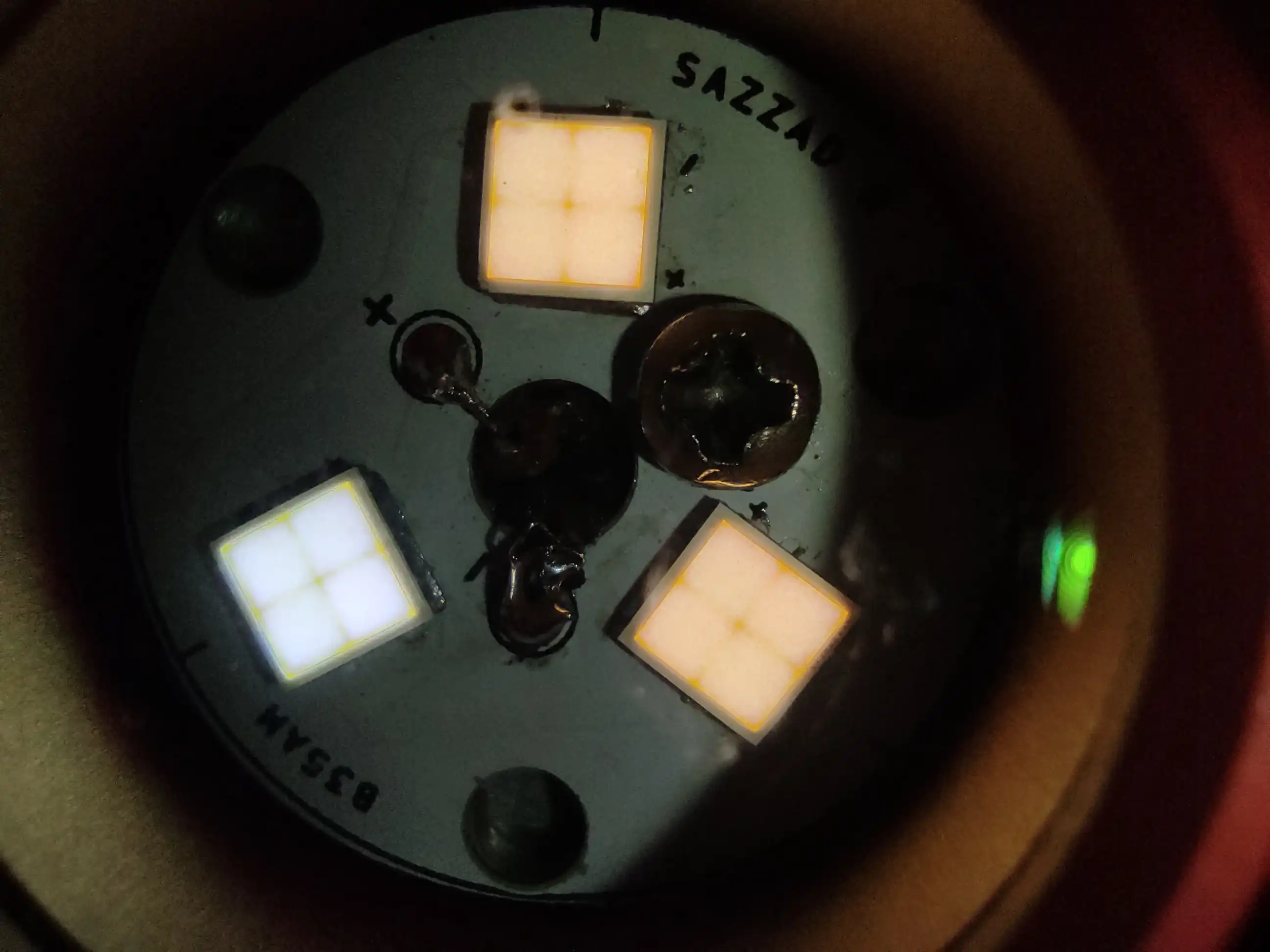

The price is great... I had aluminum panels produced (see photos), as well as the PCBs for the panels. The quality is very good... JLBPCB has become my main supplier.

32****6A July 7, 2025

알루미늄, 1 layer, White, HASL(with lead), PCB 시제품

Every board was identical and free of defects. The solder finish is fantastic: the solder beads perfectly and works nicely even if you’re new to soldering. The aluminum base does exactly its job, pulling heat away so that after hours of testing the LEDs stayed rock-solid with no flicker. And once again, everything arrived on schedule, absolutely hassle-free.

32****6A July 7, 2025

알루미늄, 1 layer, White, HASL(with lead), PCB 시제품

I was blown away by how cleanly the thermal layer was applied—it’s flawless, no solder-mask smudges. The aluminum substrate is just the right thickness, and in real-world thermal tests the LEDs never got hot even at full brightness. The copper traces didn’t peel during soldering, and the holes were crisp with no burrs. The white mask has a cool, modern tone that looks sharp and professional.
