FR4 PCB란?
"FR4는 PCB 제조에 사용되는 소재 등급으로, 유리섬유 기반이며 “4”는 UL94 V-0 난연 등급(점화 후 스스로 소화해야 함)을 의미합니다. 유리섬유 강화 직조 글라스 파이버와 에폭시 수지로 구성되어 전기 절연 성능이 우수합니다. FR4는 낮은 비용과 높은 신뢰성 덕분에 널리 사용되는 소재입니다."
FR4 소재 개요
"FR4는 난연 등급 4의 유리섬유 강화 에폭시 라미네이트를 뜻합니다. 유전율과 손실 탄젠트(손실률)가 중간 수준이며, 저속·고전력 응용 분야에 적합하여 일반적인 전자 설계에 폭넓게 사용됩니다."
유전율:1MHz에서 약 4.5 (중간값). 손실 탄젠트: 1MHz에서 약 0.02 (중간값). 유리 전이 온도(Tg)는 재료가 열에 어떻게 반응하는지를 결정합니다. 이는 FR4 재료 분류에서 가장 중요한 열적 특성 중 하나입니다.
- 저 Tg:130–140°C
- 표준 Tg:150–160°C
- 고 Tg:170°C 이상
FR4의 구조와 특성
FR4 PCB 소재의 장점
FR4 두께가 PCB 성능에 미치는 영향
신호 무결성과 임피던스 제어
- 두꺼운 FR4 유전체 간격이 증가하며, 이는 기생 성분을 유도하여 임피던스를 상승시킵니다. FR-4의 두께는 다양한 회로 응용 분야에 맞춰 임피던스를 제어하도록 조정될 수 있습니다.
- 얇은 FR4 구리 층 사이의 유전체 간격이 더 작아 트레이스의 임피던스를 낮춥니다. 다만, FR-4의 높은 유전 손실은 두께와 관계없이 수 GHz 이상에서의 성능을 제한합니다.
열 관리
기계적 안정성
FR4 PCB의 일반적인 적용 분야
소비자 전자제품
- FR4 PCB는 일상적인 전자 기기에서 비용과 강도의 균형을 잘 맞추는 소재입니다. 스마트폰부터 웨어러블 기기까지, FR4는 내구성과 신뢰성이 높은 PCB 솔루션을 제공합니다.
산업용 제어 시스템
자동차 전자장치
JLCPCB FR4 PCB 제조 능력
기능 | 기능 |
|---|
층수 | 지원 층 수:1, 2, 4, 6, … 32층 |
제어된 임피던스 | 고정 층 옵션:4/6/8/10/12/14/16/18/20/.../32층 |
임피던스 허용 오차 | 임피던스 공차:±10% (값 ≤ 50Ω일 경우 ±5Ω) |
UL 번호 | E479892 |
최대 크기 | 670 × 600mm (두께 ≥ 0.8mm) 500 × 600mm (두께 < 0.8mm) 2층 보드는 최대 1020 × 600mm 지원 |
최소 치수 | 3 × 3mm; V-cut 패널은 70 × 70mm |
외층 구리 두께 | 1oz, 2oz (2.5oz, 3.5oz, 4.5oz — 2층만 해당) |
내층 구리 두께 | 0.5oz, 1oz, 2oz |
표면 마감 | HASL(유/무연), ENIG(1u"/2u") |
최소 비아 홀 / 직경 | 0.15mm / 0.25mm |
홀 사이즈 공차 | ① 도금홀: 관통홀 +0.13 / -0.08mm ; 프레스핏 홀 ±0.05mm ② 비도금홀: ±0.2mm |
최소 도금 슬롯 | 0.5mm |
최소 비도금 슬롯 | 1.0mm |
도금 가장자리 | PCB 크기 10 × 10mm, 두께 0.6mm에서 사용 가능. ENIG 필수. |
블라인드 슬롯 | 2–32층, 두께 ≥ 0.8mm에서 지원 |
카운터싱크 홀 | 2–32층, 두께 ≥ 0.6mm에서 지원 카운터싱크 지원 각도: 90° / 135° |
백드릴 | 4–32층에서 두께 ≥ 0.8mm 지원. 백드릴 공정 후 홀은 에폭시로 충진됩니다. |
캐슬레이트 홀 | PCB 크기 10 × 10mm에서 사용 가능. |
최소 패턴 폭 및 간격 | "① 1oz: 1~2층: 0.10 / 0.10mm (4 / 4mil) 다층: 0.09 / 0.09mm (3.5 / 3.5mil)" "② 2oz: 1~2층: 0.16 / 0.16mm (6.5 / 6.5mil) 다층: 0.16 / 0.20mm (6.5 / 8mil)" |
최소 BGA 패드 직경 | 0.25mm |
골드 핑거 베벨링 | 30° 또는 45° |

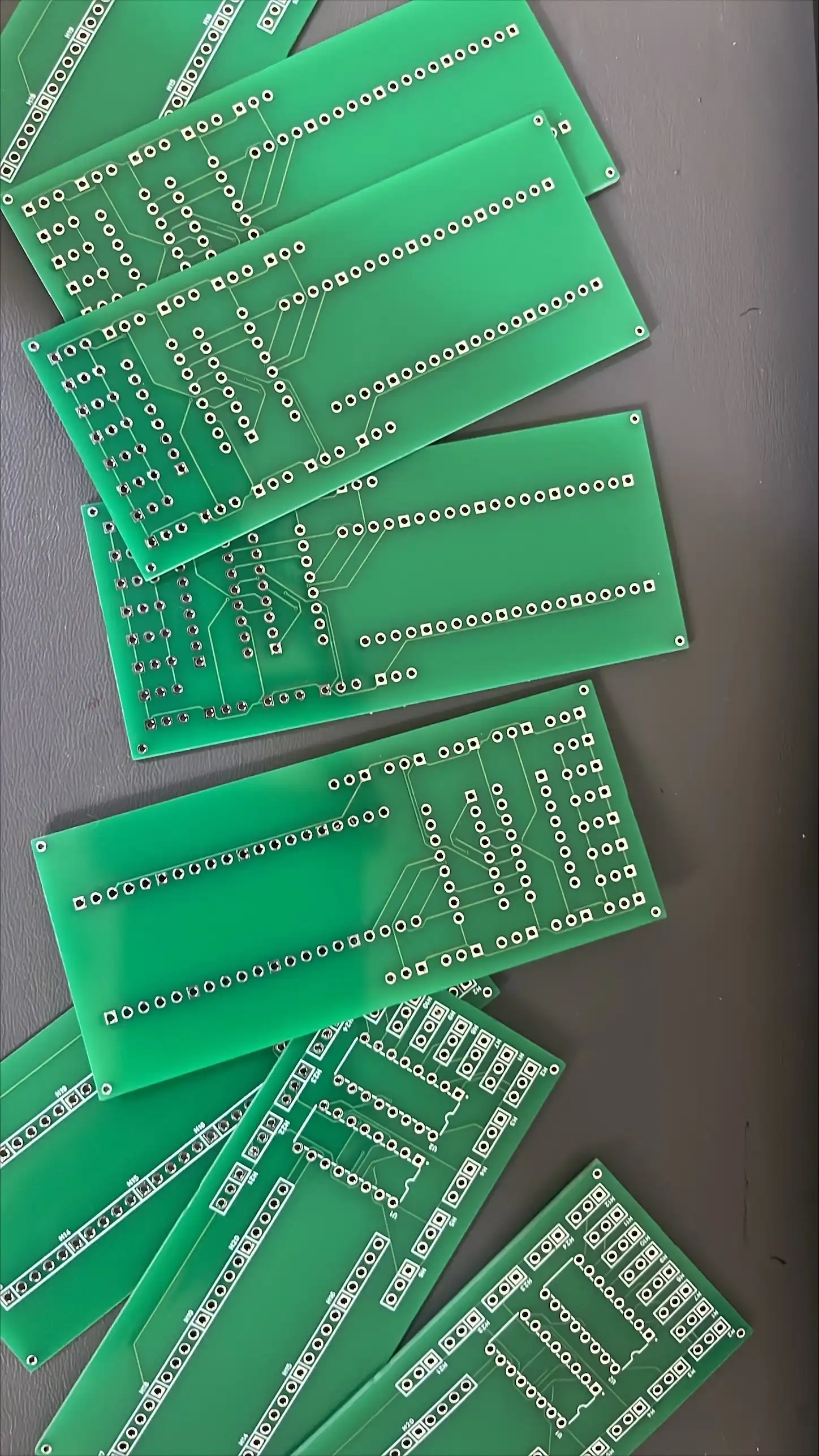

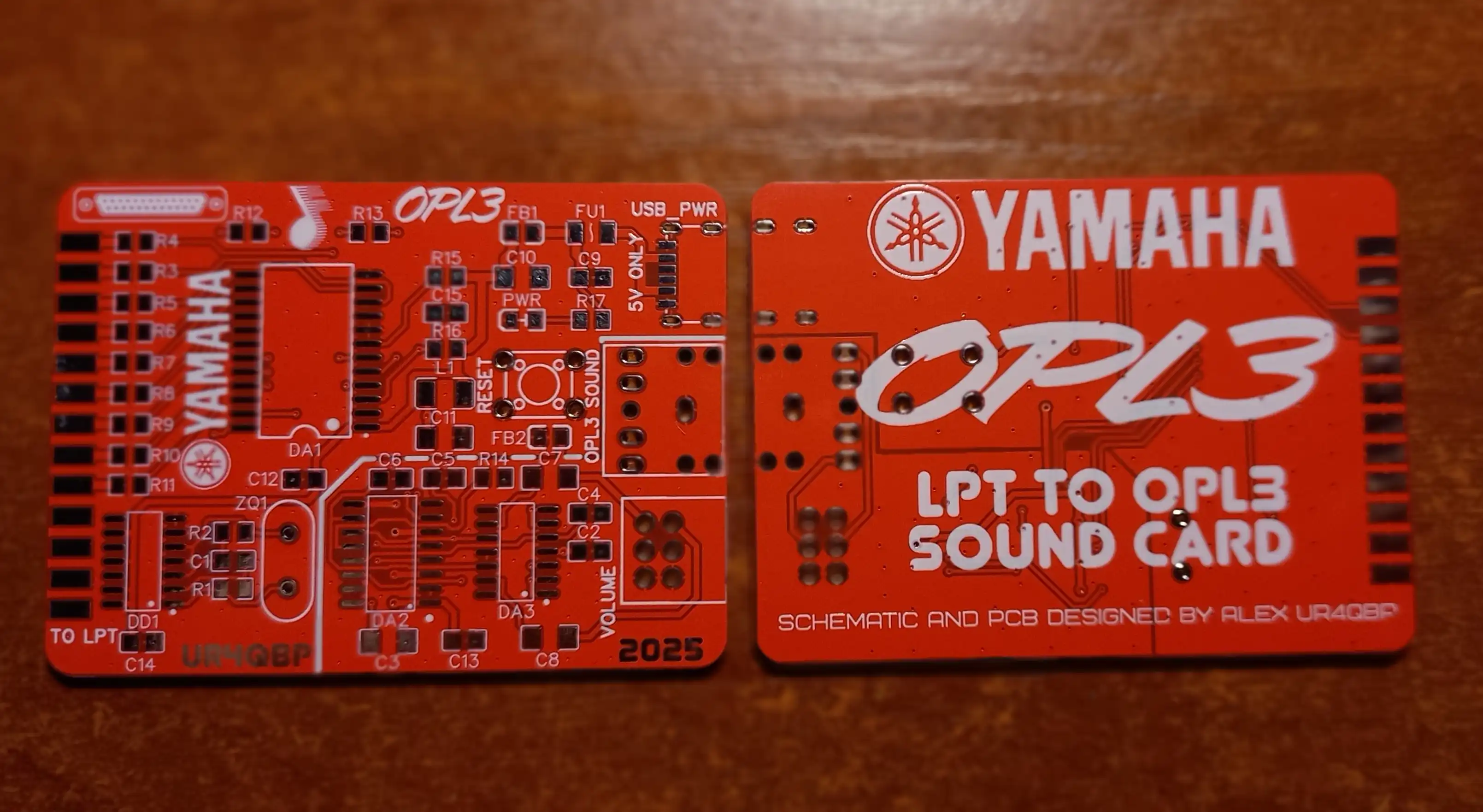

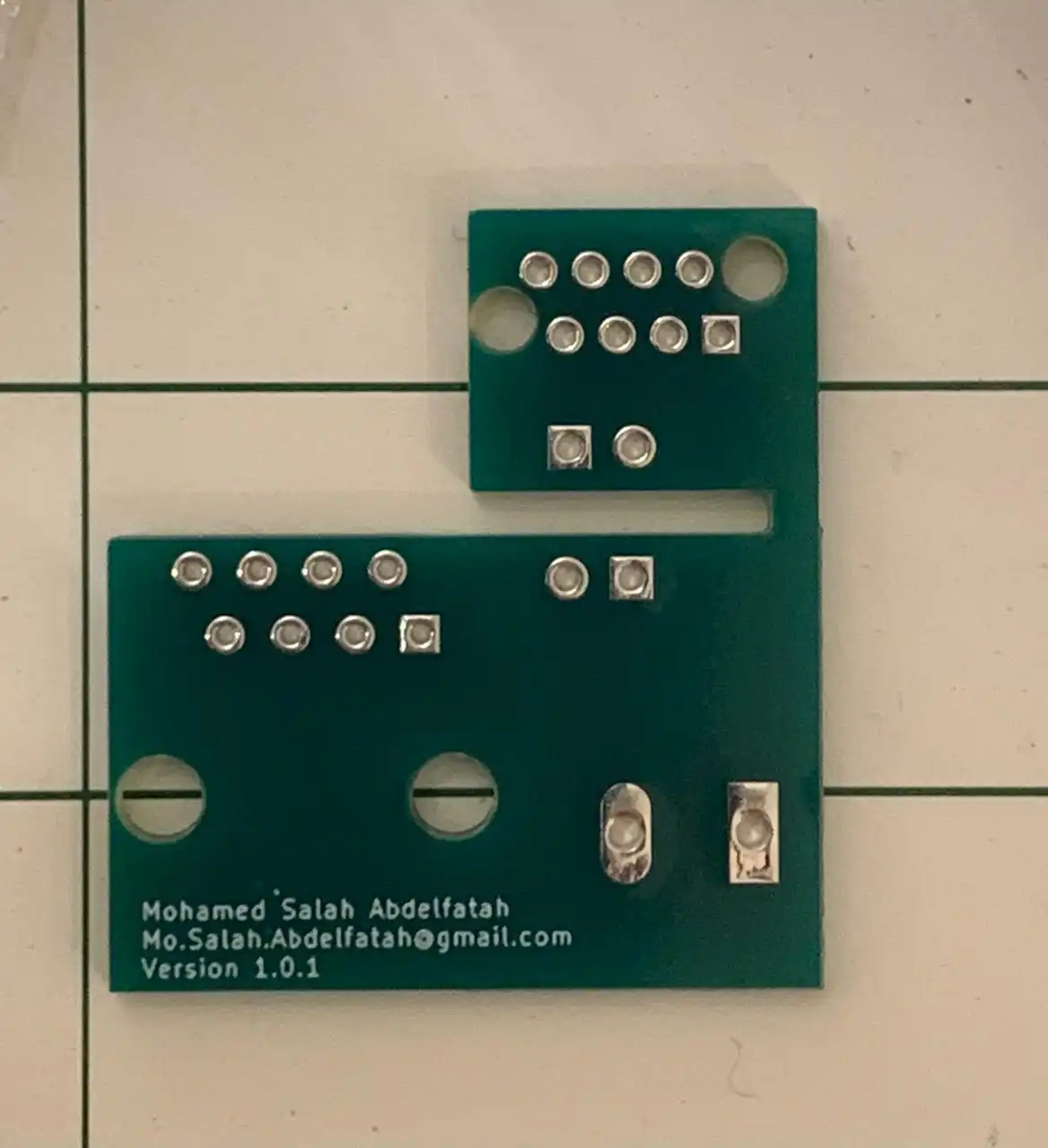

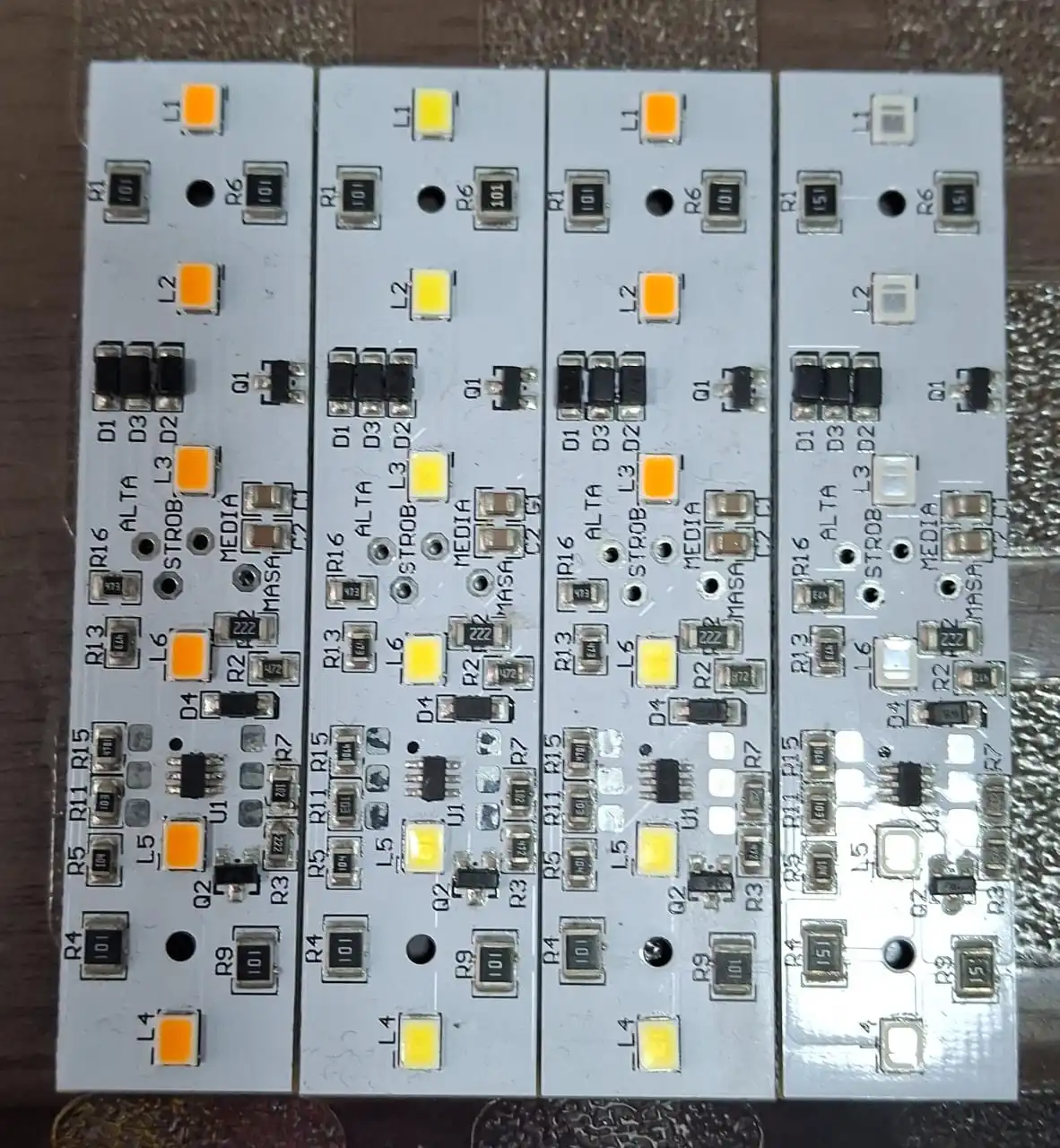

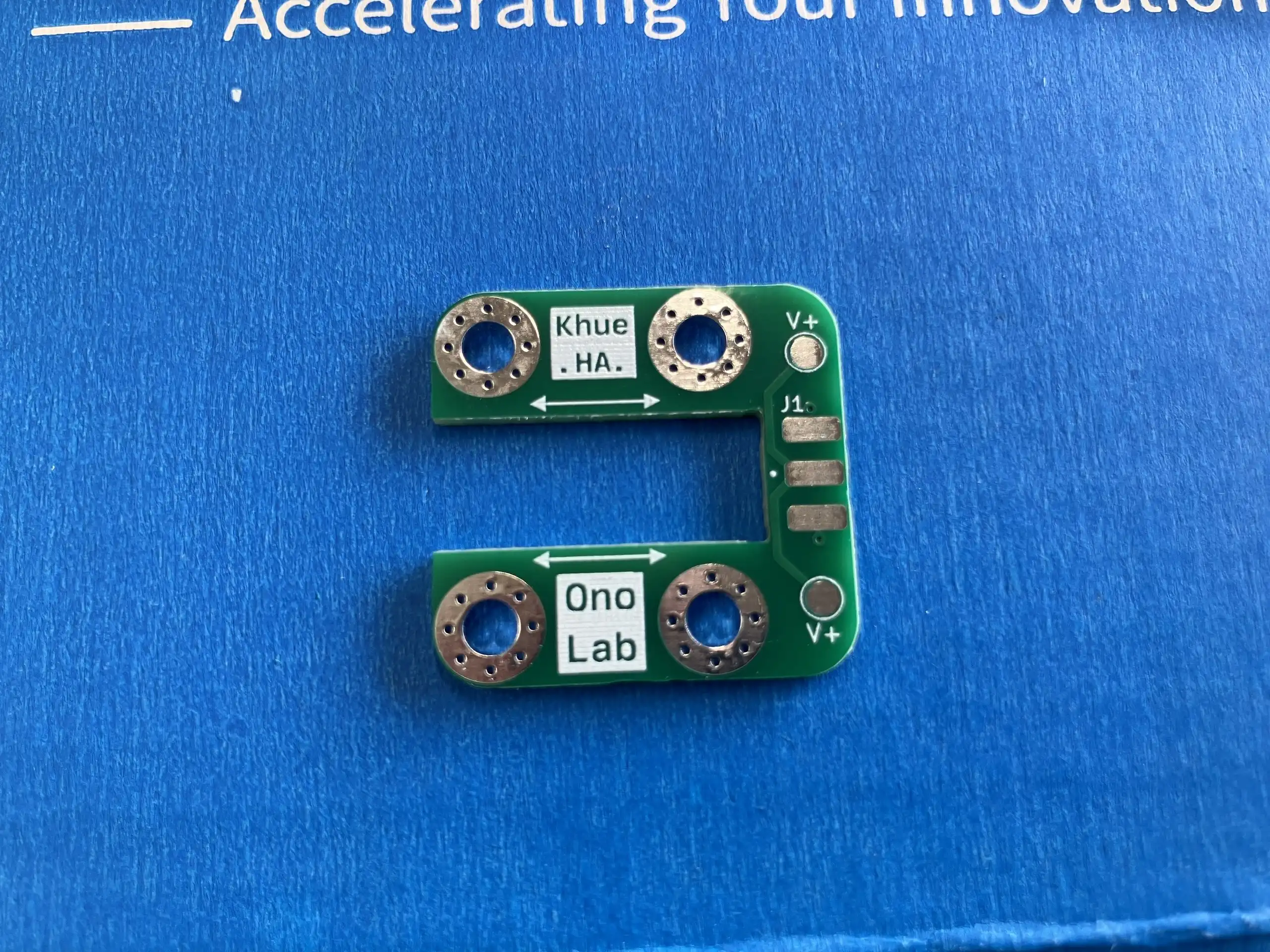

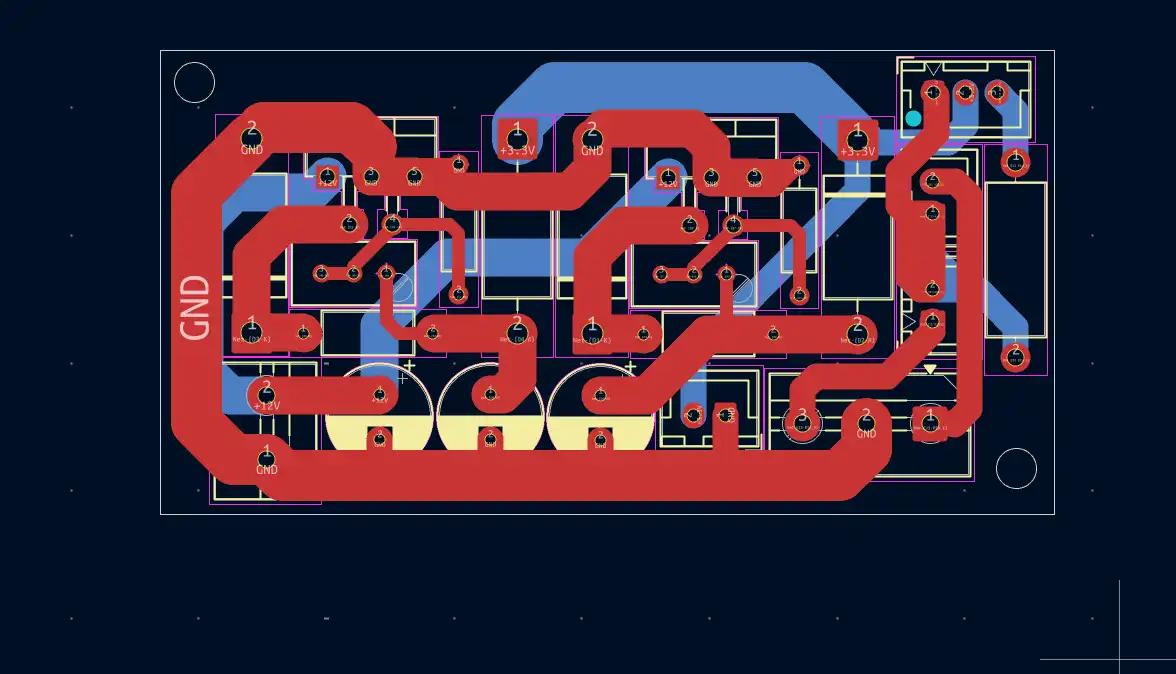

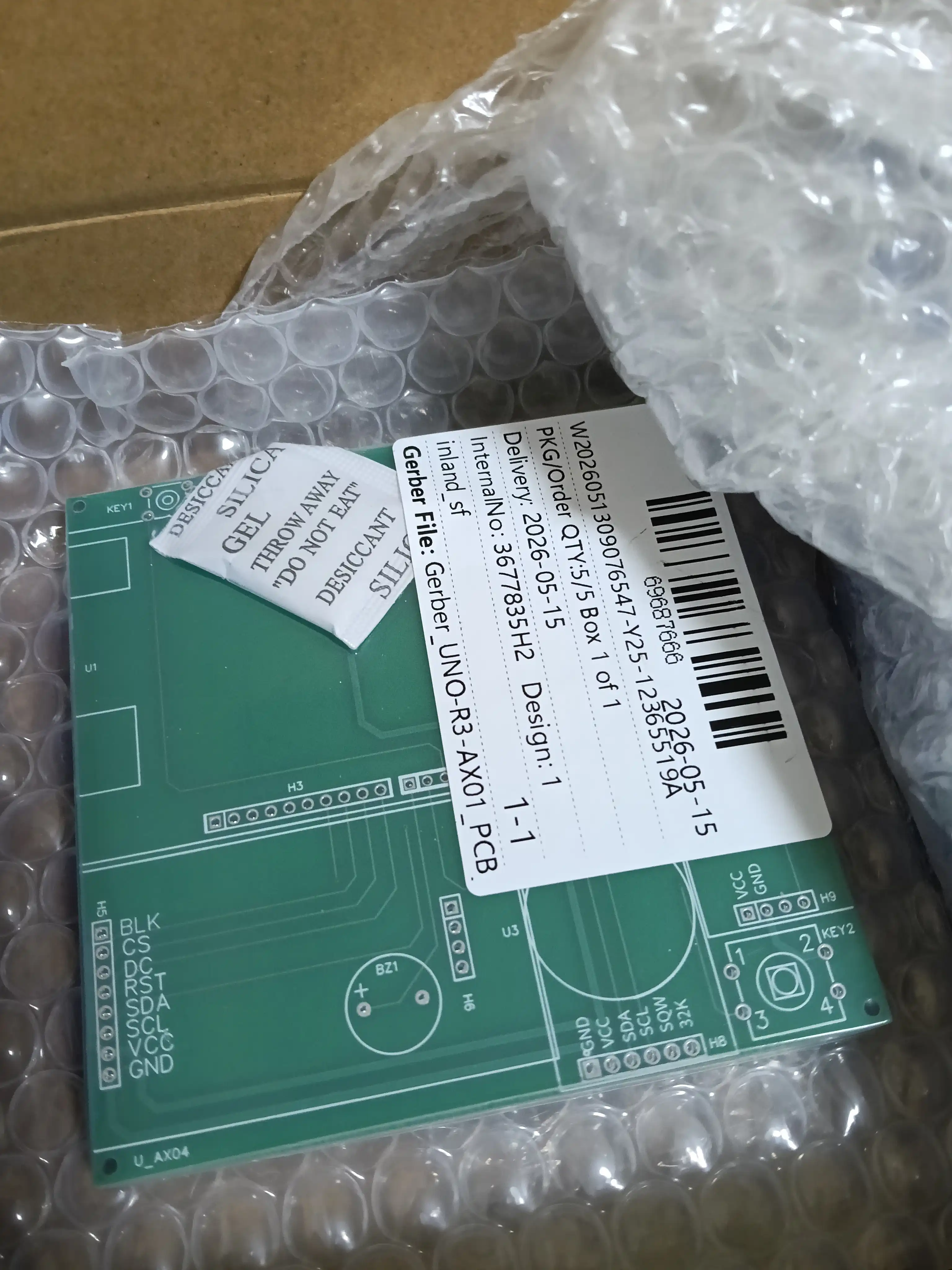

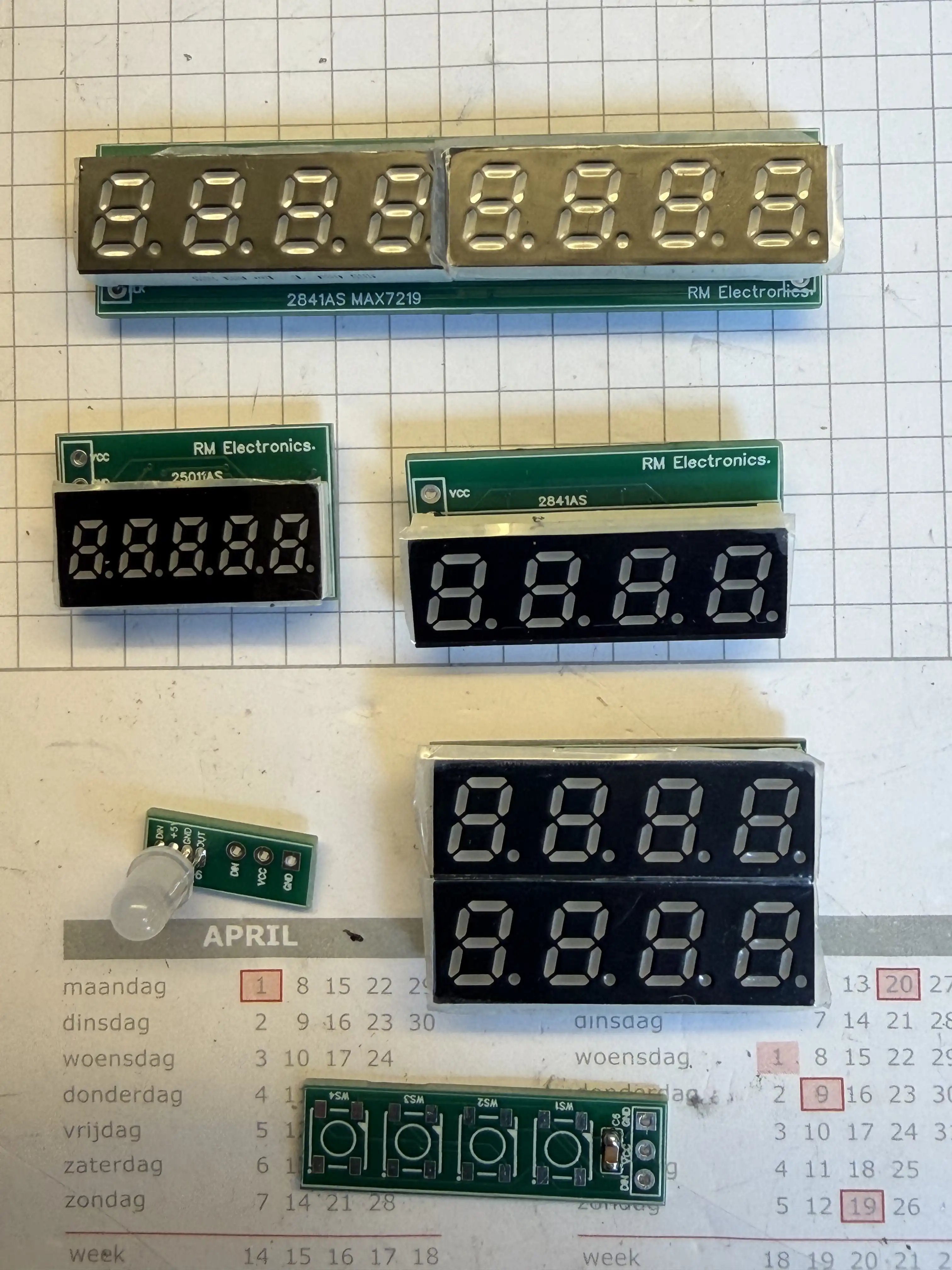

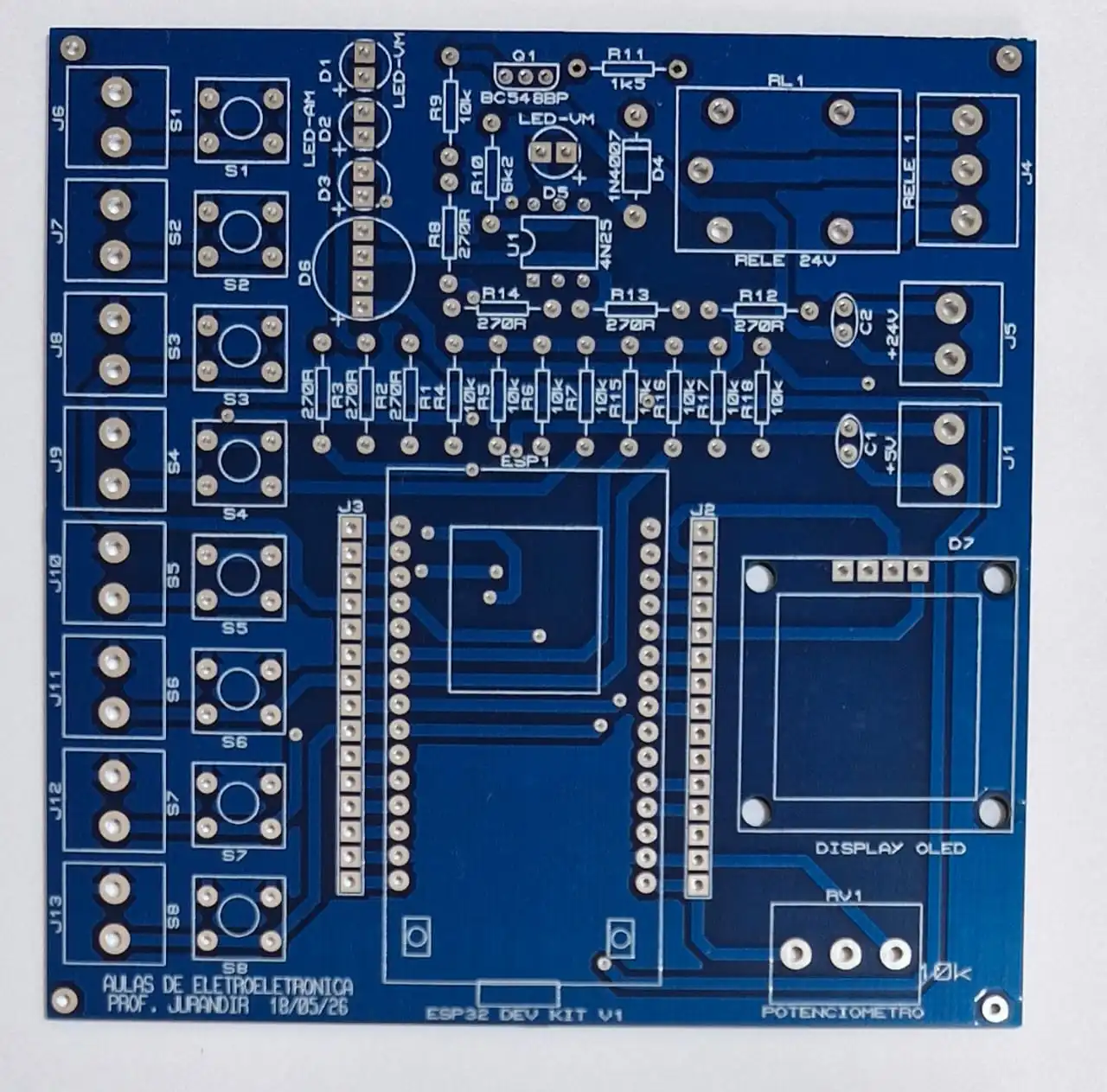

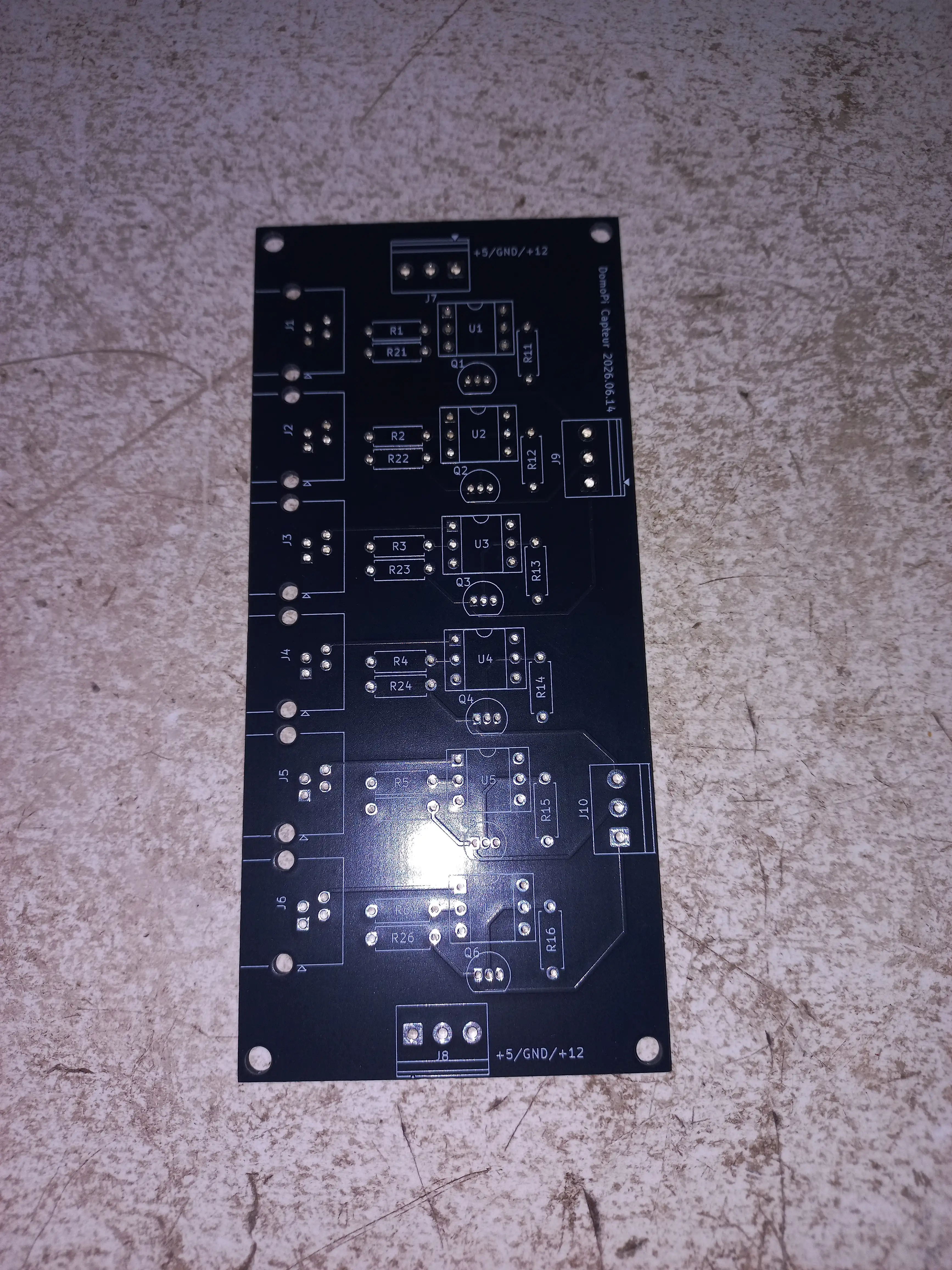

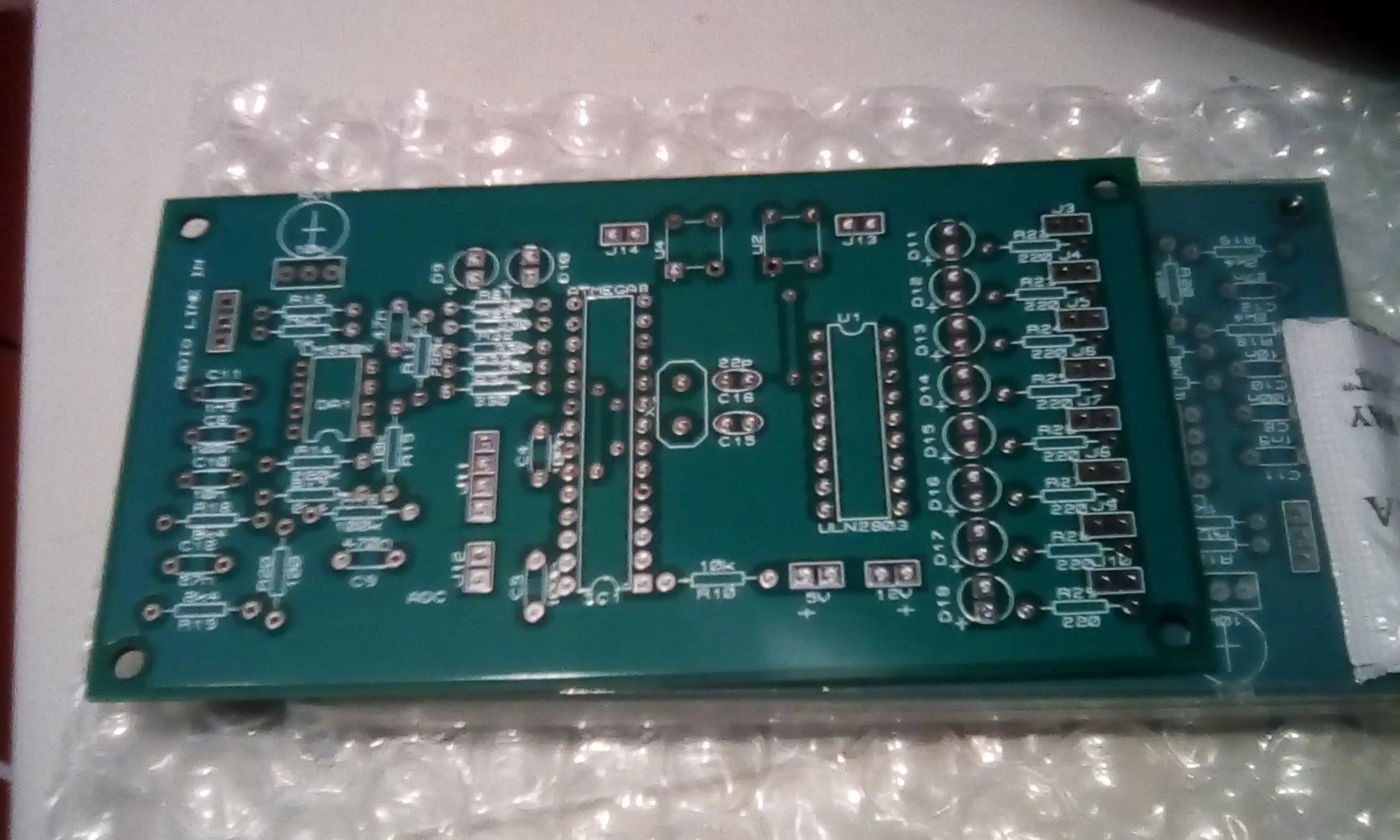

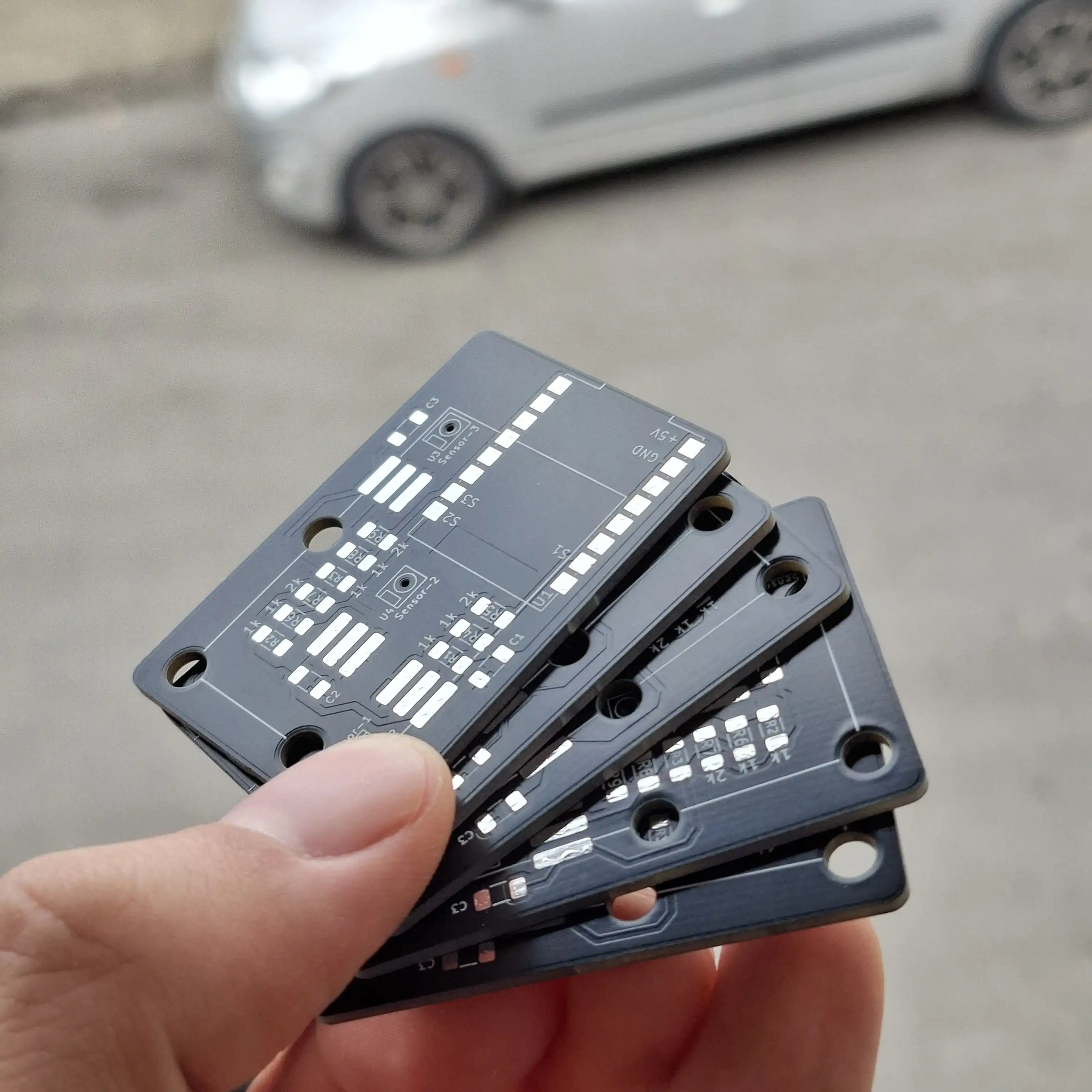

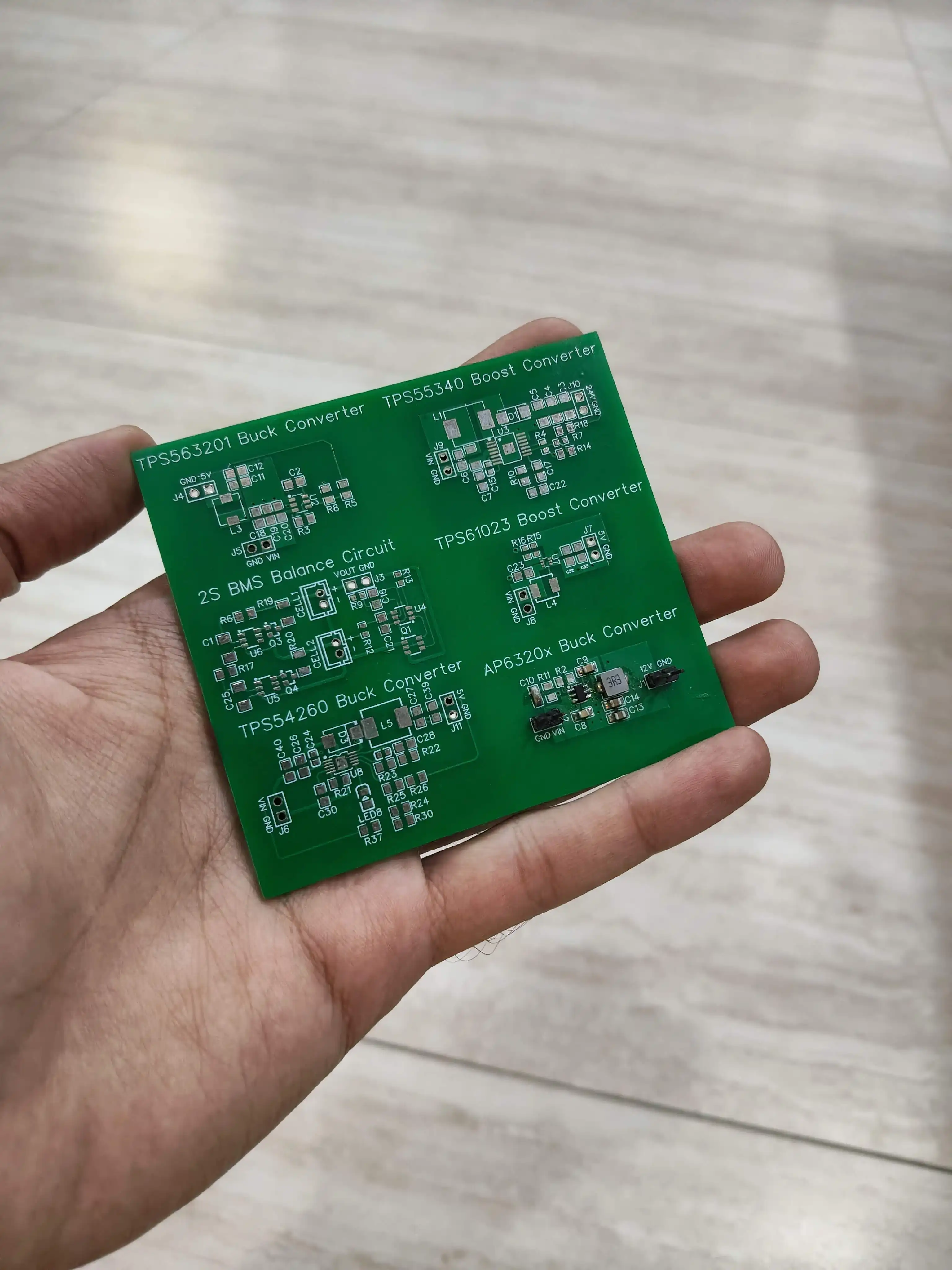

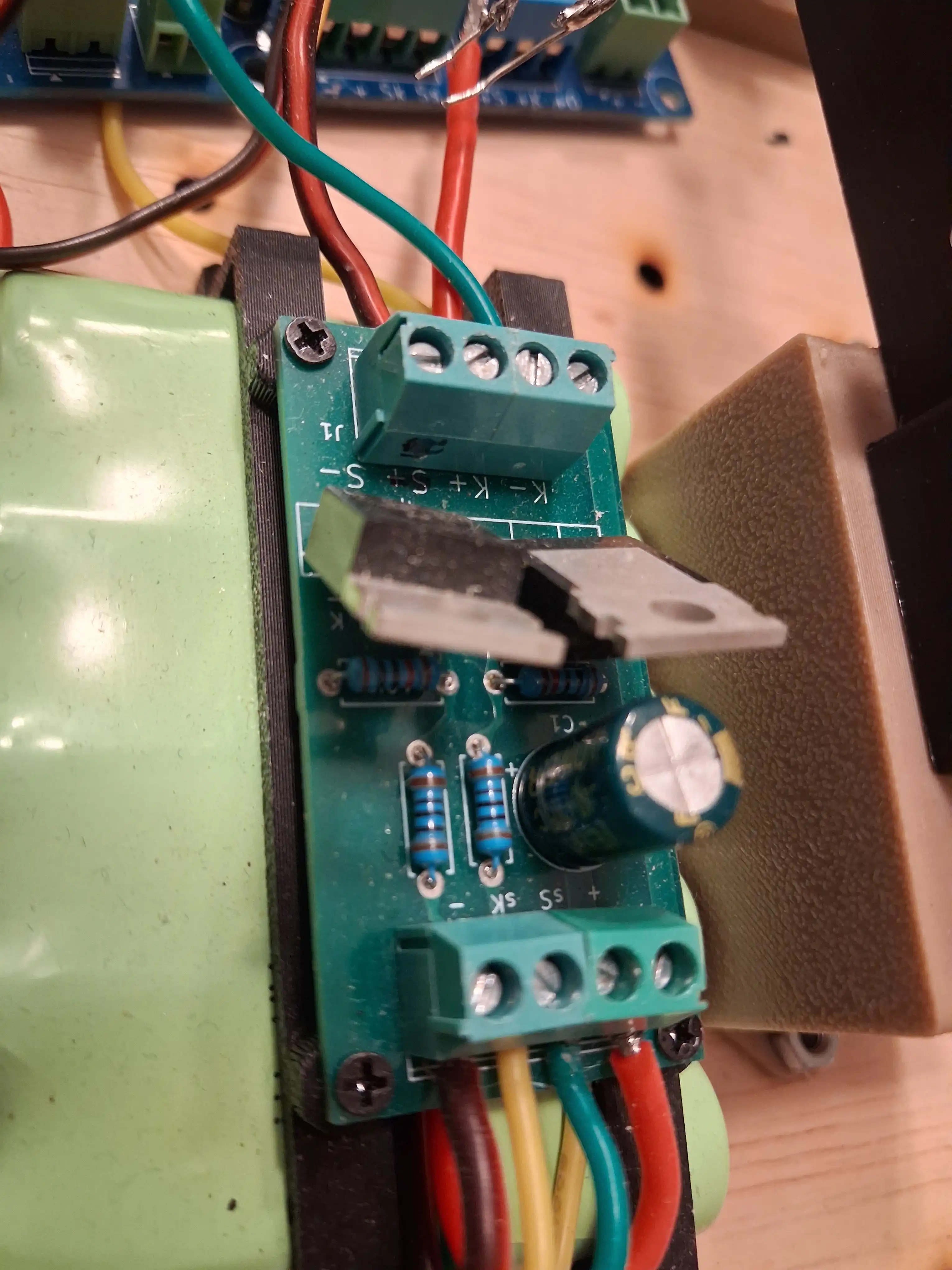

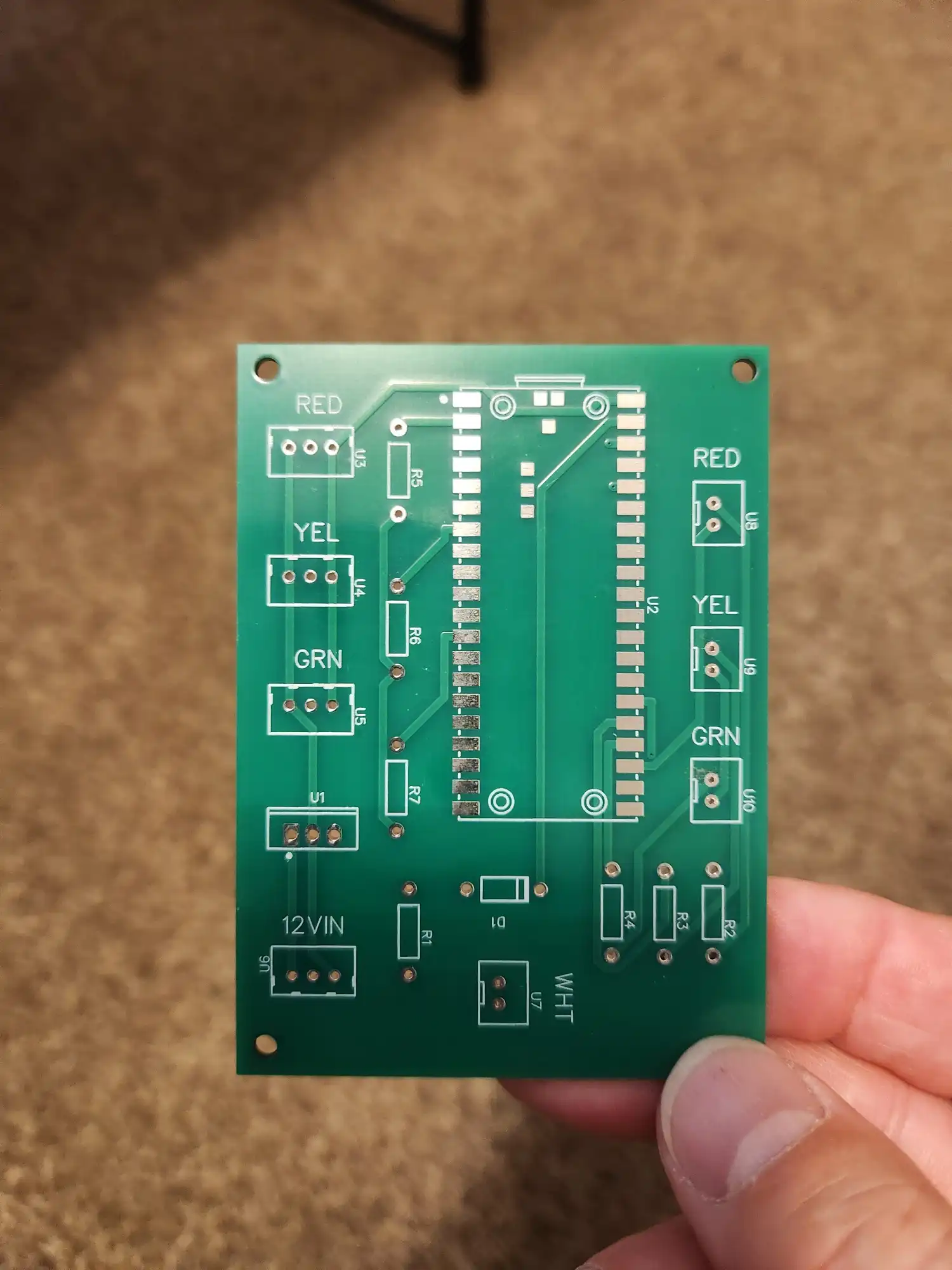

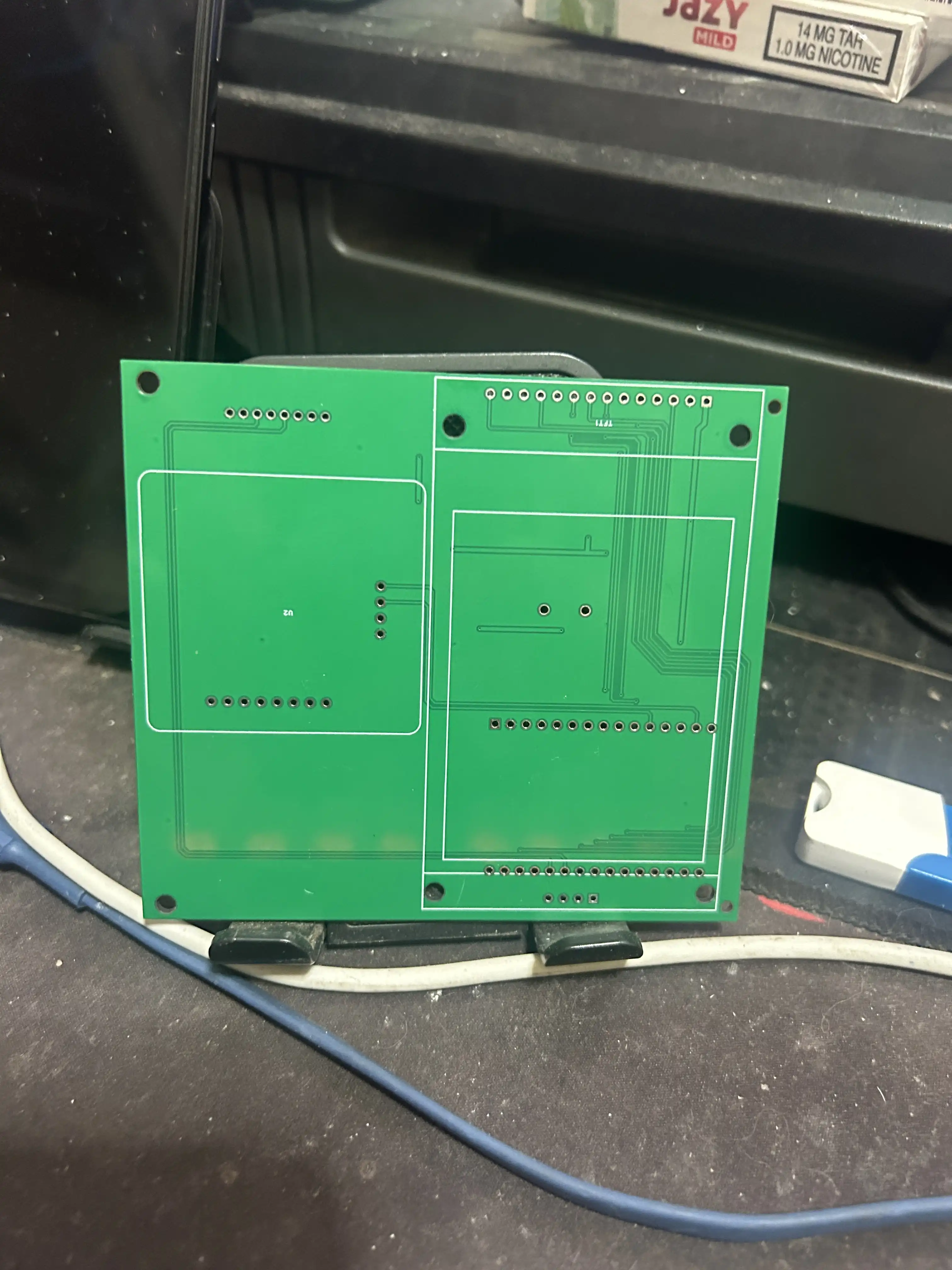

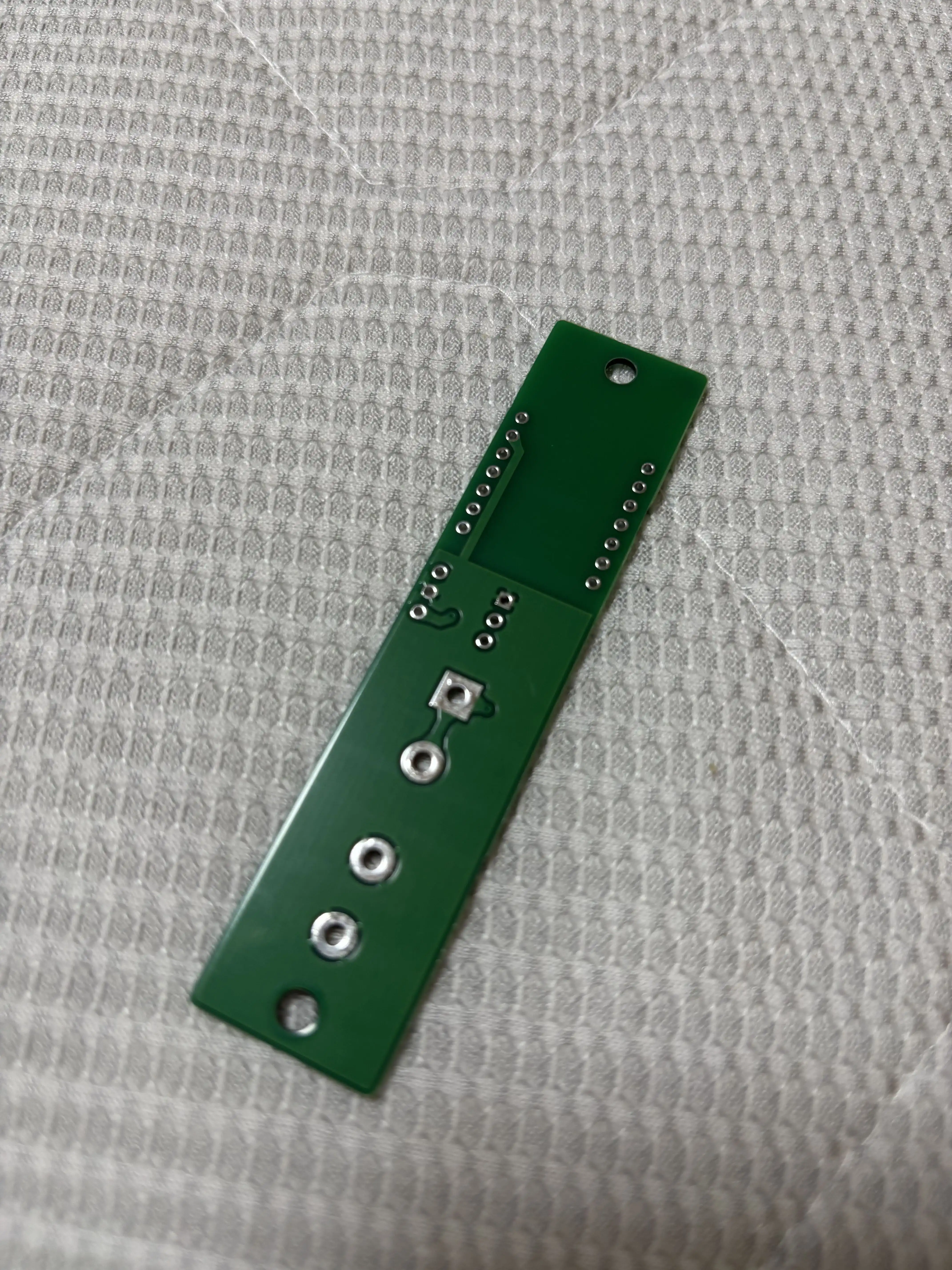

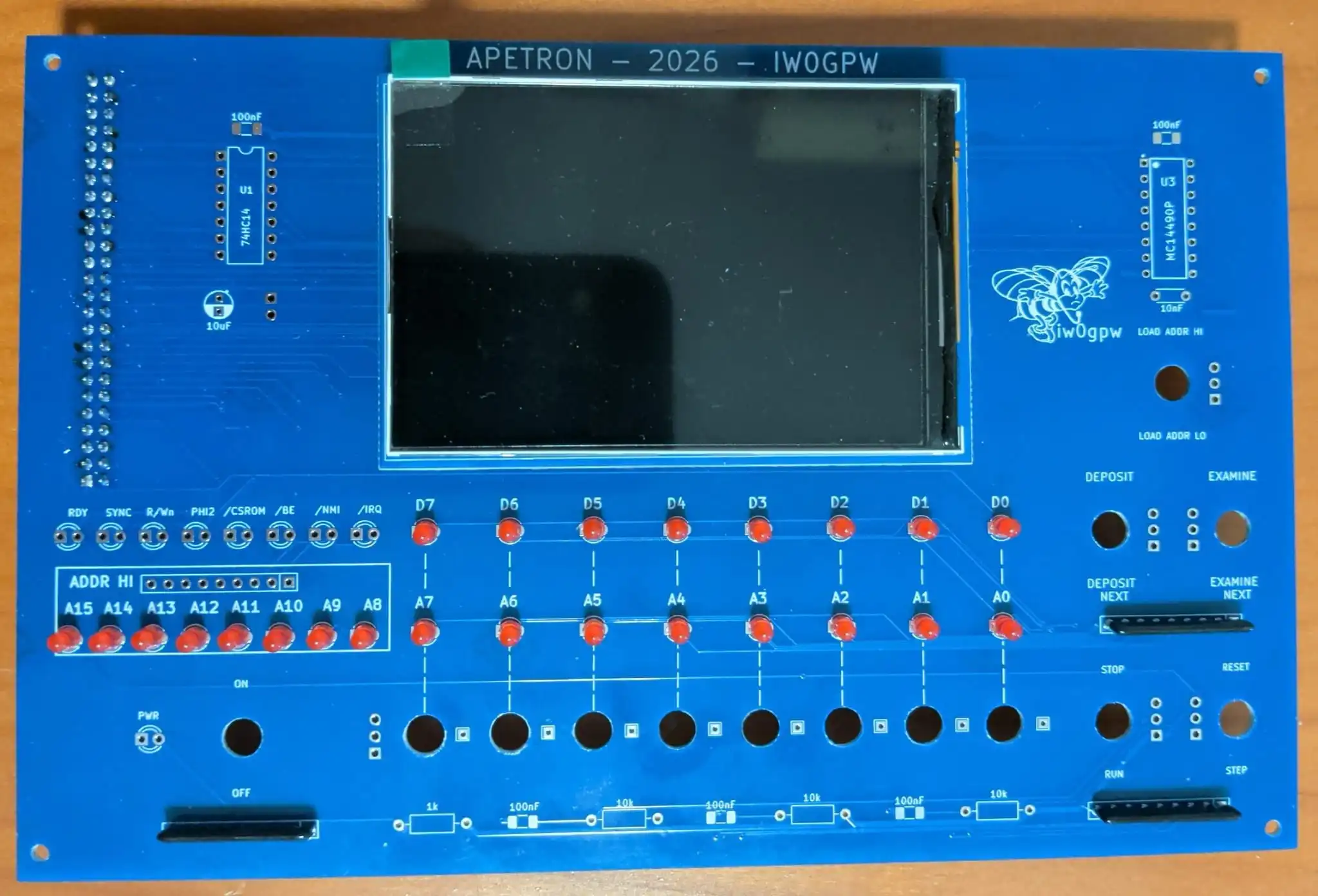

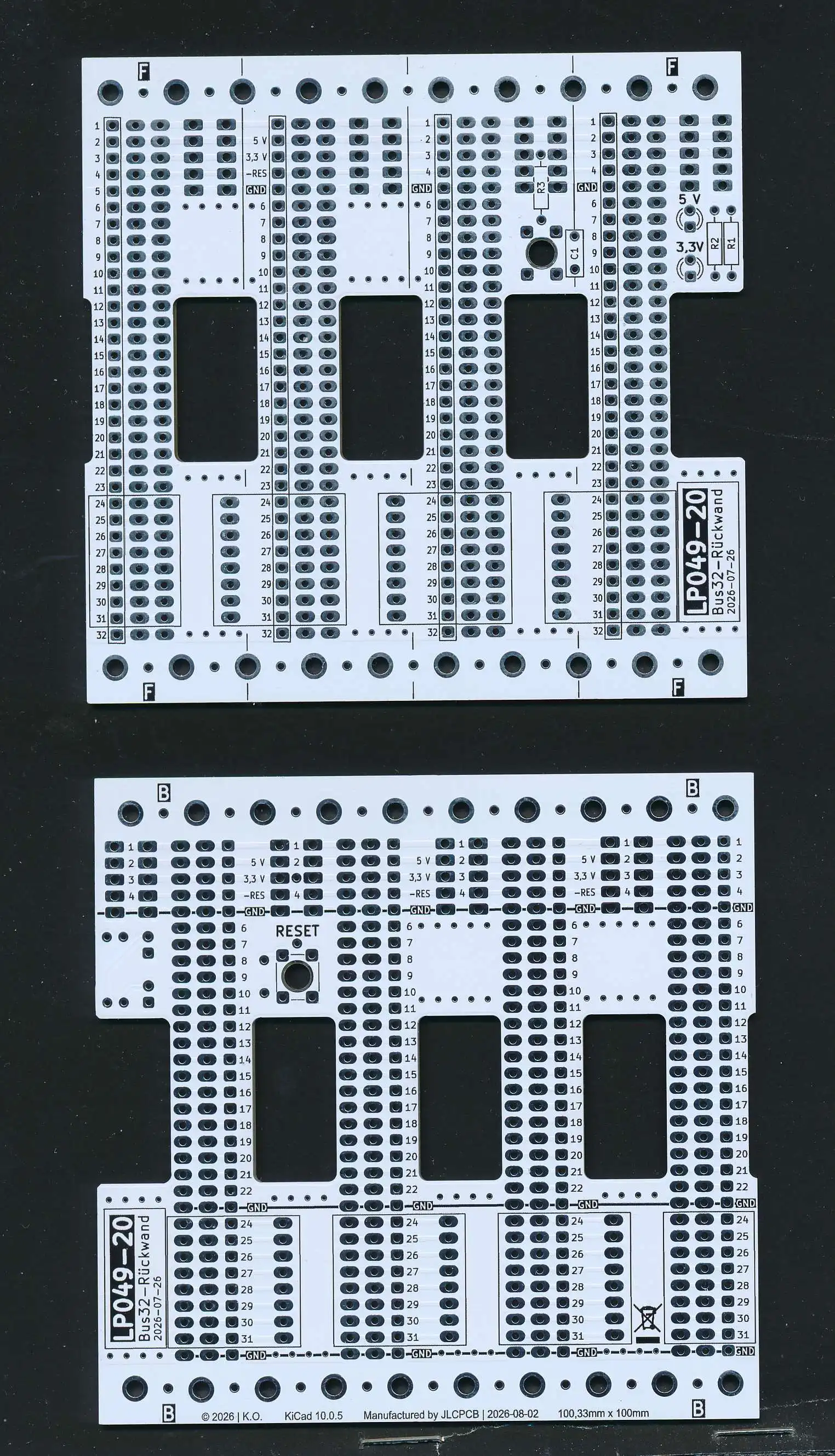

왜 JLCPCB FR4 PCB를 선택해야 할까요?
3단계로 쉽게 주문하는 JLCPCB FR4 PCB
