LED 기판 자작 시 주의할 점: 전류 제한과 방열 설계 기초

최초 게시일 Oct 19, 2026, 업데이트 되였습니다. Oct 19, 2026

1 분

LED를 사용한 전자공작에서 브레드보드로 불을 켜기만 하는 것은 비교적 간단합니다. 하지만 LED 기판으로 직접 제작하는 경우에는 단순히 LED를 나열해 배선하면 되는 것이 아닙니다.

특히 중요한 것이 전류 제한과 방열입니다. LED는 작은 부품이지만 흘리는 전류를 잘못 설정하면 고장 나거나 밝기가 안정되지 않을 수 있습니다. 또한 LED를 많이 사용하는 경우나 고휘도 LED, 파워 LED를 사용하는 경우에는 열을 빼내는 방법도 고려해야 합니다.

LED에는 전류 제한이 필요하다

led

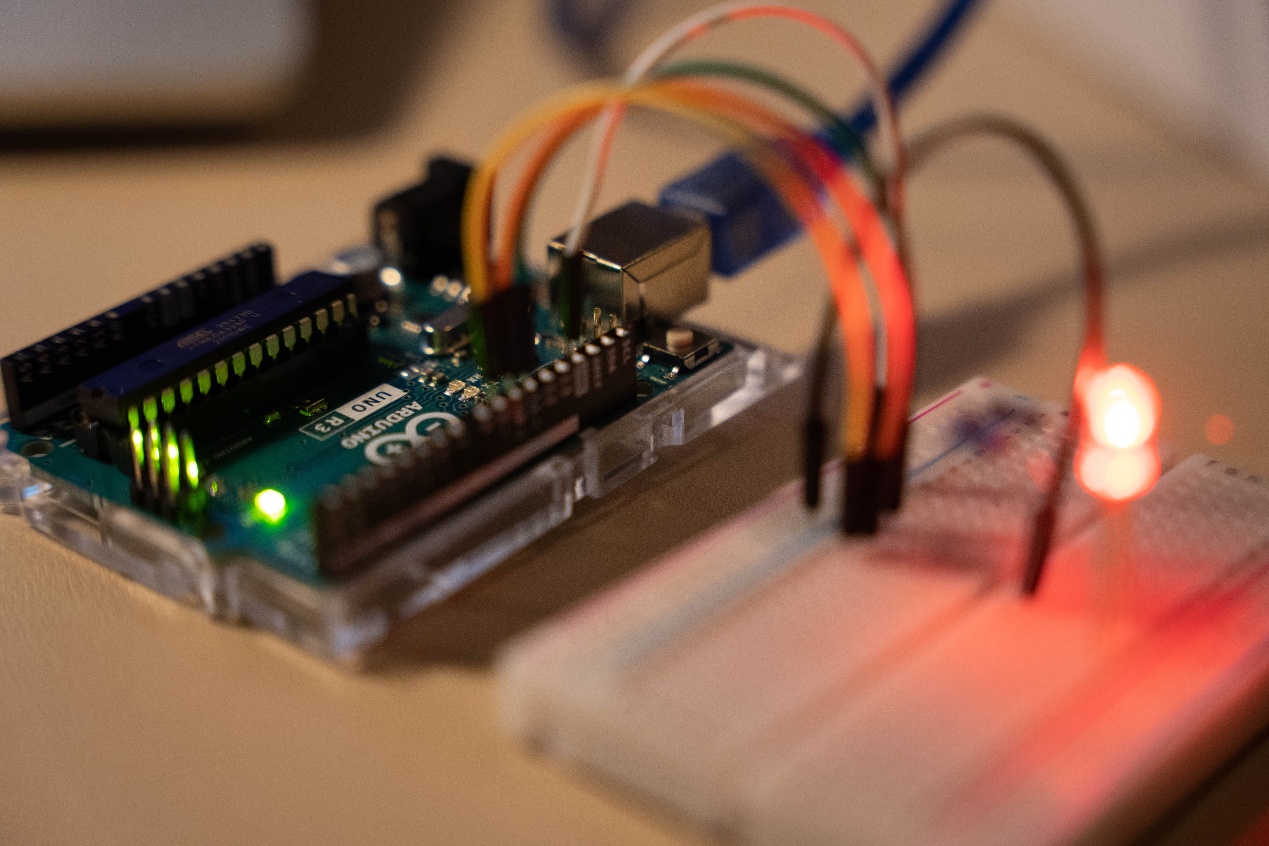

LED는 전압을 가하면 자동으로 적절한 전류로 빛나는 부품이 아닙니다. 필요 이상의 전류가 흐르면 LED가 뜨거워져 수명이 짧아지거나 고장의 원인이 됩니다.

그래서 기본적인 LED 회로에서는 LED와 직렬로 전류 제한 저항을 넣습니다. 저항값은 전원 전압, LED의 순방향 전압, 흘리고 싶은 전류를 바탕으로 결정합니다. 전자공작에서는 LED의 밝기뿐만 아니라 부품에 무리를 주지 않는 것도 중요합니다.

LED 기판을 직접 제작할 때는 저항을 어디에 배치할지도 정해 둡니다. LED를 1개만 켠다면 LED와 저항을 직렬로 연결하기만 하면 되므로 생각하기 쉽습니다.

여러 개의 LED를 배치하는 경우, 모든 LED에 똑같이 전류가 흐른다고 장담할 수 없습니다. LED를 병렬로 연결하는 경우에는 LED마다, 또는 LED 열마다 저항을 넣는 등 전류 편중을 막는 설계가 필요합니다.

res

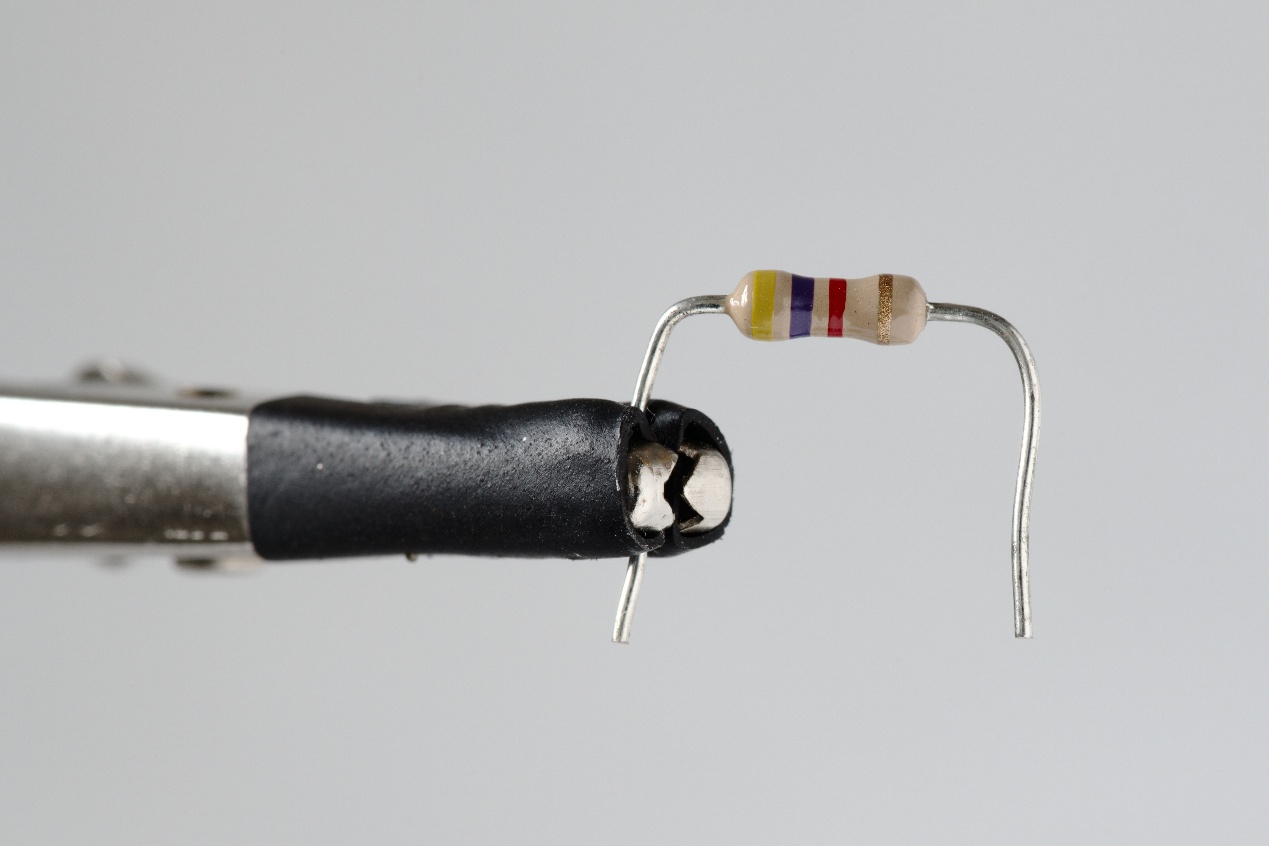

LED의 전류를 제한하는 저항에도 전류가 흐르면 열이 발생합니다. 저항값만 보고 선택하면 저항의 허용 전력이 부족해 부품이 지나치게 뜨거워질 수 있습니다.

특히 전원 전압이 높은 경우나 LED를 장시간 점등하는 경우에는 저항에서 소비되는 전력도 확인해 두면 안심할 수 있습니다. 계산상으로는 작은 저항으로 동작하는 경우라도, 실제로는 와트 수에 약간 여유가 있는 저항을 선택하는 편이 안전합니다.

LED 기판을 직접 제작할 때는 LED뿐만 아니라 저항이나 전원 부품도 열을 내는 부품으로 보아야 합니다. 부품이 뜨거워지는 위치를 의식해 배치하면 기판 전체의 신뢰성을 높이기 쉬워집니다.

LED가 1개뿐이라면 소비 전류가 작더라도, LED를 많이 배치하면 전체 소비 전류는 커집니다. 기판 위의 배선이 너무 가늘면 전압 강하나 발열의 원인이 됩니다.

LED 기판을 설계할 때는 LED 1개당 전류뿐만 아니라 기판 전체에서 어느 정도의 전류가 필요한지 확인해야 합니다. 전원 어댑터나 배터리의 용량이 충분한지도 중요합니다.

LED는 빛을 내는 부품이지만 동시에 열도 냅니다. 특히 고휘도 LED나 파워 LED, LED를 밀집시킨 기판에서는 열이 쉽게 갇힙니다.

방열을 고려한다면 LED끼리 너무 가깝게 배치하지 않기, 동박 면적을 넓게 확보하기, 필요에 따라 알루미늄 기판이나 히트싱크 사용하기 등의 방법이 있습니다. 케이스에 넣는 경우에는 통풍과 주변 온도도 고려해 두면 안심할 수 있습니다.

LED에는 방향이 있습니다. 애노드와 캐소드를 반대로 연결하면 제대로 점등되지 않습니다. 기판 위에 LED의 방향이나 플러스·마이너스를 알 수 있도록 실크 표기를 넣어 두면 실장 실수를 줄일 수 있습니다.

저항값이나 전원 단자 이름도 기판 위에 알아보기 쉽게 적어 두면 편리합니다. 나중에 수리하거나 개조할 때도 도움이 됩니다.

LED 기판을 직접 제작할 때는 LED를 빛나게 하는 것뿐만 아니라 전류 제한, 저항 선택, 배선 두께, 전원 용량, 방열을 함께 고려하는 것이 중요합니다.

작은 LED 기판이라도 설계의 기본은 같습니다. 안전하게 전류를 흘리고, 열을 빼내고, 방향을 틀리지 않도록 만들면 안정적이고 사용하기 쉬운 LED 기판이 됩니다.
