PCB 기판 재질 선정 가이드: FR-4 vs 종이 페놀
1 분
- 용도에 맞는 최적의 베이스 소재 선택법
- 주요 용어 정리
- 최종 체크리스트
- 마무리
용도에 맞는 최적의 베이스 소재 선택법
PCB를 처음 제작하거나 전자공작을 시작할 때 가장 먼저 결정해야 하는 것은 기판의 "뼈대"가 되는 재질입니다. 시중에서 가장 흔히 볼 수 있는 재질은 FR-4와 종이 페놀이며, 이 둘은 가격뿐만 아니라 내열성, 강도, 신뢰성 면에서 큰 차이를 보입니다. 이 글에서는 두 재질의 상세 비교와 프로젝트 상황에 맞는 최적의 선택 기준을 정리하였습니다.
주요 용어 정리
•FR-4 (Flame Retardant 4): 유리섬유와 에폭시 수지를 결합한 난연성 소재로, 현재 PCB 산업의 표준 재질입니다.
•종이 페놀 (Paper Phenolic): 종이 섬유에 페놀 수지를 함침한 소재로, 가공이 쉽고 저렴하여 교육용으로 쓰입니다.
•유리에폭시 (Glass Epoxy): 유리섬유 기반 소재를 통칭하며, FR-4는 이 중 가장 대표적인 규격입니다.
1. FR-4: 산업 표준의 고신뢰성 소재
FR-4는 우수한 기계적 강도와 내열성을 갖추고 있어, 대부분의 상업용 전자제품과 정밀 프로젝트에 사용됩니다.
•높은 신뢰성: 온도 변화나 습도에 강하며, 장기간 사용해도 기판의 뒤틀림이 적습니다.
•정밀 설계 적합: 다층 PCB(4층 이상) 및 미세한 SMD 부품 실장에 필수적입니다.
•리플로우 대응: 고온의 납땜 공정에서도 특성이 변하지 않아 대량 생산에 유리합니다.
2. 종이 페놀: 경제적인 연습용 소재
종이 페놀은 저렴한 가격 덕분에 대량의 교육용 키트나 간단한 단면 기판에 주로 사용됩니다.
•우수한 가공성: 칼이나 가위로도 쉽게 절단할 수 있어 시제품의 외형 수정이 쉽습니다.
•저렴한 비용: 대량 생산 시 단가를 극도로 낮출 수 있습니다.
•한계점: 내열성이 낮아 반복적인 납땜 시 동박 패드가 떨어지기 쉽고, 습기에 취약해 장기 신뢰성이 떨어집니다.
3. 상세 특성 비교 분석
| 항목 | FR-4 (유리에폭시) | 종이 페놀 |
| 내열성 | ★★★★★ (매우 우수) | ★★☆☆☆ (낮음) |
| 기계적 강도 | ★★★★★ (강함) | ★★☆☆☆ (약함) |
| 절연 성능 | ★★★★★ (안정적) | ★★★☆☆ (보통) |
| 가공 편의성 | ★★★☆☆ (전용 장비 권장) | ★★★★★ (수작업 가능) |
| 장기 신뢰성 | ★★★★★ (우수) | ★★☆☆☆ (불안정) |
| 추천 용도 | 제품 제작, 고속 회로, 다층 기판 | 납땜 연습, 단순 교육용 키트 |

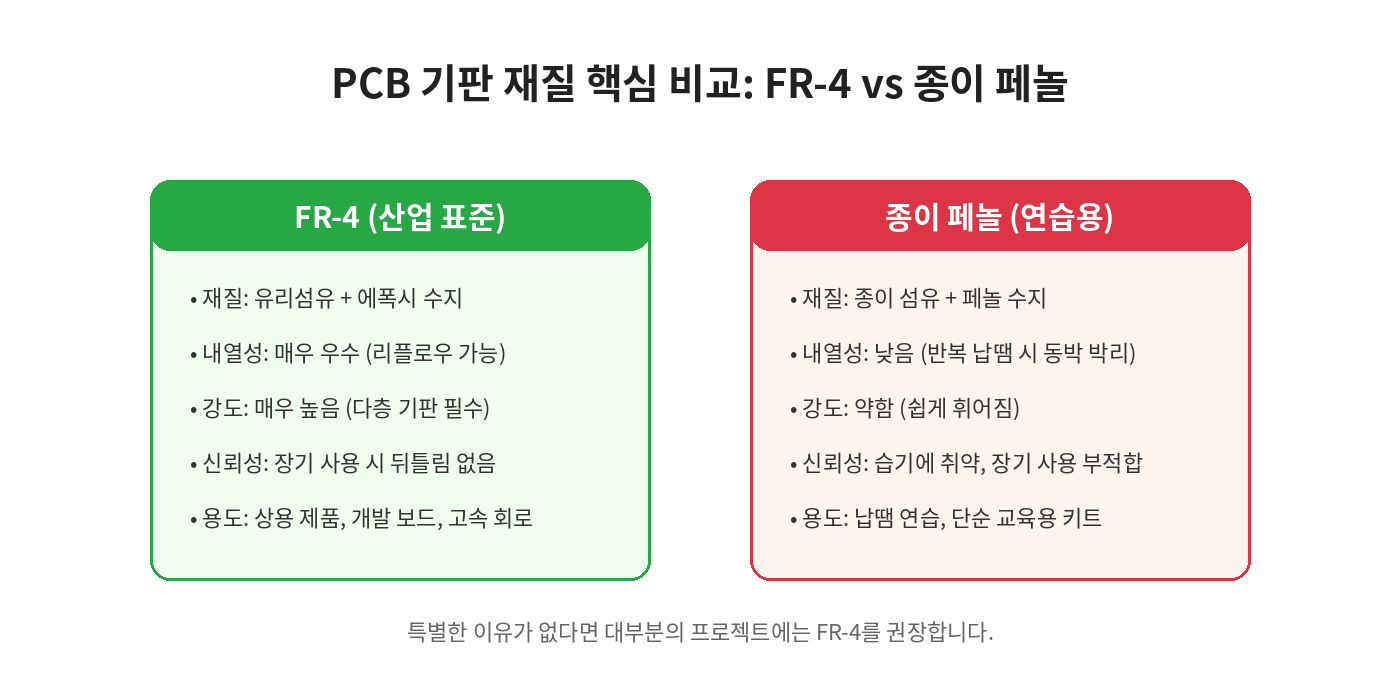

▲ FR-4와 종이 페놀의 구조 및 주요 특성 비교 요약
4. 제조 및 발주 시 고려사항
최근 PCB 제조 기술의 발달로 FR-4의 생산 단가가 크게 낮아졌습니다. JLCPCB를 포함한 대부분의 전문 제조업체는 FR-4를 표준 재질로 채택하고 있으며, 특별한 이유가 없다면 FR-4를 선택하는 것이 품질과 비용 면에서 가장 합리적입니다.
최종 체크리스트
해당 프로젝트가 상업용 제품인가? (YES → FR-4)
2층 이상의 다층 기판을 설계하는가? (YES → FR-4)
SMD 부품이나 고속 신호 회로가 포함되는가? (YES → FR-4)
단순 납땜 연습이나 1회성 실험인가? (YES → 종이 페놀 검토 가능)
장기적인 동작 신뢰성이 중요한가? (YES → FR-4)
마무리
기판 재질 선택은 프로젝트의 수명과 신뢰성을 결정짓는 첫 단추입니다. 납땜 연습을 넘어 실제 동작하는 기기를 제작하고자 한다면, 고민 없이 FR-4를 선택할 것을 권장합니다. JLCPCB에서는 FR-4 기판 제작 서비스를 저렴하게 제공하고 있습니다.
