모터 제어 기판의 기본: 역기전력 대책, 역접속 보호, 전원 라인과 GND 설계
1 분
- 모터 구동 회로에서 전류의 흐름이 중요한 이유는?
- 모터를 멈출 때 발생하는 역기전력이란?
- 보호 다이오드로 역기전력의 경로를 만드는 방법
- 전원 역접속 보호는 어떻게 하나요?
- 전원 라인과 GND는 어떻게 설계해야 하나요?
전자공작에서 모터를 비롯한 코일 부품을 다루면 회로가 갑자기 불안정해지는 경우가 있습니다. LED를 켜기만 하는 회로와 달리 모터에는 비교적 큰 전류가 흐르며, 회전을 시작하거나 멈출 때 전원 라인이나 제어 회로에 영향을 줄 수 있습니다. 따라서 모터를 제어할 때는 부품의 종류뿐만 아니라 전류가 어디로 들어와 어디를 거쳐 돌아가는지를 생각하는 것이 중요합니다. 이 글에서는 DC 모터를 사용하는 전자공작을 예로 들어 전원 라인, GND, 역기전력 대책, 역접속 보호 등 모터를 안전하게 구동하기 위한 기본을 정리합니다.
모터 구동 회로에서 전류의 흐름이 중요한 이유는?

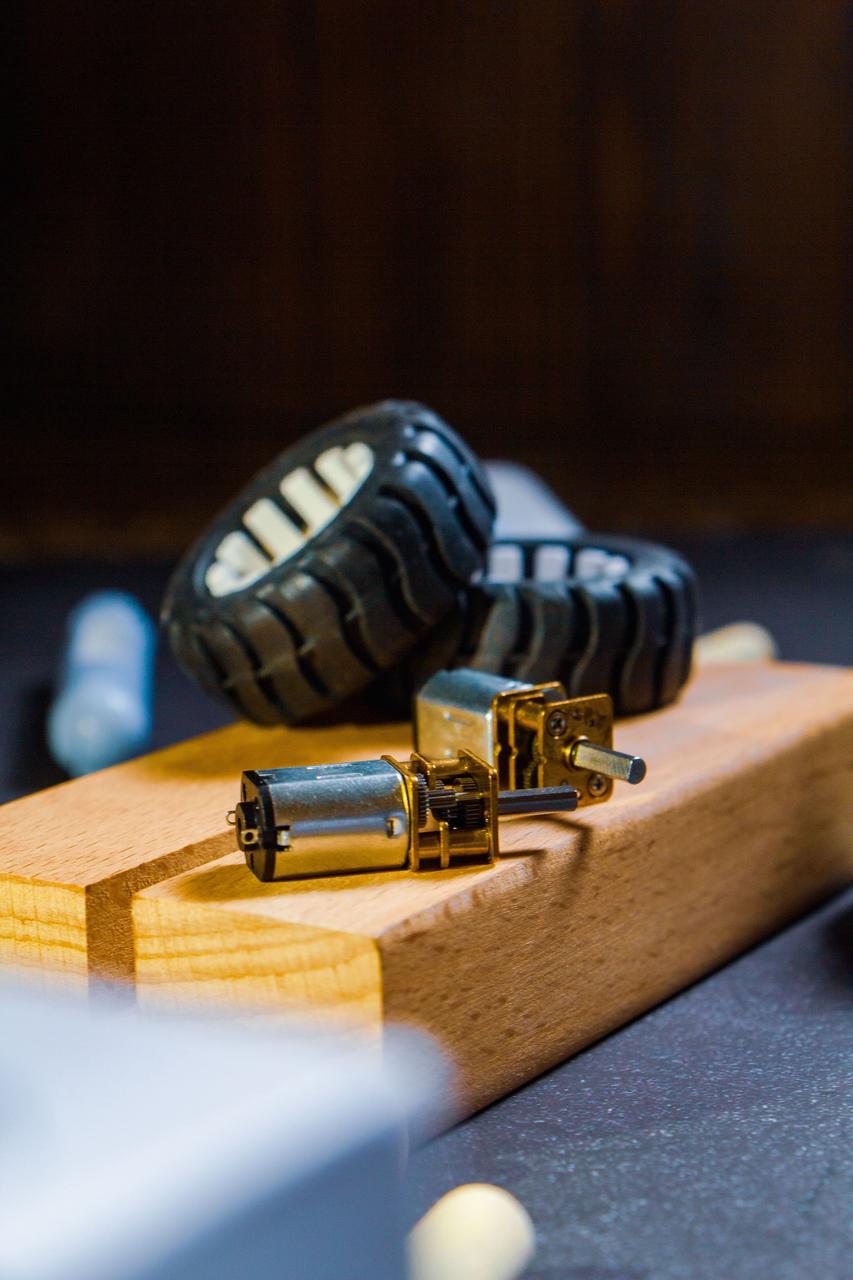

전자공작에서 DC 모터는 전원만 연결하면 돌아가기 때문에 처음에는 단순한 부품처럼 보일 수 있습니다. 하지만 MCU로 회전을 제어하거나 스위치, MOSFET으로 켜고 끄는 경우에는 전류의 흐름을 제대로 고려해야 합니다. 특히 모터 제어 기판에서는 MCU가 다루는 작은 신호와 모터에 흐르는 비교적 큰 전류가 같은 기판 위에 섞여 있습니다. 신호선만 보면 문제가 없어 보여도 전원 라인이나 GND 배선이 좋지 않으면 MCU가 리셋되거나 센서 값이 불안정해질 수 있습니다.
모터를 멈출 때 발생하는 역기전력이란?
모터나 릴레이처럼 코일을 포함한 부품은 전류를 갑자기 차단하면 역기전력을 발생시킵니다. 역기전력은 유도성 부하를 끌 때 발생하는 역방향 전압으로, 연결된 전자 소자의 오동작이나 파손으로 이어질 수 있습니다. 그래서 모터 회로에서는 "어떻게 돌릴까"뿐만 아니라 "멈추는 순간의 에너지를 어디로 흘려보낼까"도 중요합니다. 작은 모터라도 스위칭하는 순간에는 노이즈나 전압 스파이크가 발생해 전기 신호에 영향을 줄 수 있습니다.
보호 다이오드로 역기전력의 경로를 만드는 방법

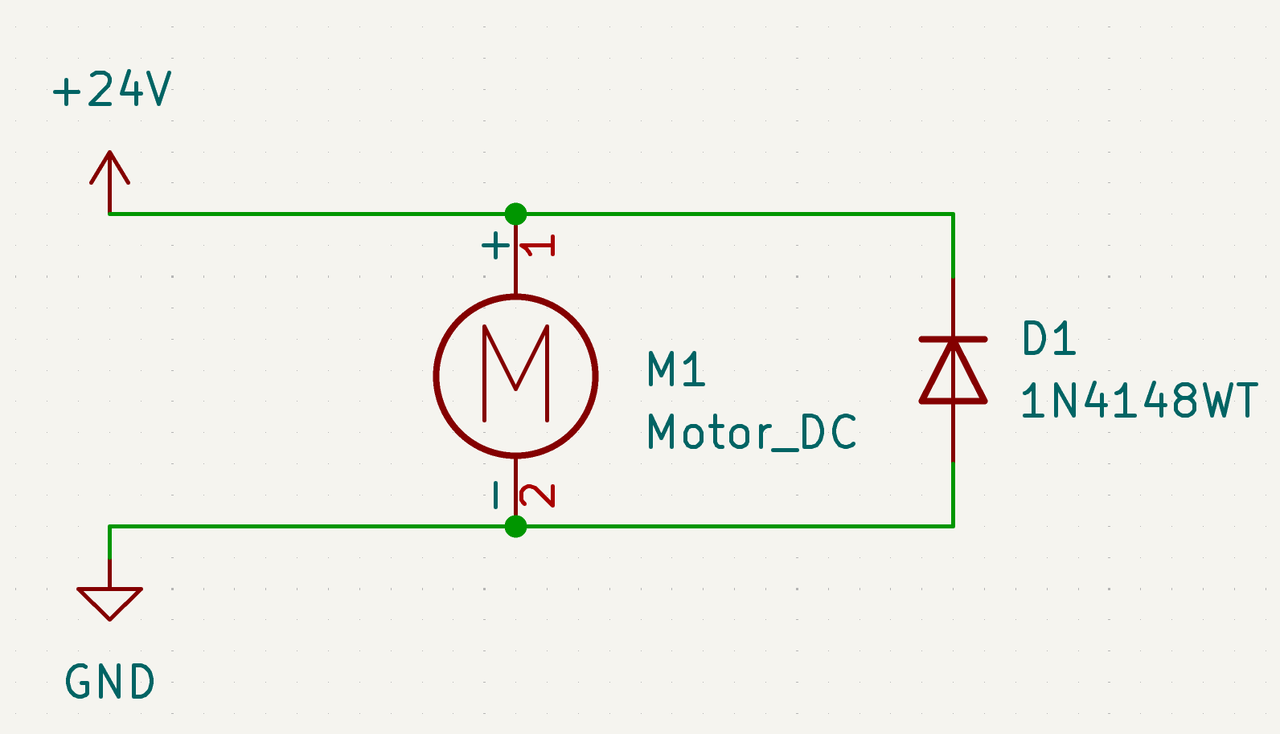

모터나 릴레이를 트랜지스터나 MOSFET으로 구동할 때는 코일과 병렬로 다이오드를 넣어 역기전력을 흘려보내는 방법이 있습니다. 이러한 다이오드를 프리휠 다이오드, 환류 다이오드, 플라이휠 다이오드 등으로 부릅니다.
여기서 중요한 것은 모터 전류가 멈춘 뒤 순간적으로 발생하는 역기전력이 어디를 지나가는지 생각하는 것입니다. 다이오드 방향이 반대이면 보호 역할을 하지 못하므로, 회로도와 기판의 극성 표시를 반드시 확인해야 합니다.
전원 역접속 보호는 어떻게 하나요?
모터 제어 기판에 한정되지 않고, 전원 커넥터의 플러스와 마이너스를 반대로 연결할 가능성도 있습니다. 이런 경우에 대비해 역접속되었을 때 회로가 쉽게 망가지지 않도록 입력부에 보호 회로를 넣기도 합니다.
- 다이오드 직렬 연결: 전원 라인에 다이오드를 직렬로 넣는 방법입니다. 다만 정상 동작 시에도 다이오드의 순방향 전압만큼 전압이 떨어지며, 5V MCU 보드처럼 낮은 전압으로 동작하는 회로에서는 이 전압 강하가 치명적일 수 있습니다.
- P채널 MOSFET 역접속 보호: 다이오드에 의한 전압 강하를 줄이고 싶을 때의 선택지입니다. 입력이 순방향일 때는 MOSFET이 켜지고, 역방향일 때는 꺼져서 후단 회로를 보호합니다.
전원 라인과 GND는 어떻게 설계해야 하나요?
모터가 돌기 시작하는 순간에는 정상 상태보다 큰 전류가 흐를 수 있습니다. 이 전류가 MCU용 GND나 신호선 근처를 지나가면 전압 흔들림이나 노이즈로 영향을 줄 수 있습니다. 따라서 모터용 전원 라인은 굵게 하고, MCU나 센서의 신호선과는 가능한 한 분리해서 설계하는 것이 좋습니다. GND는 단순한 마이너스 선이 아니라 전류가 돌아가는 경로입니다. 어떤 전류가 어디로 들어와 어디로 돌아가는지 기판 위에서 따라가 보면 문제의 원인을 찾기 쉬워집니다.
모터나 릴레이 같은 코일을 다루는 제어 기판에서는 켤 때의 큰 전류뿐만 아니라 끄는 순간 발생하는 역기전력에도 주의해야 합니다. MOSFET이나 트랜지스터를 보호하려면 플라이휠 다이오드 등으로 전류가 빠져나갈 길을 마련해 두어야 합니다. 또한 전원 역접속, 다이오드에 의한 전압 강하, GND 귀환 경로도 동작 안정성과 관련이 있습니다. 모터 제어 기판을 볼 때는 전원, 부하, 스위칭 소자, 보호 부품, GND까지의 흐름을 순서대로 따라가 보는 것이 중요합니다.
