부품 입수가 어려워졌을 때, 원래 부품 대신 사용할 대체 부품을 적절히 선정하고 확실하게 검증하는 것은 제품 신뢰성을 지키는 데 불가결합니다.
이 글에서는 대체 부품 선정의 사고방식부터 실무적인 검증 절차, 현장에서 바로 사용할 수 있는 체크리스트까지, 전자 공작 초보자도 이해할 수 있도록 해설합니다.

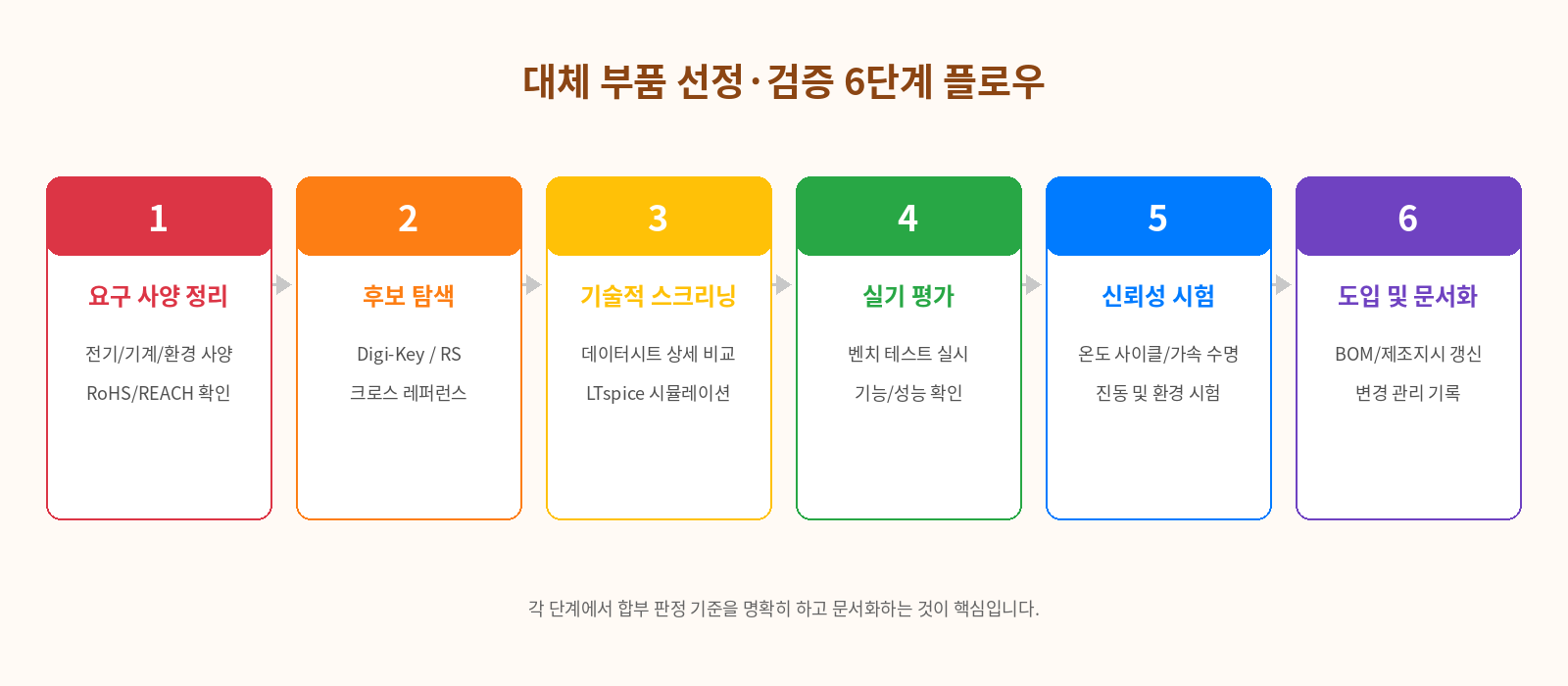

대체 부품 선정 플로우 개요
대체 부품 대응은 크게 다음의 흐름으로 진행됩니다.
요구 사양 정리 → 후보 탐색 → 기술적 스크리닝 → 실기 평가(벤치 테스트) → 신뢰성 시험 → 양산 도입
각 단계에서 합부 판정 기준을 명확히 하고, 문서화(기록을 남기는 것)가 중요합니다.

주요 용어 정리
- BOM: 부품 표(Bill of Materials). 제품에 사용하는 부품의 일람표
- EOL: 생산 종료(End Of Life). 제조사가 부품 생산을 종료하는 것
- 크로스 레퍼런스: 특정 부품에 대한 대체 후보 대응표 또는 검색 기능
Step 1 — 요구 사양 명확화
우선 대체 대상 부품이 회로에서 수행하는 역할을 정리합니다. 전기적 사양(전압, 전류, 주파수, 노이즈 내성 등), 기계적 사양(치수, 핀 배치, 내진동성 등), 환경 사양(동작 온도, 습도, 내식성 등), 소프트웨어 의존성(레지스터나 초기화 시퀀스)을 빠짐없이 파악합니다. 이로써 대체품에 필요한 특성이 결정됩니다.
체크 항목 (요구 사양) 예시
- 정격 전압·전류·소비 전력
- 동작 온도 범위 (예: -40~85°C)
- 패키지 치수와 핀 어사인 (단자 배치)
- 주파수 특성 및 과도 응답 (특히 아날로그·고주파 회로)
- 안전 규격 및 환경 규제 (예: RoHS, REACH)
Step 2 — 후보 탐색과 1차 스크리닝
요구 사양을 바탕으로, 전자 부품 상사(Digi-Key, RS Components 등)의 검색 툴이나 제조사의 크로스 레퍼런스, 부품 데이터베이스를 활용하여 후보를 압축합니다. 검색 시에는 재고 상황과 라이프사이클 정보(생산 지속 전망)도 확인합니다.
실무 절차
- 데이터시트(부품 사양서)를 입수하여 주요 파라미터를 비교한다
- 패키지 도면과 풋프린트(기판 상의 부품 배치도)를 확인한다
- 제조사의 PCN(공정 변경 통지)과 EOL 정보를 체크한다
- 복수의 공급원(멀티소스)을 확보할 수 있는지 확인한다
1차 스크리닝 기준
- 전기적 주요 값이 허용 범위 내일 것
- 물리적으로 실장 가능할 것 (패키지 호환성)
- 입수성이 양호할 것 (재고·리드타임)
- 가격 및 조달 리스크가 허용 범위 내일 것
Step 3 — 기술적 평가 (데이터시트 비교와 시뮬레이션)
후보가 압축되면 데이터시트 상세 비교와 필요에 따라 회로 시뮬레이션을 실시합니다. 특히 아날로그 회로, 전원 회로, 고주파 회로에서는 과도 응답과 노이즈 특성이 중요합니다.
데이터시트에서 확인할 포인트
- 최대 정격(절대 최대값)과 동작 범위
- 과도 특성 (상승 시간, 스위칭 특성)
- 온도 특성 (온도에 따른 특성 변화)
- 노이즈, ESR/ESL (커패시터나 인덕터의 경우)
- 패키지 열저항 (θja) 및 방열 요건
시뮬레이션 활용
LTspice 등의 회로 시뮬레이터로 과도 응답이나 주파수 특성을 비교합니다. 디바이스 모델을 입수하지 못한 경우에는 근사 모델이나 실측 데이터를 사용하여 평가합니다. 단, 시뮬레이션은 어디까지나 시뮬레이션입니다. 시뮬레이션 결과를 과도하게 신뢰하지 않도록 주의하세요.

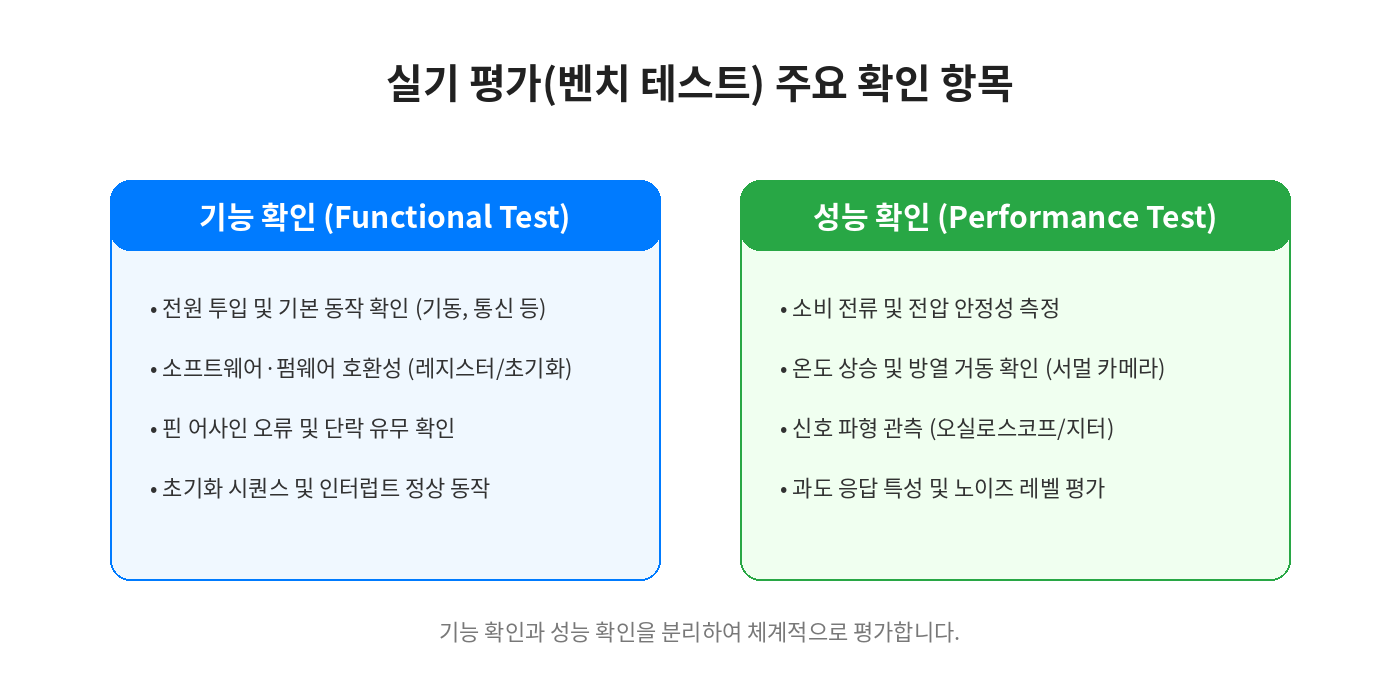

Step 4 — 실기 평가 (벤치 테스트)
실제로 대체 부품을 몇 개 조달하여 실기에서 동작 확인을 실시합니다. 여기서는 "기능 확인"과 "성능 확인"을 나누어 평가합니다.

기능 확인 (Functional Test)
- 전원 투입과 기본 동작 확인 (기동, 통신, 입출력 응답 등)
- 소프트웨어·펌웨어 호환성 확인 (레지스터 및 초기화)
- 핀 어사인 오류 및 단락 유무 확인
성능 확인 (Performance Test)
- 소비 전류, 전압 안정성, 노이즈 레벨 측정
- 온도 상승 및 방열 거동 확인 (서멀 카메라·온도 센서 활용)
- 신호 파형 관측 (오실로스코프로 과도 응답·지터 확인)
샘플 수와 합부 기준
긴급 대응 시에는 1~3대 평가가 현실적이지만, 가능하면 복수 로트(다른 제조 로트)에서 샘플을 준비하여 편차를 확인합니다. 합부 기준은 사전에 정한 사양(예: 소비 전류 ±10%, 통신 오류율 0% 등)에 근거하여 판정합니다.
Step 5 — 신뢰성 시험과 환경 시험
실기 평가에서 문제가 없으면 다음으로 신뢰성 시험을 실시합니다. 시험은 용도와 리스크에 맞게 선택하지만, 대표적인 것은 온도 사이클 시험, 가속 수명 시험(HALT/HASS), 진동 시험, 습도 시험 등입니다.
대표적인 시험 예시
- 온도 사이클 시험: 고온과 저온을 반복하여 열 스트레스에 대한 내성을 평가
- 고온 고습 시험(THB): 고습도 환경에서 동작시켜 이온 마이그레이션 및 절연 재료 열화를 평가
- 진동·충격 시험: 솔더 접합부 및 기계적 고정 내구성 평가
시험 계획 포인트
- 시험 조건 (온도 범위, 사이클 수, 가속도 등)을 명확히 한다
- 시험 중 통전 평가 (in-situ 측정)로 이상을 조기 검출한다
- 시험 후 외관 검사, 전기 특성 측정을 실시하고 열화 및 고장 모드를 기록한다
Step 6 — 공급원 평가와 품질 관리
부품 품질은 공급원(제조사 또는 판매 대리점)에 따라 차이가 납니다. 공인 대리점에서 조달하는 것을 원칙으로 하고, 필요에 따라 공급업체 감사나 수입 검사를 실시하는 것이 일반적입니다.
수입 검사 실무
- 외관 검사 (패키지 인쇄, 단자 상태)
- 전기 특성 발췌 시험 (대표 샘플에 의한 측정)
- 트레이서빌리티 (로트 번호, 제조일, 공급원 정보) 기록
위조 부품 대책
입수 곤란한 부품에는 외관이 완전히 동일한 위조품이 혼입될 위험이 있습니다. 신뢰할 수 있는 공급원을 선택하고, 외관 및 전기 특성 확인, 필요한 경우 X선 검사나 화학 분석으로 진품 여부를 확인합니다.
도입과 문서화
대체 부품을 정식 채용할 때는 BOM 갱신, 제조 지시서 개정, 소프트웨어 수정(필요한 경우) 반영, 검사 기준 갱신을 실시합니다. 변경 관리(변경 이력을 남기는 것)를 철저히 하여 현장에서의 혼란을 방지합니다.
기록해야 할 항목 예시
- 대체 부품의 형번, 제조사, 로트 정보
- 평가 결과 (벤치 테스트, 신뢰성 시험 데이터)
- 합부 판정 기준과 최종 결정자
- 필요한 설계 변경 사항 (기판 패턴, 소프트웨어 수정 등)
실무 체크리스트
- 요구 사양을 문서화·수치화하였는가
- 후보의 데이터시트를 비교하였는가
- 패키지와 풋프린트의 호환성을 확인하였는가
- 실기에서 기능·성능 테스트를 실시하였는가
- 신뢰성 시험을 실시하고 합부 기준을 충족하였는가
- 공급원의 신뢰성과 트레이서빌리티를 확인하였는가
- BOM과 제조 지시를 갱신하고 변경 관리를 실시하였는가
마무리 및 현장 팁
대체 부품 선정 대응은 대부분의 경우 시간이 촉박합니다. "급하게 대체를 결정"하는 것에 그치지 않고, "리스크를 가시화하여 단계적으로 검증"하는 것이 핵심입니다.
우선 요구 사양을 명확히 하고, 데이터시트 비교와 실기 평가를 확실히 실시한 뒤, 필요에 따라 신뢰성 시험을 실시하세요.
문서화와 공급원 관리를 철저히 함으로써 입수 곤란 시의 리스크를 대폭 저감할 수 있습니다.
