PCB Gerberファイル技術と製造最適化ガイド
PCB設計と製造の間には、極めて精密なデータプロトコルが存在します。設計が完了し工場に手渡される際、すべての回路幾何、パッド座標、はんだマスク定義は、一つのフォーマットに変換されなければなりません:Gerberファイルです。
ベテランのCAMエンジニアに「Gerberファイルとは何か?」と問えば、彼はこう答えるでしょう。「それは単なる座標データの集まりではなく、PCBの生産DNAだ」と。正確なPCB Gerberファイルがなければ、完璧な設計でさえ、実現不可能なデジタル幻影に過ぎません。
一、なぜGerberは産業標準なのか?
Gerberファイルは本質的にオープンな2次元ベクター画像フォーマットです。基板上の各要素の正確な位置、形状、サイズを記述します。なぜ生の.PcbDocや.brdファイルを直接送らないのでしょうか?
- ソフトウェア互換性:異なるCADソフトウェア間のアルゴリズム差異により、レンダリングエラーが発生する可能性があります。
- 知的財産保護:Gerberファイルは製造に必要な幾何情報のみを含み、回路ロジックや設計ルールは含まれないため、設計者のコア技術を保護できます。
- 装置駆動:製造工場のレーザプロッター(Photoplotter)や直接描画装置(LDI)はラスタデータで動作し、Gerberフォーマットはまさにこのような精密光学加工のために作られています。
二、フォーマットの進化:RS-274XとGerber X2のトレードオフ
Gerberファイルフォーマットの進化を理解することは、製造エラーを回避する第一歩です。
1. RS-274D(レガシー)
これは最も原始的なフォーマットで、別個のアパーチャリストファイルが必要です。データと記述が分離されているため、寸法ずれが非常に起こりやすく、現在ではほぼ廃止されています。
2. RS-274X(Extended Gerber)
現在の業界標準です。アパーチャ定義、単位(メートル法/ヤード法)、座標情報を単一のPCB Gerberファイルに封入します。特徴:多角形フィル、ネガティブレイヤー、カスタムアパーチャをサポート。XとYの座標列(例:X12345Y67890)を用いてプロッターを正確に誘導します。
3. Gerber X2(モダン標準)
Gerberファイルフォーマットの大きな飛躍です。幾何データに加え、属性(Attributes)タグを追加しました。利点:レイヤ順を自動認識(例:Top CopperかBottom Solder Maskか)、人為的な識別ミスを大幅に削減。2026年の高性能自動化生産を目指すなら、PCB生産ファイルを提出する際にX2フォーマットを選ぶのがよりプロフェッショナルです。
三、データセットを解剖:完全なPCB Production Filesに含まれるもの
合格したpcb gerberフォルダは無秩序な寄せ集めではなく、厳密に構造化された物理記述です。
| ファイル拡張子(常用) | 代表レイヤ属性 | 製造機能 |
| .GTL / .GBL | Top / Bottom Copper | 導電銅箔の配線とパッド配置を記述 |
| .GTS / .GBS | Top / Bottom Solder Mask | はんだレジスト開口部を定義、ブリッジ防止 |
| .GTO / .GBO | Top / Bottom Silkscreen | 部品参照、ロゴ、補助マークの印刷 |
| .GTP / .GBP | Top / Bottom Solder Paste | メタルマスク作成データ、はんだペースト印刷量を決定 |
| .GKO | Keep-Out Layer | 基板外形とスロットを記述(Outline) |
| .DRL | NC Drill File | ビアと挿入穴のドリル座標と穴径を記述 |
図1. Gerberレイヤと実体PCB対応関係図
四、落とし穴回避ガイド:Gerber生成の致命的エラー
優秀な回路設計者であっても、Gerberファイルをエクスポートする際の不注意により、ロット全体をダメにする可能性があります。以下にCAMエンジニアが最もよく返品する理由を示します:
1. 座標系と単位の不一致:
配線層がインチ単位で、ドリルファイルがメートル単位、あるいは座標原点が一致していない場合、最終的に生産された基板でドリルがずれ、廃板になります。
2. 穴径対応表の欠落:
PCB生産ファイルにおいて、.DRLファイルはPCB Gerberレイヤと同期している必要があります。円形穴や方形穴の定義が欠落している、または穴径補正が設定されていない場合、挿入部品の実装歩留まりに直接影響します。
3. ミラー混淆:
エンジニアが誤ってボトムレイヤデータをミラー出力してしまうことがあります。標準仕様では:すべてのレイヤは上面から見た視点でエクスポートする必要があります。
4. 浮動小数点精度損失:
高密度配線では、エクスポート時の座標精度が不足すると、累積丸め誤差により微細ピッチBGAのパッドがずれる可能性があります。
五、DFMの視点:Gerberで製造を最適化するには?
高品質のPCB Gerberファイルは、高い製造性を備えている必要があります。
- 浮遊銅箔処理:Gerberデータ内に無意味な細片銅が存在しないかチェック。これらはエッチング工程中に剥がれてショートを引き起こす可能性があります。
- 最小線幅・間隔チェック:Gerberファイルデータが製造工場のプロセス能力に適合していることを確認します。
- はんだレジストとパッドの拡張:Gerberデータでは、はんだレジストレイヤをパッドより通常2-4 mil大きくし、印刷ずれによりはんだがレジスト上に這うのを防ぎます。

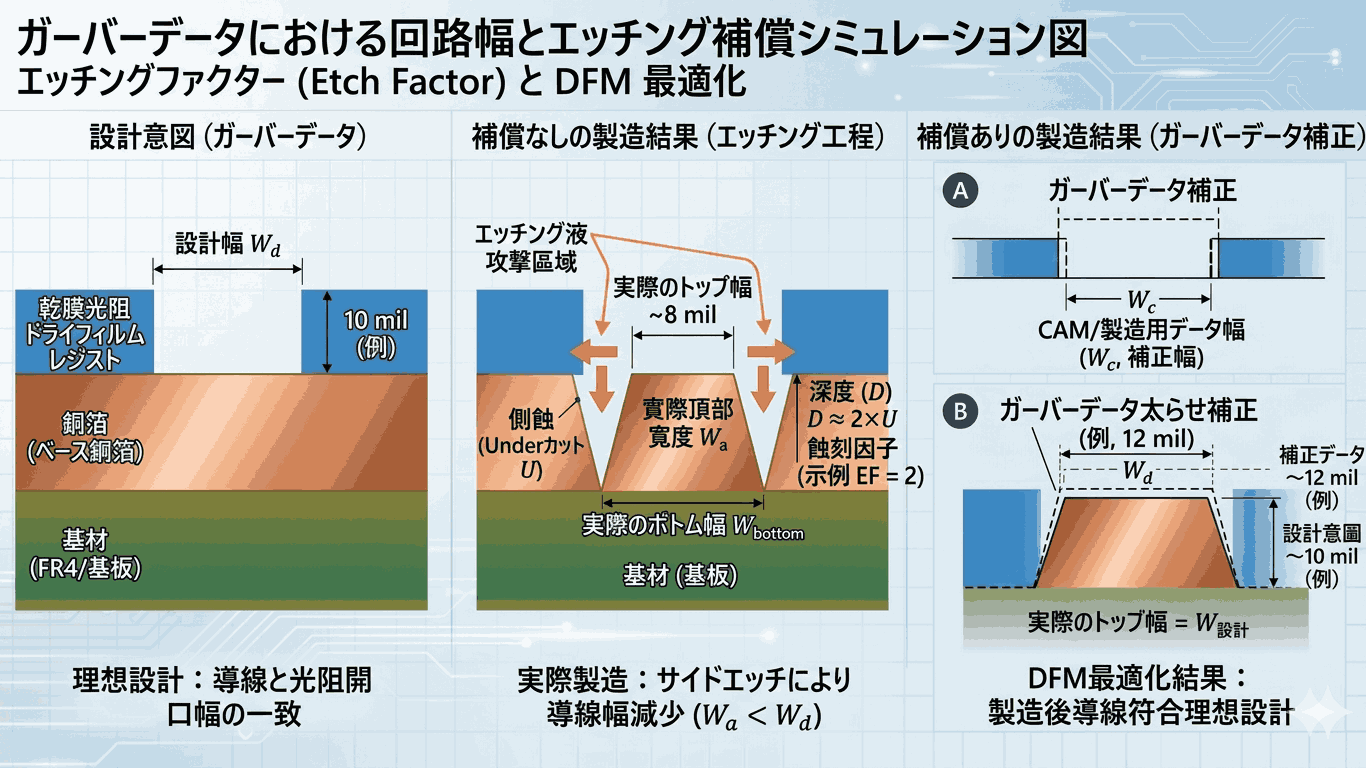

図2. Gerberデータにおける線路幅とエッチング補正シミュレーション図
2026トレンド:IPC-2581へ向かって
Gerberファイルフォーマットは依然として主流ですが、業界は徐々にIPC-2581へと移行しつつあります。従来のPCB Gerberと比較し、IPC-2581は単一・スマート・部品表とスタックアップ情報を含むデータ交換フォーマットです。しかし現時点では、Gerberファイルの調整に精通することは依然としてすべての電子エンジニアにとって必修科目です。
what is Gerberファイルを理解することは第一歩に過ぎません。真の課題は、正確なデータ定義を通じて製造プロセスの不確実性を排除することです。座標系の整合からレイヤ属性のマーキングまで、PCB Gerberファイルの各ディテールは最終ハードウェアの信頼性に直接結びつきます。エンジニアとして「Export Gerber」ボタンをクリックする時、あなたが納入するのはデータだけではなく、物理法則に対する厳格な制御です。設計が最も精密な位置合わせと最も純粋な信号整合性を求めるとき、JLCPCBのようなフルオートCAM審査とLDIレーザー描画能力を持つパートナーを選べば、あなたのPCB生産ファイルが現実世界で1:1で完全に再現されることを確実にできます。
