What materials are SMT stencils made of?

Made from 304HTA stainless steel with precision tolerance up to ±0.003 mm for accurate paste deposition

What is the lead time for SMT stencil production?

Production time is typically 12 hours for standard stencils. Turnaround may vary based on complexity and custom requirements.

Can I order an SMT stencil together with my PCBs?

Yes, after selecting all PCB parameters on the PCB order page, roll to the bottom of the same page and select the "Stencil" option to start your SMT stencil order.

SMTステンシル｜高精度PCBステンシル製造

SMTステンシルとは？

SMTステンシル（PCBステンシルとも呼ばれる）は、PCB実装に使用される精密ステンレス鋼製ステンシルである。PCBパッドと位置合わせされたレーザーカット開口部を特徴とし、はんだペーストの正確かつ均一な塗布を保証する。これによりブリッジングや位置ずれなどの欠陥を最小限に抑え、信頼性の高い高品質なPCB実装を実現する。

JLCPCBステンシル概要

JLCPCBステンシルサービスは、当社のPCB試作サービスに続いて開発された最も古く成熟した製造ラインであり、世界中の数百万人のエンジニアから信頼を得ています。一貫性と正確なSMT印刷を確保するため、30台以上の高精度レーザー切断機を含む先進的な製造設備への継続的な投資を行い、公差±0.003mmという厳密な精度を持つ304 HTAステンレス鋼を使用しています。

当社は精密レーザーカットステンシル技術を専門とし、高品質なPCB組立のためのはんだペーストおよび接着剤（レッドグルー）の両方の用途をサポートしています。JLCPCBでは、フレーム付き/フレームレスステンシル、ステップステンシル、ナノコーティング、電解研磨、超音波耐性接着剤など、多様な回路基板用ステンシルカスタマイズオプションを提供しています。これらの改良により、はんだペーストの剥離性が向上し、初回SMT歩留まりが向上し、混合技術・高密度PCBにおける印刷性能が最適化されます。

JLCPCBステンシルの種類

表面実装用ステンシルは、ステンシルフレームと製造プロセスによって分類できます。

ステンシルフレームによる分類

この分類では、ステンシルにフレームがあるかどうか、またはどのように支持されているかに焦点を当てます。

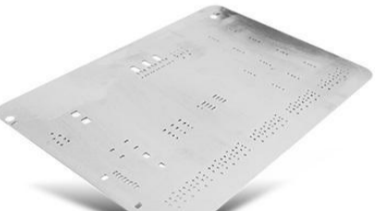

フレームレスステンシル

• フレームのない独立したステンレス鋼板

• 柔軟性が高く省スペース

• 小ロット生産や手作業組立に最適

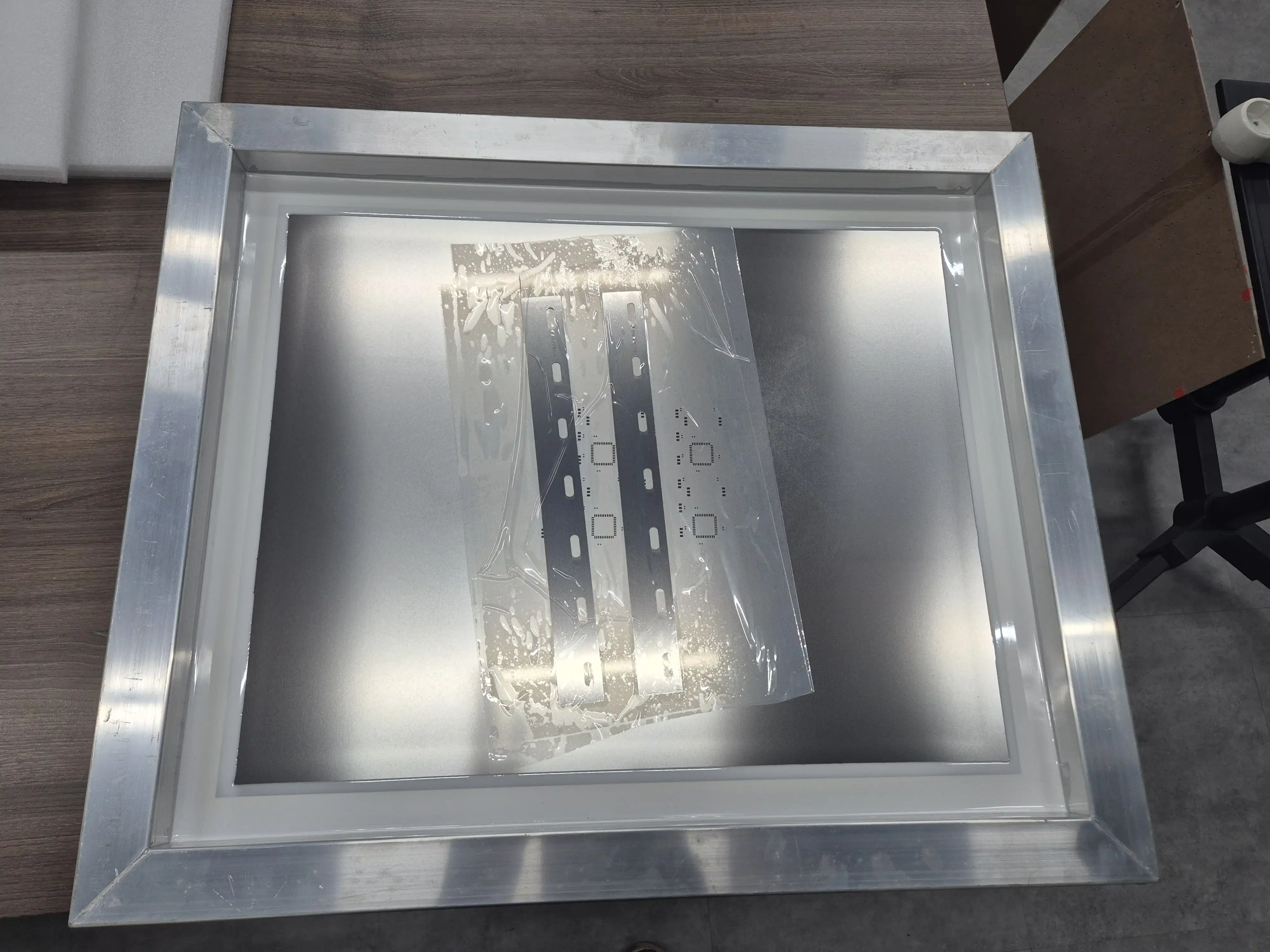

額縁ステンシル

• ステンシルがアルミまたは鋼製フレームに固定

• 取り扱いが容易で正確な位置決めが可能

• 自動実装機（ピックアンドプレイス）に適している

プロセスと表面仕上げによる分類

ナノコーティング

はんだペーストの放出が速く、ペーストの付着が均一で、洗浄が少なくて済むため、BGA、QFN、その他の微ピッチ部品に最適です。

ナノコーティングステンシルについて詳しく見る >

電解研磨

微細なバリを除去し、開口部の壁面を滑らかにし、はんだペーストの放出性を向上させます。ナノコーティングとの相性が抜群です。

ステップステンシル

ステンシル全体で厚みが変化する構造により、微細ピッチ・高密度部品への精密なはんだペースト塗布を実現。

超音波接着剤

印刷時のフレーム付きステンシルの安定性を確保し、振動やずれを防止。強力な接着力、耐熱性、耐食性を備えています。

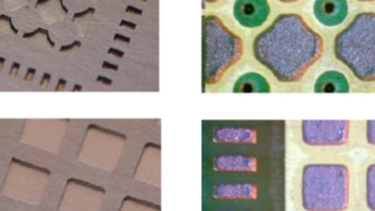

JLCPCBステンシル製造能力

ステンシル製造能力の詳細を見る >

JLCPCBでPCBステンシルを3つのオプションから注文する方法

なぜJLCPCBの表面実装用ステンシルを選ぶべきか？

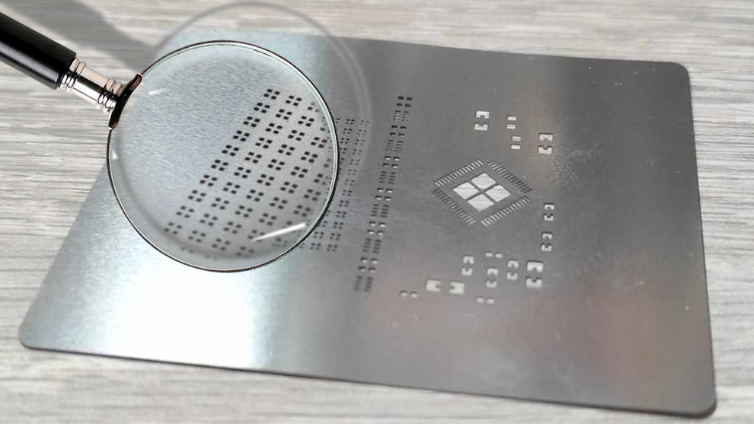

優れた印刷品質

30台以上の高精度レーザー切断機を使用して製造されたステンシルは、バリのないクリーンな開口部と一貫した品質を特徴とします。304 HTAステンレス鋼製で、±0.003mmという厳密な公差を実現し、はんだペーストの正確な塗布を可能にします。オプションでナノコーティングと電解研磨を施すことで、ペーストの剥離性向上、ブリッジングの低減、初回SMT歩留まりの向上を実現します。

競争力のある価格と短納期

精密レーザーカットステンシルはわずか3ドル（100×100mm）から。プレミアムナノコーティングと電解研磨も業界トップクラスの競争価格で提供。

完全自動レーザー切断により最短12時間での生産を実現。ほとんどのステンシル注文は確認後24時間以内に発送。

フルカスタム対応

フレーム付き・フレームレスステンシルの両方で、サイズ・輪郭・厚さ・パネル化設計・大型フレームレスステンシルの分割など幅広いカスタマイズに対応。さらにナノコーティング、電解研磨、ステップステンシル、超音波耐性接着剤などの高度なプロセスオプションにより、多様なPCB組立要件を満たします。

PCBステンシルに関するよくある質問

はい。新規ユーザーが SMTステンシル（サイズ ≤ 380 × 280 mm）を注文すると、新規ユーザー向けステンシルクーポンでステンシル代金は全額カバーされます。送料と通関手数料1ドルのみお支払いが必要です。

SMTステンシルFAQの詳細を見る >

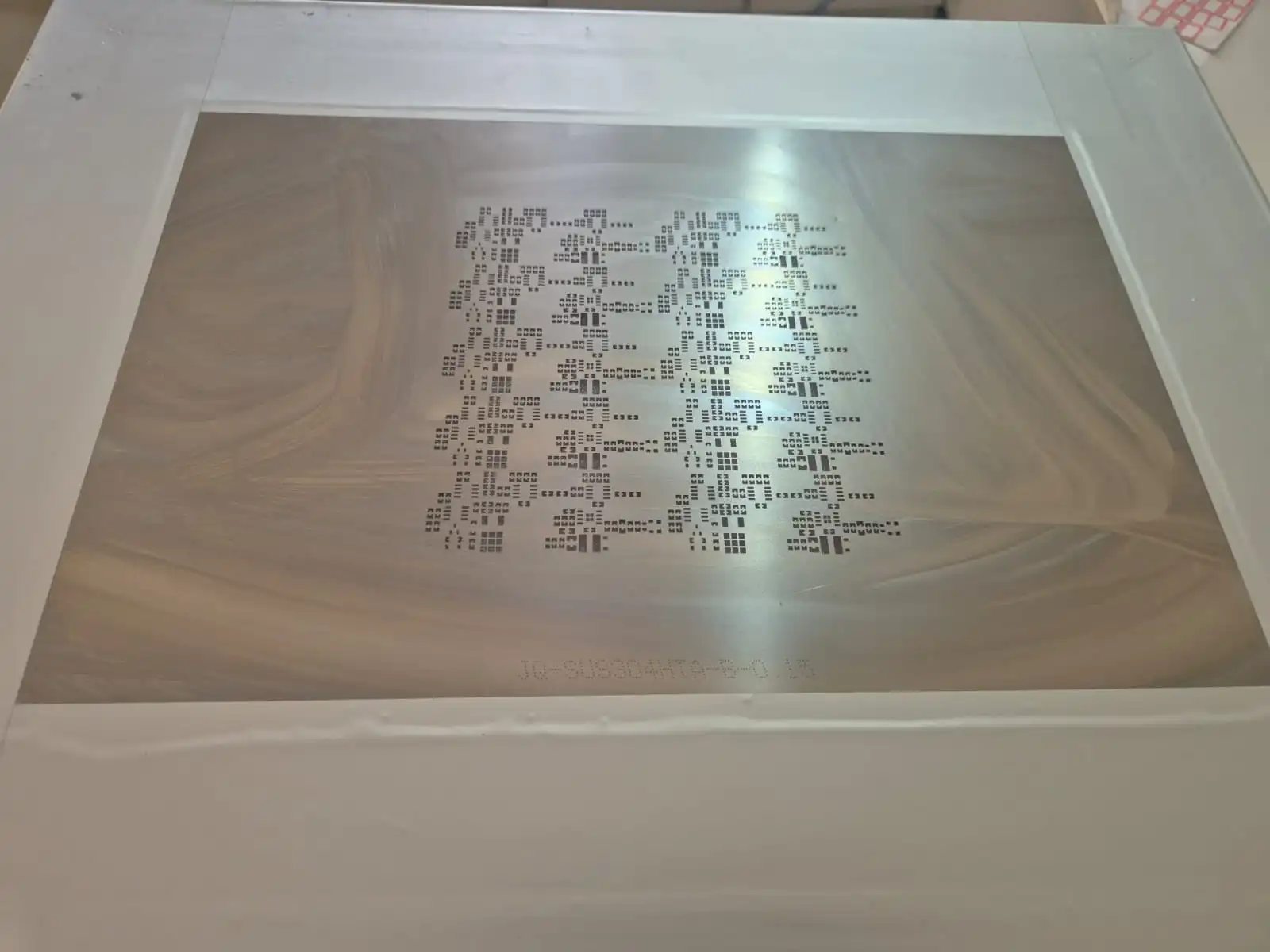

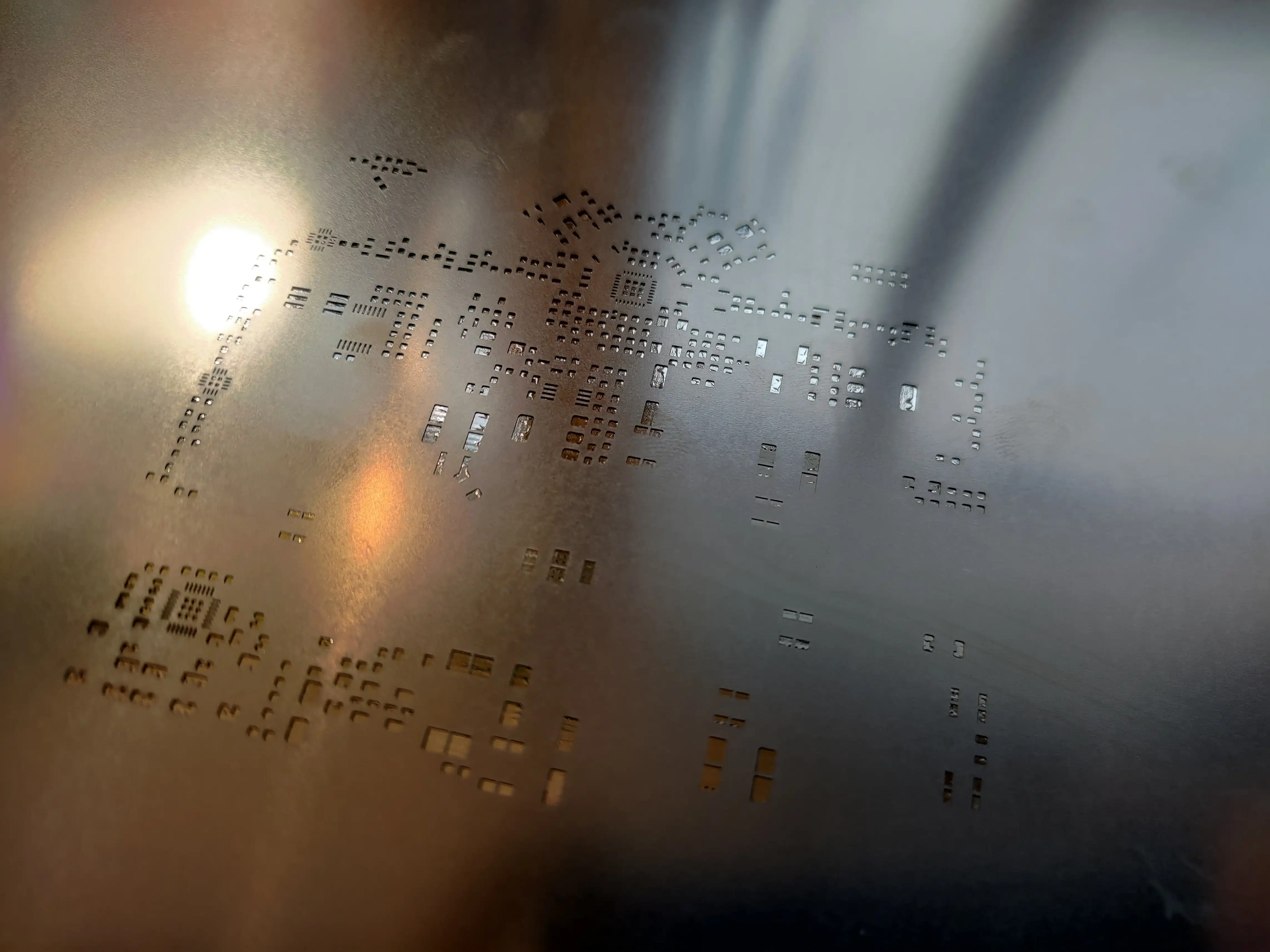

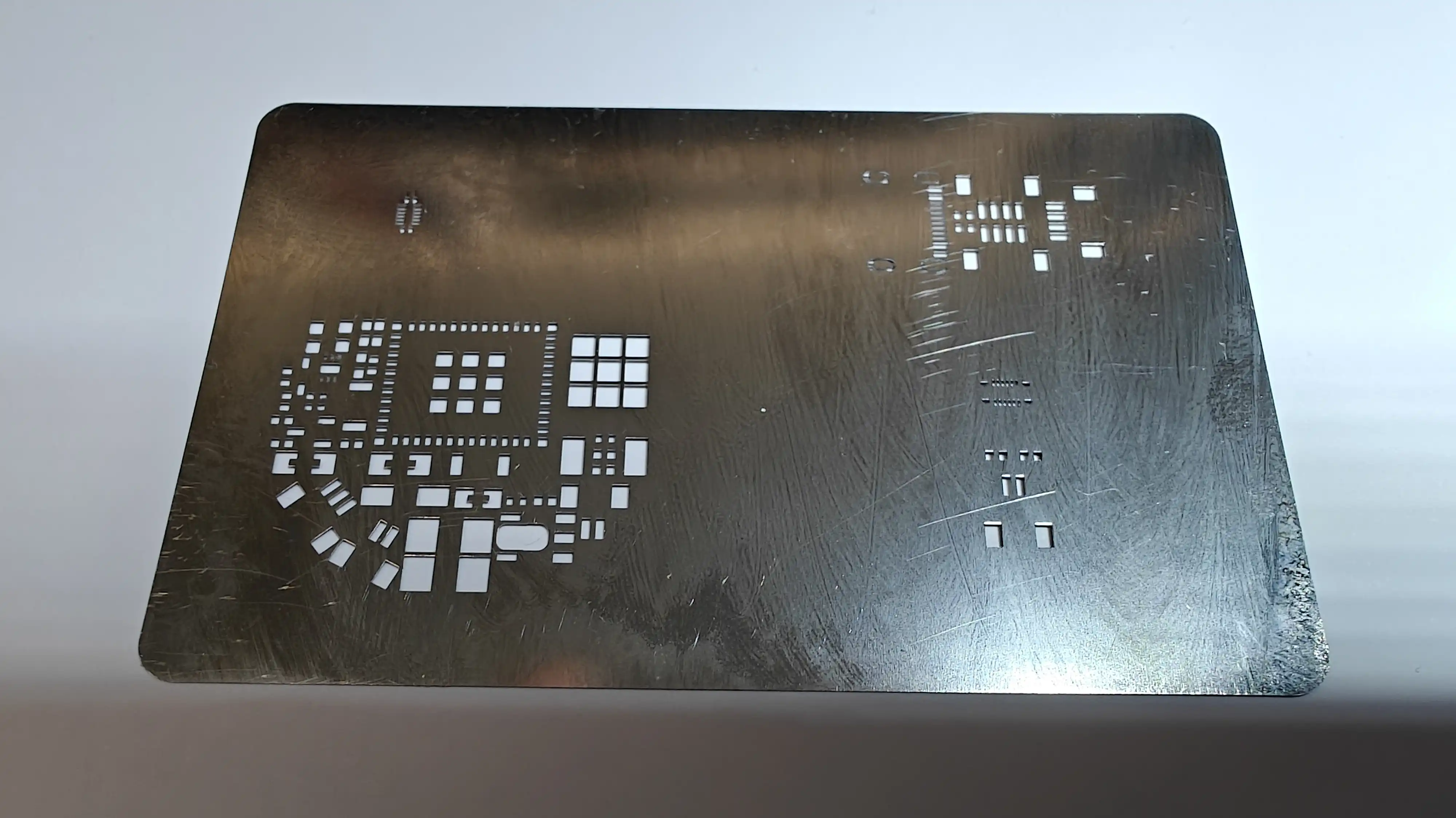

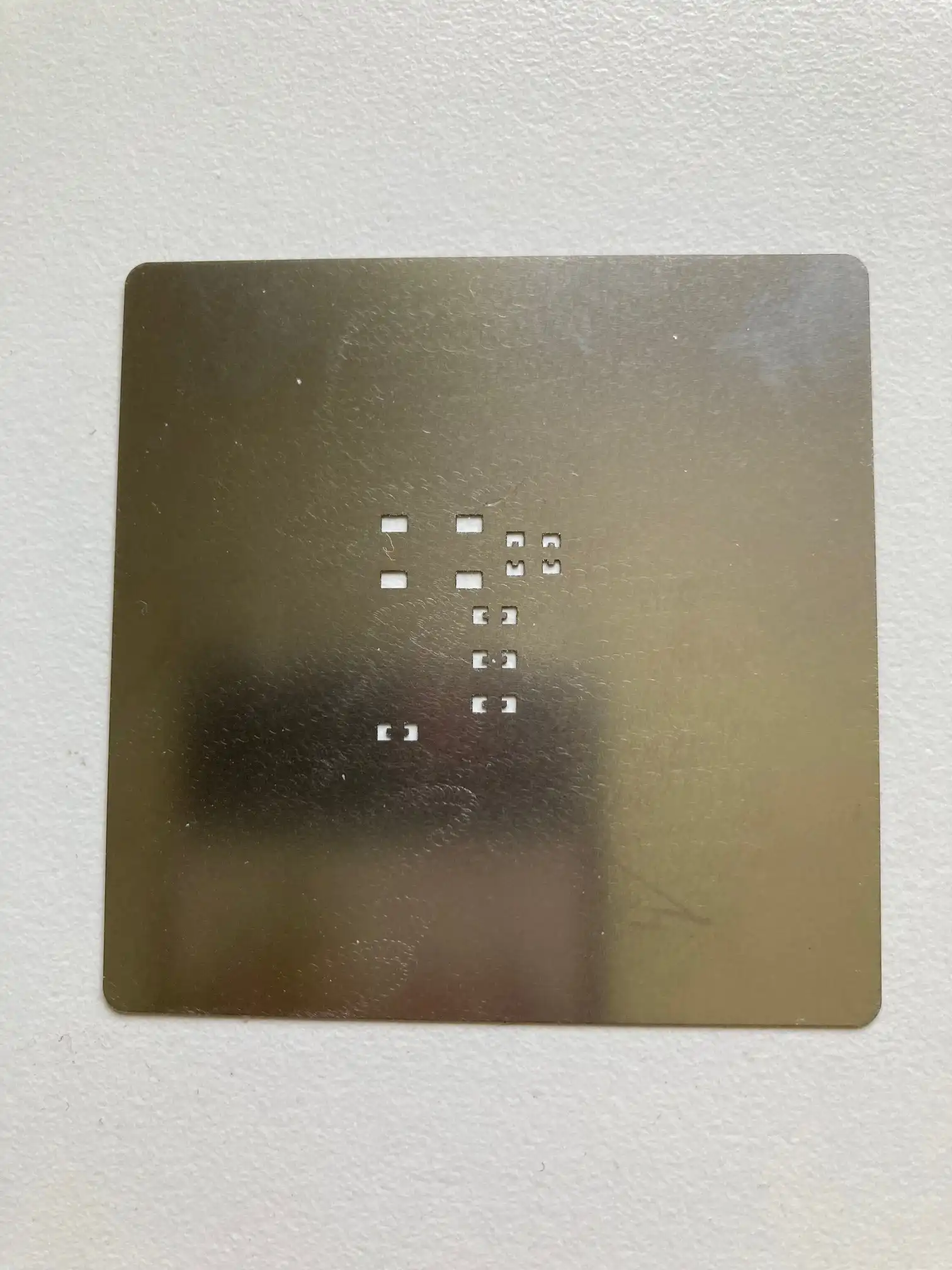

JLCPCB回路基板ステンシルに関するお客様の声

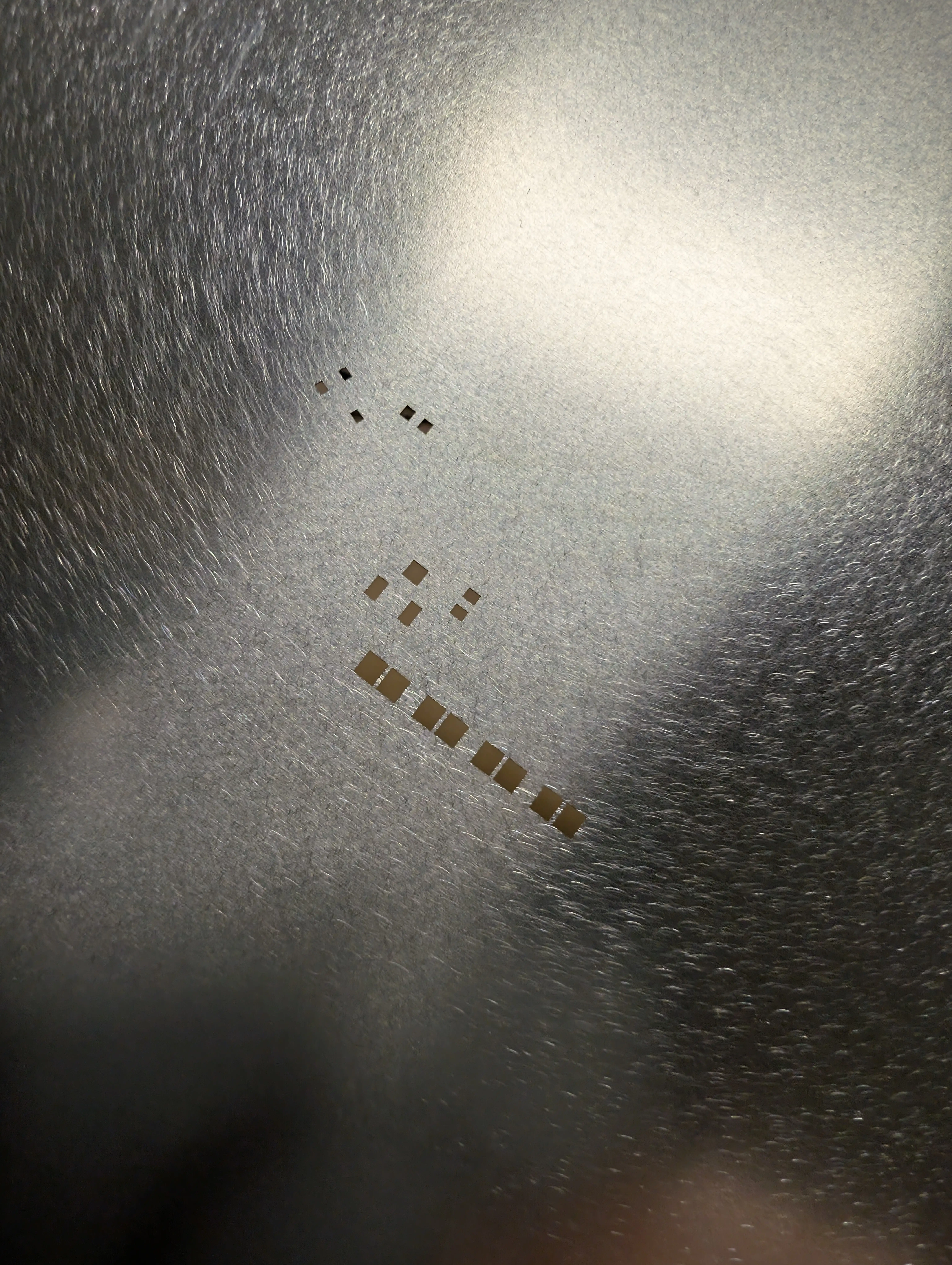

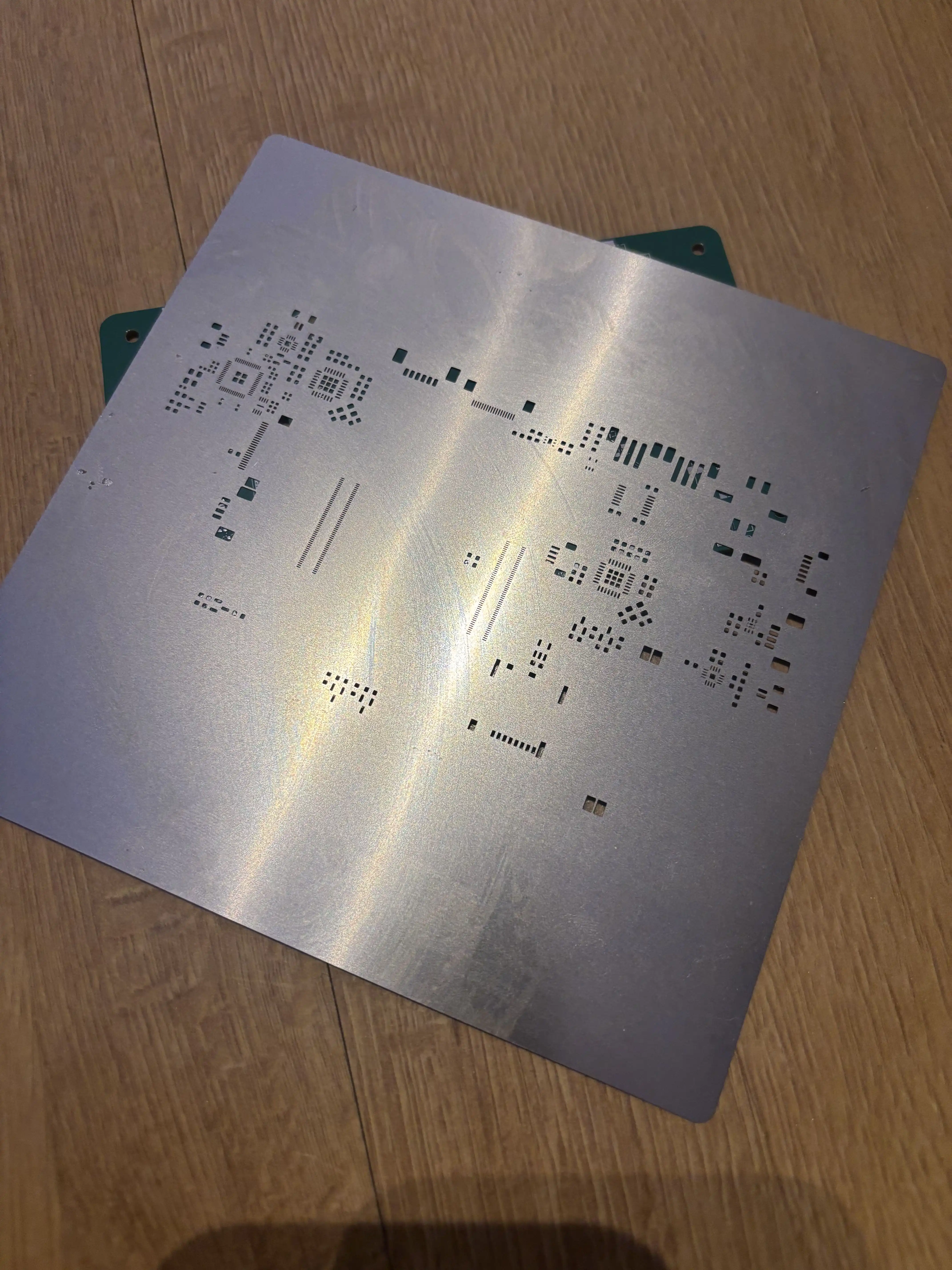

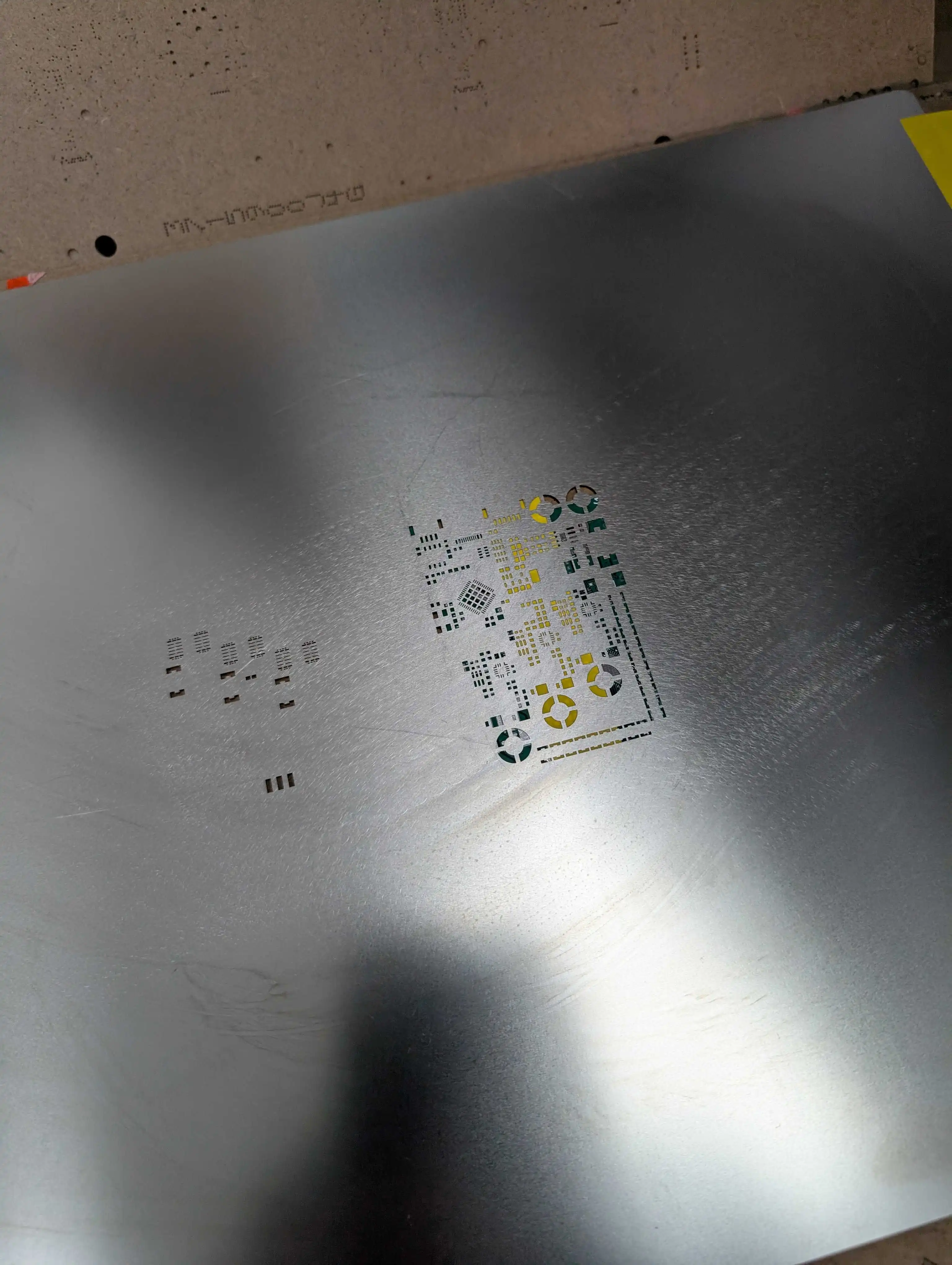

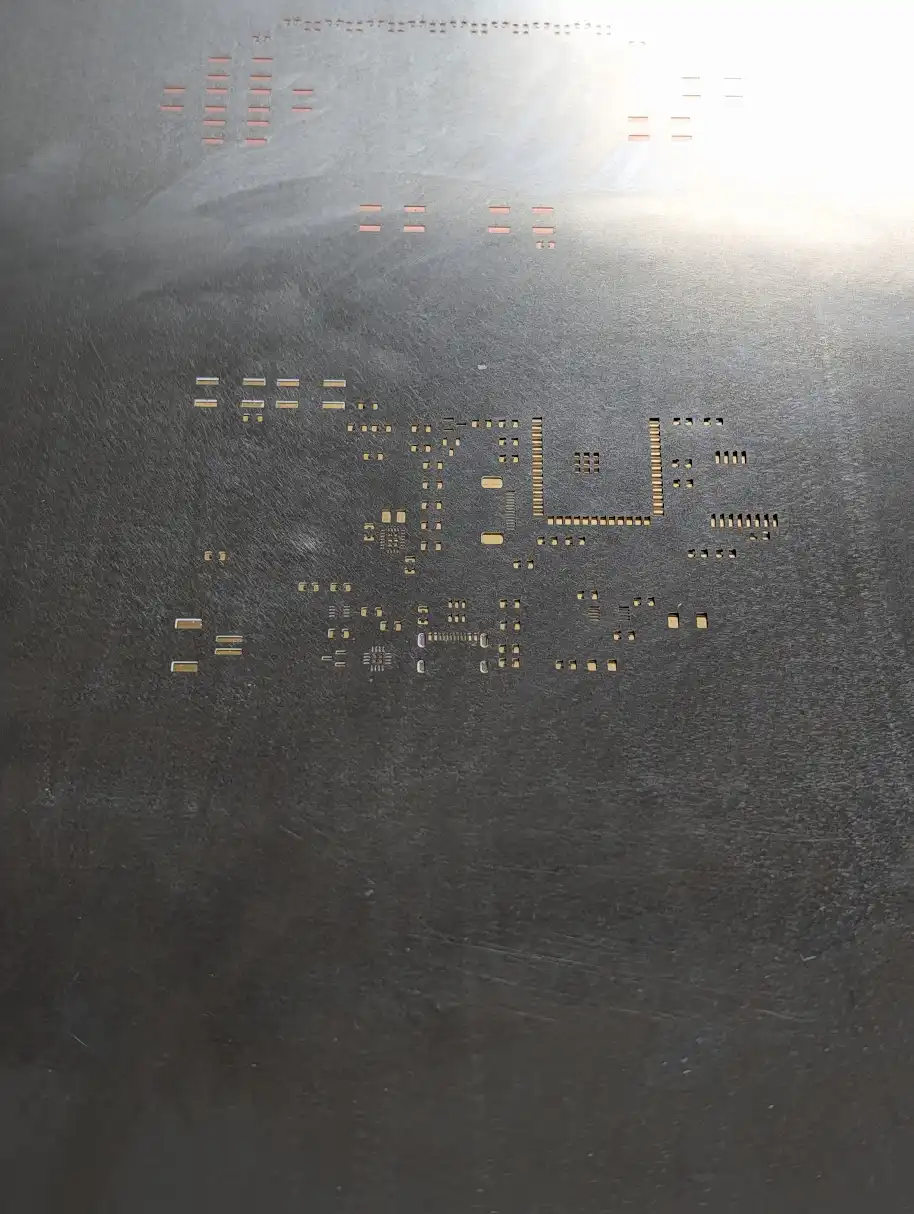

36****6A Jan 16, 2026

Sanding

This custom SMT stencil is manufactured to a very high standard. Aperture accuracy, edge quality, and thickness uniformity are excellent, ensuring reliable and repeatable solder paste deposition. The stencil alignment is precise, and the overall rigidity makes it easy to use during assembly. Since switching to this stencil, we have seen a noticeable improvement in soldering quality and process consistency. A high-quality product that clearly reflects professional manufacturing expertise.
