PCB ソルダーマスクの技術仕様と DFM 設計戦略
プリント基板（PCB）の製造プロセスにおいて、銅配線上に塗布されるポリマーコーティング（ソルダーレジスト）は極めて重要な役割を果たします。ソルダーレジストは、組立時にハンダブリッジが発生するのを防ぎ、環境湿度による酸化侵食から保護し、回路の電気絶縁性能を確保するといった複数の重要な機能を担っています。
ソルダーレジストは「ソルダーマスク」とも呼ばれます。部品の実装密度が高まるにつれ、ソルダーレジストの精度と安定性は重要な物理的制約要因へと発展し、最終的にはハードウェア機器の長期信頼性に影響を与えます。
一、物理・化学的特性：LPIインクの技術進化
ソルダーレジスト形成工程では通常、液状感光性（LPI）インクが用いられます。これは熱硬化と光重合特性を併せ持つ複合系で、エポキシ樹脂、光開始剤、顔料などで構成されています。
- 塗布と露光：LPIインクは基板全面に塗布され（通常スクリーン印刷またはカーテンコートで実現）、その後精密な紫外線（UV）露光処理が行われます。光が照射されなかった部分は現像液で除去され、ソルダーレジストに所望の開口構造が形成されます。
- 誘電率と膜厚：ソルダーレジストの膜厚は通常20～40 µmに制御されます。高周波信号を扱う際、ソルダーレジストの誘電率はマイクロストリップラインの特性インピーダンスに影響を与えるため、RF回路設計では塗布均一性を厳格に管理することが不可欠です。
二、色の科学：なお緑色ソルダーレジストが選ばれる理由
現在のソルダーレジストの色の選択肢は非常に豊富（黒、白、青、赤、紫）ですが、高性能電子機器では依然として緑色ソルダーレジストが80 %以上のシェアを占めています。これは単なる慣習ではなく、物理特性に基づくトレードオフの結果です。

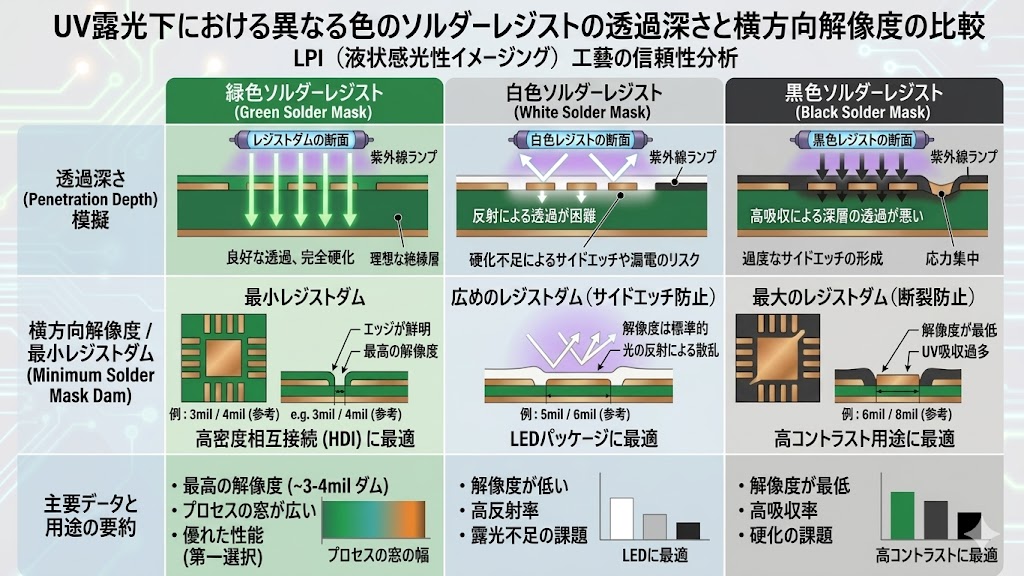

1. 感光解像度：緑色インクはUV光の吸収率と透過率が最もバランスしており、最も狭いソルダーブリッジを形成できます。これは0.4 mmピッチ以下のパッケージにとって極めて重要です。
2. 硬化速度とコスト：黒色（熱量を過度に吸収）や白色（光反射により露光過剰）と比較して、緑色インクは生産タクトタイムが最短です。
3. 目視検査：自動光学検査（AOI）において、緑色は銅箔やシルクとのコントラストが最も高く、誤検出率を低減できます。
三、深く理解する：Solder Mask vs Paste Mask
この2つのレイヤーは初心者エンジニアがCAD設計で最も混同します。外見上はどちらも接続パッドに対して位置決めされているように見えますが、物理的な本質はまったく異なります。
| 特性 | Solder Mask（ソルダーマスク） | Paste Mask（ペーストマスク） |
| 物理実体 | PCB上に永久残留するエポキシ樹脂塗料 | SMTステンシル作成用のデータ（仮想） |
| 主な機能 | ハンダショート防止、絶縁、酸化防止 | ステンシル開口位置とハンダペースト体積を決定 |
| 開口ロジック | 設計寸法は通常パッドより大きくする（Expansion） | 設計寸法は通常パッドより小さくする（Shrinkage） |
| 製造工程 | PCB製造工場で使用 | SMT実装工場で使用 |
四、Solder Mask Openingの設計アート
ソルダーマスク開口の定義方法ははんだ品質に直接影響します。現在業界では2つの主流設計戦略があります。
1. 非ソルダーマスク定義パッド（NSMD）
開口寸法を銅箔パッドより大きくします。これが現在推奨される設計で、ハンダペーストがパッド側面を包み込み機械的強度を高め、銅箔エッジとソルダーマスクの間に緩衝空間が生じます。
2. ソルダーマスク定義パッド（SMD）
開口寸法を銅箔パッドより小さくします。この設計は極細ピッチBGAでよく用いられ、ソルダーマスクを支持体として高温時のパッド剥がれを防ぎますが、応力がパッドエッジに集中する欠点があります。
ソルダーブリッジ限界：
2つのパッドの間にはハンダブリッジを防ぐため十分なインク幅を確保する必要があります。通常緑色インクのブリッジ幅限界は0.1 mmです。ピッチが狭すぎる場合、工場はギャングマスキング（大開口）を提案しますが、これはショートリスクを増やします。
五、特殊アプリケーションにおけるソルダーレジスト
- 高反射アプリケーション（LEDパッケージ）：この用途では基板が光を吸収するのを防ぎ発光効率を向上させるため、専用の高反射率白色ソルダーレジストを採用する必要があります。
- 高圧回路：沿面距離を確保するため、ソルダーレジストは極めて高いCTI値（比較トラッキングインデックス）を持つ必要があります。
- つや消し vs 光沢（Matte vs Glossy）：つや消しソルダーレジストはSMT実装時のギラつきを低減し、自動化ラインで好まれます。
結論：ソルダーレジストは精密実装の安全境界線
ソルダーレジストの1 µmの偏差でも生産ラインでの重大な不具合に発展する可能性があります。ハードウェアエンジニアとしてソルダーマスク開口を最適化することは、単なるパラメータ設定ではなく、材料の熱膨張係数と電気的クリアランスのバランスを求める作業でもあります。高精度LDI露光技術と厳格なインク膜厚管理を持つパートナーJLCPCBを選ぶことで、設計をミクロン単位で正確に再現し、電子機器が苛酷な環境下でも安定動作することを確実にできます。
