正確なプリントのための閾値：SMT設計ガイドと信頼性解析

表面実装技術（SMT）の生産ラインにおいて、はんだペースト印刷は非常に重要な工程です。はんだペースト用ステンシルは精密な工具であり、デジタル化された基板設計図を実際のはんだペースト堆積物に変換します。

電子機器の小型化に伴い、SMT はんだペースト用ステンシル設計は単なる図形の複製ではなく、流体力学・材料科学・表面工学を駆使した精密な計算プロセスが必要とされています。

一、はんだ放出の物理：Area Ratio と臨界値

PCB用メタルマスクの優劣は、はんだ放出効率で評価されます。スキージ圧力が解除された後、はんだペーストはメタルマスク孔壁との摩擦力を克服して基板のパッドへ移転する必要があります。確実な放出を実現するため、エンジニアは面積比（Area Ratio）を遵守する必要があります。

面積比は0.66以上でなければ、はんだペーストの安定放出は保証されません。比率が低すぎると、はんだペーストはメタルマスクに対する付着力が重力・表面張力を上回るため孔内に残留し、パッドへのはんだ不足や空はんだを引き起こします。

二、製造プロセスの選択：Laser Cut vs. Electroforming

現在の市場で最も普及している技術です。高エネルギーレーザビームを用いてステンレス板を直接蒸発させます。

1. Laser Cut Stencil PCB（レーザー切断）

現在の市場で最も普及している技術です。高エネルギーレーザビームを用いてステンレス板を直接蒸発させます。

• 技術特性：最新のレーザー切断ステンシルは自動テーパー制御を備え、開口部底部を頂部より僅かに大きくする逆テーパー構造が放出を大幅に促進します。
• 後処理：摩擦力を更に低減するため、高品質メタルマスクは「電解研磨」またはナノコーティング処理を施し、孔壁粗さを最小限に抑えます。

2. Electroforming（エレクトロフォーミング）

ニッケル原子の電気化学的積層により形成されます。

• 利点：孔壁は原子レベルの平滑性を持ち、レーザ熱影響を受けません。超微細ピッチ実装において、エレクトロフォーミングメタルマスクはブリッジやスパイク問題の究極の解決策です。

三、厚みの妙：PCB stencil thickness の多次元トレードオフ

PCB メタルマスク厚みの選択は「はんだペースト体積」を巡る駆け引きです。

• 厚すぎる：大型部品の接合強度は向上しますが、微細ピッチ部品でブリッジ短絡が発生します。
• 薄すぎる：小型部品の印刷には有利ですが、大型パッドでははんだ量不足となり実装脱落リスクが増します。

2026 段差メタルマスク技術（Step-up / Step-down Stencil）

同一基板上で要求の異なる部品に対応するため、SMT はんだペースト用ステンシル設計では段差構造が採用されます：

• Step-up：局部的に厚みを増やし、電源モジュールにより多くのはんだペーストを供給します。
• Step-down：局部的に薄くし、高密度微細ピッチICの短絡リスクを低減します。

四、重要設計仕様：開口からアライメントまで

成功するSMTはんだペースト用ステンシル設計では以下のDFM指標を考慮する必要があります：

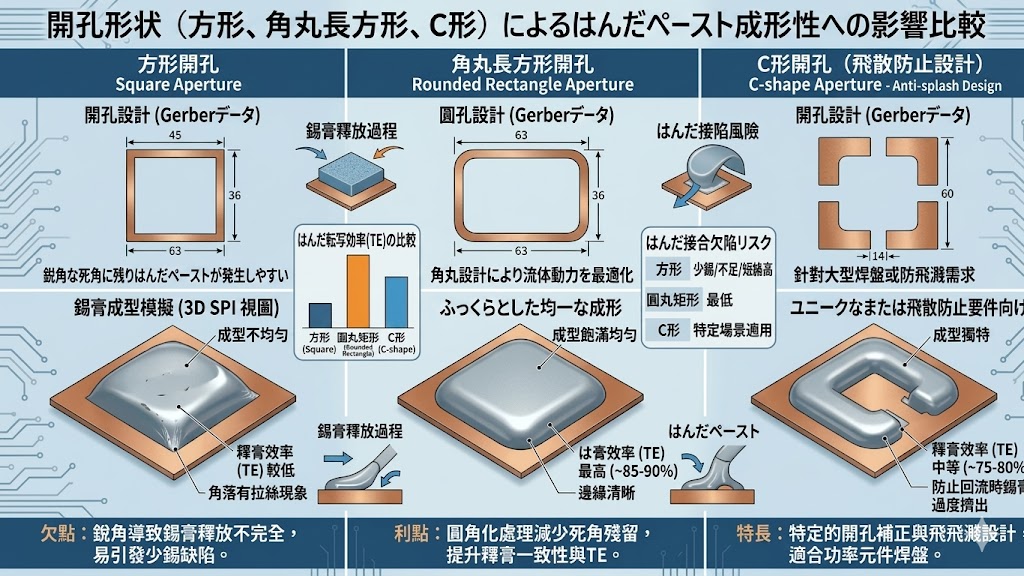

1. 開口縮小：通常、メタルマスク開口は基板パッドより小さく設計されます。これはスキージ圧力によりはんだペーストが外へ押し出され、はんだボール発生を抑制するためです。

2. 基準点：メタルマスクには基板に対応する基準点が必要です。これらは貫通させず、通常半エッチングで黒樹脂を充填し、ビジョンアライメントシステムの高コントラストを確保します。

3. 張力管理：メタルマスクは張力が安定したフレームに固定する必要があります。張力不足は印刷時の「糸引き」現象を引き起こし、パターン端の鮮明さを著しく低下させます。

五、メンテナンスと寿命：「クロス汚染」を回避する

はんだペースト用ステンシルは精密なメンテナンスを要する工具です：

• 裏面拭き取り：自動印刷機は3-5枚ごとに溶剤拭き取りを行い、残留はんだが開口端で乾燥固化するのを防ぎます。
• 洗浄剤適合性：洗浄剤がナノコーティングを破壊しないよう確認します。
• 張力測定：定期的に張力計で測定し、張力が規定値以下に低下したらメタルマスクを交換し、印刷ずれを防止します。

結論：歩留まりを規定する物理的起始点

SMTはんだペースト用ステンシルは現在も量産の主流選択です。試作や小ロット生産では、はんだペーストインクジェット技術が人気を集めています。ノズルで精密にはんだペーストを噴射し、物理的メタルマスクは不要です。SMTはんだペースト用ステンシルは電子製造の重要工具であり、直接基板のはんだ品質を決定します。PCBはんだペースト用ステンシルの厚みは通常マイクロン単位で校正され、孔壁は微視的な最適化処理によりはんだ品質の安定性と信頼性を確保します。JLCPCBのような先進レーザー加工・ナノコーティング技術を持つパートナーを選ぶことで、激しい市場競争で優位に立てます。
