代替部品の選び方と検証手順:入手困難時のリスク低減フロー
1 min
- 代替部品を選ぶフロー
- ステップ1 要求仕様の明確化
- チェック項目(要求仕様)の一例
- ステップ2 候補探索と一次スクリーニング
- ステップ3 技術的評価(データシート比較とシミュレーション)
- ステップ4 実機評価(ベンチテスト)
- ステップ5 信頼性試験と環境試験
- ステップ6 供給元評価と品質管理
- 導入とドキュメント化
- 実務チェックリスト
- まとめと現場でのコツ
部品が入手困難になったとき、元の部品の代わりに使う代替部品を適切に選び、確実に検証することは製品の信頼性を守るうえで不可欠です。本記事では、代替部品選定の考え方から実務的な検証手順、現場で使えるチェックリストまで、電子工作初心者にも分かるように解説します。

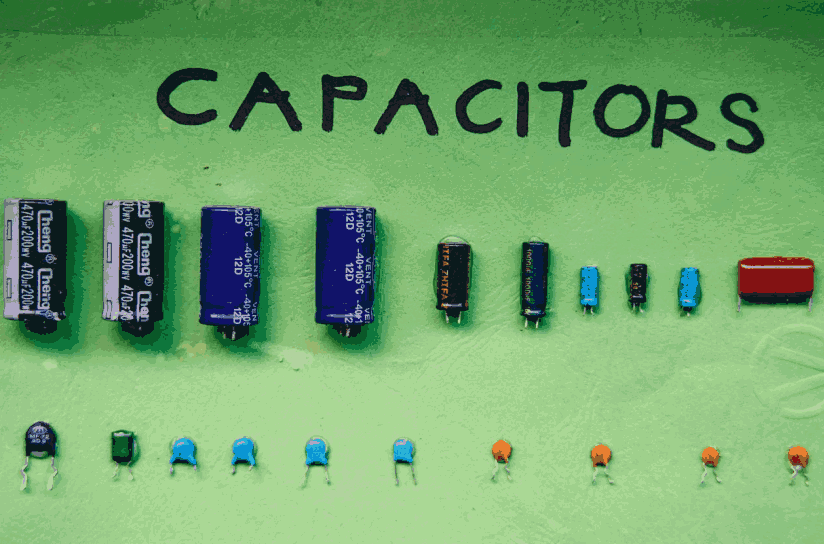

代替部品を選ぶフロー

代替部品対応は大きく分けて次の流れになります:
要求仕様の整理 → 候補検索 → 技術的スクリーニング → 実機評価(ベンチテスト)→ 信頼性試験 → 量産導入。各段階で合否判定基準を明確にし、ドキュメント化(記録を残すこと)が重要です。
用語メモ
- BOM:部品表(Bill of Materials)。製品に使う部品の一覧です。
- EOL:生産終了(End Of Life)。メーカーが部品の生産を終了することです。
- クロスリファレンス:ある部品に対する代替候補の対応表や検索機能のことです。
ステップ1 要求仕様の明確化

まず代替対象の部品が回路で果たしている役割を整理します。電気的仕様(電圧、電流、周波数、ノイズ耐性など)、機械的仕様(寸法、ピン配置、耐振動性など)、環境仕様(動作温度、湿度、耐食性など)、ソフトウェア依存(レジスタや初期化シーケンス)を洗い出します。これにより代替品に必要な特性が決まります。
チェック項目(要求仕様)の一例
- 定格電圧・電流・消費電力
- 動作温度範囲(例:-40〜85℃)
- パッケージ寸法とピンアサイン(端子配置)
- 周波数特性や過渡応答(特にアナログ・高周波回路)
- 安全規格や環境規制(例:RoHS、REACH)
ステップ2 候補探索と一次スクリーニング
要求仕様を基に、電子部品を取り扱う商社(Digi-KeyやRS Componentsなど)の検索ツールやメーカーのクロスリファレンス、部品データベースを使って候補を絞ります。検索時は在庫状況やライフサイクル情報(生産継続の見込み)も確認します。
実務的な手順
- データシート(部品の仕様書)を入手して主要パラメータを比較する。
- パッケージ図やフットプリント(基板上の部品配置図)を確認する。
- メーカーのPCN(プロセス変更通知)やEOL情報をチェックする。
- 複数の供給元(マルチソース)を確保できるか確認する。
一次スクリーニングの基準
- 電気的主要値が許容範囲内であること。
- 物理的に実装可能であること(パッケージ互換性)。
- 入手性が良好であること(在庫・リードタイム)。
- 価格や調達リスクが許容範囲であること。
ステップ3 技術的評価(データシート比較とシミュレーション)
候補が絞れたら、データシートの詳細比較と必要に応じて回路シミュレーションを行います。特にアナログ回路や電源回路、高周波回路では過渡応答やノイズ特性が重要です。
データシートで見るべきポイント
- 最大定格(絶対最大値)と動作範囲
- 過渡特性(立ち上がり時間、スイッチング特性)
- 温度特性(温度による特性変化)
- ノイズやESR/ESL(コンデンサやインダクタの場合)
- パッケージ熱抵抗(θja)や放熱要件
シミュレーションの活用
LTSPICEなどの回路シミュレータで過渡応答や周波数特性を比較します。デバイスモデルが入手できない場合は、近似モデルや実測データを使って評価することも有効です。ただし、シミュレーションはあくまでシミュレーションです。シミュレーションの結果を信頼しすぎないようにしましょう。
ステップ4 実機評価(ベンチテスト)
実際に代替部品を数個調達して、実機での動作確認を行います。ここでは「機能確認」と「性能確認」を分けて評価します。
機能確認(ファンクショナルテスト)
- 電源投入と基本動作の確認(起動、通信、入出力応答など)。
- ソフトウェアやファームウェアの互換性確認(レジスタや初期化)。
- ピンアサインの誤りや短絡の有無をチェック。
性能確認(パフォーマンステスト)
- 消費電流、電圧安定性、ノイズレベルの測定。
- 温度上昇や放熱挙動の確認(サーマルカメラや温度センサを使用)。
- 信号波形の観測(オシロスコープで過渡応答やジッタを確認)。
サンプル数と合否基準
緊急対応では1〜3台での評価が現実的ですが、可能なら複数ロット(異なる製造ロット)からのサンプルを用意してばらつきを確認します。合否基準は事前に定めた仕様(例:消費電流±10%、通信エラー率0%など)に基づいて判定します。
ステップ5 信頼性試験と環境試験
実機評価で問題がなければ、次に信頼性試験を行います。試験は用途やリスクに応じて選びますが、代表的なものは温度サイクル試験、加速寿命試験(HALT/HASS)、振動試験、湿度試験などです。
代表的な試験例
- 温度サイクル試験:高温と低温を繰り返して熱ストレスに対する耐性を評価します。
- 高温高湿試験(THB):湿度が高い環境で電子部品や基板を動作させ、水分によって起こる“金属の移動(イオンマイグレーション)”や“絶縁材料の劣化”を評価します。
- 振動・衝撃試験:はんだ接合や機械的固定の耐久性を評価します。
試験計画のポイント
- 試験条件(温度範囲、サイクル数、加速度など)を明確にする。
- 試験中の通電評価(in-situ測定)で異常を早期検出する。
- 試験後の外観検査、電気特性測定を行い、劣化や故障モードを記録する。
ステップ6 供給元評価と品質管理
部品の品質は供給元(メーカーやディストリビュータ)によって差が出ます。正規代理店からの調達を基本とし、必要に応じてサプライヤー監査や受入検査を行うのが一般的です。
受入検査の実務
- 外観検査(パッケージの刻印、端子の状態)
- 電気特性の抜き取り試験(代表サンプルでの測定)
- トレーサビリティ(ロット番号、製造日、供給元情報)の記録
偽造品対策
入手困難な部品は、見た目が全く同じ偽造品が混入するリスクがあります。信頼できる供給元を選び、外観や電気特性のチェック、必要ならX線検査や化学分析で本物かどうかを確認します。
導入とドキュメント化

代替部品を正式採用する際は、BOMの更新、製造指示書の改訂、ソフトウェア修正(必要な場合)の反映、検査基準の更新を行います。変更管理(変更履歴を残すこと)を徹底し、現場での混乱を防ぎます。
記録しておくべき項目の一例
- 代替部品の型番、メーカー、ロット情報
- 評価結果(ベンチテスト、信頼性試験のデータ)
- 合否判定基準と最終決定者
- 必要な設計変更点(基板パターン、ソフト修正など)
実務チェックリスト
- 要求仕様を文書化・数値化しているか。
- 候補のデータシートを比較したか。
- パッケージとフットプリントの互換性を確認したか。
- 実機での機能・性能テストを行ったか。
- 信頼性試験を実施し、合否基準を満たしたか。
- 供給元の信頼性とトレーサビリティを確認したか。
- BOMと製造指示を更新し、変更管理を行ったか。
まとめと現場でのコツ
代替部品を選定する対応は、大抵の場合は急いでいることが多いです。「急いで代替を決める」だけでなく、「リスクを見える化して段階的に検証する」ことが肝心です。まずは要求仕様を明確にし、データシート比較と実機評価を確実に行い、必要に応じて信頼性試験を実施しましょう。ドキュメント化と供給元管理を徹底することで、入手困難時のリスクを大幅に低減できます。
