電源基板と制御基板を分けるメリット:電子工作をあとから直しやすくする回路ブロック設計
1 min
- 電子工作では基板を分ける考え方が役立つ
- 電源基板と制御基板の役割
- 制御基板とは
- 基板を分けるメリットは3つ
- 基板を分けるメリット1:トラブルの原因を探しやすい
- 基板を分けるメリット2:改造や作り直しがしやすい
- 基板を分けるメリット3:ノイズの影響を整理しやすい
- 接続部分は分かりやすくしておく
- まとめ:基板を分けることは回路を整理すること

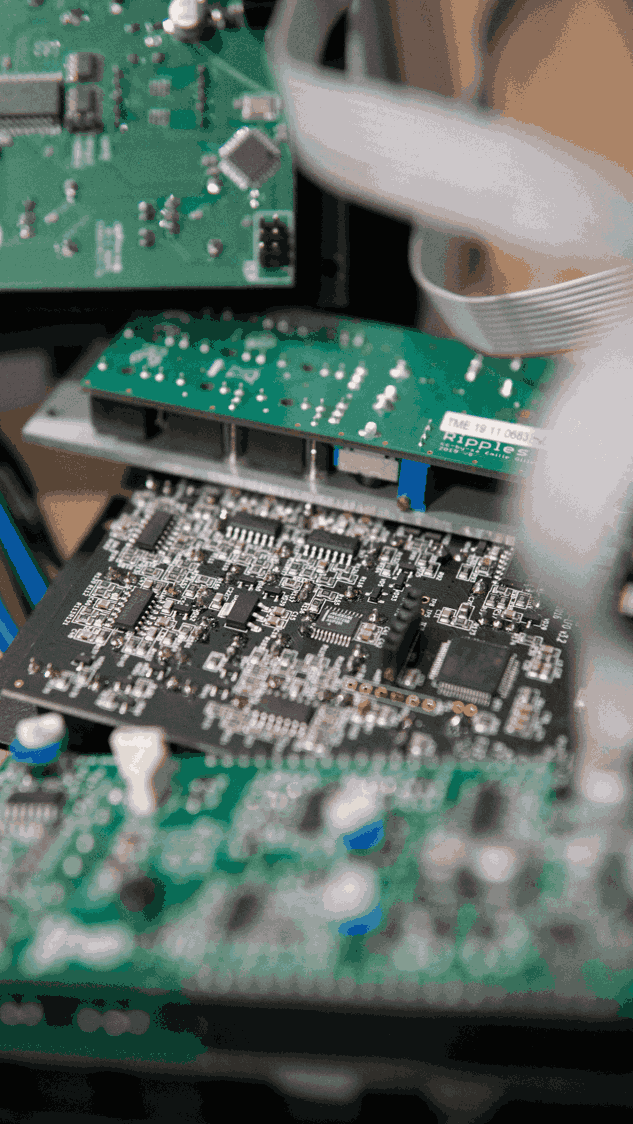

電子工作では基板を分ける考え方が役立つ

電子工作で作品が少し複雑になってくると、「回路を1枚の基板にまとめるか」「機能ごとに分けるか」で迷うことがあります。LEDを光らせるだけの簡単な工作なら、1枚の基板にまとめても問題ありません。しかし、モーター、センサー、マイコン、表示器などが入ると、配線が増えて見通しが悪くなります。

そこで役立つのが、電源基板と制御基板を分ける考え方です。電源まわりと制御まわりを別々に整理しておくことで、トラブル対応の修正や追加機能の改造がしやすくなります。
電源基板と制御基板の役割

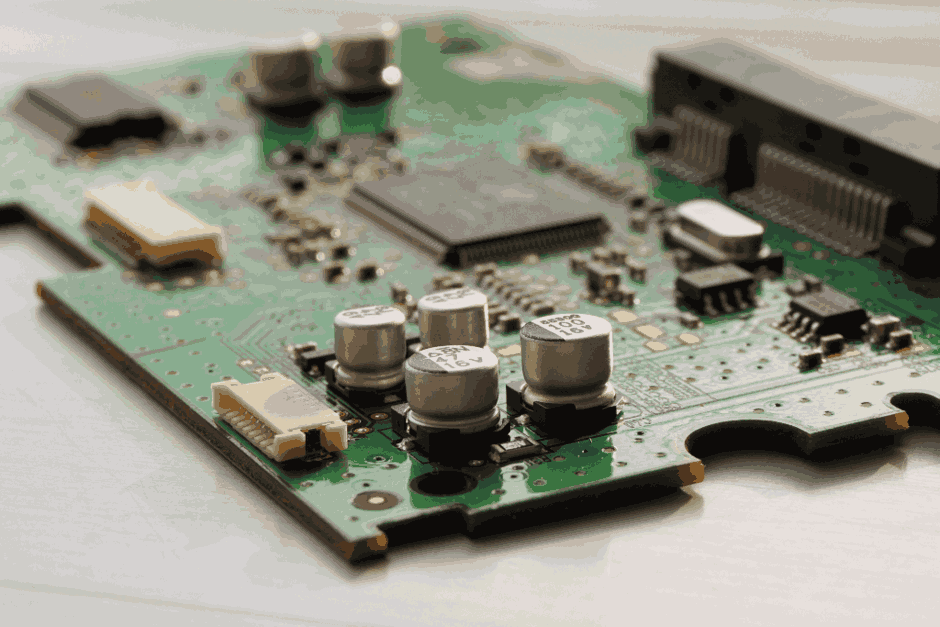

電源基板とは

電源基板は電池やACアダプタなどから入ってきた電気を、回路で使いやすい電圧に整える部分です。たとえば、12Vを5Vに下げる、5Vから3.3Vを作る、逆接続や過電流から回路を守るといった役割があります。
電子工作では、5Vと3.3Vが多いため、どちらも電源基板に作っておき、マイコン、LED、モーター、センサーなど、部品ごとに必要な電圧や電流に合わせて電源基板からとってくるイメージです。電源まわりを整理しておくことは、作品全体の安定動作につながります。
制御基板とは

制御基板は、マイコンやロジックICを中心に、センサーを読んだり、LEDを点灯させたり、モーターの動きを判断したりする部分です。いわば頭脳にあたります。
電源基板が「電気を整える役割」なら、制御基板は「動きを決める役割」です。この2つを分けて考えるだけでも、回路全体の構成がかなり分かりやすくなります。
基板を分けるメリットは3つ
- トラブルの原因を探しやすい。
- 改造や作り直しがしやすい。
- ノイズの影響を整理しやすい。
基板を分けるメリット1:トラブルの原因を探しやすい
電源基板と制御基板を分ける大きなメリットは、トラブルの切り分けがしやすいことです。
電子工作では、「電源を入れても動かない」「マイコンがリセットを繰り返す」「モーターを動かすと表示が乱れる」といった問題がよく起こります。電源回路と制御回路が1枚にまとまっていると、原因が電源なのか、配線なのか、プログラムなのか判断しにくくなります。
基板を分けておけば、まず電源基板だけを確認し、必要な電圧が安定して出ているかを調べられます。その後、制御 基板を接続して動作を見ることで、問題の場所を段階的に絞り込めます。
基板を分けるメリット2:改造や作り直しがしやすい
電子工作では、あとから機能を追加したくなることがよくあります。最初はLEDだけだった作品に、あとからモーターやセンサーを追加したくなることもあるでしょう。
このとき、すべてを1枚の基板に詰め込んでいると、電源容量が足りない、コネクタの位置が合わない、配線を追加しにくいといった問題が出やすくなります。電源基板を独立させておけば、制御基板はそのまま使い、電源側だけを容量の大きいものに変更できます。
反対に、電源はそのままで、制御基板だけを新しいマイコン用に作り替えることもできます。試作を繰り返す電子工作では、この柔軟さが大きなメリットになります。
基板を分けるメリット3:ノイズの影響を整理しやすい
モーター、リレー、LEDテープなどは、動作時に電流の変化が大きくなりやすい部品です。こうした部品とマイコンを同じ電源ラインで雑につなぐと、電圧が一瞬落ちたり、信号が不安定になったりすることがあります。
電源基板側で大きな電流を扱う部分をまとめ、制御基板側ではマイコンやセンサーなどの繊細な信号を扱うようにすると、回路の役割が整理されます。完全なノイズ対策には配線や部品配置の工夫も必要ですが、基板を分けるだけでも原因を探しやすくなります。
接続部分は分かりやすくしておく
電源基板と制御基板を分ける場合は、接続するコネクタの役割をはっきり決めておきましょう。電源基板から制御 基板へ送る線は、プラス、GND、必要であれば電源スイッチ信号や電圧監視信号などに絞ります。
コネクタの近くには、電圧名や極性を書いておくと、組み立て時のミスを減らせます。特にGNDは、すべての基板で共通の基準になるため、接続忘れや接触不良に注意が必要です。
まとめ:基板を分けることは回路を整理すること
電源基板と制御基板を分ける考え方は、単に基板を2枚にするという話ではありません。回路を役割ごとに整理し、確認しやすく、改造しやすい作品にするための方法です。
もちろん、小さなプロジェクトでは1枚にまとめた方が簡単な場合もあります。しかし、電流の大きい部品を使う、電圧が複数ある、あとから機能追加をしたい場合は、基板を分ける構成を検討してみる価値があります。
作成物が少し複雑になってきたら、電源基板と制御基板を分けるようなブロック設計を取り入れてみましょう。トラブル対応や次の改造が、ぐっと楽になります。
