シリコン基板とサファイア基板はPCBと何が違う?電子工作で知っておきたい“部品の中の基板”
1 min
- まず電子工作でもよく登場するPCBとは何か?
- PCBは部品をつなぐための基板
- 基板といってもPCBだけではない
- シリコン基板は半導体の土台
- サファイア基板は光や耐久性が重要な場所で使われる
- PCBとの違いは使われる場所と役割
- 電子工作で知っておくメリット
- まとめ:PCBと部品内部の基板は役割が違う

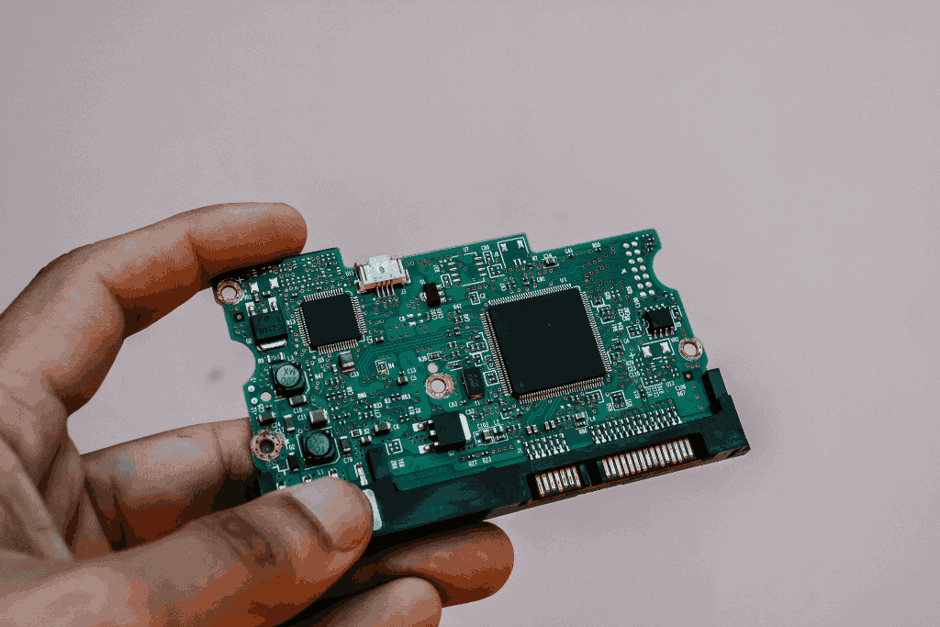

まず電子工作でもよく登場するPCBとは何か?

電子工作でよく出てくるPCBとは、Printed Circuit Boardの略で、日本語ではプリント基板やプリント回路基板と呼ばれます。一般的には、電子部品を固定し、銅箔などで作られた配線パターンによって部品同士を電気的につなぐための板を指します。プリント基板は、板状の絶縁体の内部や表面に配線が施されたものです。
たとえば、マイコン、抵抗、コンデンサ、LED、コネクタなどをはんだ付けして、ひとつの回路として動かすための土台がPCBです。電子工作で「基板を作る」「基板に部品を載せる」と言う場合、多くはこのPCBを指しています。

PCBの役割は、電子部品を固定し、それらを電気的につなぐことです。従来のように電線を何本も使って部品同士をつなぐ代わりに、基板上の銅パターンで回路を構成します。これにより、配線をコンパクトにまとめられ、電子機器を小型化しやすくなります。

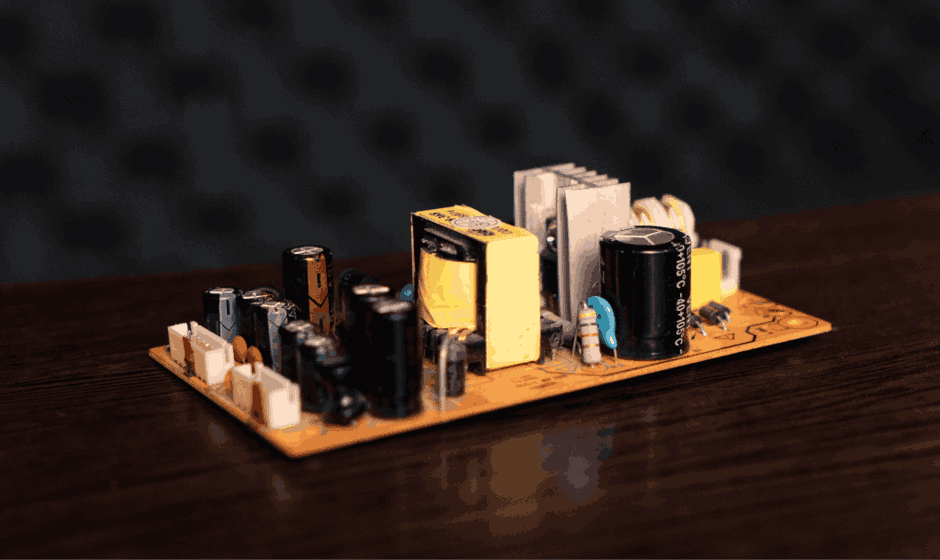

PCBは部品をつなぐための基板
電子工作で使うPCBでは、はんだ付けのしやすさ、部品配置、配線の分かりやすさ、ケースへの収まりなどが重要です。ユニバーサル基板、片面基板、両面基板など、用途に応じて使い分けることもあります。つまりPCBは、電子回路を実際に組み立てるための「作業台」であり、「配線の通り道」でもあります。
基板といってもPCBだけではない
一方で、電子部品や半導体の世界では、シリコン基板やサファイア基板という言葉も出てきます。これらは、電子工作で部品をはんだ付けするためのPCBとは、少し意味が違います。
PCBが「部品を載せて回路を組むための基板」だとすれば、シリコン 基板やサファイア 基板は「部品そのものを作るための材料としての基板」に近い存在です。つまり、私たちが電子工作で直接触る基板ではなく、IC、センサー、LEDなどの内部や製造工程に関わる基板と考えると分かりやすいでしょう。
シリコン基板は半導体の土台
シリコン基板は、主に半導体を作るための土台として使われます。シリコンウェーハは、コンピューターチップ、太陽電池、赤外線センサーなどの平らな表面を形成する材料として使われます。
電子工作でICを使うとき、私たちが見ているのは黒いパッケージやモジュールの外側です。しかし、その中には小さな半導体チップが入っており、そのチップの元になる材料としてシリコン 基板が関わっています。
シリコンは、電気的な性質を制御しやすい材料です。そのため、トランジスタ、ダイオード、IC、センサーなど、さまざまな半導体部品の基本材料として広く使われています。電子工作では直接シリコン基板を加工することはほとんどありませんが、マイコンやセンサーを使うたびに、その内部ではシリコン由来の半導体チップが働いているのです。
サファイア基板は光や耐久性が重要な場所で使われる

サファイア基板は、酸化アルミニウムの単結晶を薄片状に加工したものです。高い硬度、耐熱性、光学特性を持ち、LED、光学機器、センサー、耐久性が必要な電子デバイスなどで使われています。
電子工作でLEDを使う場合、外から見えるのは小さな発光部品です。しかし、LEDの内部や製造工程では、光を出す半導体層を成長させるための土台としてサファイア基板が関係することがあります。サファイア基板は透明性や硬さ、熱への強さが求められる用途で使われるため、一般的なPCBとは目的が大きく異なります。
特に、光を扱う部品では「電気を通すか」だけでなく、「光をどう通すか」「熱に耐えられるか」「表面が傷つきにくいか」といった性質も重要になります。そのため、サファイア基板のような特殊な材料が選ばれることがあります。
PCBとの違いは使われる場所と役割
PCB、シリコン基板、サファイア基板の違いを整理すると、もっとも大きな違いは「使われる場所」と「役割」です。
PCBは、完成した電子部品を載せ、部品同士をつなぐために使われます。電子工作で私たちが設計したり、はんだ付けしたりする対象です。
一方、シリコン基板は、ICやセンサーなどの半導体チップを作るための土台です。サファイア基板は、LEDや光学部品など、光や耐久性が重要な部品の内部や製造工程で使われる材料です。
つまり、PCBは「電子部品を使って回路を作るための基板」、シリコン 基板やサファイア 基板は「電子部品そのものを作るための基板」と考えると分かりやすいでしょう。
電子工作で知っておくメリット
電子工作を楽しむだけなら、シリコン基板やサファイア基板の詳しい製造方法まで覚える必要はありません。ただし、「基板」という言葉が必ずしもPCBだけを指すわけではないと知っておくと、部品の説明を読んだときに理解しやすくなります。
たとえば、LED、センサー、パワーデバイス、ICなどを調べていると、材料名としてシリコン、サファイア、SiC、GaNなどが出てくることがあります。そのとき、「これは自分がはんだ付けする基板の話ではなく、部品の中で使われる材料の話かもしれない」と判断できるようになります。
この違いが分かると、部品選びやデータシートを読むときの理解も深まります。電子工作では、表に見えている部品だけでなく、その中にどんな材料や構造があるのかを知ることも、学びの幅を広げるきっかけになります。
まとめ:PCBと部品内部の基板は役割が違う
PCBは、電子部品を載せて回路を組み立てるための基板です。電子工作でよく使うプリント基板は、このPCBにあたります。
一方、シリコン基板やサファイア基板は、IC、センサー、LEDなどの内部や製造工程で使われる材料としての基板です。シリコン基板は半導体チップの土台として、サファイア基板は光学特性や耐久性が求められる部品で使われることがあります。
同じ「基板」という言葉でも、PCB、シリコン基板、サファイア基板では役割が大きく異なります。電子工作ではまずPCBの扱いに慣れることが大切ですが、部品の内部にある基板にも目を向けると、電子部品がどのように作られているのかをより深く理解できます。基板という言葉の意味を広く知ることは、電子工作を一歩先に進めるための大切な視点です。
