放熱基板とは？LEDや電源回路で熱を逃がすための基本
1 min
- なぜ基板で放熱を考えるのか
- 銅箔面を広くして熱を逃がす
- アルミ基板は発熱が大きい用途で使われる
- 部品配置も放熱に関係する
- 放熱基板だけで解決できない場合もある
- まとめ
電子工作や基板設計では、電気の流れだけでなく「熱」も考える必要があります。特にLEDや電源回路では、部品が発熱しやすく、熱をうまく逃がせないと故障や寿命低下の原因になります。
そこで重要になるのが、放熱を意識した基板設計です。放熱基板とは、部品から出た熱を基板全体や外部へ逃がしやすくした基板のことです。高輝度LED、パワーLED、電源回路、モーター駆動回路など、発熱しやすい回路で重要になります。
なぜ基板で放熱を考えるのか
電子部品は動作するとき、少なからず熱を出します。小さなLEDを1個光らせる程度なら大きな問題にならないこともありますが、LEDをたくさん並べたり、電源ICやパワートランジスタを使ったりすると、発熱は無視できない設計要素になります。
LEDの場合、熱がこもると明るさが不安定になったり、発光効率が落ちたり、寿命が短くなったりすることがあります。電源回路では、電源ICやトランジスタが高温になり、保護機能が働いて出力が止まったり、電圧が不安定になったりすることがあります。
このような問題は、完成後に部品を交換するだけでは解決しにくいことがあります。熱の逃げ道が基板上に用意されていなければ、同じ場所に熱がこもり続けるからです。そのため、基板を作る段階で、発熱する部品の位置、銅箔面の広さ、周囲の部品との距離を考えておくことが大切です。
銅箔面を広くして熱を逃がす
一般的なプリント基板でも、銅箔パターンを広く取ることで、部品の熱を周囲へ広げやすくできます。LEDや電源ICの近くに広い銅箔面を設けると、熱が一点に集中しにくくなります。
たとえば、発熱する部品のランドを大きめにしたり、GNDパターンを広く取ったりする方法があります。基板の裏面にも熱を逃がしたい場合は、表面と裏面をつなぐサーマルビアを使うこともあります。サーマルビアは、熱を別の層へ伝えるための小さな穴として考えると分かりやすいです。
ただし、銅箔を広げれば必ず十分に冷えるというわけではありません。部品の発熱量、基板の大きさ、周囲の空気の流れ、ケースの有無によって効果は変わります。まずは熱源の近くに熱を逃がす面を確保する、という考え方から始めると分かりやすいです。
アルミ基板は発熱が大きい用途で使われる
放熱を重視する基板では、アルミ基板が使われることがあります。アルミ基板とは、アルミ板をベースにし、その上に絶縁層と銅箔回路を重ねた基板です。一般的な電子工作用の基板すべてに使われるわけではありませんが、LED照明、パワーLED、電源回路など、発熱が大きい用途では選択肢になります。

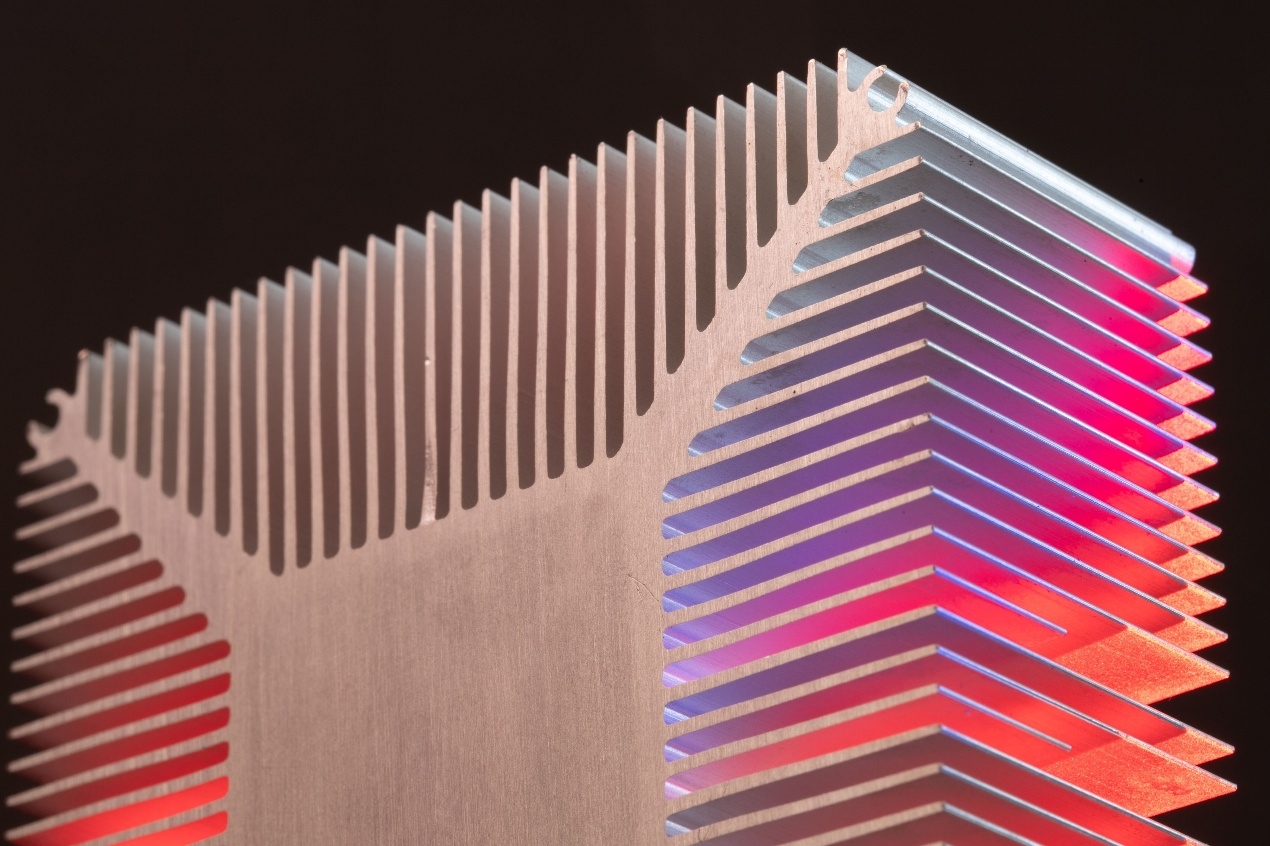

ヒートシンクとしてアルミを使う場合は、部品や基板の外側に放熱板を取り付けて熱を逃がします。一方、アルミ基板では、基板そのものにアルミベースを持たせることで、LEDや電源ICなどから出た熱を基板側へ逃がしやすくします。必要に応じて、アルミ基板とヒートシンクを組み合わせることもあります。
部品配置も放熱に関係する
基板の放熱性を考えるときは、材料だけでなく部品配置も重要です。発熱する部品を狭い場所に集中させると、その部分だけ温度が上がりやすくなります。
LEDを並べる場合は、間隔を詰めすぎないようにします。電解コンデンサや樹脂部品など、熱に弱い部品は、発熱するLEDや電源ICから少し離して配置すると安心です。基板全体で熱を分散させる意識を持つことが大切です。
放熱基板だけで解決できない場合もある
放熱基板は熱対策に役立ちますが、基板だけで必ず解決できるわけではありません。発熱が大きい部品ではヒートシンク、ケースへの熱伝導、空気の流れ、部品の定格などもあわせて考える必要があります。
特に電源回路やパワーLEDでは、実際に動かしたときの温度を確認することが大切です。設計段階で放熱を考え、試作後に温度を測ることで、熱によるトラブルを減らしやすくなります。
まとめ
放熱基板は、LEDや電源回路などで発生した熱を逃がしやすくするための基板です。銅箔面を広く取る、サーマルビアを使う、発熱部品を分散する、必要に応じてアルミ基板やヒートシンクを使うことで、熱によるトラブルを減らせます。
基板は電気をつなぐだけの板ではなく、熱を逃がす役割も持っています。LED基板や電源回路を自作するときは、回路図だけでなく、熱の流れも意識して設計しましょう。
