フットプリントとは?部品を基板に正しく載せるための目印
1 min
- フットプリントは部品1個分の配置情報
- ランドやパッドは部品の足が接続される場所
- シルクは部品の位置や向きを読む手がかり
- フットプリントが違うと部品が載らないことがある
- テストパッドは確認や修理に使う小さなパッド
- 変換基板でもフットプリントを意識する
- まとめ:フットプリントは部品を基板に載せるための設計情報
プリント基板を設計するとき、回路図だけでは部品を実際の基板に載せることはできません。抵抗、コンデンサ、IC、コネクタなどには、それぞれ足の形や間隔、外形サイズがあります。その部品を基板上に正しく配置するために必要になるのが、フットプリントです。
フットプリントは、部品を基板に実装するための「足場」のようなものです。この記事では、フットプリントとは何か、ランドやパッド、シルク、テストパッドとどう関係するのかを、電子工作の初心者にも分かりやすく整理します。
フットプリントは部品1個分の配置情報

フットプリントとは、プリント基板上に部品を取り付けるためのパターン一式です。部品の足が載るパッドやランド、部品の外形を示す線、部品番号を表示するシルクなどが含まれます。
たとえば、同じ抵抗でも、リード線を穴に通すタイプと、基板表面にはんだ付けするチップ抵抗では、基板上に必要な形が違います。DIPのIC、SOPのIC、QFNのICなども、それぞれ端子の数や間隔が異なるため、別のフットプリントが必要になります。
ランドやパッドは部品の足が接続される場所
フットプリントの中で特に重要なのが、ランドやパッドです。ランドやパッドは、部品の足や電極をはんだ付けするための銅箔部分です。ここに部品の端子が接続されることで、部品と基板上の配線が電気的につながります。
一般的には、表面実装部品をはんだ付けする部分をパッド、リード部品を穴に通してはんだ付けする部分をランドと呼び分けることがあります。ただし、現場や資料によって呼び方が混ざることもあるため、「部品をはんだ付けする基板上の銅箔部分」と考えると分かりやすいです。
シルクは部品の位置や向きを読む手がかり

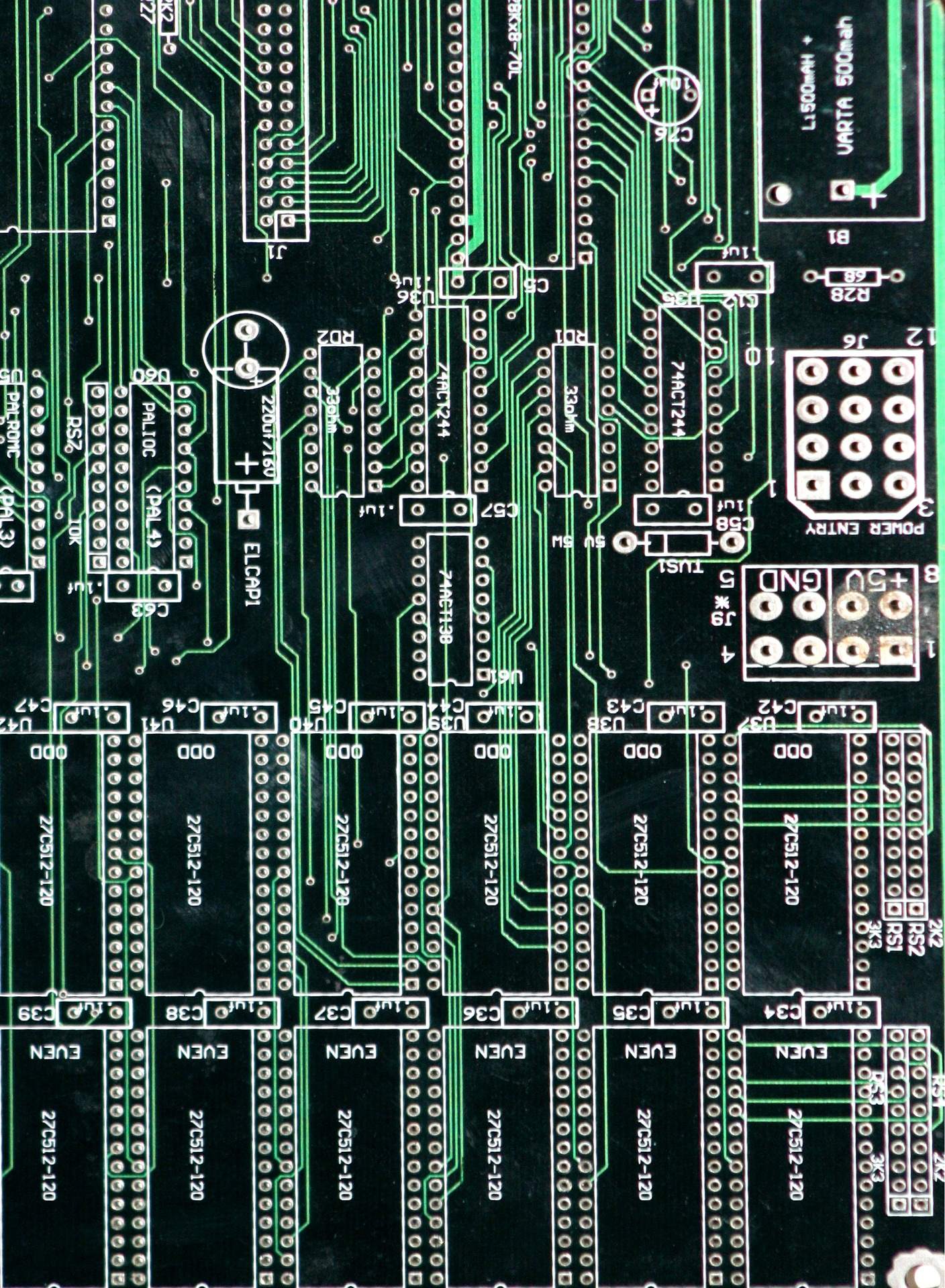

フットプリントには、部品の外形線や部品番号を示すシルクも含まれます。シルクは、基板上に印刷された文字や図形のことで、R1、C3、U2といった部品番号や、ICの1番ピン、ダイオードや電解コンデンサの向きを確認する手がかりになります。
シルクは電気的に回路をつなぐものではありませんが、実装や修理ではとても役に立ちます。部品の向きを間違えやすい場所では、シルクの表示があるかどうかで作業のしやすさが変わります。
フットプリントが違うと部品が載らないことがある

回路図上では同じ部品に見えても、実際のパッケージが違うとフットプリントも変わります。たとえば、同じ機能のICでも、DIP、SOP、QFNでは本体サイズ、端子の形、端子の間隔が異なります。間違ったフットプリントを選ぶと、部品の足がパッドに合わず、はんだ付けできないことがあります。
電子工作で基板を作るときは、部品の型番だけでなく、パッケージ名や端子ピッチも確認しましょう。データシートに推奨ランドパターンが載っている場合は、それを参考にすると安心です。
テストパッドは確認や修理に使う小さなパッド
基板には、部品を取り付けるためのパッドだけでなく、動作確認や修理のために使うテストパッドを置くこともあります。テストパッドは、テスターや測定器のプローブを当てるための小さな銅箔部分です。
たとえば、電源電圧、GND、信号線、通信線などにテストパッドを用意しておくと、完成後に電圧を測ったり、信号の有無を確認したりしやすくなります。基板を小さくしたい場合でも、重要な場所には確認用のパッドを残しておくと、トラブル時の原因調査に役立ちます。
変換基板でもフットプリントを意識する
個人の電子工作では、すべてのフットプリントを自分で作る機会は少ないかもしれません。しかし、SOPやQFNなどの小型部品をDIP化する変換基板を使う場合でも、フットプリントの考え方は関係します。
部品の足がどこに載り、どのパッドからどのピンへ出ているのかを読めると、変換基板やモジュール基板も扱いやすくなります。基板を観察するときは、部品そのものだけでなく、その下にある足場にも注目してみましょう。
まとめ:フットプリントは部品を基板に載せるための設計情報
フットプリントは、部品をプリント基板に正しく実装するためのパターン一式です。パッドやランド、部品外形、シルク表示などが組み合わさり、部品の位置、向き、接続先を示します。
基板設計では、回路図だけでなく、実際の部品形状に合ったフットプリントを選ぶことが重要です。部品が載らない、足が合わない、向きを間違えるといったトラブルを防ぐためにも、フットプリントの役割を知っておきましょう。
