スイッチを基板に載せる基本|端子・向き・固定方法を解説
1 min
- スイッチは電気信号を切り替える部品
- タクトスイッチは端子のつながりを確認する
- 基板上では押しやすい位置に配置する
- 固定の強さも意識する
- マイコン入力ではチャタリングも考える
- まとめ:スイッチは端子・向き・操作性をセットで見る
電子工作でLEDを光らせたり、マイコンへ入力したりするとき、スイッチはとても身近な部品です。ブレッドボードでは簡単に試せても、いざ基板に載せるとなると、端子の向き、取り付け位置、押しやすさ、固定方法などを考える必要があります。
特にタクトスイッチ、スライドスイッチ、トグルスイッチのような部品は、回路上の役割だけでなく、人が操作する部品でもあります。この記事では、スイッチを基板に載せるときに意識したい基本を、電子工作の視点で整理します。
スイッチは電気信号を切り替える部品
スイッチは、回路をつないだり切ったりするための部品です。LEDのON/OFF、電源の切り替え、マイコンへの入力、モード選択など、さまざまな場面で使われます。
電子工作でよく使うものには、押している間だけONになるタクトスイッチ、レバーを動かして状態を切り替えるスライドスイッチ、パネルに取り付けて操作しやすいトグルスイッチなどがあります。どれも「スイッチ」ですが、操作方法や端子の構造は少しずつ違います。
また、スイッチで直接大きな電流を流すのではなく、スイッチ信号をきっかけにトランジスタを動かすスイッチ回路にすることもあります。小さな信号用のスイッチと、負荷を動かす電子スイッチ回路は分けて考えると、回路を設計しやすくなります。
タクトスイッチは端子のつながりを確認する
基板でよく使われるタクトスイッチには、4本足のものがあります。このタイプは、4本の足がすべて別々に動くわけではありません。内部では2本ずつがあらかじめつながっていて、ボタンを押したときに反対側の端子と導通する構造になっているものが多くあります。

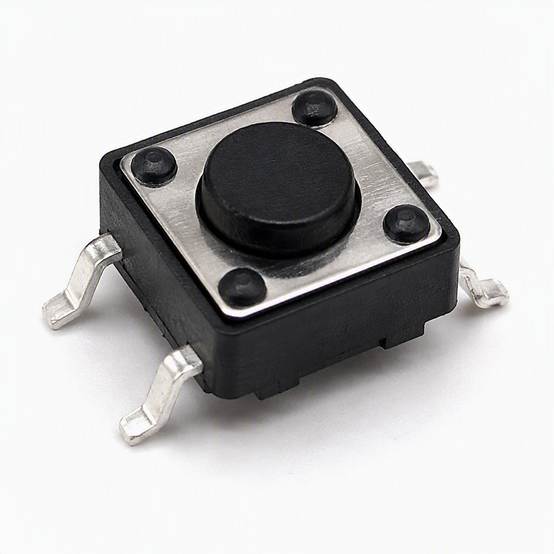

4本足のタクトスイッチの例
そのため、向きを間違えて配線すると、スイッチを押していないのに常につながっているような状態になることがあります。基板に載せる前に、データシートやテスターの導通チェックで、どの端子同士がつながるのかを確認すると安心です。
基板上では押しやすい位置に配置する
スイッチは、回路部品であると同時に操作部品でもあります。プリント基板の奥まった場所に置くと押しにくくなり、ケースに入れたときに指が届かないこともあります。実際に使う場面を想像して、基板の端やパネルに近い位置へ配置すると扱いやすくなります。
また、スイッチの近くに背の高い部品やコネクタを置くと、指や工具が当たりやすくなります。操作する方向、周囲の部品、ケースの穴位置を合わせて考えることが大切です。
固定の強さも意識する
スイッチは押したり動かしたりするため、基板上で力を受けやすい部品です。小さなタクトスイッチなら基板にはんだ付けするだけで使えることもありますが、頻繁に押す部分や力がかかる部分では、はんだ部分だけに負担が集中しないようにしたいところです。
大きめのスイッチやトグルスイッチでは、基板だけで支えるより、ケースやパネルに固定して配線で基板へ接続する方が安定する場合もあります。基板に直接載せるか、ケースに固定するかは、操作頻度や力のかかり方で考えましょう。
マイコン入力ではチャタリングも考える

スイッチをマイコン入力に使う場合は、チャタリングにも注意が必要です。チャタリングとは、スイッチを押した瞬間や離した瞬間に、接点が細かくON/OFFを繰り返す現象です。人間には一度押しただけに見えても、マイコン側では複数回押されたように読み取ることがあります。
チャタリングの対策としては、プログラム側で短い待ち時間を入れる、入力を何回か読んで安定してから判定するなどのソフト的なアプローチがあります。また、ハード的にも、抵抗やコンデンサを使うなどの対策があります。基板設計では、スイッチの端子だけでなく、信号の読み取り方もセットで考えると安定します。
まとめ:スイッチは端子・向き・操作性をセットで見る
スイッチを基板に載せるときは、単に回路図どおりにつなぐだけでなく、端子のつながり、部品の向き、押しやすさ、固定の強さを確認することが大切です。
電子工作では、まずテスターで端子の導通を確認し、実際に押したときの使いやすさを想像して配置してみましょう。スイッチまわりを丁寧に設計すると、完成後の操作感や信頼性が大きく変わります。
