LED基板を自作する方法|電流制限抵抗と放熱の基本
1 min
- LEDには電流制限が必要
- 抵抗の場所と数を考える
- 抵抗の発熱と定格も確認する
- 配線の太さと電源容量を見る
- 極性とシルク表示を忘れない
- まとめ

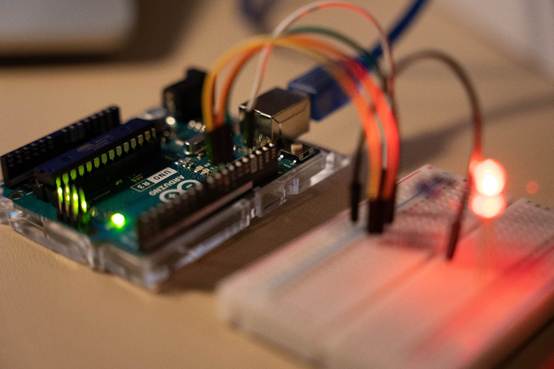

LEDを使った電子工作では、ブレッドボードで光らせるだけなら比較的簡単です。しかし、LED基板として自作する場合は、ただLEDを並べて配線すればよいわけではありません。
特に大切なのが、電流制限と放熱です。LEDは小さな部品ですが、流す電流を間違えると壊れたり、明るさが安定しなかったりします。また、LEDを多く使う場合や、高輝度LED、パワーLEDを使う場合は、熱の逃がし方も考える必要があります。
LEDには電流制限が必要

LEDは、電圧をかければ自動的に適切な電流で光る部品ではありません。必要以上の電流が流れると、LEDが熱くなり、寿命が短くなったり故障したりする原因になります。
そのため、基本的なLED回路では、LEDと直列に電流制限抵抗を入れます。抵抗値は、電源電圧、LEDの順方向電圧、流したい電流から考えます。電子工作では、LEDの明るさだけでなく、部品に無理をさせないことも大切です。
抵抗の場所と数を考える
LED基板を自作するときは、抵抗をどこに置くかも決めておきます。LEDを1個だけ光らせるなら、LEDと抵抗を直列につなぐだけで考えやすいです。
複数のLEDを並べる場合は、すべてのLEDに同じように電流が流れるとは限りません。LEDを並列にする場合は、LEDごと、またはLEDの列ごとに抵抗を入れるなど、電流の偏りを防ぐ考え方が必要です。
抵抗の発熱と定格も確認する

LEDの電流を制限する抵抗にも、電流が流れると熱が発生します。抵抗値だけを見て選ぶと、抵抗の許容電力が足りず、部品が熱くなりすぎることがあります。
特に電源電圧が高い場合や、LEDを長時間点灯させる場合は、抵抗で消費される電力も確認しておくと安心です。計算上は小さな抵抗で動く場合でも、実際には少し余裕のあるワット数の抵抗を選ぶ方が安全です。
LED基板を自作するときは、LEDだけでなく、抵抗や電源部品も発熱するものとして見ておきましょう。部品が熱くなる場所を意識して配置すると、基板全体の信頼性を高めやすくなります。
配線の太さと電源容量を見る
LEDが1個だけなら小さな消費電流でも、LEDをたくさん並べると合計の消費電流は大きくなります。基板上の配線が細すぎると、電圧降下や発熱の原因になります。
LED基板を設計するときは、LED1個あたりの電流だけでなく、基板全体でどれくらいの電流が必要かを確認しましょう。電源アダプタや電池の容量が足りているかも重要です。
放熱を考えて部品を配置する
LEDは光る部品ですが、同時に熱も出します。特に高輝度LEDやパワーLED、LEDを密集させた基板では、熱がこもりやすくなります。
放熱を意識するなら、LED同士を近づけすぎない、銅箔面を広めに取る、必要に応じてアルミ基板やヒートシンクを使う、といった工夫があります。ケースに入れる場合は、風通しのよさや周囲温度も考えておくと安心です。
極性とシルク表示を忘れない
LEDには向きがあります。アノードとカソードを逆につなぐと、正しく点灯しません。基板上には、LEDの向きやプラス・マイナスが分かるようにシルク表示を入れておくと、実装ミスを減らせます。
抵抗値や電源端子の名前も、基板上に分かりやすく書いておくと便利です。あとから修理や改造をするときにも役立ちます。
まとめ
LED基板を自作するときは、LEDを光らせることだけでなく、電流制限、抵抗選び、配線の太さ、電源容量、放熱をまとめて考えることが大切です。
小さなLED基板でも、設計の基本は同じです。安全に電流を流し、熱を逃がし、向きを間違えないように作ることで、安定して使いやすいLED基板になります。
