ICパッケージ基板とは?半導体チップとPCBをつなぐ役割
1 min
- 半導体チップとPCBの橋渡しをする
- なぜ普通のPCBに直接つなげないのか
- BGAやFC-BGAで使われる
- まとめ
ICパッケージ基板は、半導体チップとプリント基板をつなぐための小さな基板です。スマートフォンやパソコンなどの中にあるICは、半導体チップだけがそのまま大きな基板に載っているわけではありません。
半導体チップはとても小さく、端子の間隔も細かいため、一般的なプリント基板へ直接つなぐのは難しくなります。そこで、チップとPCBの間に入り、信号を受け渡す役割をするのがICパッケージ基板です。
半導体チップとPCBの橋渡しをする

ICパッケージ基板の大きな役割は、半導体チップの細かい接続を、プリント基板で扱いやすい接続へ変換することです。チップ側の端子は非常に細かく並んでいますが、PCB側ではそれより広い間隔で接続する必要があります。
つまり、ICパッケージ基板は、細かい世界と大きな基板の世界をつなぐ中間基板のような存在です。小さなチップの信号を外へ引き出し、電子機器全体の回路につなげます。

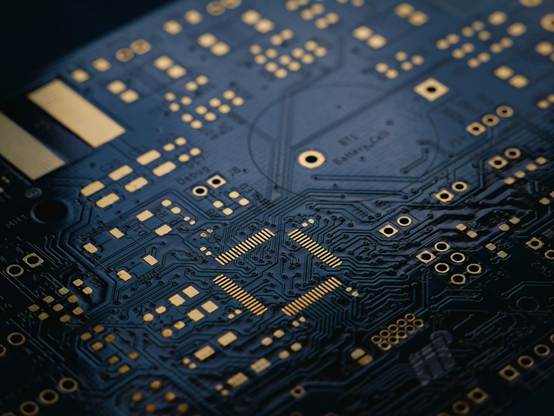

なぜ普通のPCBに直接つなげないのか

半導体チップの端子は非常に細かく、そのまま一般的なプリント基板へ直接つなぐのは難しいです。プリント基板側の配線やランドは、チップ内部の微細な端子ほど細かく作られていませんし、もしそこまで微細に作ろうとするとコストも上がってしまいます。
ICパッケージ基板は、チップ側の細かい接続を少しずつ広げ、最終的にPCBへ実装しやすい端子配置へ変換します。この働きにより、小さな半導体チップを、電子機器の大きな回路の中で扱えるようになります。
また、接続を変換するだけでなく、チップを外部環境から守り、発生した熱を逃がす役割もあります。つまりICパッケージ基板は、単なる中継用の部材ではなく、半導体チップを実際の製品で使える形にするための重要な土台です。
BGAやFC-BGAで使われる
ICパッケージ基板は、BGAやFC-BGAのような高密度な半導体パッケージでよく使われます。BGAとは、Ball Grid Arrayの略で、ICパッケージの裏面にはんだボールを格子状に並べた方式です。
従来のICパッケージでは、部品の外側にリードと呼ばれる接続用の足が出ているものが一般的でした。一方、BGAでは接続端子がパッケージの底面側に並びます。この構造により、限られた面積の中に多くの接続点を配置しやすくなります。
BGAでは、パッケージ基板が半導体チップ側の細かい信号を受け取り、裏面のはんだボールへ配線を引き出します。そして、そのはんだボールを通じて、マザーボードなどの外部プリント基板へ接続されます。
FC-BGAは、Flip Chip-Ball Grid Arrayの略です。FCはフリップチップ接続を意味し、半導体チップを裏返して、微細なバンプでパッケージ基板に接続します。チップと基板を近い距離でつなげるため、配線が短くなりやすく、高速な信号を扱うICに向いています。
高性能なPC用CPUやGPUでは、FC-BGA系のパッケージ基板が使われることがあります。こうした基板は、有機材料を使った有機パッケージ基板として扱われることもあります。ここでいうFC-BGAは、チップをフリップチップ接続でパッケージ基板に載せ、パッケージ全体を外部のプリント基板へ接続するための高密度な構造です。
ただし、ユーザーが見るCPUの裏面の形は、製品によって異なります。そのため「PC用CPU=必ずBGA」と考えるよりも、「高性能CPUやGPUでは、チップとパッケージ基板を高密度に接続する技術が使われることが多い」と理解すると分かりやすいです。
まとめ
ICパッケージ基板は、半導体チップとプリント基板をつなぐ中間基板です。チップの細かい端子をPCBで扱える接続へ変換し、信号を外へ引き出す役割を持ちます。
また、チップを保護し、熱や電気的な接続を支える役割もあります。BGAやFC-BGA、ICパッケージ基板の構造を理解するうえでも、パッケージ基板は重要な基本になります。
