電子工作とはなにか?趣味の電子工作から始め、ブレッドボード卒業後に基板作成するステップ
1 min
- 電子工作は試して作る楽しさがある。
- 最初はブレッドボードで試す
- ユニバーサル基板で固定する
- 回路をブロック単位に分解して設計する
- ユニバーサル基板からプリント基板に進むタイミングとは?
- 基板化前に確認しておいたほうがいいこと
- まとめ:基板化は電子工作の完成度を上げてくれる
電子工作は試して作る楽しさがある。
電子工作とは、電子部品を使って自分で回路を作り、動かしてみる工作です。LEDを光らせたり、スイッチで音を鳴らす、センサーで温度を測る、マイコンでモーターを動かすなど、身近な部品を組み合わせて形にできるのが魅力です。

趣味の電子工作では、最初から完璧なものを作る必要はありません。まずはブレッドボードで試し、動いたら少しずつ改良していく流れが自然です。失敗しながら直していく過程も、電子工作の大きな楽しさです。

最初はブレッドボードで試す
電子工作を始めたばかりのころは、ブレッドボードが便利です。はんだ付けをしなくても部品を差し込むだけで回路を試せるため、LEDや抵抗、スイッチ、センサー、マイコンの動作確認に向いています。
ただし、ブレッドボードは仮配線のため、振動や接触不良に弱いです。また、配線が複雑になってジャンパーワイヤが増えると、どこにつながっているのか分かりにくくなることもあります。構成を確定させて、しっかりとしたものを作りたい場合は、次のステップとして基板化を考えるとよいでしょう。
ユニバーサル基板で固定する
ブレッドボードで回路が動いたら、ユニバーサル基板に移す方法があります。ユニバーサル基板は、穴が規則的に並んだ基板で、部品をはんだ付けして固定できます。はんだで固定する分ブレッドボードよりも振動や接触不良に強いです。ただし、配線は線が必要なため、複雑な配線の場合はやはりどことどこがつながっているかわかりにくくなってしまいます。
最初の基板作成では、いきなりきれいな配線を目指すよりも、電源、GND、入力、出力を分かりやすく配置することが大切です。マイコン、センサー、LED、スイッチなどの位置を先に決めておくと、配線ミスを減らせます。
回路をブロック単位に分解して設計する
基板にまとめるときは、回路をブロックごとに考えると整理しやすくなります。たとえば、電源部、マイコン部、センサー部、表示部、スイッチ部というように分けます。
ブレッドボードでは何となくつないでいた回路も、基板にすると部品の位置が固定されます。そのため、後から見ても分かる配置にしておくことが大切です。コネクタや端子台を使う場合は、どの線が何の信号なのかをメモしておくと安心です。

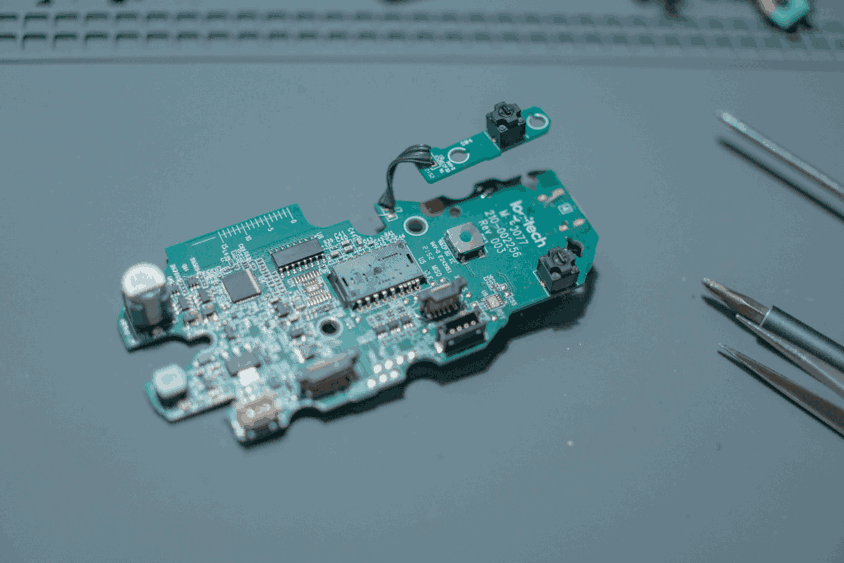

ユニバーサル基板からプリント基板に進むタイミングとは?

同じ回路を何度も作りたい、配線をきれいにしたい、ケースにぴったり入れたい、接触不良を減らしたい。こうした希望が出てきたら、プリント基板へのステップアップを考えるタイミングです。
プリント基板にすると、配線が銅パターンになるため、見た目がすっきりし、再現性も高くなります。最初は小さなLED回路やスイッチ基板など、シンプルなものから始めると取り組みやすいです。
基板化前に確認しておいたほうがいいこと
基板化する前に、回路が本当に正しく動いているかを確認しましょう。電源電圧、部品の向き、抵抗値、センサーの接続、マイコンのピン配置などを見直しておくことが大切です。ユニバーサル基板にはんだ付けしてもいいですし、動作確認だけだったらブレッドボードでもいいでしょう。
また、部品のサイズも確認しておきましょう。回路図上では同じ部品に見えても、実物の大きさや足の間隔が違うことがあります。基板を作ってから部品が入らない、ケースに収まらないという失敗を避けるため、実物の寸法を意識しておくと安心です。
まとめ:基板化は電子工作の完成度を上げてくれる
電子工作とは、試しながら学び、自分のアイデアを形にする楽しみです。趣味の電子工作では、ブレッドボードで試し、ユニバーサル基板で固定し、必要に応じてプリント基板に進む流れがおすすめです。
基板化すると、配線が整理され、壊れにくくなり、作品として使いやすくなります。最初から難しい基板を作る必要はありません。小さな回路から一つずつ基板にまとめていくことで、電子工作の理解も完成度も少しずつ高まっていきます。
