BGA基板はなぜ難しい？見えないはんだ接合と検査方法を解説
1 min
- BGAは端子が部品の下にある
- 見えないから実装確認が難しい
- 検査にはX線などが使われる
- BGA変換基板を使うと扱いやすくなることもある
- BGA基板設計ではパッドと配線に注意する
- まとめ

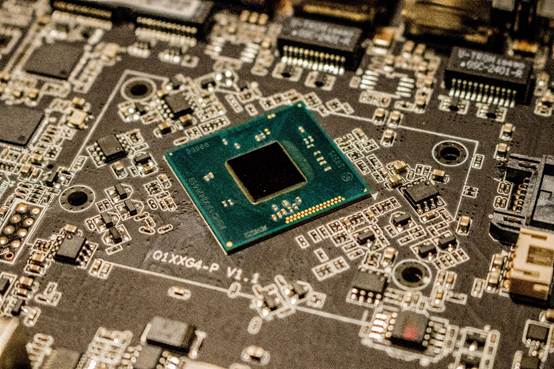

BGA基板という言葉を聞くと、少し難しそうに感じるかもしれません。BGAは「Ball Grid Array」の略で、ICの裏側に小さなはんだボールが格子状に並んだ部品パッケージです。
普通のICでは、接続用の足や端子が部品の外側に見えていることが多いです。一方、BGAでは接続部分が部品の下に隠れます。そのため、実装したあとに、はんだが正しく付いているかを目で確認しにくい点が大きな特徴です。
BGAは端子が部品の下にある

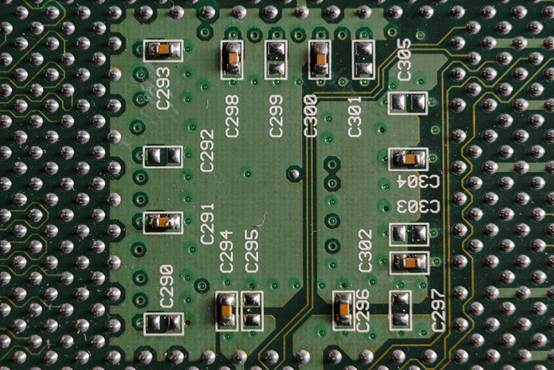

BGA部品は、パッケージの裏面に並んだはんだボールで基板と接続します。基板側には、そのはんだボールに対応するパッドがあり、リフロー炉などで加熱することで、はんだボールが溶けて接合されます。
通常のはんだごてだけで、部品の下にあるはんだボールを直接はんだ付けするのは困難です。そのため、BGA実装では、はんだペースト、部品の位置合わせ、温度管理などを含めた実装工程が重要になります。
この構造により、小さな面積の中に多くの接続点を配置できます。スマートフォン、パソコン、通信機器など、小型で高性能な電子機器に向いている方式です。
見えないから実装確認が難しい
BGA基板の実装が難しい理由は、はんだ接合部が部品の下に隠れることです。通常の表面実装部品なら、はんだの付き方を目視や顕微鏡で確認しやすいですが、BGAでは外から見える範囲が限られます。
はんだボールが正しく溶けていない、隣のボールとつながってショートしている、位置がずれている、といった不具合があっても、外観だけでは確認できないことがあります。BGAのはんだ接合では、見えない場所で不良が起きる点が大きな難しさです。
検査にはX線などが使われる
BGAの実装状態を確認するには、X線検査が使われることがあります。X線を使うと、部品の下にあるはんだボールの形や位置、ショートの有無などを確認しやすくなります。
また、BGAスコープのように、部品と基板のすき間を横から観察する方法もあります。ただし、どの方法でも、通常の部品より確認に手間がかかるため、BGA実装では設計と製造の精度が重要になります。
BGA変換基板を使うと扱いやすくなることもある
電子工作や試作では、BGA部品をそのまま扱うのは簡単ではありません。はんだボールの間隔が狭く、手作業での実装や修正が難しいためです。
どうしてもBGA用のICなどを扱いたい場合は、BGA変換基板や評価基板が選択肢になります。BGA部品を変換基板に実装し、外側に扱いやすい端子として引き出すことで、試作や評価をしやすくします。
ただし、未実装のBGA変換基板を使う場合は、結局その変換基板にBGA部品を実装する必要があります。自分で実装するのが難しい場合は、BGA実装済みのモジュールや評価ボードを使う方が現実的なこともあります。
BGA基板設計ではパッドと配線に注意する
BGA基板では、はんだボールに合ったパッド設計や、細かな配線の引き出しが必要になります。端子数が多い部品では、内側のボールからどのように信号を外へ出すかも考えなければなりません。
ピッチが狭いBGAでは、基板の層数や配線ルールが厳しくなることがあります。初心者がいきなりBGA基板を自作するよりも、まずはリード付きIC、扱いやすい表面実装部品、またはBGA実装済みモジュールから慣れていく方が安全です。
まとめ
BGA基板が難しい理由は、はんだボールが部品の下に隠れていて、接合状態を目で確認しにくいためです。小型で高密度な実装には向いていますが、設計、実装、検査の難易度は高くなります。
そもそも本当にBGAを使わないといけないのかを考えることも大切です。実装を単純にするために、リード付きICや別パッケージの部品を選ぶという判断も、試作では有効な選択肢になります。
BGAを扱うときは、見えないはんだ接合をどう確認するか、BGA変換基板や実装済みモジュールを使うか、基板設計で配線をどう引き出すかを考えることが大切です。まずはBGAの特徴を理解し、無理のない方法で試作することから始めましょう。
