NPN- vs PNP-Transistor: Hauptunterschiede, Funktionsprinzipien und Anwendungen

Sowohl NPN- als auch PNP-Transistoren sind Bipolartransistoren (BJTs), die zum Schalten und Verstärken verwendet werden. Sie haben den gleichen Dreischichtaufbau, arbeiten jedoch mit entgegengesetzten Strom- und Spannungspolaritäten.

Die Verwechslung der beiden ist eine häufige Ursache für Konstruktionsfehler, von einem Relais, das nie schaltet, bis zu einer High-Side-Last, die dauerhaft eingeschaltet bleibt.

Dieser Leitfaden erläutert die Struktur, Symbole, das Schaltverhalten und die Auswahlkriterien, die Sie benötigen, um den richtigen Transistor für Ihre Schaltung auszuwählen.

NPN- vs. PNP-Transistor: Direkter Vergleich

Was ist ein Bipolartransistor (BJT)?

Ein BJT ist ein Halbleiterbauelement mit drei Anschlüssen, das aus drei dotierten Schichten aufgebaut ist. Die Anschlüsse sind:

• Emitter (E): liefert Ladungsträger
• Basis (B): dünne mittlere Schicht, die das Bauelement steuert
• Kollektor (C): sammelt die Ladungsträger

Warum BJT bipolar genannt wird

BJTs nutzen sowohl Elektronen als auch Löcher für die Leitung. Dieser Dual-Carrier-Betrieb unterscheidet BJTs von unipolaren Bauelementen wie MOSFETs, die nur einen Trägertyp verwenden. Wenn Sie Transistortechnologien für Ihr nächstes Systemdesign vergleichen, kann ein detaillierter Vergleich von BJT vs. MOSFET helfen zu klären, welches aktive Bauteil Ihre Schaltungsziele erfüllt.

Was ist ein NPN-Transistor?

NPN-Transistorstruktur

Ein NPN-Transistor hat eine dünne P-Typ-Schicht zwischen zwei N-Typ-Schichten (Kollektor und Emitter). Elektronen sind der Majoritätsladungsträger.

Wie ein NPN-Transistor funktioniert

• Die Basis muss etwa 0,7 V positiver als der Emitter sein, um den Transistor einzuschalten.
• Im eingeschalteten Zustand tritt der Strom am Kollektor ein und am Emitter aus.
• Ein kleiner Basisstrom steuert einen viel größeren Kollektor-Emitter-Strom.

NPN-Transistorsymbol

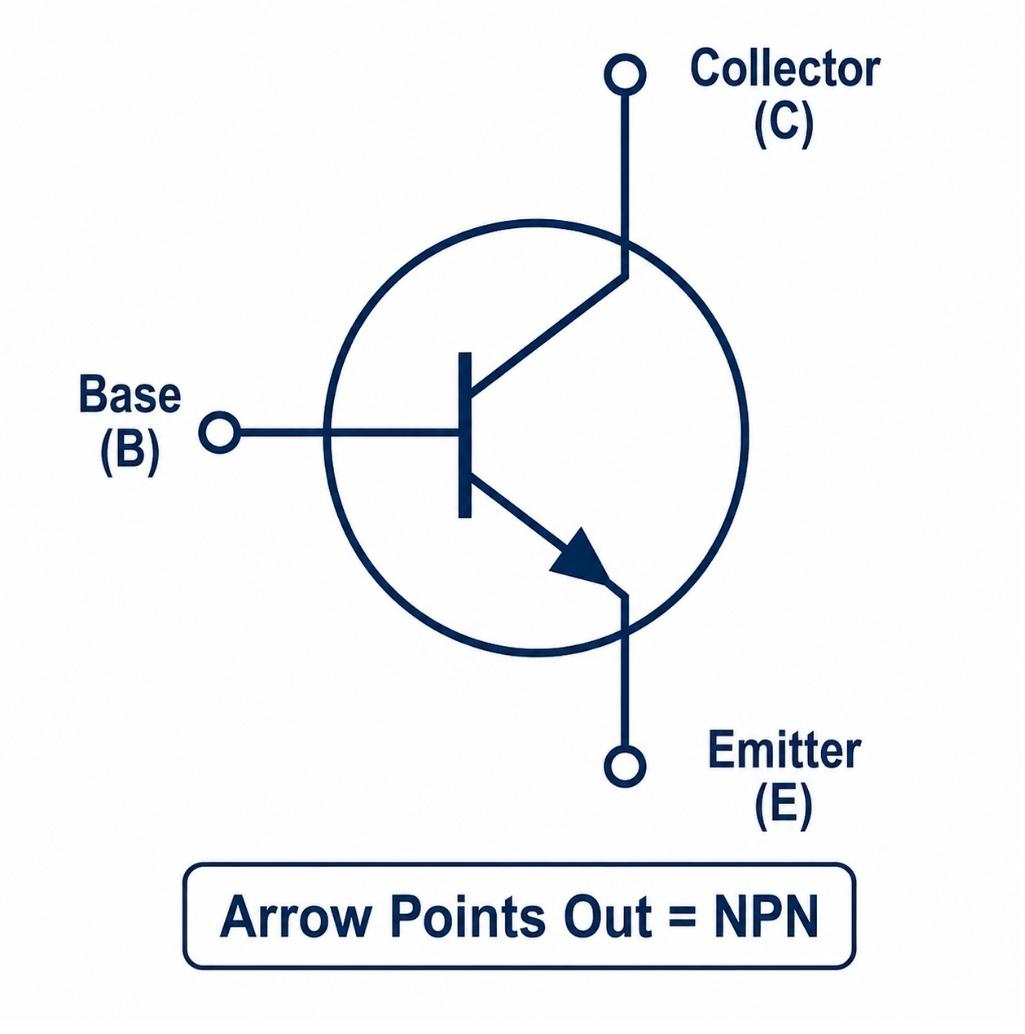

Abbildung: NPN-Transistorsymbol mit Kollektor, Basis und Emitter, wobei der Pfeil von der Basis weg zeigt.

Der Pfeil am Emitter zeigt nach außen, von der Basis weg. Dies ist der schnellste Weg, einen NPN-Transistor in einem Schaltplan zu identifizieren.

Was ist ein PNP-Transistor?

PNP-Transistorstruktur

Ein PNP-Transistor hat eine dünne N-Typ-Schicht zwischen zwei P-Typ-Schichten. Löcher sind der Majoritätsladungsträger.

Wie ein PNP-Transistor funktioniert

• Die Basis muss etwa 0,7 V unter dem Emitter liegen, um den Transistor einzuschalten.
• Im eingeschalteten Zustand fließt der Strom vom Emitter zum Kollektor.
• Ein kleiner Basisstrom (der aus der Basis fließt) steuert den größeren Emitter-Kollektor-Strom.

PNP-Transistorsymbol

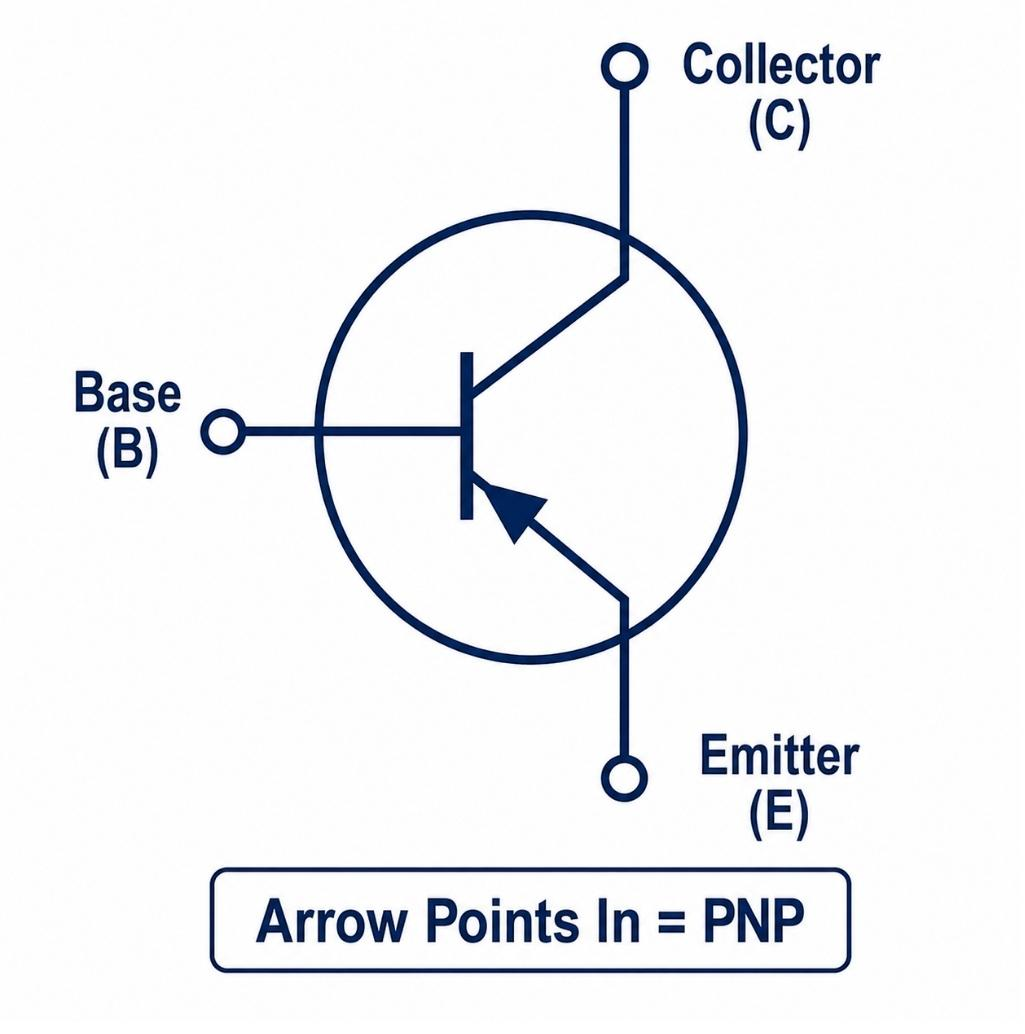

Abbildung: PNP-Transistorsymbol mit Kollektor, Basis und Emitter, wobei der Pfeil zur Basis zeigt.

Der Pfeil zeigt nach innen, zur Basis, das Spiegelbild des NPN-Symbols.

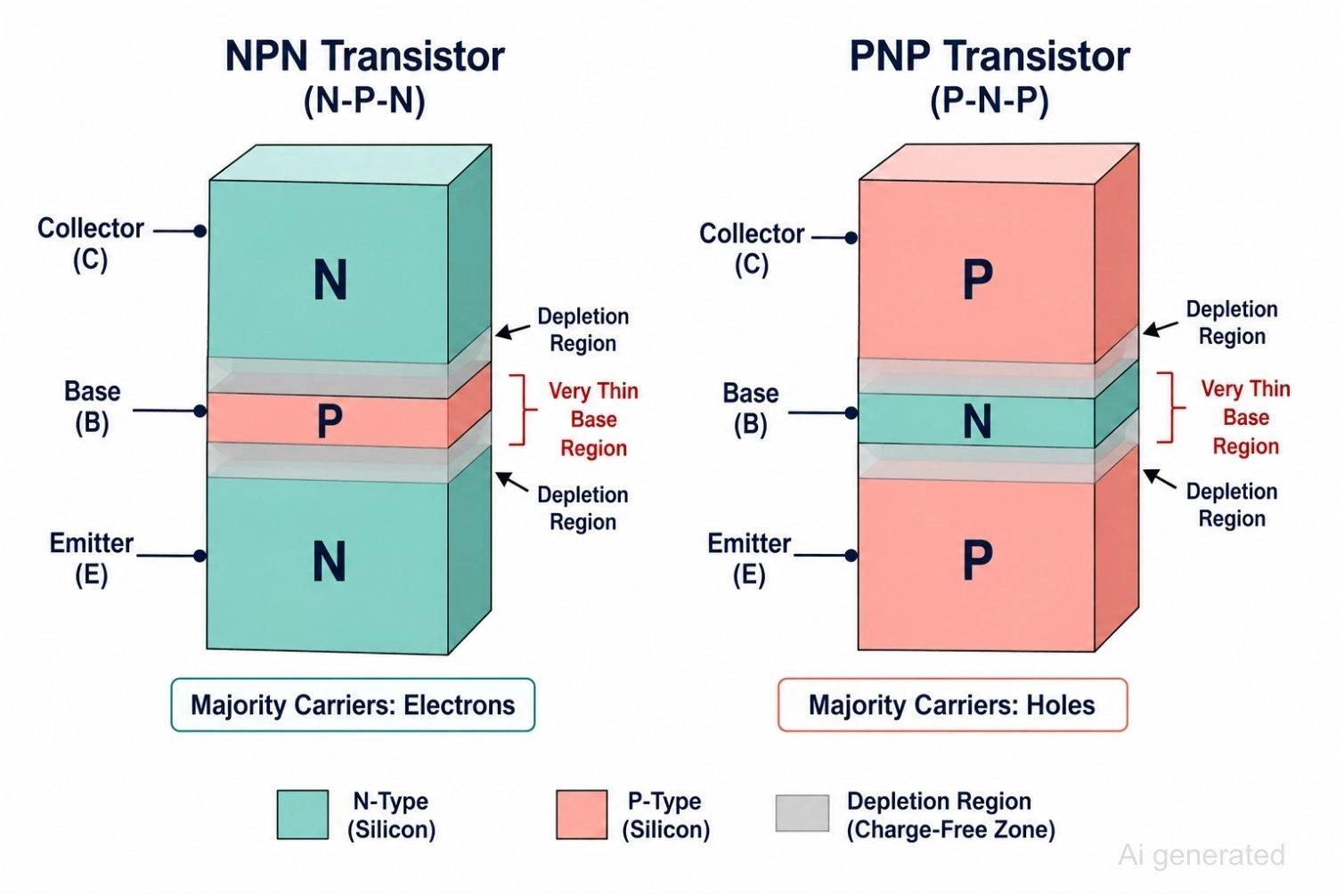

Abbildung: Vergleich der internen Halbleiterschichtstruktur von NPN- und PNP-Transistoren.

Wie man NPN- und PNP-Transistoren identifiziert

Die Pfeilregel:

• NPN = Pfeil zeigt Nicht nach innen (Pfeil zeigt nach außen)
• PNP = Pfeil zeigt nach innen (Pfeil zeigt nach innen)

Dies ist der schnellste Weg, ein Transistorsymbol in einem Schaltplan zu lesen, ohne ein Datenblatt zu prüfen.

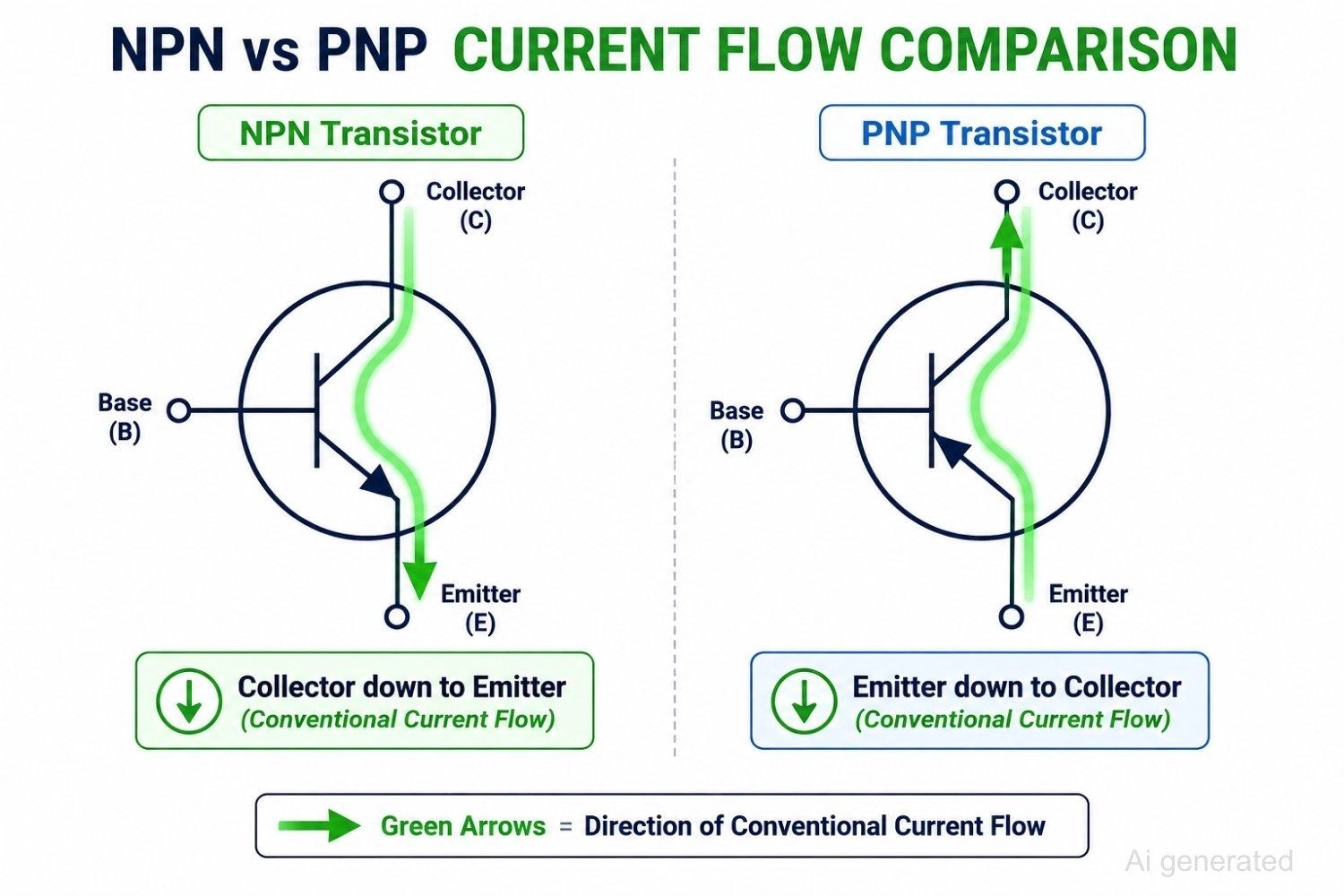

Abbildung: Vergleich der Stromflussrichtung in NPN- und PNP-Transistoren

Die Stromflussrichtung folgt der gleichen Regel wie der Pfeil: NPN leitet vom Kollektor zum Emitter, PNP leitet vom Emitter zum Kollektor.

NPN- vs. PNP-Transistor: Warum sind NPN-Transistoren häufiger?

Höhere Elektronenmobilität

Elektronen bewegen sich schneller durch Silizium als Löcher. Dieser einzelne Unterschied in der Ladungsträgermobilität liegt den meisten praktischen Unterschieden zwischen NPN- und PNP-Verhalten zugrunde.

Schnellere Schaltgeschwindigkeit

Der Mobilitätsvorteil führt zu kürzeren Anstiegs- und Abfallzeiten, weshalb NPN-Bauteile in folgenden Bereichen dominieren:

• Digitale Logik-Schnittstellen
• Eingebettete Systeme
• Mikrocontroller-Ausgangsstufen

Einfacheres massebezogenes Design

Die meisten PCB-Designs beziehen sich auf eine gemeinsame Masseleitung. Ein NPN-Transistor, der eine Last gegen Masse schaltet, fügt sich natürlich in dieses Layout ein, was ein Grund dafür ist, dass Low-Side-Schalten mit NPN zum Standardansatz in Allzweckschaltungen geworden ist, insbesondere wenn man die Vor- und Nachteile der Wahl zwischen Oberflächenmontage und Durchsteckmontage für aktive Bauteile abwägt.

Low-Side- vs. High-Side-Schalten mit NPN- und PNP-Transistoren

NPN-Transistor Low-Side-Schalten

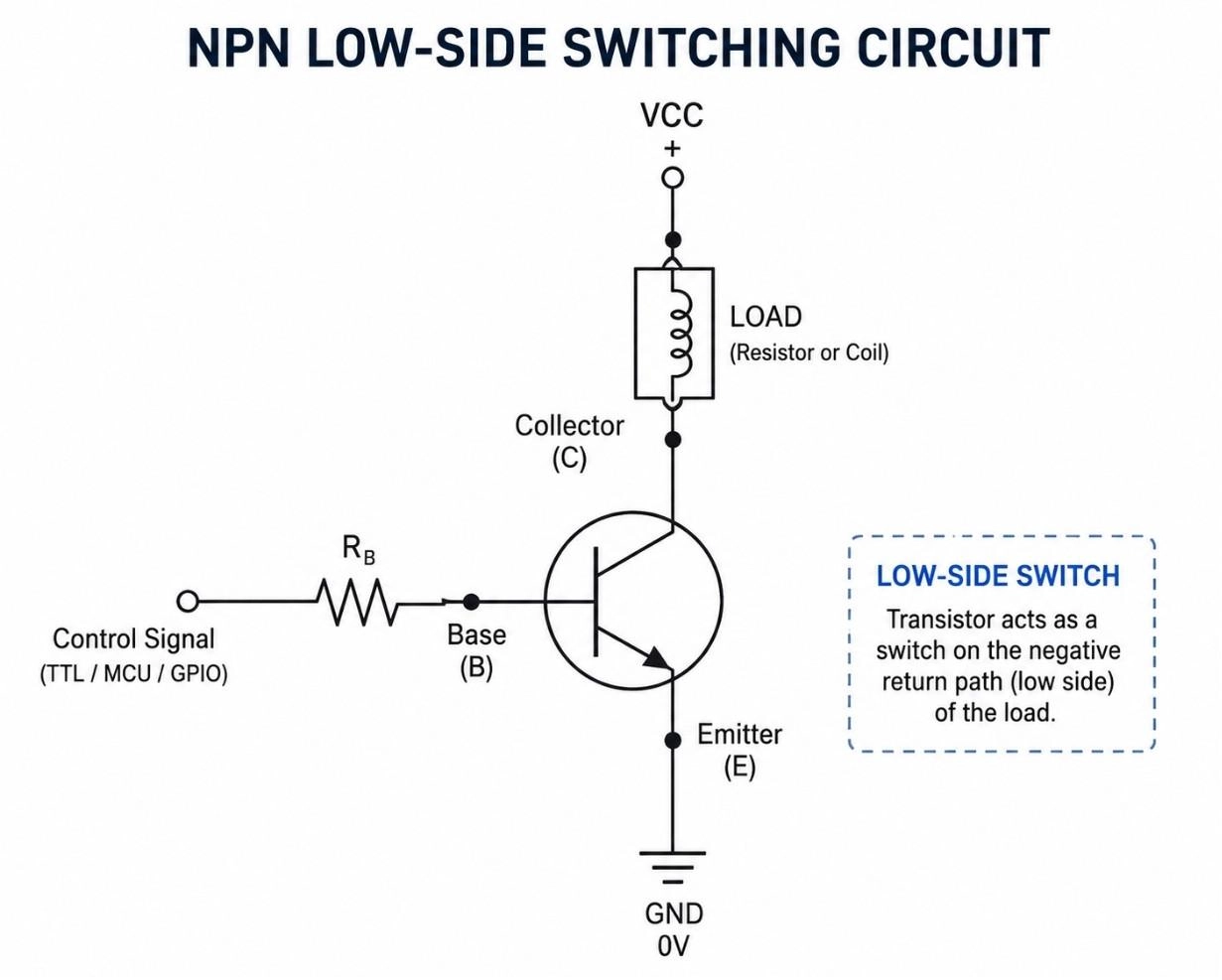

Abbildung: Schaltplan eines NPN-Transistors, der eine Last auf der Low-Side schaltet, wobei die Last an VCC angeschlossen ist und der Transistor gegen Masse schaltet.

Die Last befindet sich zwischen der Versorgungsschiene und dem Kollektor. Der Emitter des Transistors ist mit Masse verbunden, sodass der Transistor den Rückweg schaltet.

PNP-Transistor High-Side-Schalten

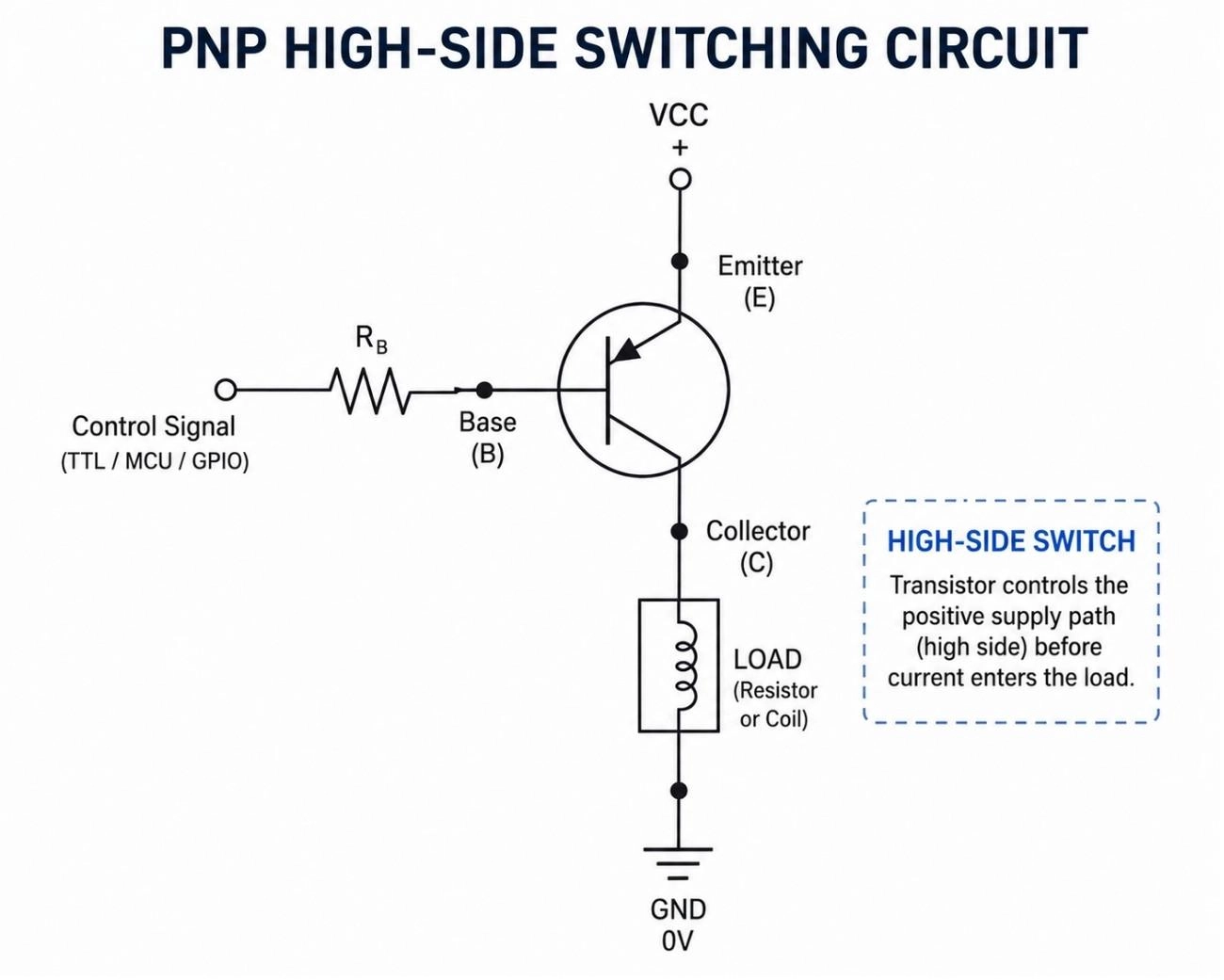

Abbildung: Schaltplan eines PNP-Transistors, der eine Last auf der High-Side schaltet, wobei der Transistor an VCC angeschlossen ist und die Last mit Masse verbunden ist.

Der Transistor befindet sich zwischen der Versorgungsschiene und der Last. Der PNP schaltet die Versorgungsseite, was die einzig praktikable Option ist, wenn der andere Anschluss der Last fest mit Masse verbunden ist.

Wann welche Konfiguration verwendet werden sollte

NPN- vs. PNP-Transistor: Stromsenken und Stromquellen

Diese Unterscheidung ist in der industriellen Automatisierung und SPS-Verdrahtung am wichtigsten, wo Sensorausgänge und SPS-Eingänge die gleiche Polarität haben müssen.

Stromsenken (NPN-Transistor)

In einer Senkenkonfiguration zieht der Transistor die Signalleitung im aktiven Zustand auf 0 V. Der Strom fließt in das Bauelement.

Stromquellen (PNP-Transistor)

In einer Quellenkonfiguration legt der Transistor im aktiven Zustand eine positive Spannung auf die Signalleitung. Der Strom fließt aus dem Bauelement zur Last.

Warum SPS-Eingänge oft NPN- oder PNP-Sensoren spezifizieren

Ein SPS-Eingangsmodul ist intern für nur eine Polarität verdrahtet, entweder einen Pull-Up (für NPN-/Senken-Sensoren) oder einen Pull-Down (für PNP-/Quellen-Sensoren). Der Anschluss des falschen Sensortyps an einen nicht passenden Eingang wird nicht korrekt registriert und kann bei mancher Hardware einen Verdrahtungsfehler verursachen. Bestätigen Sie vor der Verdrahtung immer den Sensorausgangstyp anhand der Spezifikation des SPS-Eingangsmoduls.

Häufige Anwendungen von NPN- und PNP-Transistoren

NPN-Transistoranwendungen

• LED-Schalten
• Relais-Ansteuerung
• Logikpegel-Schaltkreise
• Mikrocontroller-GPIO-Schnittstelle

NPN-Transistoren in Mikrocontroller-Projekten

NPN-Transistoren sind die Standardwahl für die Ansteuerung von Relais, Motoren und Hochstrom-LEDs von Arduino-, ESP32- und STM32-Boards. Ein logisch-hoher GPIO-Ausgang kann die Basis direkt über einen Strombegrenzungswiderstand ansteuern und die Last auf der Low-Side gegen Masse schalten. Aus diesem Grund verwenden die meisten Tutorials für Transistor-Schaltkreise für Anfänger NPN als NPN-Transistorbeispiel.

Bei der Auswahl von SMD-Gehäusen für kompakte Platinenaufbauten ist es eine wesentliche Layout-Fertigkeit zu wissen, wie man SMD-Transistorcodes entschlüsselt.

PNP-Transistoranwendungen

• High-Side-Leistungsschalter
• Leistungsmanagement- und Lasttrennschaltungen
• Komplementäre Verstärkerstufen

Ein gängiges PNP-Transistorbeispiel ist ein High-Side-Lastschalter, der eine batteriebetriebene Schaltung trennt, um den Bereitschaftsstrom zu reduzieren.

NPN- und PNP-Transistoren: Komplementäres Gegentakt-Design

NPN- und PNP-Transistoren werden häufig in Gegentakt-Ausgangsstufen gepaart, wobei jedes Bauelement eine Hälfte eines AC- oder bidirektionalen Signalzyklus übernimmt. Diese komplementäre Anordnung ist in Audioverstärkerausgängen und Motortreiberstufen üblich.

Beliebte Beispiele für NPN- und PNP-Transistoren

Diese komplementären Paare haben ähnliche Spannungs- und Stromwerte, aber entgegengesetzte Polarität, was sie als Drop-in-Ersatz nützlich macht, wenn ein Design die entgegengesetzte Schaltrichtung benötigt.

Überprüfen Sie die JLCPCB-Bauteilbibliothek, um die Verfügbarkeit der Komponenten zu bestätigen und die Beschaffung zu vereinfachen. Mit dem PCB-Bestückungsservice von JLCPCB können gängige Kleinleistungs-BJTs automatisch beschafft und bestückt werden, was Ihnen hilft, schneller vom Design zur Produktion zu gelangen.

Bereit, Ihre Schaltung zu bauen?

Für Projekte, die eine PCB-Bestückung erfordern, können Sie Ihre Designs einfach auf die JLCPCB-Plattform hochladen, auf der Angebotsseite eine sofortige Preisvoranschlag erhalten und JLCPCB Ihr Design mit den korrekten, verifizierten Transistoren bestücken lassen. Jetzt Angebot einholen

NPN- vs. PNP-Transistor: Wie man wählt

Häufig gestellte Fragen zu NPN- und PNP-Transistoren

F: Kann ich einen PNP-Transistor durch einen NPN-Transistor ersetzen?

Nein. Sie erfordern entgegengesetzte Basis-Vorspannungspolaritäten (positive Basis-Emitter-Spannung für NPN; negative für PNP) und entgegengesetzte Stromrichtungen. Das Ersetzen eines durch den anderen erfordert eine Neukonstruktion des Vorspannungsnetzwerks.

F: Warum ist ein NPN-Transistor schneller?

Seine Majoritätsladungsträger sind Elektronen, die in Silizium eine etwa zwei- bis dreimal höhere Mobilität aufweisen als die Löcher, die als Majoritätsträger in PNP-Transistoren verwendet werden, was zu schnelleren Zustandsübergängen führt.

F: Was bedeuten die Pfeile auf Transistorsymbolen?

Der Pfeil befindet sich am Emitteranschluss und zeigt den konventionellen Stromfluss im leitenden Zustand an: nach außen (von der Basis weg) für NPN und nach innen (zur Basis hin) für PNP.

F: Welcher Transistor ist besser für Arduino-Projekte geeignet?

NPN-Transistoren. Sie lassen sich leichter direkt von einem logisch-hohen Ausgang eines Mikrocontrollers (5V oder 3,3V) über einen einfachen Widerstand ansteuern, um Lasten auf der massebezogenen Low-Side zu schalten.

F: Können NPN- und PNP-Transistoren zusammen verwendet werden?

Ja. Sie werden häufig in Gegentakt-Ausgangskonfigurationen (z. B. in Verstärkern und Motortreibern) gepaart, wobei der NPN die positive Halbwelle und der PNP die negative Halbwelle übernimmt.

F: Warum sind PNP-Transistoren weniger verbreitet?

Ihre geringere Ladungsträgermobilität macht sie langsamer als NPNs. Darüber hinaus verwenden gängige Systemdesigns standardmäßig Low-Side-Schalten, wo massebezogene NPN-Konfigurationen einfacher und effizienter zu steuern sind.

F: Was ist der Spannungsabfall über einem Transistor?

Ein in Durchlassrichtung vorgespanter Basis-Emitter-Übergang fällt etwa 0,7 V ab. Wenn er als Schalter vollständig gesättigt ist, fällt die Kollektor-Emitter-Sättigungsspannung (Vce(sat)) auf einen sehr niedrigen Wert von 0,1 V bis 0,3 V, abhängig von der Last.

F: Ist ein MOSFET besser als ein Transistor?

Keiner ist universell besser. MOSFETs sind spannungsgesteuerte Bauelemente mit geringeren Leistungsverlusten bei hohen Strömen (ideal für Leistungsschaltungen), während BJTs stromgesteuert, billiger und einfacher für niederstromige Signale sind.

F: Was passiert, wenn der Basiswiderstand weggelassen wird?

Der in Durchlassrichtung vorgespannte Basis-Emitter-Übergang verhält sich wie eine offene Diode und zieht unbegrenzten Strom. Dies wird wahrscheinlich den ansteuernden GPIO-Steuerpin durchbrennen, den Transistor zerstören oder beides.

F: Ersetzen MOSFETs BJTs?

Ja, in Hochstrom-Leistungsstufen, Prozessorkernen und modernen Netzteildesigns. BJTs bleiben jedoch unersetzlich für niederstromiges Signalschalten, spezielle Analog-/HF-Schaltungen und hochgradig kostenempfindliche Systeme.

Fazit

NPN- und PNP-Transistoren erfüllen ähnliche Schalt- und Verstärkungsrollen, unterscheiden sich jedoch in Ladungsträgertyp, Stromrichtung und Basis-Vorspannungspolarität.

Für die meisten Mikrocontroller- und Embedded-Designs ist ein NPN-Transistor die einfachste Wahl. Wenn eine Last auf der positiven Versorgungsschiene geschaltet werden muss, wird ein PNP-Transistor zur besseren Lösung.

Das Verständnis des Unterschieds zwischen Low-Side- und High-Side-Schalten ist oft der entscheidende Faktor bei der Auswahl zwischen den beiden.
