What materials are used for high frequency PCBs?

JLCPCB offers high frequency PCB manufacturing with materials such as Rogers and PTFE Teflon, ideal for RF and microwave applications.

What is the typical lead time for high frequency PCBs?

Standard high frequency PCB production at JLCPCB usually takes 4~5 days, depending on material availability and complexity.

What layer counts are available for high frequency PCBs at JLCPCB?

JLCPCB supports 2 layers for high frequency PCBs, depending on order size and complexity.

Hochfrequenz-Leiterplatte

Präzision erschwinglich gemacht

JLCPCB bietet hochwertige Hochfrequenz-PCBs, verfügbar in Rogers- und PTFE-Teflon-Materialien, mit einer 2-Lagen-Option. Die Preise beginnen bei $47, mit einer schnellen 4–5-tägigen Bearbeitungszeit und branchenführender Qualitätssicherung.

2 Layers

5 pcs

Sofortangebot

Sofortangebot >

Einführung

Anwendungen

Fähigkeiten

Warum wir

How to Order

Q&A

Ressourcen

Was ist eine Hochfrequenz-Leiterplatte?

Wenn die Frequenz über ein bestimmtes Limit hinaus steigt, nehmen Signalverluste in Standard-FR4-Platinen erheblich zu. Um dem entgegenzuwirken, bieten wir eine Reihe von Hochfrequenz-PCBs an, die speziell für MHz- bis GHz-Anwendungen entwickelt wurden. Diese Platinen verwenden verlustarme dielektrische Materialien mit reduziertem Verlustfaktor, wodurch Signalabbau minimiert wird. Dies gewährleistet kontrollierte elektromagnetische Interferenzen (EMI) und zuverlässige, hochgeschwindigkeitsfähige Signalübertragung.

Gängige Materialien für Hochfrequenz-PCBs

Im Gegensatz zu Standard-FR4-Platinen können Hochfrequenz-PCBs basierend auf Dk (dielektrische Konstante) und Df (Verlustfaktor) ausgewählt werden. Je niedriger diese Werte sind, desto besser ist die Signalqualität bei hohen Frequenzen. Einige Materialien, die JLCPCB anbietet, sind:

Rogers

Rogers-Material:

RO4350B (Dk=3.48, Df=0.0037)

Rogers-RO4350B:

Dieses Material ist ein verstärktes Glas-Kohlenwasserstoff/Keramik-Material mit einer dielektrischen Konstante von 3,48 bei 10GHz, was es häufig für Hochfrequenz-Leistungsverstärker-Designs verwendet wird. Das RO4350B-Laminat hat einen niedrigen Z-Achsen-Wärmeausdehnungskoeffizienten (CTE), was eine hohe Stabilität von mehrlagigen Schaltungen gewährleistet, die durch verzinnte Durchkontaktierungen (PTH) verbunden sind.

PTFE-Teflon

PTFE-Teflon-Material:

ZYF255DA (Dk=2.55, Df=0.0018)

ZYF265D (Dk=2.65, Df=0.0019)

ZYF300CA-C (Dk=2.94, Df=0.0016)

ZYF300CA-P (Dk=3.0, Df=0.0018)

PTFE-Teflon-PCBs haben eine hervorragende Gesamtleistung im praktischen Einsatz und sind ein ideales Material für Designs mit hoher Komplexität und Zuverlässigkeit. Sie besitzen gute Temperaturbeständigkeit, starke Wärmeableitung, ausgezeichnete dielektrische Eigenschaften und gute mechanische Stabilität. Sie sind sehr langlebig im Gebrauch und können eine gewisse Menge an Oxidation und UV-Strahlung widerstehen, wodurch sie auch eine kosteneffiziente Option darstellen.

Die Vorteile von JLCPCB Hochfrequenz-PCBs

Niedriger dielektrischer Verlust

Geringere Verluste im PCB-Dielektrikum bedeuten höhere Signalstärke. Dielektrische Verluste können EMI-Ausfälle und übermäßiges Übersprechen verursachen. Mit einem niedrigen Verlustfaktor (Df) können Signalverluste bei hohen Frequenzen kontrolliert werden.

Stabile Leistung bei hohen Geschwindigkeiten

Bei hoher Geschwindigkeit bewegen sich Signale im Dielektrikumsraum, und Kupferleiter wirken als Wellenleiter. Substrate mit niedrigem Verlustfaktor (Df) gewährleisten eine bessere Signalperformance über die gesamte Platine.

Exzellente Signalintegrität

Faktoren wie Impedanzanpassung und Signalverzögerungen nehmen zu, wenn das Substrat höhere parasitäre Komponenten hat. Mit Hochfrequenz-Substraten können Verzögerungen in RF- und Hochgeschwindigkeits-Schaltungen kontrolliert werden.

Designüberlegungen für Hochfrequenz-PCBs

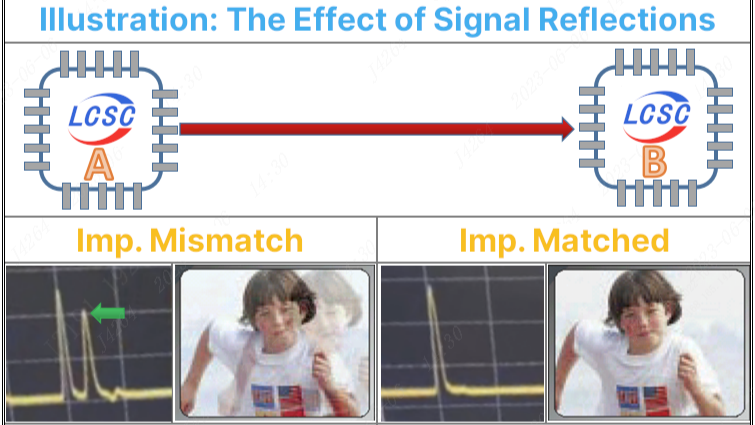

Leiterbahnbreite, Abstand und dielektrische Eigenschaften werden verwendet, um die Impedanz einzustellen. Eine Impedanzanpassung ist für eine bessere Signalübertragung erforderlich. Deshalb werden in RF-Übertragungsleitungen 50Ω, 75Ω und 100Ω verwendet.

Häufige Anwendungen von Hochfrequenz-PCBs

RF- und Mikrowellensysteme arbeiten im Bereich von 3 kHz bis 300 GHz, und Hochfrequenzanwendungen erfordern oft spezialisierte Materialien. Materialien wie Rogers werden daher verwendet, um RF-Front-End-Module zu entwerfen, die hohe Genauigkeit und minimale Signalverzerrung erfordern.

JLCPCB Hochfrequenz-PCB-Fertigungskapazitäten

Mehr über Hochfrequenz-PCB-Fähigkeiten erfahren >

Warum JLCPCB als Hochfrequenz-Hersteller wählen?

Hochfrequenz-Leistung

JLCPCB bietet Hochfrequenz-PCBs mit fortschrittlichen Materialien wie Rogers RO4350B und PTFE-Teflon, die verlustarme Leistung mit einem Dk von 2,55–3,48 und Df bis zu 0,0016 liefern. Diese Materialien gewährleisten außergewöhnliche Signalintegrität für Hochgeschwindigkeitsanwendungen von 1GHz bis 40GHz.

Zuverlässige Qualitätssicherung

Der branchenführende Qualitätssicherungsprozess von JLCPCB garantiert, dass jede PCB strengen Tests unterzogen wird, wodurch zuverlässige und konsistente Leistung bei hohen Frequenzen sichergestellt ist. JLCPCB hält hohe Standards ein, sodass Sie darauf vertrauen können, dass Ihre Designs unter anspruchsvollen Bedingungen funktionieren.

Wettbewerbsfähige Preise

Erhalten Sie hochwertige Hochfrequenz-PCBs ab nur $47. JLCPCB bietet kosteneffiziente Lösungen, ohne die Leistung zu beeinträchtigen, und macht Spitzentechnologie erschwinglich.

Schnelles Prototyping

Mit einer 4–5-tägigen Prototypen-Bearbeitung stellt JLCPCB eine schnelle Lieferung sicher, ohne Qualitätseinbußen, sodass Sie Designs schnell iterieren und verfeinern können.
