Was ist ein System-on-a-Chip (SoC)? Ein vollständiger Leitfaden für PCB-Designer

Nahezu jedes elektronische Gerät, mit dem Sie heute interagieren – von Smartphones und IoT-Sensoren bis hin zu industriellen Steuerungen und KI-Edge-Systemen – wird von einem System-on-a-Chip (SoC) angetrieben. Durch die Integration von Prozessoren, Speichercontrollern, Kommunikationsschnittstellen und spezialisierten Beschleunigern auf einem einzigen Siliziumchip liefern SoCs die Leistung, Energieeffizienz und kompakte Bauform, die moderne Elektronik erfordert.

Ob Sie einen Prozessor für ein Embedded-Linux-Design auswählen, eine KI-fähige Plattform evaluieren oder SoCs mit MCUs und FPGAs vergleichen – das Verständnis der SoC-Architektur ist für die professionelle Hardwareentwicklung unerlässlich.

In diesem ausführlichen Leitfaden erfahren Sie:

• Was ein System-on-a-Chip ist
• Wie SoCs Daten intern bewegen
• Die Hauptkomponenten moderner SoCs
• Unterschiede zwischen SoCs, MCUs, MPUs und FPGAs
• Wie KI-Beschleuniger in moderne SoC-Designs passen
• Wie Sie den richtigen SoC für ein Projekt auswählen

Was ist ein System-on-a-Chip?

Ein System-on-a-Chip (SoC) ist ein integrierter Schaltkreis, der alle wesentlichen Komponenten eines vollständigen elektronischen Systems auf einem einzigen Halbleiter-Die vereint. Während ein traditionelles Computersystem Verarbeitung, Speicher, Grafik und E/A auf mehrere über eine PCB verbundene Chips verteilt, integriert ein SoC all diese Funktionen in einem einzigen Gehäuse und teilt sich Siliziumfläche, Stromversorgungsleitungen und Hochgeschwindigkeits-On-Chip-Verbindungen.

Der entscheidende Unterschied ist der Integrationsgrad. Ein SoC ist nicht einfach ein schneller Prozessor; es ist ein vollständiges System, das Rechenleistung, Speichersteuerung, Kommunikation und Steuerlogik auf einem einzigen Die integriert.

Warum SoCs in der modernen Elektronik wichtig sind

Der Wandel von diskreten Multi-Chip-Designs hin zu SoCs wurde durch zwei zentrale, sich verstärkende Faktoren vorangetrieben:

• Miniaturisierung: Mobile Geräte, Wearables und IoT-Knoten benötigen PCB-Flächen, die diskrete Chip-Layouts unmöglich machen. Ein BGA-Gehäuse ersetzt CPU, GPU, Speichercontroller, Wireless-IC und Power-Management-Chip.
• Energieeffizienz: On-Die-Verbindungen sind um Größenordnungen kürzer als PCB-Leiterbahnen. Kürzere Leitungen bedeuten geringere Kapazität, geringere Schaltenergie und eine strengere Kontrolle der Leistungsdomänen mit blockweisem Clock Gating und DVFS (Dynamic Voltage and Frequency Scaling).

Häufige Beispiele für System-on-a-Chip

SoCs decken eine enorme Bandbreite an Leistung und Integration ab:

• Qualcomm Snapdragon 8 Elite, ein Flaggschiff-Mobil-SoC, integriert benutzerdefinierte Oryon-CPU-Kerne, eine Adreno-GPU, eine NPU der nächsten Generation, ein 5G-Modem, ISP und Wi-Fi 7 auf einem hochmodernen TSMC-3-nm-Prozessknoten.
• Apple M-Serie (M5), ein PC-Klasse-SoC, gefertigt auf einem fortschrittlichen 3-nm-Prozessknoten, nutzt ein massives Transistorbudget und eine ultraschnelle Unified-Memory-Architektur.
• Espressif ESP32-S3, ein drahtloses IoT-SoC, gebaut auf einem TSMC-40-nm-Prozess, verfügt über einen Dual-Core Xtensa LX7 und integriertes Wi-Fi + BLE.
• STM32MP1, ein industrielles SoC mit Dual-Cortex-A7- und Cortex-M4-Kernen, zielt auf Echtzeit- und Linux-Co-Prozessierung ab.

Um diese hochintegrierten Gehäuse auf einer physischen Leiterplatte unterzubringen, müssen Hardware-Ingenieure komplexe Breakout-Leiterbahnen entwerfen. Dies wird typischerweise mit HDI-Routing-Techniken (High-Density Interconnect) und speziellen BGA-Gehäusetypen erreicht, um die strukturelle und elektrische Integrität zu gewährleisten.

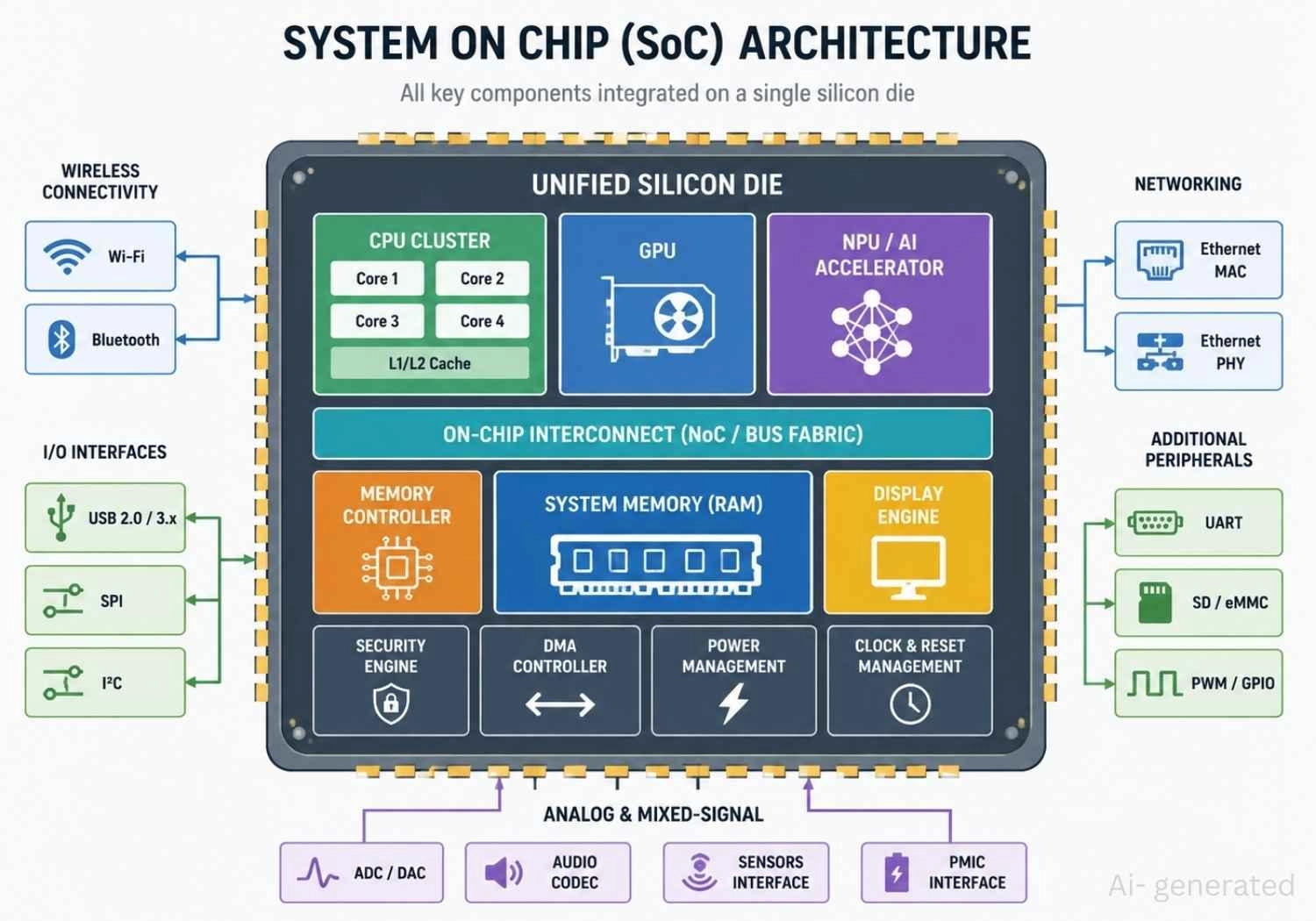

Abbildung: System-on-a-Chip-Architektur mit Hervorhebung der wichtigsten Funktionsblöcke: Verarbeitungseinheiten (CPU, GPU, NPU), Unified-Memory-Controller und Peripheriebusse einschließlich USB, SPI, I2C, Ethernet und Wi-Fi.

Verwandeln Sie Ihr SoC-Design in ein echtes Produkt

JLCPCB bietet schnelle PCB-Fertigung und hochwertige PCB-Bestückungsdienste, die für IoT-Geräte, industrielle Steuerungen, KI-Edge-Hardware und andere SoC-basierte Designs geeignet sind.Jetzt Angebot einholen

Wie ein System-on-a-Chip funktioniert

Integration eines gesamten Systems auf einem Die

In einem diskreten Multi-Chip-Design kommuniziert ein Prozessor über PCIe-Lanes mit einer GPU, greift über einen separaten Speichercontroller-IC auf DRAM zu und erreicht Peripheriegeräte über einen Chipsatz, wobei alle Signale über PCB-Leiterbahnen mit begrenzter Bandbreite und messbarer Ausbreitungsverzögerung und Leistungsverlust an jeder Schnittstelle reisen.

Ein SoC eliminiert all diese externen Pfade. Jeder Funktionsblock, einschließlich CPU-Kerne, GPU, Speichercontroller, Funkmodul und Peripheriecontroller, teilt sich dasselbe Siliziumsubstrat und kommuniziert über On-Die-Verbindungen. Das Ergebnis ist eine drastisch höhere Bandbreite, geringere Latenz und geringerer Stromverbrauch pro Operation.

Interner Datenfluss und On-Chip-Verbindungen

Das On-Chip-Verbindungsnetzwerk ist die leistungskritische strukturelle Schicht des SoC. Es orchestriert alle internen Datenpfade:

1. CPU-Kern holt Befehle aus dem L1-Befehlscache.
2. L1/L2/L3-Cache-Hierarchie absorbiert die Mehrheit der Speicheranfragen und vermeidet kostspielige DRAM-Zugriffe.
3. Speichercontroller vermittelt DRAM-Anfragen, die den Cache verfehlen, und steuert externen LPDDR- oder DDR-Speicher über eine On-Die-PHY-Schnittstelle an.
4. DMA-Controller (Direct Memory Access) bewegen Massendaten (wie Kamerabilder, Audiopuffer und Netzwerkpakete) zwischen Peripheriegeräten und Speicher, ohne die CPU zu belasten.
5. Peripherie-Subsystem (USB, PCIe, MIPI, UART, SPI, I2C) kommuniziert über den äußeren E/A-Ring mit der Außenwelt.

Anstatt auf veraltete gemeinsame parallele Busse angewiesen zu sein, die unter gleichzeitigen Datenanforderungen zusammenbrechen, nutzen moderne SoCs paketvermittelte Weiterleitung und dedizierte Punkt-zu-Punkt-Verbindungskanäle, um einen Durchsatz von Gigabyte pro Sekunde über einzelne IP-Blöcke hinweg aufrechtzuerhalten.

Abbildung: Interner Datenfluss eines SoC, der visualisiert, wie Hochgeschwindigkeits-Verarbeitungskerne über AXI-Verbindungen kommunizieren und zu AHB- und APB-Busprotokollen überbrücken.

Hauptkomponenten eines SoC

Die meisten anwendungsklassigen System-on-a-Chips verlassen sich auf einen gemeinsamen Satz grundlegender Hardwareblöcke, die in das physische Silizium integriert sind:

• CPU-Kerne: Das Prozessor-Subsystem ist das programmierbare Herz des SoC. Die meisten anwendungsklassigen SoCs verwenden Arm Cortex-A-Kerne für allgemeine Arbeitslasten, Cortex-M-Kerne für energiesparendes Management und Cortex-R-Kerne für Echtzeit-Reaktionsfähigkeit. RISC-V-Prozessoren werden zunehmend in drahtlosen und Mikrocontroller-Klasse-SoCs eingesetzt, wie die dualen RISC-V Hazard3-Kerne auf dem Raspberry Pi RP2350.
• GPU: Übernimmt Grafik-Rendering und parallele Rechenlasten (GPGPU). Moderne Chips nutzen Architekturen wie die Adreno-Serie oder Mali-400 MP2, um Display-Assets zu verarbeiten und maschinelle Lernoperationen zu beschleunigen.
• NPU und KI-Beschleuniger: Ein hochspezialisierter Co-Prozessor, der speziell für die Matrix-Multiply-Accumulate-Operationen optimiert ist, die die neuronale Netzwerkinferenz dominieren. Durch die Verwendung dedizierter Matrix-Mathematik-Arrays führen NPUs (wie der fortschrittliche Apple M5 Neural Engine) komplexe Modellmathematik mit einem Bruchteil der Leistung aus, die von Allzweck-CPUs benötigt wird.
• Speicher-Subsystem: Eine integrierte Hierarchie, die On-Die-SRAM (L1, L2 und gemeinsamer L3-Cache) mit einem On-Die-DDR-Controller/PHY-Interface kombiniert, das entwickelt wurde, um Hochgeschwindigkeits-Speichertransaktionen mit externem DRAM zu vermitteln.
• Kommunikationsschnittstellen: Physische Controller, die Daten zu externen Schnittstellen leiten. Diese sind unterteilt in Hochgeschwindigkeitsbusse (PCIe, USB 3.x, MIPI CSI/DSI, GbE) und langsame Peripherieschnittstellen (UART, SPI, I2C, GPIO).
• Power Management Unit (PMU): Verwaltet internes Clock Gating, kartiert Leistungsdomänen und kommuniziert mit externen PMICs, um dynamische Frequenzskalierung (DVFS) zu steuern.
• Sicherheits-Engines: Hardwareblöcke, die kryptografische Isolation erzwingen. Dazu gehören Secure-Boot-ROMs, Arm TrustZone-Grenzen, hardwarebeschleunigte Krypto-Engines (AES, SHA, ECC) und OTP-eFuses zum Speichern unveränderlicher Geräte-Kryptoschlüssel.

Die SoC-Architektur verstehen

Heterogene Verarbeitung

Moderne SoCs implementieren typischerweise heterogene Verarbeitung: mehrere Prozessortypen, die gleichzeitig auf einem einzigen Die arbeiten, wobei jeder Kern für eine bestimmte Arbeitslastklasse optimiert ist. Ein typisches Anwendungs-SoC integriert einen CPU-Cluster (für serielle Logik und Betriebssystemkoordination), eine GPU (für parallele Grafik- und Display-Rendering), eine NPU (für neuronale Netzwerkbeschleunigung) und Echtzeit-Controller-Kerne (wie Cortex-M- oder RISC-V-Co-Prozessoren) für Energiemanagement und latenzarme Hardware-Interaktion.

Indem spezialisierte Mathematik- und Steuerungsaufgaben an dedizierte, hardwarebeschleunigte Blöcke ausgelagert werden, anstatt alles über die Haupt-CPU zu verarbeiten, erreicht das System maximale Recheneffizienz und reduziert den Gesamtstromverbrauch erheblich.

Speicher- und Verbindungsarchitektur

Da die Datenübertragung zwischen Subsystemen erhebliche Leistung verbraucht und Latenz verursacht, sind Speicher- und Busarchitekturen der Schlüssel zur SoC-Leistung:

• Cache-Hierarchien: Arbeitsdaten werden über mehrere Cache-Ebenen auf dem Die gestaffelt. Dazu gehören Single-Cycle-private L1-Caches, Cluster-Level-L2-Caches und ein großer gemeinsamer L3- oder Last-Level-Cache (LLC), der kostspielige, latenzreiche Datenabrufe aus externem DRAM verhindert.
• On-Chip-Verbindungen (AMBA-Standard): Funktionsblöcke kommunizieren über das Industriestandard-Arm-AMBA-Protokoll (Advanced Microcontroller Bus Architecture). Anstelle von vier separaten Sub-Bussen leitet das System Daten dynamisch: APB verwaltet langsame Peripheriegeräte, AHB orchestriert mittlere Bandbreitenübertragungen, AXI wickelt leistungsstarken Speicherverkehr ab, und Network-on-Chip (NoC) skaliert die Kommunikation für massive Multicore-Layouts.
• Power Islands und Clock Gating: Moderne Architekturen unterteilen den Die dynamisch in isolierte Leistungsdomänen. Die Systemhardware schaltet Spannungsversorgungen (Power Islands) dynamisch ab oder stoppt Takte (Clock Gating) für Leerlaufblöcke Zyklus für Zyklus, wodurch sowohl aktive als auch statische Leckströme minimiert werden.

SoC vs. Mikrocontroller (MCU)

Ein Mikrocontroller integriert eine CPU, kleinen SRAM, Flash und grundlegende Peripherie (UART, SPI, I2C, ADC, Timer) auf einem Die, optimiert für kostenempfindliche, steuerungsdominierte Aufgaben, die Bare-Metal-Firmware oder ein leichtes RTOS ausführen.

Ein SoC erweitert diese Integration dramatisch, indem es eine GPU, NPU, DSP, GHz-Klasse-Multicore-CPUs, Gigabyte DRAM über einen integrierten Controller und Hochgeschwindigkeitsschnittstellen (PCIe, USB 3, MIPI) hinzufügt. Anwendungs-SoCs führen vollwertiges Linux oder Android aus.

SoC vs. Mikroprozessor (MPU)

Ein Mikroprozessor (MPU) ist ein reiner CPU-Chip, der externe Speichercontroller, GPU und Peripherie-ICs benötigt, um ein vollständiges System zu bilden. Moderne x86-Prozessoren haben den Speichercontroller und die integrierte GPU auf demselben Die absorbiert, was sie zunehmend SoC-ähnlich macht, aber sie benötigen immer noch externe Chipsätze und Plattform-Hubs, was die Unterscheidung aufrechterhält.

SoC vs. FPGA

Ein FPGA (Field-Programmable Gate Array) enthält ein Gefüge aus konfigurierbaren Logikzellen, die programmiert werden können, um nach der Herstellung jede beliebige digitale Schaltung zu implementieren. FPGAs bieten maximale Flexibilität und deterministisches Timing, verbrauchen aber mehr Leistung pro Operation und erfordern Hardwarebeschreibungslayouts zur Programmierung.

FPGA-SoC (wie der AMD Zynq UltraScale+ MPSoC) kombiniert ein hartes ARM-Verarbeitungssystem mit einem programmierbaren Logikgefüge (PL) auf demselben Die. Dies unterstützt die Ausführung eines Betriebssystems wie Linux auf den Prozessorkernen, während gleichzeitig benutzerdefinierte Echtzeitlogik im FPGA-Gefüge implementiert wird.

Abbildung: Physische Architekturunterschiede: MCU (All-in-One, niedrige Geschwindigkeit), MPU (nur CPU), SoC (hochintegriert, hohe Geschwindigkeit) und FPGA (benutzerdefiniertes programmierbares Logikarray).

System-on-a-Chip: Vor- und Nachteile

Das Verständnis der strukturellen Vorteile und Einschränkungen von SoCs hilft Hardware-Ingenieuren, Leistungsziele gegen Produktionskomplexitäten abzuwägen:

Vorteile von SoC

• Kleinere PCB-Grundfläche: Die Integration von Verarbeitungs-, Speicher- und Peripherie-Domänen in einem einzigen Gehäuse reduziert die gesamte Boardfläche und ermöglicht kompakte mobile, IoT- und Wearable-Designs.
• Geringerer Stromverbrauch: Kürzere On-Die-Verbindungen weisen geringere Kapazität und Schaltverluste auf als Board-Level-Leiterbahnen.
• Überlegene Speicherbandbreite: Co-verpackter DRAM ermöglicht Speicherübertragungsraten von Gigabyte pro Sekunde, die herkömmliches Board-Level-Routing bei niedriger Leistung nicht unterstützen kann.
• Reduzierte BOM- und Fertigungskosten: Die Konsolidierung mehrerer physischer ICs auf einen einzigen SoC senkt die Materialanzahl, reduziert die erforderliche PCB-Lagenzahl und begrenzt die Ausfallpunkte bei der Bestückung.

Nachteile von SoC

• Hohe thermische Dichte: Die Konzentration mehrerer Hochfrequenz-Subsysteme (CPU, GPU, NPU) auf einem winzigen Siliziumgehäuse erzeugt erhebliche Wärme, was ein sorgfältiges thermisches Design und PCB-Layout-Planung erfordert.
• Keine Hardware-Aufrüstbarkeit: Subsysteme sind im Silizium festgelegt. Ein Ausfall in einem Peripherieblock oder ein veraltetes Kommunikationsmodul erfordert den Austausch des gesamten Chips.
• Hohe Design- und Inbetriebnahmekomplexität: Das Entwerfen für anwendungsklassige SoCs erfordert umfangreiche Erfahrung in Hochgeschwindigkeits-Routing, komplexer Power-Sequenzierung und Board-Support-Package (BSP)-Kompilierung.

Häufige Anwendungen von System-on-a-Chip

SoC-Geräte fungieren als primäre Rechen-Engine in einer Vielzahl moderner Hardware-Plattformen:

• Smartphones und Tablets: Mobile Plattformen verlassen sich auf hochintegrierte SoCs (wie den Snapdragon 8 Elite), um Multi-GHz-Benutzerdefinierte Verarbeitungscluster, Hochfrequenz-Modems und Grafik-Engines in einem minimalen physischen Raum zu betreiben.
• IoT-Geräte: Energieeffiziente drahtlose SoCs integrieren HF-Frontends, hardwarekryptografische Zonen und optimierte Schlafzustände, um die Einsatzdauer mit winzigen Batteriezellen zu verlängern.
• Industrielle Automatisierung: Industrielle Edge-Controller priorisieren zuverlässige, deterministische physische Kommunikationsbusse wie CAN-FD und Gigabit-Ethernet mit Time-Sensitive Networking (TSN).
• Automobilelektronik: Infotainmentsysteme, Karosseriesteuergeräte und ADAS-Hardware nutzen funktionale sicherheitszertifizierte SoCs, um strenge ASIL-Standards zu erfüllen.
• KI-Edge-Computing: Intelligente Kameras und Robotiksysteme nutzen dedizierte NPUs, um komplexe neuronale Netzwerkinferenzen lokal auszuführen, ohne private Daten an Cloud-Dienste auszulagern.
• Netzwerkausrüstung: Enterprise-Switches und Sicherheitsappliances sind auf paketvermittelnde SoCs mit integrierten Gigabit-MAC-Engines und hardwarebeschleunigter Deep-Packet-Inspection angewiesen.

Der Aufstieg des KI-System-on-Chip

Warum KI-Arbeitslasten spezialisierte Hardware benötigen

Die Inferenz neuronaler Netze wird von einer Operation dominiert: Multiply-Accumulate (MAC) über große Matrizen. Verarbeitungsblöcke handhaben diese Operationen mit stark unterschiedlichen Leistungs- und Effizienzprofilen:

• CPU (Central Processing Unit): Niedrige Parallelität, maximale Betriebsflexibilität und geringe Energieeffizienz für Matrix-Mathematik. Sie ist am besten für serielle Steuerlogik und allgemeine OS-Aufgabenkoordination geeignet.
• GPU (Graphics Processing Unit): Hohe Parallelität, hohe Programmierflexibilität und moderate Energieeffizienz. Sie ist am besten für parallele Grafik-Workloads und Modelltraining geeignet.
• NPU (Neural Processing Unit): Ultrahohe feste Parallelität, minimale Programmierflexibilität und überragende Energieeffizienz. Sie ist optimiert, um hochdurchsatzstarke, energiesparende Modellinferenz am Edge auszuführen.

Edge-KI-Verarbeitung im SoC

Edge-KI bedeutet, Inferenz auf dem Gerät und nicht in der Cloud auszuführen. Die praktischen Vorteile sind konkret: Sub-Millisekunden-Latenz (kein Netzwerk-Roundtrip), keine Daten, die das Gerät verlassen (Datenschutzkonformität), Betrieb ohne Netzwerkkonnektivität und Wegfall der Kosten pro Cloud-API-Abfrage. Diese Faktoren treiben die NPU-Integration in fast jedes neue anwendungsklassige SoC voran.

Beispiele für KI-SoC

• Apple M5: Verfügt über eine Neural Engine der nächsten Generation, die branchenführende TOPS (Trillions of Operations Per Second) liefert, um On-Device Apple Intelligence und lokalisierte maschinelle Lernmodelle mühelos zu beschleunigen.
• Qualcomm Snapdragon 8 Elite: Integriert eine hochmoderne NPU, die für multimodale generative KI in Echtzeit, Live-Übersetzung und fortschrittliche On-Device-LLMs entwickelt wurde.
• NXP i.MX 8M Plus: 2,3 TOPS NPU für industrielle Bildverarbeitung und Sprach-UI am Edge (Electronic Design / NXP).
• Intel Meteor Lake / Lunar Lake: Integrierte NPU für Windows-KI-PC-Workloads (Microsoft Copilot+-Stufe).

Abbildung: KI-SoC-System mit CPU-, GPU- und dedizierten NPU-Hardwareblöcken, mit einem visuellen Datenpfad von Kameraeingängen zum NPU-Matrixbeschleuniger.

Designer-Einblick: Die Realität des benutzerdefinierten SoC-Designs

Moderne SoCs werden selten von Grund auf neu entwickelt. Die meisten Halbleiterhersteller kombinieren lizenzierte IP-Blöcke (wie CPU, GPU und Speichercontroller von Arm, Synopsys oder Cadence), benutzerdefinierte Beschleuniger und umfangreiche Verifikation, um anwendungsspezifische Plattformen zu schaffen.

So wählen Sie das richtige System-on-a-Chip für Ihr Design aus

Die Auswahl des richtigen SoC bestimmt das gesamte Leistungsbudget Ihres Projekts, den Schwierigkeitsgrad des Hardware-Layouts und die langfristige Lebensfähigkeit. Bei der Bewertung von Silizium müssen Ingenieure mehrere wichtige architektonische Vektoren sorgfältig abwägen:

• Verarbeitungsanforderungen: Analysieren Sie Ihr Arbeitslastprofil. Wählen Sie anwendungsklassige SoCs mit einer dedizierten Memory Management Unit (MMU), wenn Sie Linux ausführen müssen. Vergewissern Sie sich, dass der Chip eine NPU oder GPU enthält, wenn Sie lokale Edge-KI oder Computer-Vision-Modelle einsetzen möchten.
• Speicher- und Speicherschnittstellen: Bewerten Sie, ob das SoC externen LPDDR4/5-Speicher benötigt, der ein Hochgeschwindigkeits-PCB-Routing mit abgestimmten Leiterbahnlängen erfordert, oder ob es co-verpackten DRAM unterstützt. Stellen Sie sicher, dass der Speicherbus (wie eMMC oder PCIe) die Bootzeit- und Lese-/Schreibbandbreitenkriterien erfüllt.
• Konnektivität und E/A-Peripherie: Planen Sie Ihre erforderlichen Schnittstellen. Industrielle Designs erfordern oft CAN-FD und TSN-fähiges Ethernet. Wearables und mobile IoT-Geräte benötigen integrierte drahtlose Transceiver auf dem Die, um die zusätzlichen Kosten externer HF-Chips zu vermeiden. Designer können die physischen Gerätegehäuse-Footprints direkt in einer verifizierten Komponentendatenbank überprüfen.
• Leistungs- und thermische Einschränkungen: Berechnen Sie die thermische Verlustleistung (TDP) Ihres Systems. Energieeffiziente IoT-Knoten müssen Mikroampere-Tiefschlafzustände priorisieren, während Multi-GHz-Anwendungs-SoCs fortschrittliche PCB-Wärmeverteilung, thermische Via-Arrays oder aktive Kühlkörper erfordern. Bevor Sie Ihr Board-Layout finalisieren, reichen Sie Ihre Anforderungen in ein PCB-Angebotstool ein, um die Fertigungstoleranzen zu prognostizieren.
• Software-Ökosystem und BSP-Unterstützung: Priorisieren Sie Siliziumanbieter, die aktive Board-Support-Packages (BSPs), mainlined Linux-Kernel-Treiber und robuste SDKs bereitstellen. Die Umgehung von Treiberentwicklungshürden beschleunigt Ihren Board-Inbetriebnahmezeitplan erheblich.
• Produktlebenszyklus und Langlebigkeit: Stellen Sie sicher, dass der ausgewählte SoC-Anbieter eine offizielle Langlebigkeitszusage (typischerweise 10 bis 15 Jahre für industrielle oder automobile Komponenten) bietet, um eine vorzeitige Produktveralterung zu verhindern.

Designer-Einblick: Software-Ökosystem von SoC

Bei der Auswahl eines SoC sind Hardwarespezifikationen nur ein Teil der Entscheidung. Softwareunterstützung, BSP-Qualität, Linux-Kernel-Wartung und langfristige Komponentenverfügbarkeit haben oft einen größeren Einfluss auf den Projekterfolg als die rohe CPU-Leistung.

System-on-a-Chip vs. System-on-Module vs. System-in-Package

Für Projekte, bei denen ein kundenspezifisches Siliziumdesign außer Reichweite ist, müssen Hardware-Designer zwischen Gehäuse- und Integrationsformfaktoren wählen:

• System-on-Module (SoM): Eine vollständige Computing-Sub-Platine, die SoC, DRAM, nichtflüchtigen Speicher und Energiemanagement auf einer vorverifizierten PCB integriert. Dieses Modul wird auf einer kundenspezifischen Trägerplatine mit anwendungsspezifischen E/A-Anschlüssen montiert, was Hochgeschwindigkeits-BGA-Breakouts und DDR-Speicher-Routing vereinfacht.
• System-in-Package (SiP): Verpackt mehrere einzelne Silizium-Dies (wie einen SoC-Die zusammen mit diskreten LPDDR-Dies) in einem einzigen, einheitlichen integrierten Schaltkreisgehäuse, wobei Micro-Bumps oder Silizium-Interposer verwendet werden, um die Dichte zu maximieren.

Indem die Designkomplexität von der Silizium-Layout-Phase weg verlagert wird, können sich Entwicklungsteams auf kundenspezifische Trägerplatinen konzentrieren, die mit optimierten Bestückungsabläufen einfach herzustellen sind.

Abbildung: Strukturvergleich, der die Integrationsstile auf Die-Ebene (SoC), Gehäuseebene (SiP) und Board-Ebene (SoM) veranschaulicht.

Häufig gestellte Fragen zu System-on-a-Chip

F: Ist ein Mikrocontroller ein SoC?

Technisch gesehen qualifizieren sich die meisten Mikrocontroller als einfache SoCs, da sie CPU, Speicher und Peripherie auf einem Die integrieren. Im industriellen Sprachgebrauch impliziert "SoC" typischerweise eine höhere Integration: Multi-GHz-Anwendungsprozessoren, GPU, NPU und Linux-Fähigkeit. Die Grenze ist ein Spektrum; Espressif bezeichnet den ESP32-S3 in seinem Datenblatt ausdrücklich als "ein energiesparendes MCU-basiertes System-on-Chip (SoC)".

F: Kann ein SoC Linux ausführen?

Ja, anwendungsklassige SoCs mit einem Cortex-A oder gleichwertigem Kern, einer MMU und ausreichend DRAM führen routinemäßig Linux aus. Der Broadcom BCM2711 (Raspberry Pi 4), NXP i.MX 8M Plus, TI Sitara AM625 und Qualcomm Snapdragon führen alle Linux aus. Mikrocontroller-Klasse-SoCs (ESP32, RP2350) ohne MMU können kein Standard-Linux ausführen.

F: Was ist der Unterschied zwischen einem SoC und einer CPU?

Eine CPU (Central Processing Unit) ist ein einzelnes Verarbeitungselement – sie führt Befehle aus. Ein SoC integriert eine CPU (oder mehrere CPU-Kerne) zusammen mit GPU, NPU, Speichercontroller, Peripherie und oft drahtloser Konnektivität auf einem Die. Die CPU ist lediglich ein Block innerhalb des SoC.

F: Warum werden SoCs in Smartphones verwendet?

Smartphones erfordern die höchste Rechendichte, den geringsten Stromverbrauch und die kleinste PCB-Grundfläche aller Massenmarktproduktkategorien. Nur ein SoC, das CPU, GPU, NPU, ISP, 5G-Modem, Wi-Fi und Bluetooth in einem 100-Quadratmillimeter-Gehäuse integriert, kann diese gleichzeitigen Einschränkungen erfüllen.

F: Ist der ESP32 ein SoC oder ein MCU?

Es ist per Definition beides. Das eigene Datenblatt von Espressif beschreibt den ESP32-S3 als "ein energiesparendes MCU-basiertes System-on-Chip (SoC)". Es integriert CPU-Kerne, Wi-Fi + BLE-Funk, Krypto-Beschleuniger und einen ULP-Co-Prozessor, was eine SoC-Level-Integration in einem MCU-Klasse-Workflow und zu einem MCU-Klasse-Preis bietet.

F: Was ist der Unterschied zwischen einem SoC und einem SiP?

Ein SoC platziert alle Funktionsblöcke auf einem einzigen Halbleiter-Die. Ein SiP (System-in-Package) integriert mehrere diskrete Dies, von verschiedenen Prozessen oder Anbietern, in einem Gehäuse, unter Verwendung von Drahtbonden, Flip-Chip- oder TSV-Verbindungen. Ein SoC ist fast immer ein SiP, sobald DRAM co-verpackt ist (wie beim Apple M5), aber nicht alle SiPs enthalten einen Einzel-Die-SoC.

Fazit

Die System-on-a-Chip-Technologie hat die moderne Elektronik verändert, indem sie Prozessoren, Speicher-Subsysteme, Kommunikationsschnittstellen und spezialisierte Beschleuniger in einem einzigen Gerät integriert. Von IoT-Sensoren und industriellen Steuerungen bis hin zu Smartphones und KI-Edge-Systemen bieten SoCs die Leistung und Effizienz, die für heutige eingebettete Anwendungen erforderlich sind.

Das Verständnis der SoC-Architektur, der Speicherhierarchien, der Verbindungen und der Integrationskompromisse ermöglicht es Ingenieuren, bessere Hardware-Entscheidungen zu treffen, Entwicklungsrisiken zu reduzieren und Plattformen zu wählen, die mit den langfristigen Produktzielen übereinstimmen.
