What materials are SMT stencils made of?

Made from 304HTA stainless steel with precision tolerance up to ±0.003 mm for accurate paste deposition

What is the lead time for SMT stencil production?

Production time is typically 12 hours for standard stencils. Turnaround may vary based on complexity and custom requirements.

Can I order an SMT stencil together with my PCBs?

Yes, after selecting all PCB parameters on the PCB order page, roll to the bottom of the same page and select the "Stencil" option to start your SMT stencil order.

SMT-Stencil | Hochpräzise PCB-Stencil-Fertigung

Was ist ein SMT-Stencil?

Ein SMT-Stencil, auch PCB-Stencil genannt, ist eine präzise Edelstahl-Schablone für die Leiterplattenbestückung. Sie verfügt über lasergeschnittene Öffnungen, die exakt auf die PCB-Pads ausgerichtet sind, um eine genaue und gleichmäßige Aufbringung der Lötpaste zu gewährleisten. Dadurch werden Defekte wie Brückenbildung oder Fehlausrichtung minimiert und eine zuverlässige, hochwertige PCB-Assembly ermöglicht.

JLCPCB Stencil Überblick

Der JLCPCB-Stencil-Service ist eine der frühesten und ausgereiftesten Fertigungslinien, die nach unserem PCB-Prototyping-Service entwickelt wurden, und wird von Millionen Ingenieuren weltweit genutzt. Um einen konsistenten und präzisen SMT-Druck sicherzustellen, investieren wir kontinuierlich in modernste Fertigungsanlagen, darunter über 30 hochpräzise Laserschneidmaschinen, und verwenden 304 HTA Edelstahl mit Toleranzen von bis zu ±0,003 mm.

Wir sind auf präzise lasergeschnittene Stencil-Technologie spezialisiert und unterstützen sowohl Lötpasten- als auch Klebstoff- (Rotleim-) Anwendungen für hochwertige PCB-Assembly. JLCPCB bietet eine breite Palette an Anpassungsoptionen für Leiterplatten-Stencil, wie gerahmte und rahmenlose Stencils, Step-Stencils, Nano-Beschichtung, Elektropolieren und ultraschallbeständigen Klebstoff. Diese Verbesserungen erhöhen die Lötpastenfreigabe, steigern die First-Pass-SMT-Ausbeute und optimieren die Druckleistung für Mixed-Technology- und High-Density-PCBs.

Arten von JLCPCB-Stencils

SMT-Stencils lassen sich nach Stencil-Rahmen und Fertigungsprozess klassifizieren.

Klassifizierung nach Stencil-Rahmen

Diese Kategorie bezieht sich darauf, ob der Stencil einen Rahmen hat oder wie er unterstützt wird.

Rahmenloser Stencil

• Eigenständiges Edelstahlblech ohne Rahmen

• Flexibler und platzsparend

• Ideal für Kleinserien oder manuelle Bestückung

Gerahmter Stencil

• Der Stencil ist in einem Aluminium- oder Stahlrahmen fixiert

• Einfach zu handhaben und exakt zu positionieren

• Geeignet für automatisierte Pick-and-Place-Maschinen

Klassifizierung nach Prozess & Oberflächenfinish

Nano-Beschichtung

Schnellere Lötpastenfreigabe, gleichmäßigere Pastenablagerung, weniger Reinigung – ideal für BGA-, QFN- und andere Fine-Pitch-Bauteile.

Mehr über nano-beschichtete Stencils erfahren >

Elektropolieren

Entfernt Mikrograte, glättet die Aperturwände und verbessert die Lötpastenfreigabe – die perfekte Ergänzung zur Nano-Beschichtung.

Step-Stencil

Step-Stencils verfügen über unterschiedliche Dicken innerhalb eines Stencils und ermöglichen eine präzise Lötpastendosierung für Fine-Pitch- und High-Density-Bauteile.

Ultraschall-beständiger Klebstoff

stencil page ultrasonic resistant adhesive

Sorgt für Stabilität gerahmter Stencils während des Drucks und verhindert Vibrationen oder Verrutschen – starke Haftung, hitze- und korrosionsbeständig.

JLCPCB Stencil Fertigungskapazitäten

Mehr über Stencil-Fertigungskapazitäten anzeigen >

Wie bestellt man ein PCB-Stencil bei JLCPCB in 3 Optionen?

Warum ein SMT-Stencil von JLCPCB wählen?

Hervorragende Druckqualität

Gefertigt mit über 30 hochpräzisen Laserschneidmaschinen verfügen die Stencils über saubere, gratfreie Öffnungen mit gleichbleibender Qualität. Hergestellt aus 304 HTA Edelstahl mit Toleranzen von bis zu ±0,003 mm für eine exakte Lötpastendosierung. Optional sind Nano-Beschichtung und Elektropolieren verfügbar, um die Pastenfreigabe zu verbessern, Brückenbildung zu reduzieren und die First-Pass-SMT-Ausbeute zu erhöhen.

Wettbewerbsfähige Preise & schnelle Durchlaufzeit

Präzise lasergeschnittene Stencils ab nur $3 (100 × 100 mm). Hochwertige Nano-Beschichtung und Elektropolieren sind zu äußerst wettbewerbsfähigen, branchenführenden Preisen erhältlich.

Vollautomatisches Laserschneiden ermöglicht eine Produktion in nur 12 Stunden. Die meisten Stencil-Bestellungen werden innerhalb von 24 Stunden nach Bestätigung versendet.

Umfassende Anpassungsmöglichkeiten

Erhältlich als gerahmte und rahmenlose Stencils mit umfangreicher Anpassung – einschließlich Größe, Kontur, Dicke, Panelisierung und Aufteilung großer rahmenloser Stencils in mehrere Teile – sowie fortschrittlichen Prozessoptionen wie Nano-Beschichtung, Elektropolieren, Step-Stencils und ultraschallbeständigem Klebstoff, um vielfältige Anforderungen der PCB-Assembly zu erfüllen.

Häufig gestellte Fragen zu PCB-Stencils

Ja. Wenn Sie als Neukunde eine SMT-Schablone (Größe ≤ 380 × 280 mm) bestellen, deckt der Neukunden-Schablonengutschein die gesamten Kosten der Schablone ab. Es fallen lediglich die Versandkosten und eine zollbedingte Gebühr von 1 USD an.

View more about SMT stencil FAQs >

Was sagen Kunden über JLCPCB Leiterplatten-Stencils?

87****0A Apr 15, 2026

Sanding

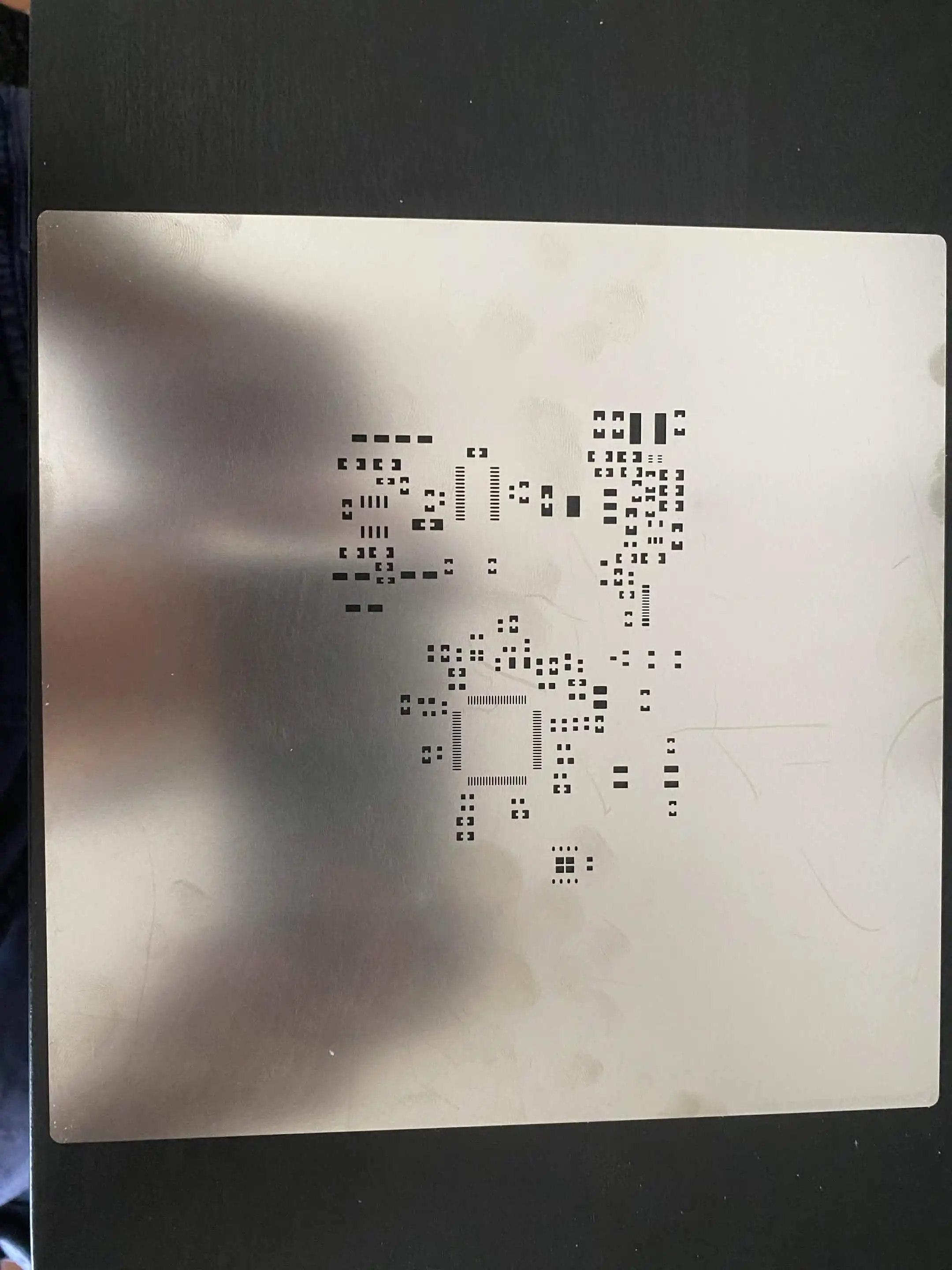

The stencil worked well and lined up perfectly with the board. I used it in the solder oven with my board and everything came out really well.

25****3A Apr 14, 2026

Sanding

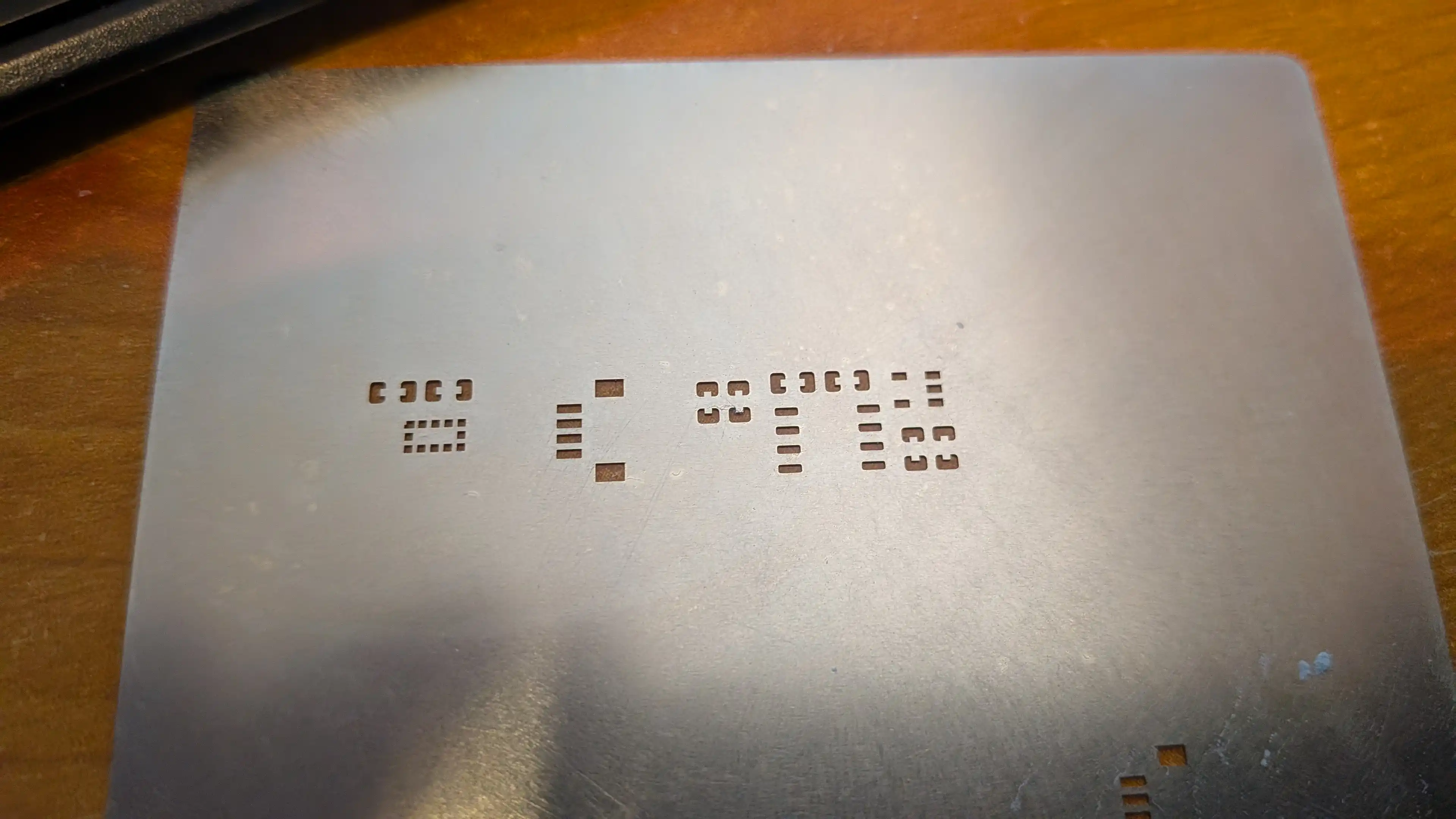

The stencil also great as usual and it precise for every footprint/soldermask.
