LED-Größen erklärt: Vollständige LED-Größentabelle, Typen, Abmessungen und Anwendungen

LEDs gibt es in verschiedenen Gehäusetypen, und die Wahl der falschen LED-Größe beeinflusst Helligkeit, PCB-Fläche, thermische Leistung und Montageverfahren. Ob Sie eine Anzeige-LED auf einem Breadboard platzieren, eine LED-Streifen-Platine entwerfen oder ein COB-Modul für einen Spot spezifizieren – die Größe ist die erste Entscheidung, die richtig getroffen werden muss.

Dieser Leitfaden behandelt alle wichtigen LED-Größenkategorien, Durchsteck-Bauformen, SMD-Gehäusecodes, COB-Modulgrößen und den Unterschied zwischen Chip-Größe und Gehäusegröße, mit einer Schnellreferenztabelle für jede Kategorie.

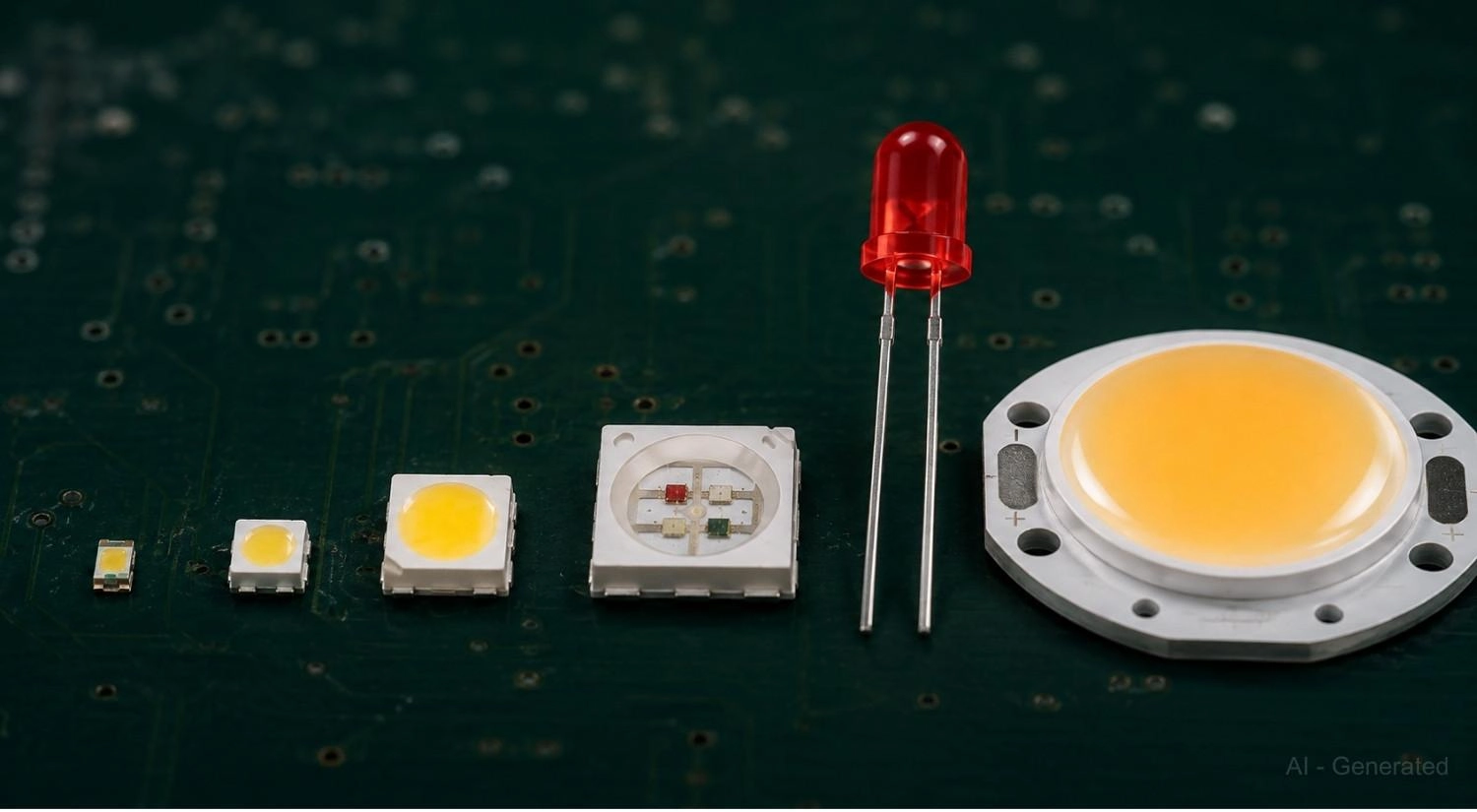

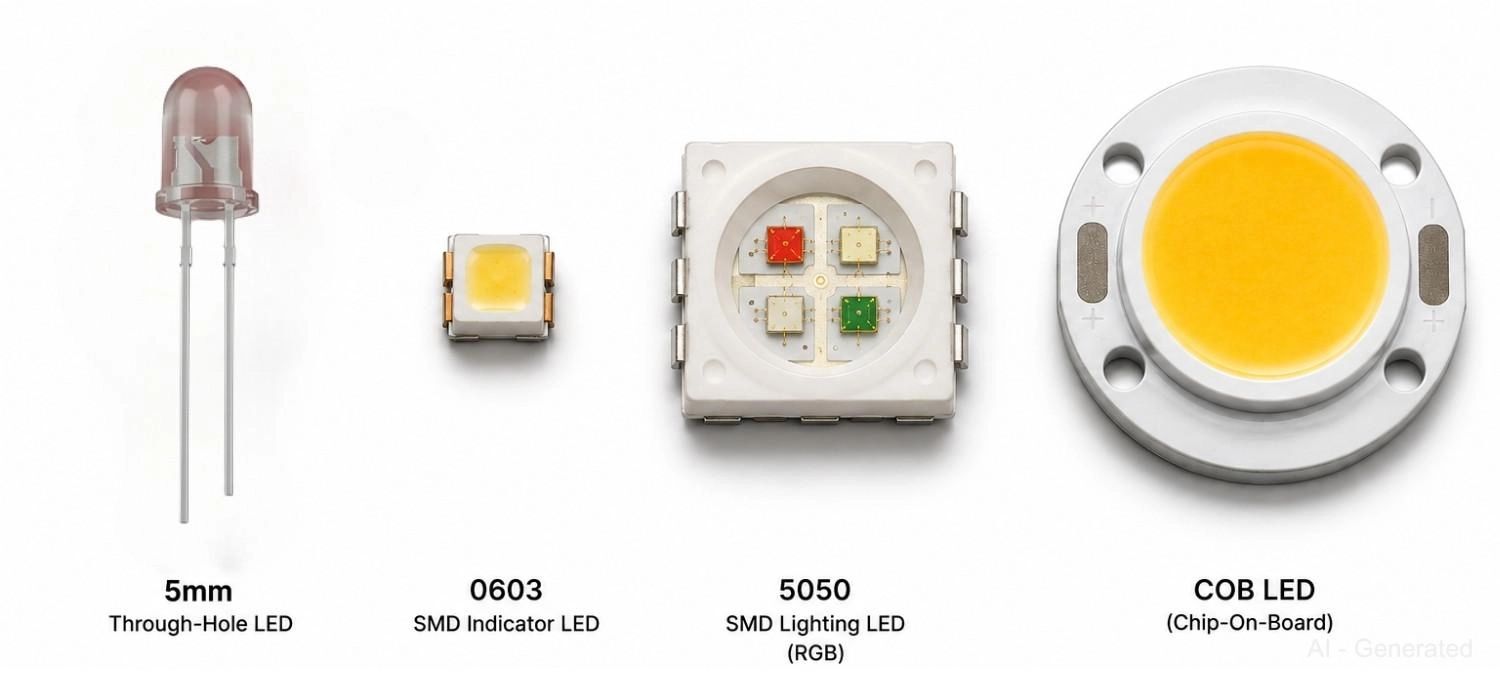

Abbildung: Zeigt die Größenprogression der LED-Gehäuse vom 0402-SMD-Chip über 5050-RGB, 5-mm-Durchsteck-LEDs bis hin zum 30-mm-COB-Modul.

Übersicht der LED-Größen

Kurze Antwort: LED-Größen fallen je nach Gehäusetyp in vier Kategorien.

• Durchsteckmontage (Through-Hole): 3 mm, 5 mm, 8 mm, 10 mm, identifiziert durch den Gehäusedurchmesser
• SMD-Anzeige-LEDs: 0402, 0603, 0805, 1206, Footprint im Teilenummerncodes (mm) kodiert
• SMD-Beleuchtung: 2835, 3528, 5050, 5630 (z. B. 2835 = 2,8 x 3,5 mm)
• COB: 10 bis 50+ mm Module, dimensioniert nach dem Durchmesser der lichtemittierenden Fläche (LES)

SMD-LED-Größen

SMD-LED-Gehäusecodes kodieren die physischen Abmessungen in Millimetern. Eine 2835 ist 2,8 x 3,5 mm; eine 5050 ist 5,0 x 5,0 mm. Es gibt zwei funktionale Klassen: Anzeigeklasse für Status-LEDs und Beleuchtungsklasse für die Ausleuchtung.

Beide Typen unterstützen die automatisierte PCB-Bestückung durch Pick-and-Place- und Reflow-Löten. Sobald eine SMD-LED ausgewählt ist, besteht der nächste Schritt darin, die Ausrichtung zu bestätigen. Hier ist dieser Leitfaden zur SMD-LED-Polarität hilfreich, um Kathodenmarkierungen und Footprint-Indikatoren bei allen Gehäusegrößen zu lesen.

SMD-LED-Größentabelle

Die Footprint-Abmessungen fließen direkt in Ihr Lötpad-Design ein. Bestätigen Sie daher immer die Pad-Geometrie anhand des Datenblatts des Herstellers.

Hinweis: Die Abmessungen sind Nennwerte. Überprüfen Sie Pad-Layout und Vf immer anhand des Komponenten-Datenblatts, bevor Sie Ihren PCB-Footprint finalisieren.

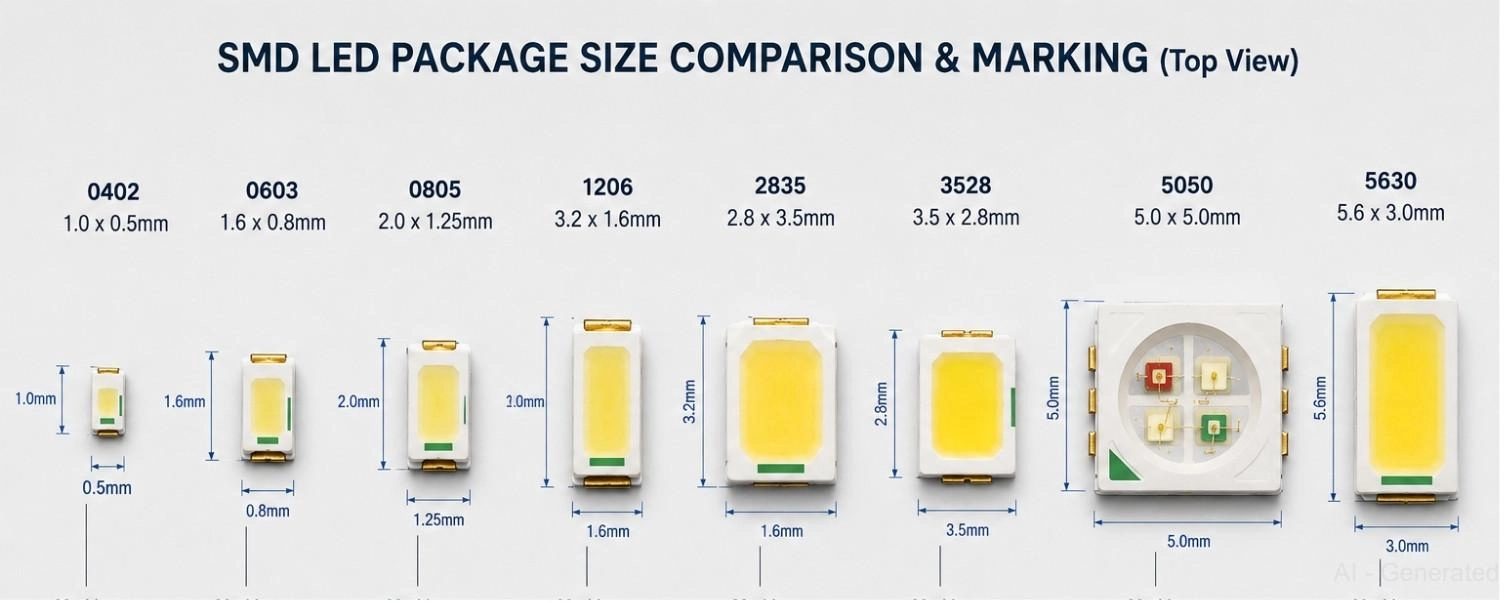

Abbildung: Größenvergleich der SMD-LED-Gehäuse mit acht Gehäusen von 0402 bis 5630

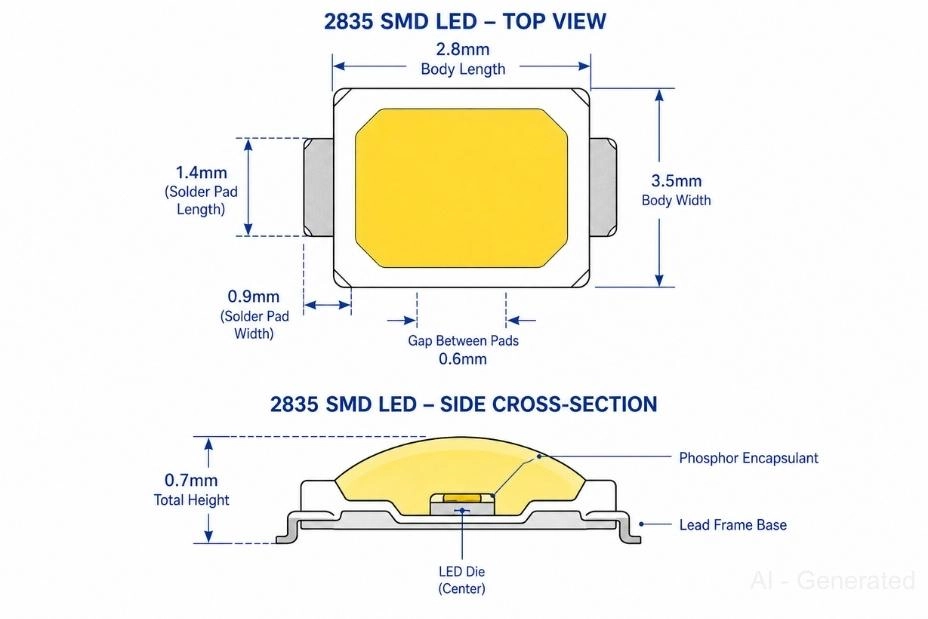

Abbildung: 2835-SMD-LED mit Ansicht von oben (Gehäuse 2,8 x 3,5 mm, Pads 0,9 x 1,4 mm) und seitlichem Querschnitt mit 0,7 mm Gesamthöhe, Die und Vergussmasse.

Die gängigsten SMD-LED-Gehäuse

0603-LEDs

• 1,6 x 0,8 mm; 0,45 mm hoch
• Am besten für PCB-Statusanzeigen auf kompakten Platinen geeignet
• Erfordert automatisiertes Pick-and-Place; nicht zuverlässig von Hand lötbar

2835-LEDs

• 2,8 x 3,5 mm; beste Lumen-pro-Watt-Ausbeute aller gängigen SMD-Gehäuse
• Das schlanke 0,70-mm-Profil eignet sich für LED-Streifen und Panel-Leuchten
• Standard in der modernen LED-PCB-Fertigung, erhältlich über die Bauteilbibliothek von JLCPCB und unterstützt durch den PCB-Bestückungsservice von JLCPCB

3528-LEDs

• 3,5 x 2,8 mm; älterer Standard, der immer noch in günstigen Dekorationsstreifen zu finden ist
• Geringere Effizienz als 2835; für neue Designs nicht empfohlen

5050-LEDs

• 5,0 x 5,0 mm; Drei-Die-Gehäuse ermöglicht RGB-Farbmischung in einer einzigen Komponente
• Standard für adressierbare Streifen (WS2812B, SK6812) und architektonische Farbbeleuchtung

Durchsteck-LED-Größen (Through-Hole)

Durchsteck-LEDs werden nach Gehäusedurchmesser dimensioniert. Der Anschlussabstand (Lead Pitch) beträgt bei allen Standardgrößen 2,54 mm (100 mil). Die längere Anschlussleitung ist die Anode.

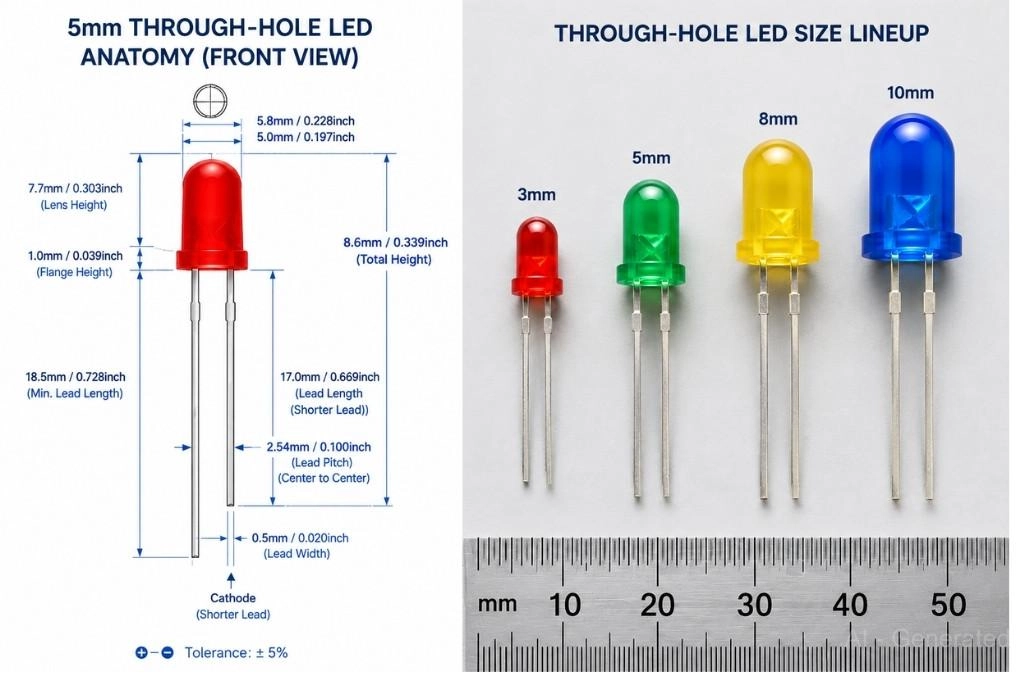

Abbildung: Durchsteck-LED mit 5-mm-LED und beschrifteten Schlüsselmaßen sowie eine Größenzusammenstellung von 3-mm- bis 10-mm-LEDs maßstabsgetreu mit Lineal.

SMD- vs. Durchsteck-LEDs

Für einen tieferen Vergleich der beiden Montagemethoden über LEDs hinaus, siehe diesen Leitfaden zu Oberflächenmontage vs. Durchsteckmontage.

COB-LED-Größen

Eine COB-LED (Chip-on-Board) verbindet mehrere Dies direkt auf einem Substrat unter einer gleichmäßigen Phosphorschicht. COBs werden nach dem LES-Durchmesser (Light-Emitting Surface) dimensioniert, nicht nach einem Footprint-Code.

Wichtige Punkte:

• Die COB-LES-Größe variiert je nach Hersteller; es gibt keinen universellen Benennungsstandard
• Erfordern einen eigenen Kühlkörper und Wärmeleitmaterial
• Werden nicht auf FR4-Leiterplatten bestückt; unterscheiden sich von SMD-Workflows

Abbildung: COB-LED-Modul mit rotem Maßpfeil, der den 30-mm-LES-Durchmesser kennzeichnet

LED-Chip-Größe vs. LED-Gehäusegröße

Die Gehäusegröße ist das äußere Gehäuse: Leadframe, Linse, Vergussmasse und PCB-Pads. Das ist es, was Teilenummern wie 0603, 2835 und 5050 beschreiben.

Chip-Größe (Die-Größe) ist der interne Halbleiter-Die. Standard-LEDs haben typischerweise einen 250 bis 500 µm großen Die in einem beliebigen Gehäuse.

Zwei LEDs mit demselben Gehäusecode können unterschiedliche Die-Größen haben, was Effizienz, Lichtstrom und Farbkonsistenz beeinflusst. Die Gehäusegröße spiegelt den Footprint wider. Die Die-Qualität spiegelt die Leistung wider.

Mini-LED- und Micro-LED-Größen

Mini-LED und Micro-LED sind aufstrebende Gehäusekategorien, die von der Display-Technologie angetrieben werden.

• Mini-LED: Die-Größe typischerweise unter 200 µm; verwendet in der Hintergrundbeleuchtung von LCD-Fernsehern und Monitoren mit Local-Dimming-Zonen
• Micro-LED: Die-Größe unter 100 µm; verwendet in AR/VR-Headsets, Smartwatches und hochauflösenden Direct-View-Displays

Keiner der beiden Typen folgt der standardmäßigen SMD-Gehäusenomenklatur; die Größen werden durch die Pixel-Pitch (unter 1 mm) und das Die-Transferverfahren definiert, nicht durch einen Footprint-Code

Diese unterscheiden sich von Standard-SMD- und COB-LEDs im Herstellungsprozess und werden nicht aus herkömmlichen Bauteilbibliotheken bezogen.

Vergleich 2835 vs. 3528 vs. 5050 SMD-LED

Abbildung: Innenlayout-Diagramm einer 5050-SMD-LED mit roten, grünen und blauen Dies in einem 5,0 x 5,0 mm großen Gehäuse mit vier Ecklötpads und Maßbeschriftungen.

So wählen Sie die richtige LED-Größe

Überprüfen Sie die Schnellreferenztabelle zur LED-Auswahl

LED-Montageverfahren

• Handlöten: 5-mm-THT, 0805, 1206
• Kleinserien-SMT: 0805, 1206, 2835
• Großserienproduktion: jedes standardisierte SMD-Gehäuse

Thermische Anforderungen

• Niedrigleistungs-Anzeigen (0402 bis 1206): Standard-FR4, keine zusätzliche Behandlung erforderlich
• Mittlere Leistung (2835, 5050): Kupferflächen unter dem Wärmepad; thermische Vias für besseren Wärmeübergang hinzufügen
• Hohe Leistung (5630, 3030, COB): Aluminiumkern-Leiterplatte (MCPCB) oder eigener Kühlkörper erforderlich
• JLCPCB PCB-Bestückung

Wenn Ihr Design produktionsreif ist, unterstützt der PCB-Bestückungsservice von JLCPCB die gesamte SMD-LED-Palette von 0603-Anzeigen bis hin zu Hochleistungs-Arrays, mit automatisierter Bestückung und AOI-Inspektion. Holen Sie sich ein sofortiges Angebot, um vom Prototyp zur Serie zu gelangen

Jetzt Angebot einholen

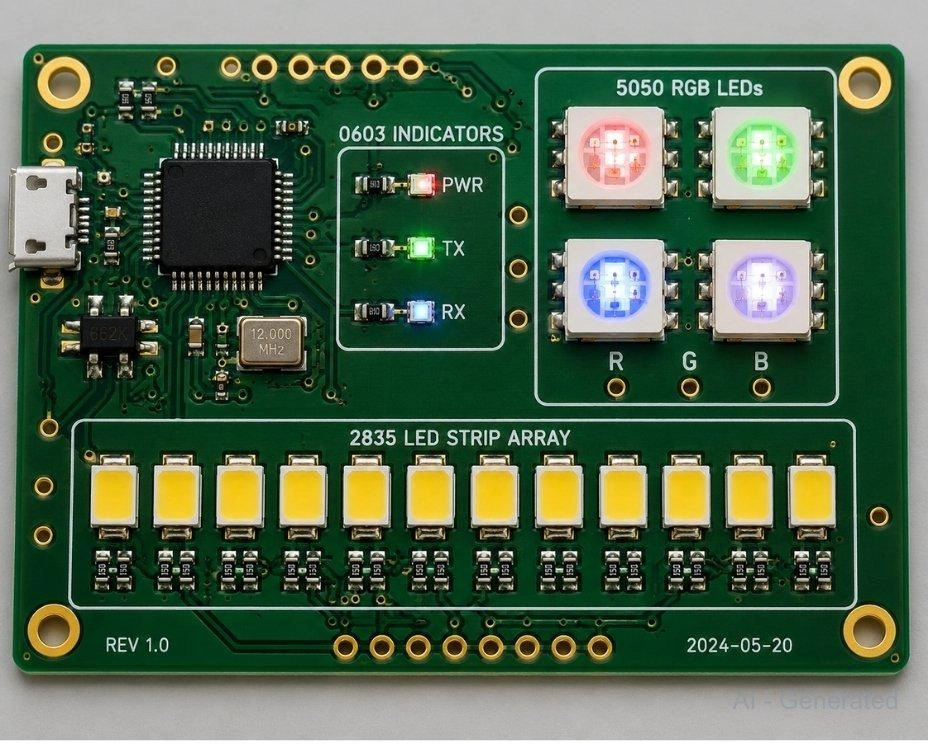

Abbildung: Bestückte Leiterplatte mit drei LED-Gehäusezonen: 0603-Anzeigen in der Nähe eines Mikrocontrollers, ein lineares 2835-Streifen-Array und ein 5050-RGB-LED-Cluster in der Ecke.

Warum die LED-Größe wichtig ist

Eine LED-Größe bezieht sich auf die physischen Abmessungen des LED-Gehäuses, gemessen entweder nach Gehäusedurchmesser (bei Durchsteck-LEDs) oder nach Footprint-Code in Millimetern (bei SMD-LEDs wie 2835 oder 5050). Die Größe bestimmt, wie die LED montiert wird, wie viel Licht sie erzeugen kann und wie sie sich in ein PCB-Design integriert.

Die LED-Größe ist nicht nur eine Frage des Footprints. Sie wirkt sich direkt darauf aus, wie Ihr Design funktioniert und wie es gebaut wird.

• Helligkeit: Größere Gehäuse unterstützen typischerweise höhere Treiberströme und einen höheren Lichtstrom
• PCB-Fläche: Der Gehäuse-Footprint bestimmt, wie viele LEDs auf eine Platine passen und wie dicht Ihr Layout sein kann
• Thermische Leistung: Gehäuse mit höherer Leistung benötigen Kupferflächen, thermische Vias oder eine Aluminiumkern-Leiterplatte (MCPCB), um innerhalb der Nenntemperatur der Sperrschicht zu bleiben
• Abstrahlwinkel: Durchsteck-Gehäuse bündeln das Licht stark (15 bis 60 Grad); SMD-Gehäuse streuen es weit (120 bis 160 Grad)
• Montageverfahren: Gehäuse unter 0805 können nicht zuverlässig von Hand gelötet werden und erfordern automatisierte Pick-and-Place-Geräte
• Kosten: Kleinere Anzeige-Gehäuse sind in der Stückzahl günstiger pro Einheit; Hochleistungs-Gehäuse kosten mehr und erfordern aufwendigere PCB-Substrate

Die richtige Größenwahl in der Designphase vermeidet die häufigsten LED-bezogenen Nacharbeiten: unzureichende Helligkeit, Überhitzung oder Montagefehler bei engen Teilungen.

Häufig gestellte Fragen zu LED-Größen

F: Was ist die gebräuchlichste LED-Größe?

Für Durchsteckmontage: 5 mm (T-1¾).
Für SMD-Beleuchtung: 2835.
Für SMD-Anzeigen: 0603.

F: Was bedeuten Zahlen wie 2835 und 5050?

Sie kodieren die physischen Abmessungen in mm. Eine 2835 ist 2,8 x 3,5 mm. Eine 5050 ist 5,0 x 5,0 mm. Die gleiche Logik gilt für jeden SMD-LED-Gehäusecode.

F: Ist 2835 besser als 3528?

Ja, für die meisten modernen Designs. Die 2835 bietet eine höhere Lumen-pro-Watt-Ausbeute und ein schlankeres 0,70-mm-Profil. Die 3528 ist ein Legacy-Gehäuse, das immer noch in günstigen Streifenprodukten zu finden ist.

F: Welche LED lässt sich am einfachsten löten?

Eine 5-mm-Durchsteck-LED lässt sich am einfachsten von Hand löten. Für SMD funktionieren 0805 und 1206 mit einem Standard-Lötkolben. Gehäuse unter 0805 benötigen automatisierte Geräte.

F: Welche LED sollte ich für eine PCB-Anzeige verwenden?

0603 mit automatisierter SMT-Bestückung, 0805 oder 1206 für Handlötung, 3-mm- oder 5-mm-THT für Frontplattenmontage.

F: Was ist eine COB-LED?

Eine COB-LED (Chip-on-Board) verbindet mehrere Dies auf einem Substrat unter einer Phosphorschicht. Dimensioniert nach LES-Durchmesser (6 bis 50+ mm). Verwendet in Spots, Downlights und Flutlichtern, nicht auf Standard-Leiterplatten.

F: Was ist der Unterschied zwischen Mini-LED und Micro-LED?

Mini-LEDs haben Dies unter 200 µm und werden für die LCD-Hintergrundbeleuchtung mit Dimming verwendet. Micro-LEDs sind unter 100 µm und zielen auf Direct-View-Displays in AR/VR und Wearables ab. Keiner verwendet Standard-SMD-Footprint-Codes.

Fazit

Die Auswahl der LED-Größe hängt von Platinenfläche, Helligkeit, Montageverfahren und thermischen Anforderungen ab. Die 5-mm-Durchsteck-LED und die 2835-SMD-LED decken die Mehrheit der gängigen Bauvorhaben ab. Für RGB verwenden Sie 5050; für Beleuchtung mit hoher Lichtleistung verwenden Sie COB oder 5630/5730.
