System-on-a-Chip vs. System-on-Module: Welches ist das Richtige für Ihr Produkt?

Ursprünglich veröffentlicht Jul 01, 2026, aktualisiert Jul 01, 2026

18 min

Inhaltsverzeichnis
  • SoM vs. SoC: Die wichtigsten Unterschiede auf einen Blick
  • SoC vs. SoM: Direkter Vergleich
  • Was ist ein System on a Chip (SoC)?
  • Was ist ein System-on-Module (SoM)?
  • Reale SoC- und SoM-Produkte
  • Kostenvergleich: System-on-Module vs. System on a Chip
  • Wann man ein SoM wählen sollte
  • Wann man ein Chip-Down-SoC-Design wählen sollte
  • Die Hybridstrategie: Mit einem SoM beginnen, dann zu einem SoC migrieren
  • Was ist eine Trägerplatine?
  • Wie sich SoC, SoM, SBC, CoM und SiP unterscheiden
  • Ist ein Compute Module dasselbe wie ein System on Module?
  • Häufig gestellte Fragen zu SoM und SoC
  • Fazit

Ein System on a Chip (SoC) integriert Verarbeitungseinheiten, Speichercontroller und Peripherieschnittstellen in einer einzigen integrierten Schaltung (IC), während ein System on Module (SoM) ein SoC mit RAM, Speicher, Stromverwaltung und unterstützender Schaltung auf einer kompakten, vorvalidierten Leiterplatte kombiniert.

Die Entscheidung zwischen diesen beiden Integrationspfaden ist eine der kritischsten strukturellen Entscheidungen im Embedded-Hardware-Engineering. Der optimale Pfad hängt von der Produktionsmenge, den Kostenzielen, der internen Layout-Expertise und den Zeitvorgaben für die Markteinführung ab.

Dieser Leitfaden bietet eine umfassende Aufschlüsselung beider Technologien, untersucht ihre internen Architekturen, vergleicht die einmaligen Entwicklungskosten (NRE) und skizziert einen praktischen Rahmen für die Wahl des richtigen Pfades für Ihr nächstes Design.

SoM vs. SoC: Die wichtigsten Unterschiede auf einen Blick

Für die meisten kommerziellen und industriellen Produkte ist die Entscheidung einfacher, als es scheint. Ein SoM bringt Ihr Produkt schneller auf den Markt bei minimalem technischem Risiko, da das Hochgeschwindigkeits-Routing, die Stromverteilungsnetzwerke und das grundlegende Hardware-Debugging bereits vom Modulhersteller abgeschlossen und validiert wurden.

Auf der anderen Seite minimiert ein Chip-Down-SoC-Design die Produktionskosten pro Einheit, aber nur, wenn Ihre Versandmenge hoch genug ist, um die erheblichen anfänglichen Entwicklungs- und Zertifizierungskosten zu amortisieren.

Diese Vorabkosten sind der entscheidende Dreh- und Angelpunkt. Das direkte Entwerfen einer kundenspezifischen Platine mit einem SoC erfordert die interne Verwaltung von Hochgeschwindigkeits-DDR-Speicher-Routing, strenger Power-Sequencing, Wärmeableitung und elektromagnetischer Verträglichkeit (EMV).

Ein SoM abstrahiert diese Herausforderungen, indem es sie in einem vorgetesteten Modul einschließt, sodass sich Ihr Entwicklungsteam vollständig auf das anwendungsspezifische Peripheriedesign konzentrieren kann. Der Nachteil sind höhere Materialkosten pro Einheit, die erst dann unwirtschaftlich werden, wenn die Produktion auf hohe Stückzahlen skaliert.

Die wichtigsten Erkenntnisse

  • Die meisten Startups & Prototypen: SoM
  • Industrie- & IoT-Produkte: SoM
  • Hochvolumige Unterhaltungselektronik: SoC
  • Wearables & ultra-kompakte Geräte: SoC
  • Schnellster Weg zum Markt: SoM

system on module vs system on a chip

Abbildung: Zeigt ein SoC als einzelnen Chip und ein SoM als eine Leiterplatte, die dieses SoC plus RAM, Speicher und Stromversorgungschips trägt.

SoC vs. SoM: Direkter Vergleich

Die Auswahl der richtigen Plattform erfordert die Bewertung der technischen Ressourcen, der Lebensdauererwartungen und der Produktanforderungen. Die folgende Tabelle vergleicht diese beiden Ansätze anhand wichtiger Metriken.

EntwurfsmetrikChip-Down-SoC-DesignModulares SoM-Design
Hardware-IntegrationNur auf Silizium-Chip-EbeneAuf vorgefertigter Modulebene
Integrierter RAM & SpeicherMuss auf der Basisplatine entworfen werdenIm Modul integriert
Komplexität des PCB-LayoutsExtrem hoch (HDI, Mikrovias, hohe Lagenzahl)Niedrig bis moderat (Standard 2 bis 4 Lagen für Basisplatine)
EntwicklungszyklusTypischerweise 12 bis 24 MonateTypischerweise 3 bis 6 Monate
Einmalige Entwicklungskosten (NRE)Hoch (Layout, Validierung, HF/EMV-Werkzeuge)Niedrig (nur auf Validierung der Trägerplatine fokussiert)
Stücklisten-Kosten (BOM) pro EinheitNiedriger bei hohen ProduktionsmengenHöher (beinhaltet Modulmarge)
Hardware-AufrüstbarkeitSchwierig (erfordert komplettes PCB-Redesign)Einfach (steckerkompatible Module)
Regulatorische ZertifizierungVolle Verantwortung (FCC, CE, RoHS, RED)Vereinfacht (verwendet vorzertifizierte HF/Rechenkerne)
Produktlebenszyklus-ManagementIntern verwaltet (Verfolgung der Komponentenveralterung)Vom Modulanbieter verwaltet (7 bis 15 Jahre Lebenszyklusgarantie)
Optimaler MengenbereichÜber 50.000 Einheiten pro JahrUnter 50.000 Einheiten pro Jahr
Primärer BranchenfokusMassenkonsumgüter, Automobil, MobilIndustriesteuerung, Medizin, IoT, Edge-KI

Die Verwendung eines SoM beschleunigt die Entwicklung erheblich. Ein typisches Chip-Down-SoC-Projekt kann 12 bis 24 Monate Hardware-Engineering erfordern, bevor das Design stabil ist. Da jede Hochgeschwindigkeitsschnittstelle von Grund auf entworfen und verifiziert werden muss, kann ein einziger Routing-Fehler den Zeitplan um Monate verzögern.

Umgekehrt wird ein SoM mit verifiziertem Speicher-Routing, einem validierten Stromverteilungsnetzwerk, einem vollständigen Board Support Package (BSP) und einem vorportierten Betriebssystem (wie Linux oder Android) geliefert. Dies ermöglicht es den Softwareteams, sofort mit der Anwendungsentwicklung zu beginnen, wodurch die gesamten Hardware-Entwicklungsrisiken reduziert werden.

Was ist ein System on a Chip (SoC)?

Ein System on a Chip ist eine einzelne integrierte Schaltung, die einen vollständigen Rechenkern auf einem einzigen Stück Silizium unterbringt. Es beherbergt Prozessorkerne und essentielle Systemlogik auf demselben Die, was bedeutet, dass es fast alles enthält, was ein Gerät zum Rechnen benötigt, mit Ausnahme von Systemspeicher, nichtflüchtigem Speicher und physischer Spannungsregelung.

Welche Komponenten sind in ein SoC integriert?

Moderne SoCs integrieren massive Funktionalität, um die interne Systemlatenz und den Platzbedarf zu reduzieren:

  • Mehrkern-Prozessoren (CPUs): Allzweck-Verarbeitungseinheiten (z. B. ARM Cortex-A oder RISC-V).
  • Grafikprozessoren (GPUs): Spezialisierte Hardwarebeschleunigung für Displays und Rendering.
  • Digitale Signalprozessoren (DSPs): Beschleunigte Mathematikausführung für Audio, Video und Sensor-Datenströme.
  • Neurale Verarbeitungseinheiten (NPUs): Hardwarebeschleuniger, die für maschinelles Lernen auf dem Gerät entwickelt wurden.
  • Speichercontroller: Physical Layer (PHY) und logische Controller für DDR3-, DDR4- oder LPDDR5-RAM.
  • Integrierte Schnittstellen: Integrierte Controller für PCIe, USB, Ethernet und SDIO.
  • Funk-Transceiver: Ausgewählte IoT-fokussierte SoCs integrieren physische Wi-Fi-, Bluetooth- oder Zigbee-Funkmodule direkt auf dem Die.

Herausforderungen des Chip-Down-SoC-Designs

Das Entwerfen einer Platine direkt um ein nacktes SoC herum wird als "Chip-Down"-Hardware-Design bezeichnet. Dieser Ansatz überträgt die gesamte technische und regulatorische Last auf Ihr Team. Sie müssen das Hochgeschwindigkeits-DDR-Routing mit präzisem Längenabgleich und kontrollierter Impedanz handhaben, eine Multi-Rail-Stromverwaltungs-IC (PMIC) Sequenzierung implementieren, Engpässe bei der Wärmeableitung lösen und die elektromagnetische Verträglichkeit (EMV) verwalten.

Diese Aufgaben erfordern fortschrittliche Layout-Tools und erfahrene Hardware-Ingenieure. Insbesondere der Umgang mit BGA-Gehäusetypen mit hoher Pin-Anzahl erfordert High-Density-Interconnect (HDI)-Leiterplatten, Mikrovias und Blind-/Buried-Via-Aufbauten, was sowohl die technische als auch die fertigungstechnische Komplexität erhöht.

Häufige SoC-Beispiele

SoCHerstellerArchitekturTypische Verwendung
Qualcomm SnapdragonQualcommARM64 (Kryo)Premium-Mobilgeräte und High-End-IoT-Geräte
NXP i.MX 8M PlusNXP SemiconductorsARM Cortex-A53 + M7Industrielle HMI- und Maschinenvisionssysteme
Rockchip RK3588RockchipARM Cortex-A76 + A55Edge-KI, NVRs und Hochleistungsmedien
TI AM62xTexas InstrumentsARM Cortex-A53 + M4FIndustriesteuerung und Automobildisplays

jlcpcb pcba banner new

Verwandeln Sie Ihr SoM- oder SoC-Design mit JLCPCB in HardwareSofortiges Angebot einholen
  • Wenn Sie bereit sind, Ihr Design zum Leben zu erwecken, bietet JLCPCB schnelle, professionelle PCB-Bestückungsdienstleistungen an.
  • Egal, ob Sie eine kundenspezifische SoM-Trägerplatine oder ein hochdichtes, mehrlagiges Chip-Down-SoC-Design bauen, laden Sie einfach Ihre Gerber-Dateien hoch, um ein sofortiges Online-Angebot zu erhalten und Ihre Produktentwicklung zu beschleunigen.

Was ist ein System-on-Module (SoM)?

Ein System on Module ist eine kleine, spezialisierte Leiterplatte, die ein SoC und die unterstützenden integrierten Schaltungen beherbergt, die das SoC nicht auf seinem eigenen Silizium integrieren kann. Es verpackt den Rechenkern, Hochgeschwindigkeits-RAM, nichtflüchtigen Speicher und kritische Takt- und Stromversorgungsschaltungen in einem vorentwickelten, einheitlichen Modul. Es dient als gebrauchsfertiger Rechenmotor und nicht als fertiges Endprodukt.

Welche Komponenten sind in einem SoM enthalten?

  • Host-SoC: Die primäre Verarbeitungseinheit des Moduls.
  • System-RAM: DDR3L-, DDR4- oder LPDDR4-Speicherchips, die mit submillimetergenauer Präzision geroutet sind.
  • Nichtflüchtiger Speicher: eMMC-, NAND-Flash- oder SPI-NOR-Flash, der den Bootloader und das Betriebssystem enthält.
  • Stromverwaltungs-IC (PMIC): Übernimmt die Spannungswandlung, Buck/Boost-Regelung und präzise Spannungssequenzierung.
  • Systemtakte: Oszillatoren und Quarze, die stabile Zeitreferenzen liefern.
  • HF-Module (optional): Abgeschirmte Wi-Fi- und Bluetooth-Schaltungen, oft vorzertifiziert (FCC/CE).
  • Board-to-Board-Steckverbinder: Hochdichte, hochgeschwindigkeitsfähige Steckverbinder (oder kastellierte Löcher) zur Schnittstelle mit externen Schaltungen.

Wie ein SoM mit einer Trägerplatine funktioniert

Ein SoM ist dafür ausgelegt, direkt in eine kundenspezifische anwendungsspezifische Trägerplatine (oder Basisplatine) gesteckt zu werden. Dieses modulare System teilt die Hardwareentwicklung in zwei verschiedene Teile auf:

  1. Der Rechenkern (SoM): Ein standardisiertes, komplexes Subsystem, das über verschiedene Projekte hinweg konsistent bleibt.
  2. Die Trägerplatine: Eine kundenspezifische Leiterplatte, die nur Ihre spezifischen Anwendungseingänge/-ausgänge (I/O) enthält, wie z. B. physische Anschlüsse, Sensorschnittstellen und Stromeingänge.

Das Verständnis der strukturellen Unterschiede zwischen PCBA- und PCB-Design hilft, diesen Ansatz zu verdeutlichen. Durch die Verwendung eines vormontierten SoM wird das Routing der Trägerplatine erheblich vereinfacht, was typischerweise weniger Leiterplattenlagen erfordert und High-Density-Interconnect (HDI)-Fertigungsstrukturen vermeidet.

Beliebte Beispiele für System on Module

SoMHost-ProzessorPrimäres Anwendungsziel
Toradex VerdinNXP i.MX 8M PlusRobuste industrielle Automatisierung und medizinische Geräte
Variscite DART-MX8MNXP i.MX 8M FamilieSkalierbare eingebettete Systeme und IoT-Gateways
NVIDIA Jetson Orin NanoNVIDIA OrinRobotik, autonome Maschinen und Edge-KI
Raspberry Pi CM4 / CM5Broadcom BCM2711 / BCM2712Kostensensible Smart Displays, Kiosksysteme und Prototyping
Digi ConnectCore 8MNXP i.MX 8M NanoSicheres IoT-Netzwerken und industrielle Steuerung
AMD Kria K26Xilinx Zynq UltraScale+Echtzeit-Bildverarbeitung und Fabrikautomation

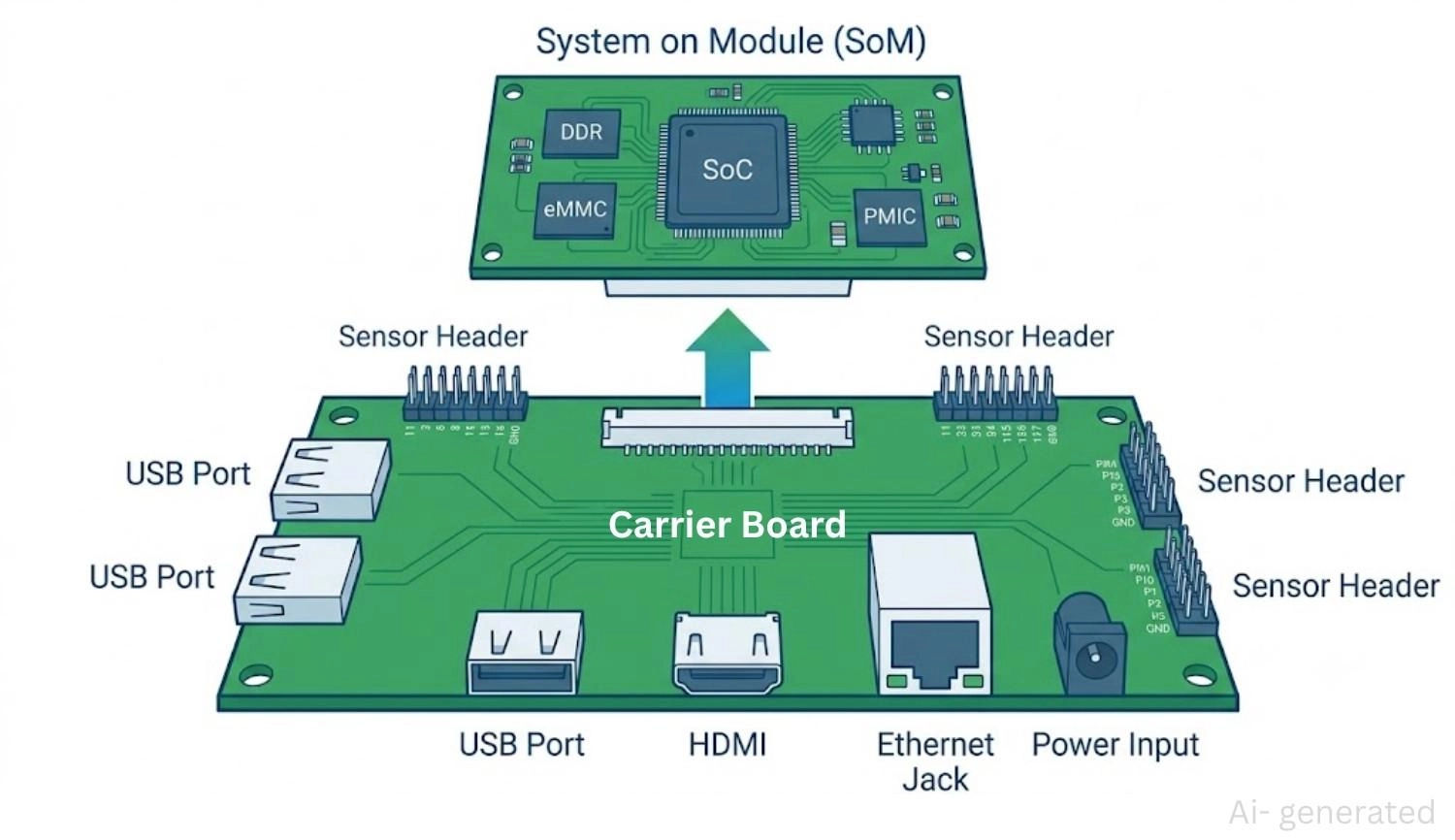

a som stacked on a larger carrier board

Abbildung: Ein SoM, gestapelt auf einer größeren Trägerplatine, verbunden durch einen Board-to-Board-Steckverbinder, mit anwendungsspezifischen I/Os auf der Trägerplatine.

Reale SoC- und SoM-Produkte

Um diesen Design-Kompromiss besser zu verstehen, betrachten wir, wie kommerzielle Produkte diese Wahl basierend auf Volumen, Größe und Anwendungsgrenzen treffen:

  • Smartphones (SoC): Moderne Smartphones arbeiten mit leistungsstarken SoCs wie dem Apple A18 oder der Snapdragon 8-Serie. Extreme Platzbeschränkungen, hohe Anforderungen an die Wärmeableitung und massive Fertigungsläufe (Millionen von Einheiten) machen kundenspezifische Chip-Down-Designs zur einzig logischen Wahl.
  • Industrielle HMI-Panels (SoM): Fabriksteuerungstafeln und Mensch-Maschine-Schnittstellen (HMIs) werden typischerweise in niedrigen bis mittleren Stückzahlen (Tausende von Einheiten pro Jahr) ausgeliefert. Diese Designs verwenden oft Module wie den Toradex Verdin oder Variscite DART und tauschen dabei etwas höhere Stücklistenkosten (BOM) gegen eine zuverlässige Langzeitversorgung und beschleunigte Entwicklung.
  • Edge-KI-Smart-Kameras (SoM): Hochgeschwindigkeits-Optische Inspektionssysteme verwenden oft ein NVIDIA Jetson Orin Nano Modul. Dies ermöglicht es dem Kamerahersteller, das komplexe Hochgeschwindigkeits-DDR- und Stromversorgungs-Layout zu umgehen, das von modernen KI-Prozessoren benötigt wird, und sich stattdessen auf optische Sensoren und Softwareentwicklung zu konzentrieren.
  • Tragbare Fitnessbänder (SoC): Smartwatches und Fitness-Tracker benötigen extrem kompakte Abmessungen. Sie werden typischerweise um hochintegrierte, extrem stromsparende SoCs wie die Nordic nRF54-Serie herum entwickelt. In diesem Bereich ist die Erfüllung strenger physischer Einschränkungen durch spezialisierte Bestückung tragbarer Leiterplatten unerlässlich, da Standard-SoMs zu groß sind, um hineinzupassen.

Dieser Trend ist konsistent: Konsumgüter, die auf Miniaturisierung und hohe Stückzahlen abzielen, tendieren zu SoC, während industrielle, medizinische und Nischen-Kommerzsysteme SoM priorisieren, um Entwicklungsrisiken und Time-to-Market zu reduzieren.

Kostenvergleich: System-on-Module vs. System on a Chip

Obwohl die Stückkosten ein wichtiger Entscheidungsfaktor sind, muss eine vollständige Analyse die Produktionskosten pro Einheit gegen die anfänglichen einmaligen Entwicklungskosten (NRE) abwägen.

Ein System on Module hat höhere Stückkosten, da Sie dem Anbieter Komponenten, Layout und Tests bezahlen. Ein nacktes SoC ist pro Einheit günstiger, erfordert jedoch erhebliche anfängliche Entwicklungskosten. Diese umfassen:

  • Zeitaufwand für das Layout durch erfahrene Hardware-Ingenieure.
  • Komplexe mehrlagige PCB-Designläufe (8 bis 12 Lagen mit Mikrovias).
  • Vollständige HF-, EMV- und Sicherheitszertifizierungen (z. B. FCC, CE).
  • Entwicklung von Produktionstestvorrichtungen.

Bei Produktionsmengen unter 50.000 Einheiten pro Jahr ist das SoM in der Regel die wirtschaftlichere Wahl. Die Einsparungen bei den Ingenieursstunden, den beschleunigten Zertifizierungen und den vereinfachten Trägerplatinen überwiegen die höheren Kosten pro Modul.

Oberhalb von 50.000 bis 100.000 Einheiten pro Jahr rechtfertigen die Einsparungen pro Einheit eines nackten SoC die anfänglichen Design- und Zertifizierungskosten, obwohl es ein bis zwei Jahre ununterbrochener Produktion dauern kann, um diese Investition wieder hereinzuholen.

Jährliche ProduktionsmengeAuswirkung der einmaligen Kosten (NRE)Empfohlener Designpfad
Unter 10.000 EinheitenNRE dominiert die GesamtprojektkostenSystem on Module (SoM)
10.000 bis 50.000 EinheitenSoM ist typischerweise kosteneffektiverSystem on Module (SoM)
50.000 bis 100.000 EinheitenÜbergangszone; interne Designressourcen bewertenDetaillierte Kosten-/Nutzenanalyse durchführen
Über 100.000 EinheitenAnfängliche NRE-Kosten werden schnell amortisiertKundenspezifisches Chip-Down-SoC

Um eine fundierte Entscheidung zu treffen, sollten Designteams frühzeitig in der Planungsphase die Optionen für die Bestückung von Leiterplatten in kleinen Stückzahlen sorgfältig prüfen. Der genaue Wendepunkt hängt von mehreren Variablen ab, darunter Entwicklergehälter, regulatorische Komplexität, die Anzahl der Lagen der Basisplatine und die erwartete Marktlebensdauer des Produkts.

Wann man ein SoM wählen sollte

Wählen Sie ein System on Module, wenn Time-to-Market, Risikominderung und Entwicklungsgeschwindigkeit Ihre primären Ziele sind:

  • Schnelle Markteinführung: Durch die Verwendung eines vorvalidierten Moduls umgehen Sie zeitaufwändiges Hardware-Debugging und Bootloader-Entwicklung. Dies ermöglicht Ihrem Team, sich von Anfang an direkt auf die Software-Anwendungsentwicklung zu konzentrieren.
  • Begrenzte Ressourcen für Hochgeschwindigkeits-Hardware-Design: Wenn Ihr Ingenieurteam keine umfangreiche Erfahrung mit Ultra-Feinpitch-BGA-Routing, Impedanzanpassung oder Hochgeschwindigkeits-Speicherabstimmung hat, verlagert die Verwendung eines SoM dieses technische Risiko auf den Modulanbieter.
  • Industrie- und Medizinkonformität: Viele kommerzielle SoMs sind speziell für anspruchsvolle Umgebungen gebaut. Sie zeichnen sich durch robuste Designs, erweiterte Betriebstemperaturbereiche (typischerweise -40 bis +85 Grad Celsius) und umfassende Qualitätsdokumentation aus.
  • Langfristige Produktlebenszyklen: Seriöse Modulhersteller garantieren oft die Verfügbarkeit von Komponenten für 10 bis 15 Jahre. Sie bieten auch steckerkompatible Upgrade-Optionen an, die Ihr System vor Komponentenveralterung schützen.
  • Vereinfachte regulatorische Zertifizierungen: Die Wahl eines SoM mit vorzertifizierten Funk-Transceivern (wie FCC, CE oder IC) vereinfacht den Zulassungsprozess und verringert das Risiko unerwarteter Compliance-Verzögerungen.

Wann man ein Chip-Down-SoC-Design wählen sollte

Wählen Sie ein Chip-Down-SoC-Design, wenn Produktionsvolumen, räumliche Optimierung und Materialkosten Ihre Hauptprioritäten sind:

  • Hohe jährliche Produktionsmengen: Wenn Sie über 50.000 bis 100.000 Einheiten pro Jahr fertigen, kann bereits die Einsparung von wenigen Dollar pro Einheit bei den Materialkosten eine beträchtliche anfängliche Ingenieursinvestition schnell rechtfertigen.
  • Strenge Größen- und Gewichtsbeschränkungen: Platzbeschränkte Designs wie Wearables, medizinische Implantate und Mikro-Drohnen können die physische Höhe und den Platzbedarf eines steckbaren Moduls nicht aufnehmen.
  • Aggressive Stückkostenziele: Der Wegfall des Aufschlags des Modulanbieters und die Vermeidung ungenutzter Peripheriecontroller auf dem SoM helfen, die Produktionskosten pro Einheit so niedrig wie möglich zu halten.
  • Hochgradig kundenspezifische Hardware-Konfigurationen: Das Entwerfen Ihrer eigenen Platine ermöglicht es Ihnen, nur die Komponenten zu platzieren, die Ihre Anwendung benötigt, Stromverteilungsnetzwerke zu optimieren und das Layout genau an Ihre physischen Spezifikationen anzupassen.
  • Etablierte Hochgeschwindigkeits-Hardware-Expertise: Wenn Ihr Ingenieurteam bereits über die Layout-Tools und die Erfahrung für Hochgeschwindigkeits-Routing, High-Density-Interconnect (HDI)-Design und Fehlersuche bei elektromagnetischer Verträglichkeit (EMV) verfügt, wird ein Chip-Down-Design zu einem sehr gangbaren Weg.

when to choose a chip down soc design

Abbildung: Flussdiagramm, das Fragen zu Volumen, interner Expertise und Time-to-Market entweder zu einem SoM oder einem Chip-Down-SoC führt.

Die Hybridstrategie: Mit einem SoM beginnen, dann zu einem SoC migrieren

Die Wahl einer Architektur bedeutet nicht, dass Sie für immer daran gebunden sind. Viele erfolgreiche Produktteams verwenden eine Hybridstrategie: Sie bringen ihr Produkt mit einem SoM auf den Markt und wechseln dann zu einem Chip-Down-SoC-Design, wenn das Verkaufsvolumen steigt.

Dieser Ansatz bietet mehrere entscheidende Vorteile:

  1. Beschleunigte Produkteinführung: Die Verwendung eines SoM ermöglicht es Ihnen, Ihr Produkt auf dem Markt zu validieren, erste Kunden zu gewinnen und Ihre Softwareanwendung zu verfeinern, ohne einen langen Entwicklungszyklus.
  2. Risikoärmere Neuentwicklung: Sobald Ihr Produkt bewährt ist und die Produktionsmengen steigen, können Sie das System um das nackte SoC herum neu entwerfen. Da die Software- und Trägerplatine-Schnittstellen bereits validiert wurden, ist die Migration zu einem kundenspezifischen Layout mit viel geringeren Risiken verbunden.
  3. Gesteuerter Übergang: Die sorgfältige Planung dieser Migration ermöglicht es Ihnen, reibungslos zu skalieren, wenn Sie Ihren PCBA-Prototypen auf die Kleinserienproduktion hochskalieren, und gewährleistet eine zuverlässige Lieferkette in jeder Wachstumsphase.

Was ist eine Trägerplatine?

Eine Trägerplatine (oder Basisplatine) ist die anwendungsspezifische Hauptplatine, in die ein SoM gesteckt wird. Sie beherbergt die Schnittstellen und physischen Anschlüsse, die Ihr Produkt benötigt, wie USB, HDMI, Ethernet und serielle Verbindungen, zusammen mit Spannungsregelung und Schutzschaltungen.

Da das komplexe Hochgeschwindigkeits-Routing im vorentwickelten SoM enthalten ist, sind Trägerplatinen viel einfacher zu entwerfen. Sie können typischerweise auf Standard-2- bis 4-Lagen-Leiterplatten geroutet werden, wodurch die teure 8- bis 12-Lagen-HDI-Fertigung vermieden wird, die für direkte SoC-Designs erforderlich ist. Dies vereinfacht Layout, Prototyping und Tests erheblich.

Um die Fertigung zu rationalisieren und eine zuverlässige Komponentenbeschaffung zu gewährleisten, können Sie kompatible Steckverbinder, Stromversorgungskomponenten und Schnittstellen direkt aus der JLCPCB-Bauteilebibliothek suchen und auswählen.

Wie sich SoC, SoM, SBC, CoM und SiP unterscheiden

Die Landschaft der eingebetteten Computertechnik verwendet mehrere Akronyme, die häufig für Verwirrung sorgen. Die Hauptunterschiede liegen in ihrem Integrationsgrad und ob sie eine externe Trägerplatine benötigen.

TechnologieVollformHardware-BeschreibungErfordert Trägerplatine?
SoCSystem on a ChipEine einzelne integrierte Schaltung, die Prozessorkerne und Systemcontroller enthält.Ja, erfordert ein kundenspezifisches PCB-Layout.
SiPSystem in PackageMehrere separate Silizium-Dies (z. B. CPU + RAM) sind in einem einzigen Gehäuse integriert.Ja, erfordert ein kundenspezifisches PCB-Layout.
SoMSystem on ModuleEin kompletter Rechenmotor (SoC, RAM, Speicher, Stromversorgung) auf einer kompakten, steckbaren Leiterplatte.Ja, benötigt eine Trägerplatine für externe I/Os.
CoMComputer on ModuleEin alternativer Begriff für ein SoM; die beiden Begriffe werden oft synonym verwendet.Ja, benötigt eine Trägerplatine für externe I/Os.
SBCSingle Board ComputerEin kompletter, eigenständiger Computer mit standardmäßigen physischen Anschlüssen (z. B. Raspberry Pi), gebrauchsfertig.Nein, funktioniert sofort einsatzbereit.

Ein SBC ist ein kompletter, fertiger Computer, der sofort einsatzbereit ist, was ihn für frühes Prototyping oder Projekte mit extrem geringen Stückzahlen gut geeignet macht.

Ein System in Package (SiP) verpackt mehrere Silizium-Dies in ein einziges chipartiges Gehäuse und bietet einen Mittelweg zwischen SoC und SoM, erfordert aber dennoch ein kundenspezifisches PCB-Layout.

Ist ein Compute Module dasselbe wie ein System on Module?

Ja. "Compute Module" ist einfach ein anbieterspezifischer Begriff für ein System on Module. Das bekannteste Beispiel ist das Raspberry Pi Compute Module (CM4/CM5), eine modulare, industrielle Version des standardmäßigen Raspberry Pi Einplatinencomputers, die speziell für die Integration in kundenspezifische kommerzielle Produkte entwickelt wurde.

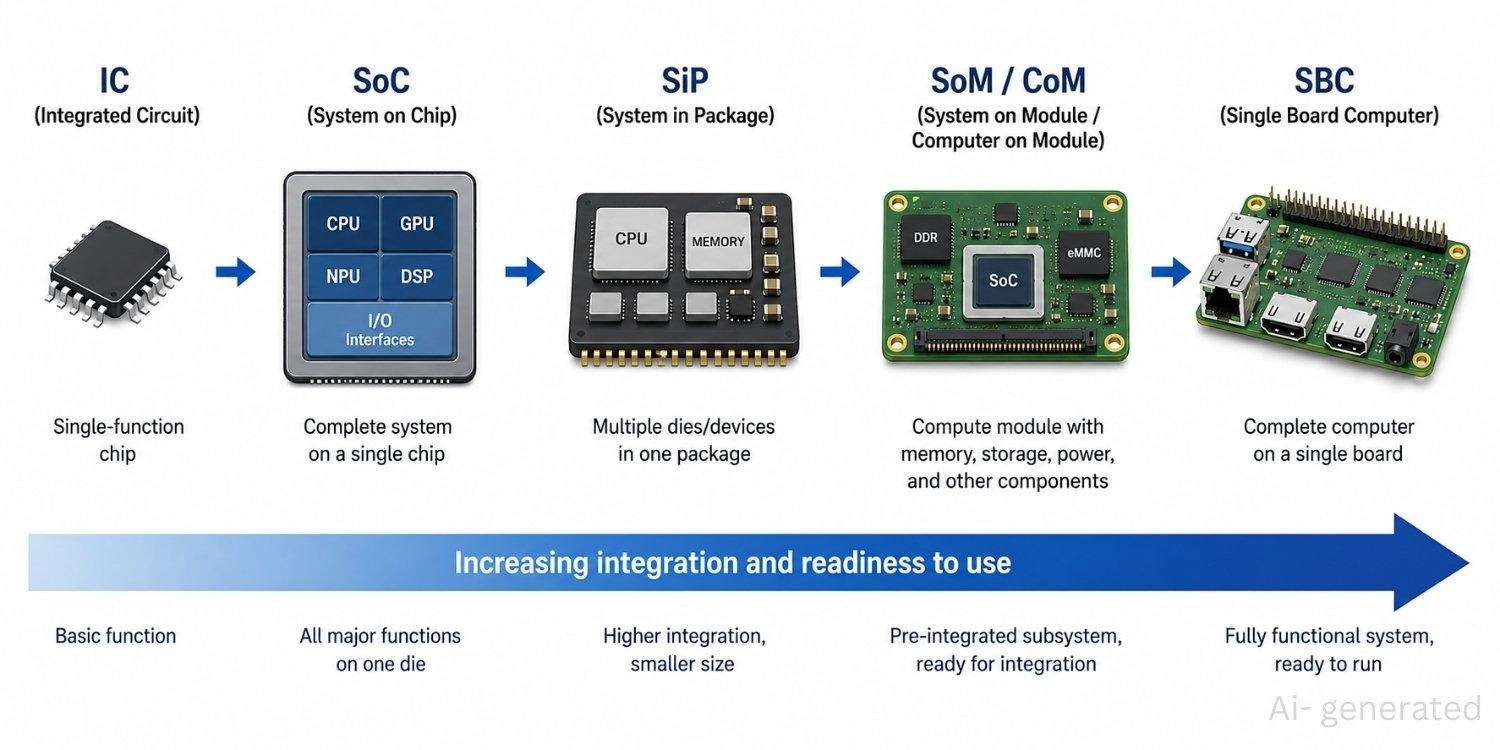

from ic to soc to sip to som com to sbc

Abbildung: Vom IC zum SoC zum SiP zum SoM/CoM zur SBC, die zunehmende Integration und Gebrauchsbereitschaft zeigt.

Häufig gestellte Fragen zu SoM und SoC

F: Wie vereinfacht die Wahl eines SoM die FCC- und CE-Konformität für industrielle IoT-Produkte?

Die Verwendung eines vorzertifizierten SoM mit integrierter Funktechnik (Wi-Fi/Bluetooth) ermöglicht es Ihnen, teure Tests als beabsichtigter Störstrahler zu umgehen. Die Zertifizierung Ihres Endprodukts wird oft auf Tests als unbeabsichtigter Störstrahler vereinfacht, was die Testkosten senkt und Ihren Compliance-Zeitplan verkürzt.

F: Was sind die größten Herausforderungen für die Signalintegrität beim Entwurf einer Chip-Down-SoC-Trägerplatine?

Die anspruchsvollsten Herausforderungen betreffen die Hochgeschwindigkeits-Signalintegrität für DDR-Speicherbusse. Dies erfordert präzises Leiterbahnlängen-Matching, um Signalversatz zu verhindern, Leitungen mit kontrollierter Impedanz (typischerweise 50 Ohm unsymmetrisch und 100 Ohm differenziell), um Reflexionen zu minimieren, und sorgfältige Lagenübergänge, um eine durchgehende Massebezugsebene aufrechtzuerhalten.

F: Warum benötigen leistungsstarke SoCs Mikrovias und HDI-PCB-Fertigungsaufbauten?

Leistungsstarke SoCs sind typischerweise in feinpoligen Ball Grid Arrays (BGAs) mit Teilungen von 0,8 mm, 0,5 mm oder kleiner verpackt. Standardmäßiges mechanisches Bohren kann keine Vias erzeugen, die klein genug sind, um die inneren Pin-Reihen herauszuführen. Designer müssen lasergeschweißte Mikrovias, Blind Vias und Buried Vias verwenden, um diese Verbindungen über innere Routing-Lagen zu führen.

F: Kann eine kundenspezifische Trägerplatine mit einer standardmäßigen 4-Lagen-Leiterplatte anstelle einer teuren hochdichten Platine entworfen werden?

Ja, dies ist einer der Hauptvorteile des modularen Ansatzes. Da die komplexen Hochgeschwindigkeitsverbindungen und Feinpitch-BGA-Ausleitungen innerhalb des mehrlagigen SoM gehandhabt werden, routet die Trägerplatine nur niederfrequente Peripheriegeräte und Stromleitungen. Dies ermöglicht es, die Trägerplatine auf einer standardmäßigen, kostengünstigen 4-Lagen-Leiterplatte zu entwerfen.

F: Welches Risiko der Prozessorveralterung besteht bei der Festlegung auf einen bestimmten SoM-Anbieter?

Wenn eine Komponente in einem SoC-Design das Ende ihrer Lebensdauer (EOL) erreicht, müssen Sie Ihre gesamte Platine neu entwerfen. Bei einem SoM-basierten Design garantieren seriöse Anbieter oft eine Produktverfügbarkeit von 10+ Jahren. Selbst wenn ein bestimmtes Modul ausläuft, bieten Anbieter in der Regel steckerkompatible Ersatzmodule an, sodass Sie Ihr System aufrüsten können, ohne Ihre Trägerplatine neu zu entwerfen.

Fazit

Für die meisten Produkte mit niedrigen bis mittleren Stückzahlen ist der Beginn Ihres Designs mit einem System on Module (SoM) der effizienteste Weg. Es verkürzt die Entwicklungszeiten, minimiert das technische Risiko und vereinfacht die Einhaltung gesetzlicher Vorschriften.

Kundenspezifische Chip-Down-SoC-Designs sind am besten für hochvolumige Konsumgüter oder platzbeschränkte Geräte reserviert, bei denen die physische Größe und die Materialkosten pro Einheit eine erhebliche anfängliche Ingenieursinvestition rechtfertigen.

Ein praktischer, bewährter Ansatz besteht darin, Ihr Produkt mit einem SoM auf den Markt zu bringen, um Ihre Marktpräsenz zu etablieren, und dann zu einem Chip-Down-SoC-Layout zu migrieren, wenn die Produktionsmengen steigen.
