Der ultimative Leitfaden zu SMD-Transistorgehäusen: Größen, Footprints, thermische Leistung & Auswahl

Die Wahl des falschen Transistorgehäuses, thermische Begrenzungen oder eine übermäßige PCB-Fläche werden schnell zum Problem. SMD-Transistorgehäuse reichen von kompakten SC-70- und SOT-523-Bauelementen bis hin zu deutlich größeren DPAK- und D2PAK-Leistungsgehäusen, die jeweils für unterschiedliche Strom-, Wärme- und Montageanforderungen optimiert sind.

Dieser Leitfaden vergleicht gängige SMD-Transistorgehäusegrößen, einschließlich SOT-23, SOT-89, SOT-223, SC-70, DPAK und D2PAK.

Sie finden Nennmaße, Footprint-Größen, thermische Eigenschaften, Strombelastbarkeit und Hinweise zur Auswahl des richtigen Gehäuses für PCB-Layout, Prototyping und Serienfertigung.

Abbildung: Verschiedene SMD-Transistorgehäuse auf einer Leiterplatte neben einem Präzisionslineal, um die relative Größe von SC-70 bis D2PAK zu veranschaulichen.

SMD-Transistorgehäuse-Tabelle

Gängige SMD-Transistorgehäusetypen

Hinweis

Die unten aufgeführten Abmessungen sind die gesamten nominalen Gehäusegrößen, einschließlich der Anschlüsse. Die genauen Werte können je nach Hersteller und JEDEC-Variante leicht abweichen. Überprüfen Sie immer die gerätespezifischen Datenblätter.

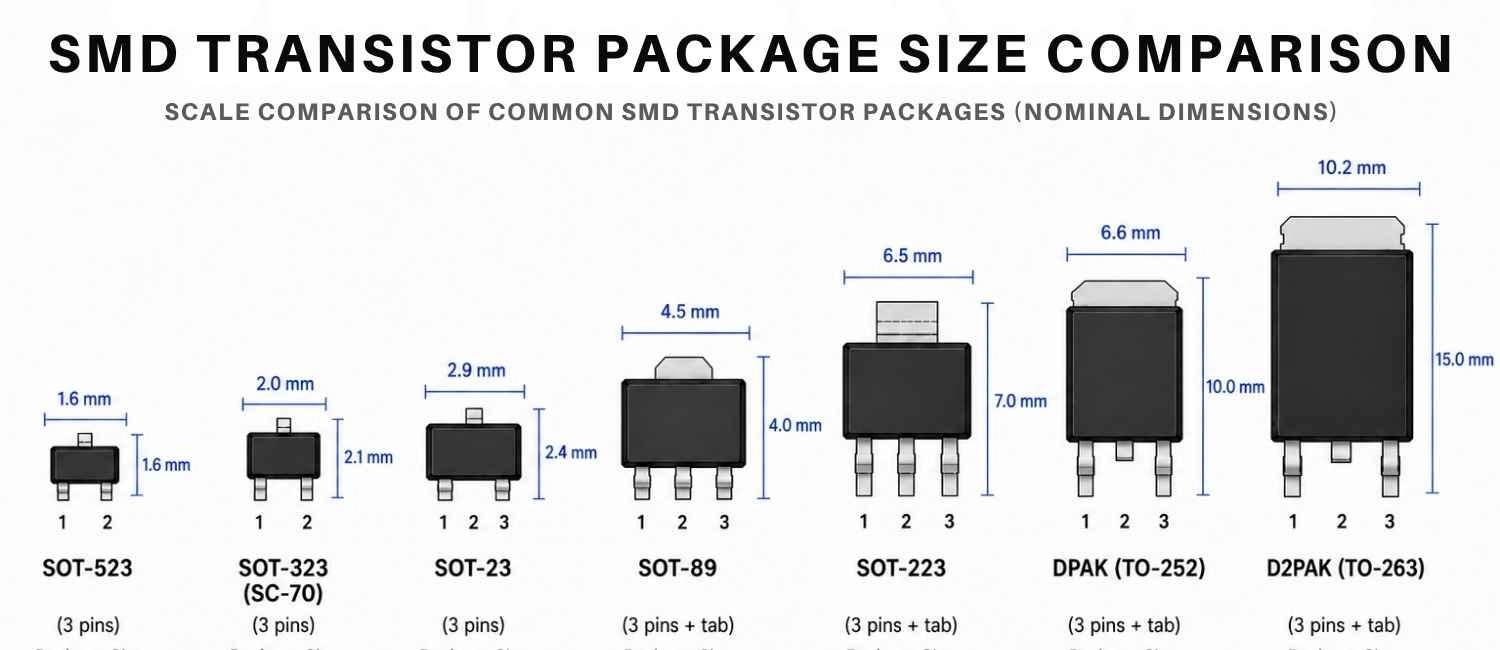

Abbildung: Sieben SMD-Transistorgehäuse vom kleinsten zum größten: SC-70, SOT-523, SOT-323, SOT-23, SOT-223, DPAK und D2PAK, jeweils mit Nennmaßen beschriftet.

SOT-23

Nenngehäusegröße (mit Anschlüssen): ~2,9 × 2,4 mm | Typische Footprint-Spannweite: 3,1 × 3,3 mm

Das am weitesten verbreitete SMD-Transistorgehäuse in der allgemeinen Elektronik. Drei Anschlüsse (Emitter, Basis, Kollektor oder Source, Gate, Drain) mit ausreichender Pad-Fläche für zuverlässiges manuelles Löten.

• Verwendung für: Signalschaltung, Pegelumsetzung, kleine Logik-MOSFETs, Verstärker
• Strom: bis zu ~600 mA je nach Bauelement
• Gute Balance aus Größe, Lötbarkeit und Verfügbarkeit; ideal für das Prototyping

SOT-323 (SC-70)

Nenngehäusegröße (mit Anschlüssen): ~2,0 × 2,1 mm | Typische Footprint-Spannweite: 2,1 × 2,8 mm

Elektrisch identischer Pinout wie SOT-23, physisch insgesamt kleiner. Häufig in der Unterhaltungselektronik, wo die Boarddichte wichtiger ist als die manuelle Nacharbeitsfähigkeit.

• Verwendung für: kompakte Schaltkreise, HF-Frontend-Komponenten, Mobilgeräte
• Schwieriger von Hand zu löten als SOT-23; das Risiko von Lötbrücken ist höher
• SC-70 ist die JIS-Bezeichnung für dasselbe Gehäuse

SC-70

SC-70 ist die JIS-Bezeichnung, die häufig für die SOT-323-Gehäusefamilie verwendet wird. Die beiden Namen werden je nach Herstellerdokumentation oft synonym verwendet. Siehe SOT-323 oben für Abmessungen und Anwendungen.

SOT-89

Nenngehäusegröße (mit Anschlüssen): ~4,5 × 4,0 mm | Typische Footprint-Spannweite: ~4,7 × 5,4 mm

Ein sehr beliebtes Gehäuse für mittlere Leistung, das die Lücke zwischen SOT-23 und SOT-223 schließt. Die Footprint-Spannweite beträgt vertikal bis zu 5,4 mm, um ordnungsgemäße Lötkehlen für die verlängerte mittlere Lasche und die nach unten gerichteten Anschlüsse zu ermöglichen.

• Verwendung für: HF-Verstärker mittlerer Leistung, LDO-Spannungsregler und Leistungsschalter
• Thermische Leistung: Hervorragend für seine Größe, wenn die mittlere Lasche auf eine Kupferfläche gelötet wird
• Liegt flach auf der Leiterplatte auf und ist dadurch sehr robust gegen mechanische Vibrationen

SOT-523

Nenngehäusegröße (mit Anschlüssen): ~1,6 × 1,6 mm | Typische Footprint-Spannweite: 1,8 × 1,8 mm

Ultraminiaturgehäuse, das den benötigten PCB-Footprint erheblich reduziert. Fast ausschließlich in Wearables und Mobilgeräten verwendet, wo der Platz auf der Platine kritisch begrenzt ist.

• Nur für Anwendungen mit geringem Strom geeignet (typischerweise unter 200 mA)
• Automatisierte Bestückung wird dringend empfohlen; für Nacharbeiten ist eine Mikroskopinspektion erforderlich
• Nicht für manuelles Prototyping geeignet

SOT-223

Nenngehäusegröße (mit Anschlüssen): ~6,5 × 7,0 mm | Typische Footprint-Spannweite: 6,7 × 8,1 mm

Größer als es in den Datenblättern aussieht. Die verlängerte thermische Lasche macht dieses Gehäuse nützlich. Erhältlich in 3-Pin- und 4-Pin-Varianten.

• Verwendung für: LDO-Spannungsregler, BJTs und MOSFETs mittlerer Leistung, Stromquellen
• Die thermische Lasche muss für den vollen thermischen Nutzen auf eine Kupferfläche gelötet werden
• Eines der am einfachsten von Hand zu lötenden SMD-Transistorgehäuse

TO-252 (DPAK)

Nenngehäusegröße (mit Anschlüssen): ~6,6 × 10,0 mm | Typische Footprint-Spannweite: 6,6 × 11,2 mm

Das Standard-Leistungsgehäuse im mittleren Bereich. Eine große freiliegende Pad-Fläche auf der Unterseite leitet die Wärme direkt in das Kupfer der Platine.

• Verwendung für: Schaltregler, Motortreiber-Transistoren, Automobilelektronik
• Bewältigt je nach thermischer PCB-Auslegung bis zu mehrere zehn Ampere Dauerstrom
• Erfordert oft thermische Vias unter der Pad-Fläche bei mehrschichtigen Leiterplatten

TO-263 (D2PAK)

Nenngehäusegröße (mit Anschlüssen): ~10,2 × 15,0 mm | Typische Footprint-Spannweite: 10,4 × 17,0 mm

Das größte gängige SMD-Leistungstransistorgehäuse. In vielen Fällen pin-kompatibel mit dem TO-220-Durchsteckgehäuse, jedoch als Oberflächenmontage.

• Verwendung für: Hochstrom-MOSFETs, DC-DC-Wandler, industrielle und automobile Leistungsstufen
• Für das Thermomanagement ist eine große Kupferfläche erforderlich; Reflow-Löten wird dringend empfohlen
• Kein Gehäuse für kleine Platinen; planen Sie das Layout entsprechend

DFN- und QFN-Transistorgehäuse ohne Anschlüsse

Gehäuse ohne Anschlüsse mit freiliegenden thermischen Pads. Keine Anschlüsse ragen über die Gehäusekontur hinaus. Häufig in der modernen Leistungselektronik, wo sowohl Größe als auch Induktivität eine Rolle spielen.

• Sehr geringe parasitäre Induktivität: vorteilhaft bei Schaltfrequenzen über einigen MHz
• Hervorragende thermische Leistung durch ein großes freiliegendes Bodenpad
• Standard-DFN2 für kleine Transistoren: ~1,0 x 0,6 mm; größere Varianten bis 3 x 3 mm für Leistungsbauelemente
• Erfordern Reflow- oder Heißluftlöten; nicht von Hand lötbar

SOT-23 vs. SOT-223 vs. SOT-323: Hauptunterschiede

Vergleich der physischen Größe

SOT-323 ist nicht einfach ein "kleines SOT-23". Das Rastermaß der Anschlüsse ändert sich, daher sind die Footprints ohne PCB-Änderungen nicht austauschbar.

Unterschiede bei der Leistungsaufnahme

• SOT-323 / SOT-23: ähnliche thermische Leistung; beide sind ohne Wärmeverteilung auf Anwendungen mit geringer Leistung unter 500 mW Dauerlast beschränkt.
• SOT-223: Die freiliegende thermische Lasche ist eine sprunghafte Verbesserung der Fähigkeiten; auf Kupfer montiert, kann sie kontinuierlich 1-2 W abführen.
• θJA sinkt von ~300°C/W (SOT-23) auf ~100°C/W (SOT-223 mit Kupferfläche).

Fähigkeit zur Wärmeableitung

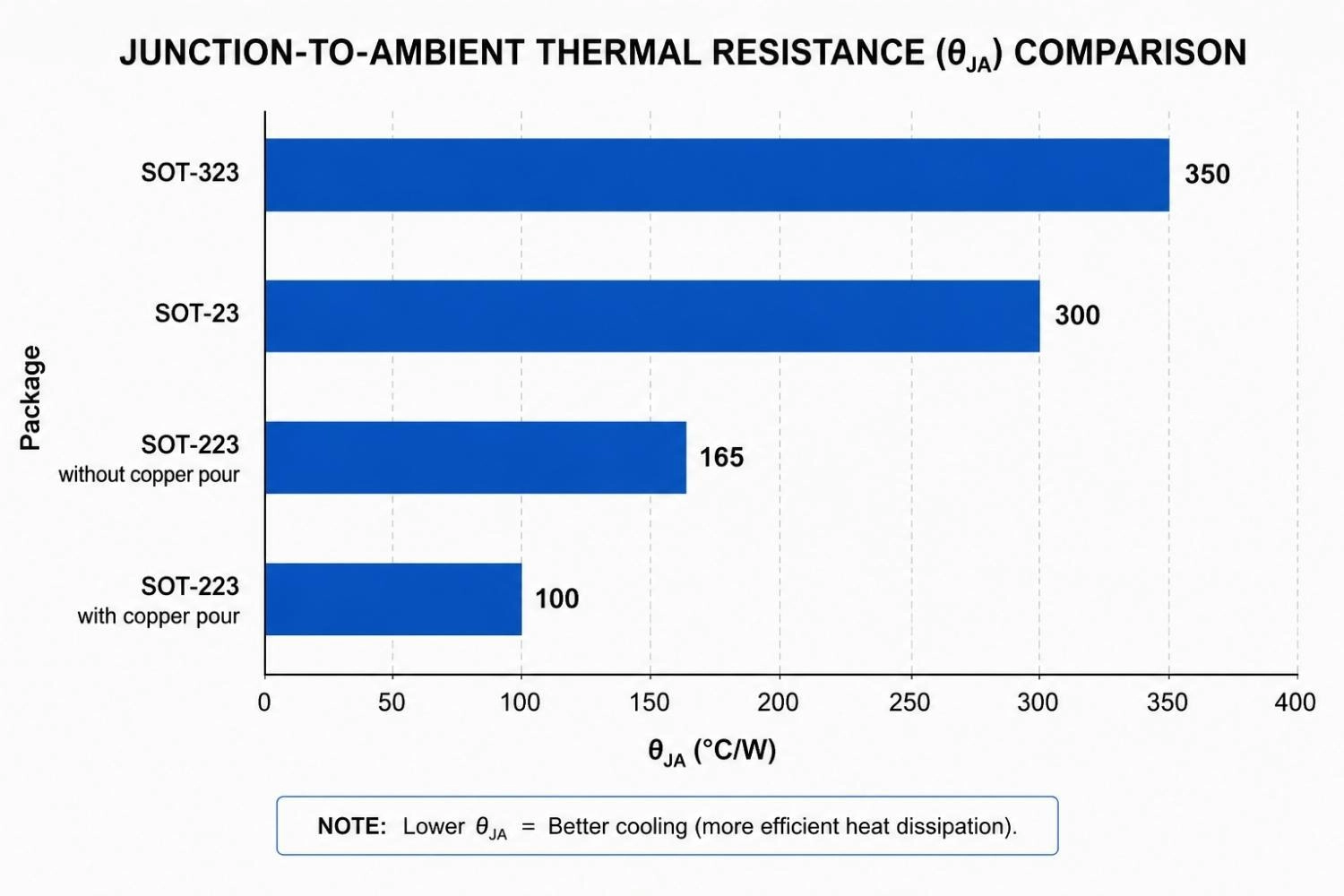

Abbildung: Horizontales Balkendiagramm zum Vergleich der Wärmewiderstandswerte für SOT-323, SOT-23, SOT-223 ohne Kupferfläche und SOT-223 mit Kupferfläche – veranschaulicht den Kühlvorteil der SOT-223-Wärmelasche.

Typische Anwendungsfälle

Welches Gehäuse sollten Sie wählen?

• Wenig Platz auf der Platine, geringer Strom → SOT-323 oder SC-70
• Allgemeines Prototyping → SOT-23; gute Verfügbarkeit, von Hand lötbar, große Auswahl an Bauelementen
• Benötigen mehr als 500 mW Verlustleistung → mindestens SOT-223; in Kombination mit einer Kupferfläche
• Ersetzen eines TO-92 auf einer SMD-Platine → SOT-23 ist das nächste direkte Äquivalent

So wählen Sie das richtige SMD-Transistorgehäuse

SMD-Transistor für Signalschaltungen mit geringer Leistung

Empfohlen: SOT-523, SC-70 / SOT-323

• Logikpegel-Schalten unter 100 mA
• Sensorschnittstellen und Signalaufbereitung
• Rauscharme Verstärker in platzbeschränkten Layouts

Verwenden Sie SOT-523 oder SC-70 / SOT-323 nur, wenn die automatisierte Bestückung bestätigt ist. Eine manuelle Nacharbeit des SOT-523-Gehäuses in der Produktion ist nicht praktikabel.

SMD-Transistor für Schaltregler und Leistungs-MOSFETs

Empfohlen: SOT-89, SOT-223, DPAK, D2PAK

• Eine Kupferfläche unter der Wärmelasche ist bei diesen Anwendungen nicht optional, sondern erforderlich, um den Nennstrom zu erreichen.
• Fügen Sie thermische Vias (0,3-0,4 mm Bohrer, ~4-9 Vias) unterhalb des freiliegenden Pads auf mehrschichtigen Leiterplatten hinzu.
• Für Dauerströme über 5 A ist D2PAK mit ausreichender Kupferverteilung das praktische Minimum.

SMD-Transistor für HF- und Hochfrequenzanwendungen

• SOT-323 und SC-70 haben kürzere Bonddrähte und eine geringere parasitäre Induktivität als SOT-23.
• DFN/QFN-Gehäuse sind oberhalb von ~100 MHz aufgrund der nahezu null Induktivität der Anschlüsse am besten geeignet.
• HF-Transistoren über einigen GHz kommen oft in proprietären Mikrogehäusen; gehen Sie nicht von einer Standard-Footprint-Kompatibilität aus.

SMD-Transistor für wärmeempfindliche Designs

• Maximieren Sie die Kupferfläche: Eine 1 cm² große Fläche kann den θJA bei Gehäusen mit freiliegenden Pads wie SOT-89 und DPAK um 30-50°C/W senken.
• Fügen Sie eine thermische Entkopplung zwischen dem Wärmepad des Transistors und nahegelegenen empfindlichen Komponenten hinzu.
• Wenn die Berechnungen der Sperrschichttemperatur nahe an die maximalen Grenzwerte herankommen, wählen Sie eine Gehäusegröße größer, anstatt ein komplexes Thermomanagement zu verfolgen.

SMD-Transistor für kompakte IoT- und Wearable-Geräte

• SC-70 / SOT-323 und SOT-523 sind die typischen Wahlmöglichkeiten für das Transistorschalten in Wearable-Designs.
• Batteriebetriebene Designs profitieren von MOSFETs mit niedrigerem RDS(on) in kleinen Gehäusen gegenüber BJTs, mit geringeren Ruheverlusten.

• JLCPCB PCB-Bestückung

Sofortangebot erhalten

Warum SMD-Transistorgehäusegrößen wichtig sind

Auswirkungen auf PCB-Platz und kompakte Designs

Die Gehäusegröße bestimmt direkt, wie eng Sie eine Platine verdrahten können. Bei IoT-Sensoren, Wearables und tragbaren Geräten zählt jeder Quadratmillimeter. Die Wahl eines kleineren Gehäuses wie SOT-523 kann Platz für passive Bauelemente, Steckverbinder oder Batteriefläche freigeben.

Das Schrumpfen des Gehäuses ist jedoch nicht kostenlos:

• Kleinere Gehäuse reduzieren die Platinenfläche, begrenzen aber die Wärmeverteilung und erschweren die manuelle Montage.
• Größere Gehäuse wie DPAK und D2PAK benötigen mehr Platz, bewältigen aber thermische Lasten, die die thermische Leistungsfähigkeit eines SOT-23 übersteigen würden.
• Ultrakleine Gehäuse (SOT-523) erfordern praktisch eine automatisierte Bestückung; das manuelle Löten ist selbst mit Vergrößerung fehleranfällig.

Für dichte zweilagige Leiterplatten in der Unterhaltungselektronik ist SOT-323 oft der optimale Kompromiss. Für Leistungsstufen in Motorsteuerungen oder DC-DC-Wandlern sind größere Leistungsgehäuse besser geeignet.

Verlustleistung und thermische Leistung

Jeder Transistor im Betrieb erzeugt Wärme proportional zu seiner Verlustleistung. Die genaue Formel hängt davon ab, ob Sie einen BJT oder MOSFET in Ihrem Schaltungsdesign verwenden:

PD = VCE x IC (BJT) oder PD = ID² x RDS(on) (MOSFET)

Wie gut das Gehäuse diese Wärme abführt, hängt von seinem Wärmewiderstand (Sperrschicht zur Umgebung) ab. Ein niedrigerer Wärmewiderstand bedeutet einen kühleren Betrieb bei gleicher Leistung.

SOT-23 hat schlichtweg nicht die Kupferkontaktfläche, um mehr als ein paar hundert Milliwatt kontinuierlich zu bewältigen.

Die freiliegenden Wärmelaschen von SOT-89 und SOT-223 ändern dies erheblich; auf eine Kupferfläche gelötet, verhält es sich viel eher wie ein kleines Leistungsgehäuse.

DPAK und D2PAK sind echte Leistungsgehäuse: Ihre freiliegenden Pads sind dafür ausgelegt, Wärme direkt in das Kupfer der Platine zu leiten.

Strombelastbarkeit im Verhältnis zur Gehäusegröße

Die Strombelastbarkeit skaliert grob mit der Gehäusegröße, da größere Pads mehr Kupfer, mehr thermische Masse und einen geringeren Widerstand im Strompfad bedeuten.

• SOT-523 → typischerweise unter 200 mA Dauerstrom; nur Logikschalten
• SOT-23 → bis zu ~600 mA je nach Bauelement; Signalschaltung, kleine MOSFETs
• SOT-89 → bis zu ~1 A; hervorragend für HF und LDOs mittlerer Leistung
• SOT-323(SC-70) → ähnliche Stromkapazität wie SOT-23, kleinerer Footprint
• SOT-223 → bis zu ~1-2 A mit ausreichend Kupfer; LDO-Regler, Schalten mittlerer Leistung
• DPAK / D2PAK → bis zu mehreren zehn Ampere je nach Bauelement und thermischer PCB-Auslegung; Leistungsstufen, Motortreiber, Regler

Überprüfen Sie immer das Datenblatt des Bauelements, da die Stromgrenzen des Gehäuses und die Transistornennwerte miteinander interagieren. Ein 10-A-MOSFET im DPAK-Gehäuse kann ohne Kühlkörper-Kupferfläche thermisch auf 5 A begrenzt sein.

Überlegungen zu Montage, Löten und Fertigung

Ordnungsgemäßes Reflow-Löten bewältigt alle SMD-Transistorgehäuse mit einem geeigneten Schablonendesign sauber. Die Probleme treten außerhalb der automatisierten Bestückung auf:

• SOT-23: mit feiner Lötspitze und Flussmittel machbar; prototypentauglich.
• SC-70 / SOT-323: schwierig von Hand zu löten; das 0,65-mm-Rastermaß erhöht das Risiko von Lötbrücken, was eine Vergrößerung erforderlich macht.
• SOT-523: Die Pads liegen so eng beieinander (0,5 mm Rastermaß), dass beim manuellen Löten fast immer Lötbrücken entstehen; die automatisierte Bestückung wird stark bevorzugt.
• SOT-89, SOT-223: einfach von Hand zu löten aufgrund großer Pads und freiliegender Laschen.
• DPAK / D2PAK: Das freiliegende Pad benötigt für die thermische Leistung einen soliden Lötkontakt, der von Hand nur schwer zuverlässig zu erreichen ist; Reflow wird empfohlen.

Hinweis

Für Produktionsserien bewältigen die PCB-Bestückungsdienste von JLCPCB das gesamte Spektrum von SC-70 bis D2PAK problemlos. Wenn Sie mit ultrakleinen Gehäusen prototypen, lohnt es sich, bestückte Platinen zu bestellen, anstatt mit Pinzette und Heißluft zu kämpfen.

Was ist ein SMD-Transistorgehäuse?

Unterschied zwischen Gehäuse und Transistortyp

Das Gehäuse ist die physische Hülle: der Kunststoffkörper, der Leadframe und die Pad-Geometrie. Der Transistortyp (BJT, MOSFET, JFET) ist der Halbleiter im Inneren. Diese sind unabhängig: Derselbe Transistor-Die ist oft in mehreren Gehäusen erhältlich.

Zum Beispiel:

• Ein gängiger NPN-BJT wie der 2N3904 ist in SOT-23, TO-92 (Durchsteckmontage) und SOT-323 erhältlich.
• Leistungs-MOSFETs werden in SOT-23 für Varianten mit geringer Leistung, DPAK für mittlere Leistung und D2PAK für hohe Leistung geliefert.

Wenn Sie nach einem Ersatz oder Substitut suchen, beeinflusst das Gehäuse Ihren Footprint, nicht das elektrische Verhalten.

SMD- vs. Durchsteckmontage-Transistorgrößen

Bei der Bewertung von Oberflächenmontage- vs. Durchsteckmontage-Layoutoptionen sollten Sie bedenken, dass SMD-Gehäuse bündig auf der Platine aufliegen, was die automatisierte Bestückung ermöglicht und Schritte zum Formen der Anschlüsse überflüssig macht. Durchsteckgehäuse bleiben für handgebaute Prototypen und Umgebungen mit hohen Vibrationen nützlich, wo die mechanische Festigkeit der Lötverbindungen wichtig ist.

Abbildung: Die Größenreduzierung von einem TO-92-Durchsteckgehäuse zu einem SOT-23-SMD-Gehäuse und von einem TO-220 zu einem D2PAK.

Gängige Gehäusebenennungssysteme (TO, SOT, SC-Gehäuse)

• TO (Transistor Outline): von JEDEC stammend; umfasst TO-92 (THT), TO-252 (DPAK), TO-263 (D2PAK)
• SOT (Small Outline Transistor): breite Familie, die SOT-23, SOT-89, SOT-223, SOT-323, SOT-523 umfasst
• SC (Small Circuit): hauptsächlich in der JIS/EIAJ-Nomenklatur verwendet; SC-70 wird in Datenblättern häufig zusammen mit SOT-323 verwendet

Hinweis: Hersteller sind sich bei der Benennung nicht immer einig. SOT-323 und SC-70 bezeichnen Gehäuse mit nahezu identischen Abmessungen, werden aber je nach Hersteller unter verschiedenen Bezeichnungen geführt. Überprüfen Sie vor der Platzierung von Bauteilen immer die Footprint-Abmessungen anhand des jeweiligen Datenblatts.

Footprint-Vergleich von SMD-Transistorgehäusen

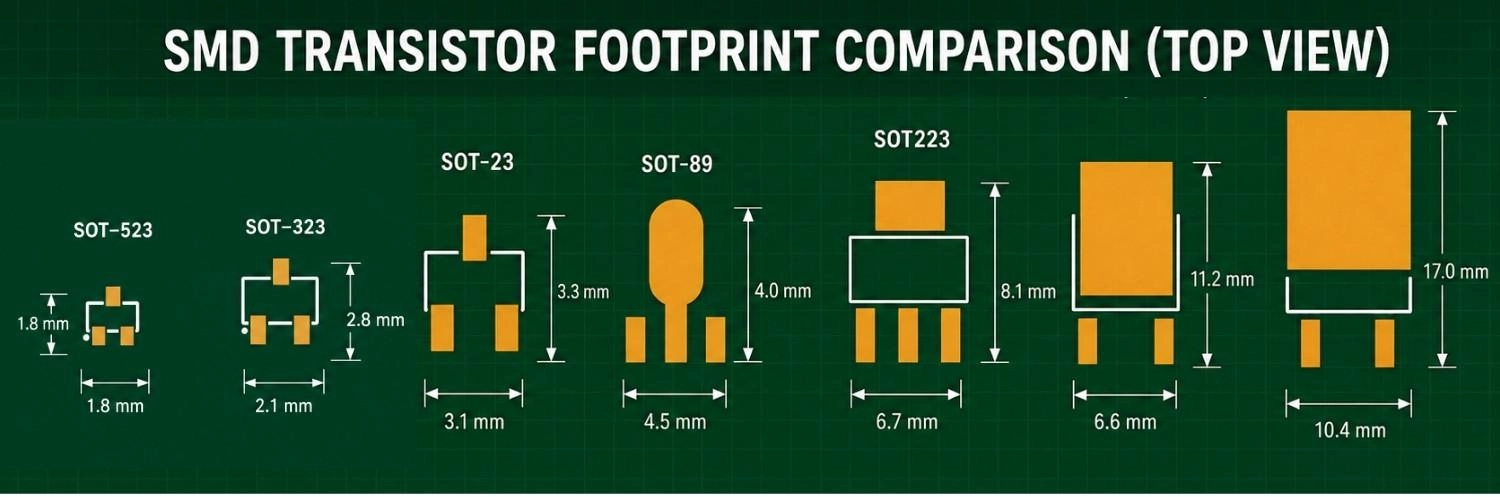

Abbildung: Draufsicht-Footprint-Vergleich von sechs SMD-Transistorgehäusen auf einem 1-mm-PCB-Raster, der die relativen Pad-Größen und Footprint-Flächen von SOT-523 bis D2PAK zeigt.

Kleinste SMD-Transistorgehäuse

• SOT-523: Benötigt eine winzige Footprint-Spannweite von 1,8 × 1,8 mm; erfordert automatisierte Bestückung.
• SC-70 / SOT-323: Benötigt eine Footprint-Spannweite von 2,1 × 2,8 mm; schwierig, aber mit Vergrößerung von Hand lötbar.
• DFN ultraklein: bis zu 1,0 × 0,6 mm; ohne Anschlüsse, die Inspektion auf Platinenebene erfordert Röntgen- oder optische Mikroskopie.

Für Wearable-Designs mit diesen Gehäusen validieren Sie die Dicke Ihrer Lotpastenschablone und die Aperturgröße. Lötbrücken und unzureichendes Lot sind die häufigsten Fehlerbilder.

Größte Leistungstransistor-SMD-Gehäuse

• D2PAK (TO-263): Nimmt eine massive Footprint-Spannweite von 10,4 × 17,0 mm ein; praktisch ein TO-220 in Oberflächenmontage.
• DPAK (TO-252): Mittlere Leistung mit einer Footprint-Spannweite von 6,6 × 11,2 mm; gute thermische Leistung ohne den Platzbedarf des D2PAK.
• Beide erfordern ausreichende Kupferflächen (typischerweise mindestens 1–2 cm² für den vollen Nennstrom) und thermische Via-Arrays für die Wärmeverteilung in inneren Lagen bei mehrschichtigen Leiterplatten.

SMD-Transistornamen und -codes verstehen

SOT-Gehäusebenennung verstehen

Die SOT-Nummerierung ist nicht streng sequenziell nach Größe:

• SOT-523 → 3 Anschlüsse, ultraminiatur Gehäuse
• SOT-323 → 3 Anschlüsse, kleiner als SOT-23
• SOT-23 → 3 Anschlüsse, Standardgröße für allgemeine Zwecke
• SOT-89 → 3 Anschlüsse + Lasche, mittlere Leistung
• SOT-223 → 4 Anschlüsse (3 + freiliegende Lasche), größtes der gängigen SOTs

Die Nummer gibt nicht zuverlässig die Größe an. Überprüfen Sie immer die tatsächlichen Abmessungen.

JEDEC-Gehäusestandards

JEDEC standardisiert Gehäuseumrisse, sodass ein Footprint eines Lieferanten für ein Bauelement eines anderen passt. In der Praxis gibt es geringfügige Abweichungen bei den Pad-Abmessungen und Toleranzen zwischen den Herstellern. Überprüfen Sie daher immer das empfohlene Landmuster und die Gehäuseabmessungen anhand des spezifischen Transistordatenblatts, bevor Sie das PCB-Layout erstellen. Das Verständnis der Transistorgehäuseabmessungen hilft auch bei der Auswahl kompatibler SMD-Dioden-Footprints und MOSFETs auf Mixed-Signal-Leiterplatten. Die Verfügbarkeit von Bauteilen und Gehäusevarianten kann auch über JLCPCB Parts überprüft werden, bevor Sie Ihr Design finalisieren.

SMD-Transistor-Markierungscodes

SMD-Transistorgehäuse sind zu klein für vollständige Teilenummern, daher drucken Hersteller abgekürzte 2–3-stellige Codes per Laser. Da derselbe Code völlig unterschiedliche Bauelemente verschiedener Hersteller darstellen kann, führt das alleinige Verlassen auf die Markierung ohne Kenntnis der physischen Gehäusegröße zu Fehlidentifikationen.

Wenn Sie ein unbekanntes Bauteil anhand seiner Markierungen identifizieren müssen, finden Sie in unserem umfassenden Leitfaden zum Lesen von SMD-Transistorcodes detaillierte Nachschlagetabellen und Identifikationsstrategien.

Häufig gestellte Fragen zu SMD-Transistorgrößen

F: Was ist das am weitesten verbreitete Oberflächenmontage-Transistorgehäuse im PCB-Design?

Das SOT-23-Gehäuse dient als Industriestandard für Allzweck-Oberflächenmontage-Transistoren. Es wird stark bevorzugt, weil es eine kompakte Footprint-Spannweite von 3,1 × 3,3 mm mit ausreichend Fläche für zuverlässiges manuelles Löten beim Hardware-Prototyping verbindet.

F: Gibt es SMD-Transistorgrößen, die kleiner als das Standard-SOT-23 sind?

Ja. Gehäuse wie das SOT-323 (2,1 × 2,8 mm Footprint-Spannweite) und SOT-523 (1,8 × 1,8 mm Footprint-Spannweite) sind für ultra-dichte Leiterplatten konzipiert. Für noch kleinere Footprints bieten gehäuselose DFN-Pakete extreme Miniaturisierung, erfordern jedoch automatisierte SMT-Linien für die Montage.

F: Welches Oberflächenmontage-Transistorgehäuse ist am besten für Hochleistungsanwendungen geeignet?

Das D2PAK (TO-263)-Gehäuse ist im Allgemeinen das leistungsfähigste Standard-SMD-Gehäuse für Hochstromlasten. In Kombination mit einer ordnungsgemäß ausgelegten thermischen Kupferfläche auf der Leiterplatte, die seine Footprint-Spannweite von 10,4 × 17,0 mm abdeckt, kann es mehrere zehn Ampere bewältigen, was es ideal für Motortreiber und Leistungsstufen macht.

F: Ist das TO-236-Gehäuse identisch mit dem SOT-23-Footprint?

TO-236 ist lediglich eine alternative JEDEC-Bezeichnung für das klassische SOT-23-Gehäuse. Obwohl sie maßlich äquivalent sind, wird immer empfohlen, die Landmuster gegen das spezifische Komponentendatenblatt zu prüfen, bevor Sie Ihre Platine verdrahten.

F: Wie kann ich ein unbekanntes Oberflächenmontage-Transistorbauteil genau identifizieren?

Sie müssen physische Messungen mit Markierungscodes kombinieren. Messen Sie die Gehäuseabmessungen und das Rastermaß der Anschlüsse mit einem Messschieber, um den genauen Gehäusetyp zu bestätigen (z. B. SOT-323 vs. SOT-23). Verwenden Sie dann den lasergravierten Markierungscode, um eine SMD-Bauteiledatenbank für die spezifische Teilenummer zu durchsuchen.

F: Welcher SMD-Transistorgehäusetyp lässt sich am einfachsten von Hand löten?

Das SOT-223-Gehäuse gilt weithin als am einfachsten manuell zu verarbeiten. Seine größere Gehäusegröße, das breite Rastermaß von 2,3 mm und die verlängerte thermische Lasche machen die Ausrichtung ohne Mikroskop unkompliziert.

Fazit

Die Auswahl des SMD-Transistorgehäuses läuft auf drei Variablen hinaus, die gegeneinander wirken: Platz auf der Platine, thermische Reserven und Montagekomplexität.

SOT-23 deckt die meisten allgemeinen Anwendungsfälle ab. SOT-323 oder SC-70 sind erforderlich, wenn der Platz knapp und der Strom niedrig ist.

SOT-223 ist die Mindestschwelle für die zuverlässige Ableitung von mehr als 500 mW, während DPAK und D2PAK für die eigentliche Leistungselektronik unverzichtbar bleiben.

Bauen Sie eine Leiterplatte mit Miniatur- oder Leistungs-SMD-Transistorgehäusen? JLCPCB unterstützt die umfassende SMT-Bestückung von kompakten SC-70-Bauelementen bis hin zu Hochstrom-D2PAK-Leistungsstufen, sowohl für das Prototyping als auch für die Produktion. Überprüfen Sie die Gehäuse-Footprints und die Bauteilverfügbarkeit über JLCPCB Parts, bevor Sie Ihr PCB-Layout finalisieren. Bereit zur Fertigung? Holen Sie sich eine sofortige Schätzung auf unserer Angebotsseite.
