Circuito Integrado de Contorno Pequeño (SOIC): Paquete, especificaciones y usos

A medida que los diseños transicionan de los componentes tradicionales de orificio pasante al SMT (Tecnología de Montaje Superficial) de alta densidad, el Circuito Integrado de Contorno Pequeño (SOIC) sigue siendo el estándar de la industria para amplificadores operacionales, memoria flash, sensores y microcontroladores. Es un testimonio de la ingeniería equilibrada, ofreciendo un compromiso perfecto entre la miniaturización demandada por la electrónica de consumo moderna y la robustez requerida para aplicaciones industriales.

Este artículo sirve como un recurso de ingeniería definitivo para el encapsulado SOIC. Desentrañaremos la confusión en torno a las variaciones de ancho del cuerpo, analizando las dimensiones mecánicas específicas que impulsan el diseño de la huella. Más allá de la geometría, examinaremos las características térmicas que dictan el manejo de potencia y la ciencia de materiales detrás de la construcción del marco de conductores.

Finalmente, cerraremos la brecha entre el diseño y la fabricación, detallando los parámetros específicos de ensamblaje SMT — desde el diseño de la apertura del esténcil hasta el perfilado de reflujo — necesarios para lograr una producción de alto rendimiento con las capacidades avanzadas de ensamblaje de JLCPCB.

¿Qué es un encapsulado SOIC (SOIC Package)?

Técnicamente definido, un encapsulado SOIC, es un encapsulado de circuito integrado (CI) de montaje superficial caracterizado por dos filas paralelas de terminales en forma de ala de gaviota. Ofrece una reducción drástica en la huella.

En comparación con los encapsulados DIP equivalentes, el SOIC típicamente reduce el área de la placa de circuito impreso (PCB) aproximadamente entre un 30% y un 60%, dependiendo del número de pines y del paso.

El SOIC representa el "punto óptimo" del ensamblaje. El SOIC se utiliza ampliamente porque equilibra la densidad, la facilidad de fabricación y la capacidad de retrabajo.

Los terminales de ala de gaviota del SOIC proporcionan flexibilidad mecánica y filetes de soldadura visibles, haciéndolo más tolerante a la deformación de la PCB y al retrabajo que el QFN en muchos entornos de producción.

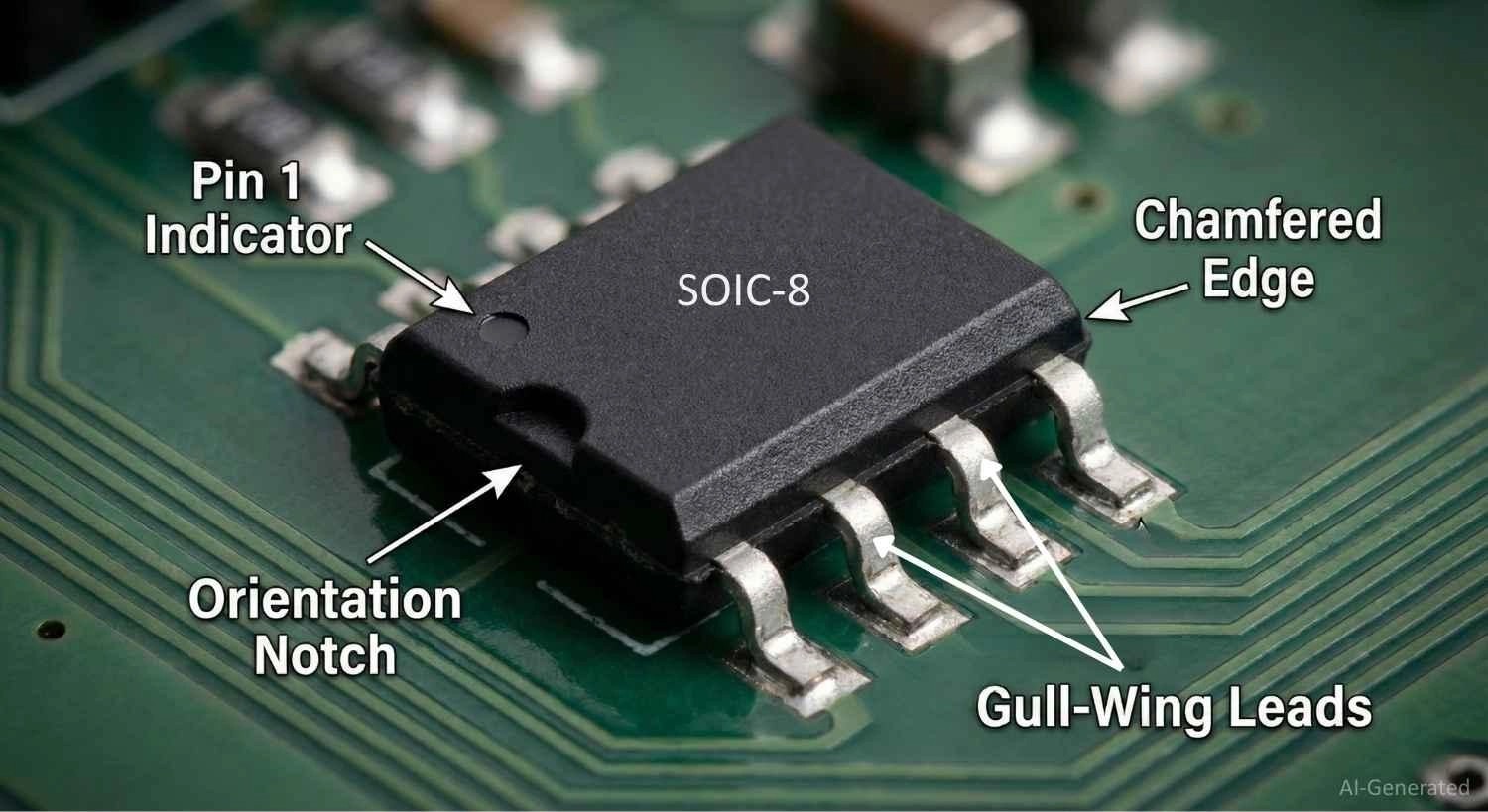

Un chip SOIC montado en una placa de circuito impreso mostrando terminales de ala de gaviota y configuración de pines.

Especificaciones del encapsulado SOIC

Comprender los atributos físicos precisos del SOIC es crítico para el diseño de la PCB y el ensamblaje. A diferencia de las descripciones genéricas, un desglose técnico revela las dimensiones específicas que dictan el diseño del esténcil SMT y el rendimiento térmico.

Nota

$\theta_{JA}$ depende en gran medida del cobre de la PCB y del flujo de aire, pero el $\theta_{JA}$ típico del SOIC varía de ~70 a 120 °C/W.

Dimensiones del encapsulado SOIC y variaciones del cuerpo

El encapsulado SOIC se categoriza principalmente por el ancho de su cuerpo. Los diseñadores deben diferenciar entre estos tipos para prevenir errores de pads definidos por máscara de soldadura vs. no definidos por máscara de soldadura en los diseños CAD.

1. SOIC de Cuerpo Estrecho Ancho del Cuerpo: 3.90mm (aproximadamente 150 mils) Número de Pines Típico: 8, 14 y 16 pines Uso: Puertas lógicas estándar, amplificadores operacionales y temporizadores
2. SOIC de Cuerpo Ancho Ancho del Cuerpo: 7.50mm (aproximadamente 300 mils) Número de Pines Típico: 16, 20, 24 y 28 pines Uso: CIs de interfaz, microcontroladores más grandes y chips de memoria que requieren almohadillas de fijación del dado más grandes
3.

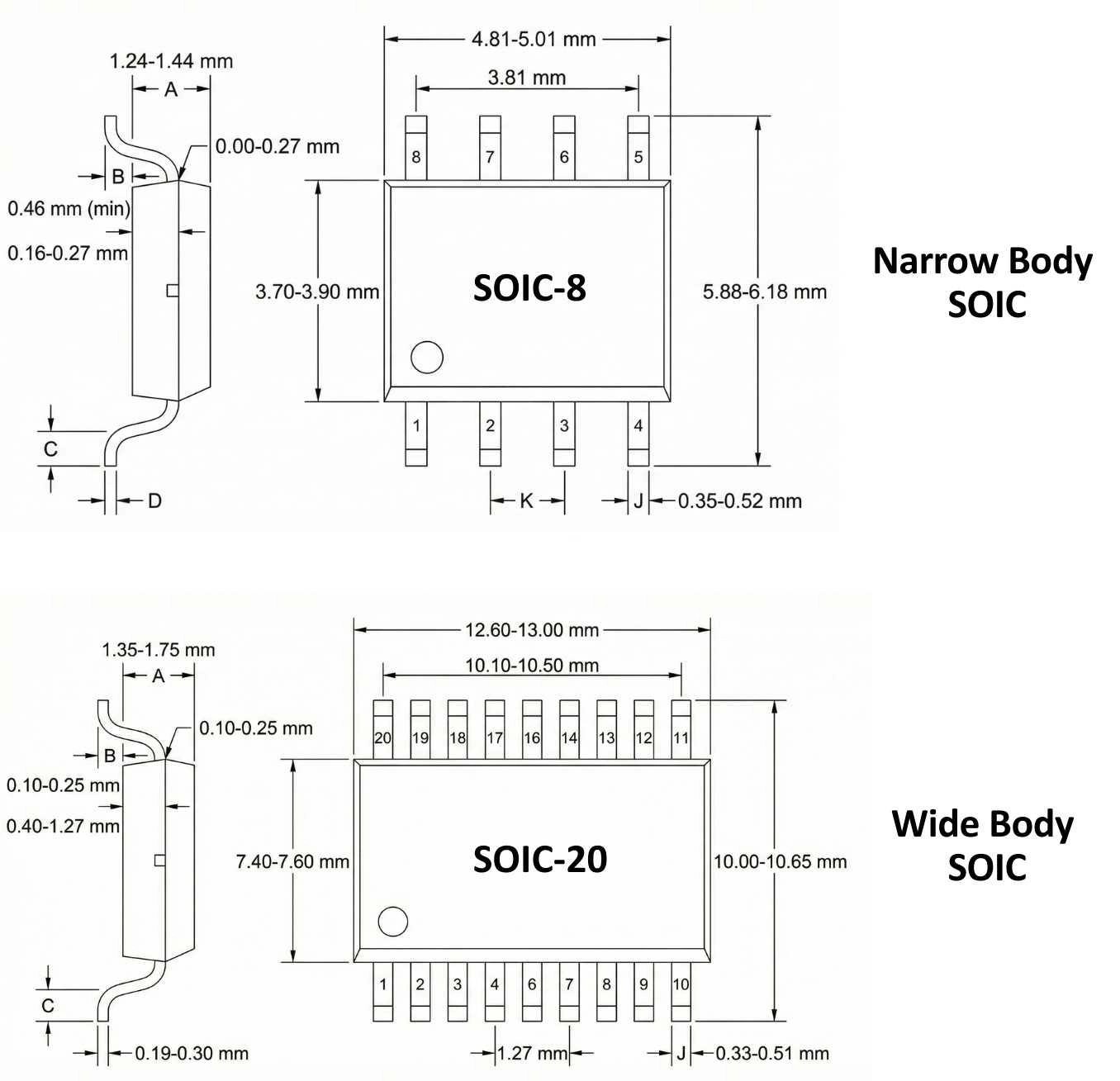

4. Comparación de encapsulados de Circuito Integrado de Contorno Pequeño JEDEC de Cuerpo Estrecho (SOIC-8) y Cuerpo Ancho (SOIC-20) mostrando el paso de pines y las dimensiones.

Geometría de los terminales, paso y coplanaridad del encapsulado SOIC

La característica definitoria del SOIC es su paso de pines de 1.27mm (50 mil). A diferencia de los componentes de Paso Fino (FP) como el SSOP (0.65mm), el paso de 1.27mm permite una ventana de proceso más amplia durante la impresión de pasta de soldadura, reduciendo significativamente el riesgo de puentes de soldadura.

La Mecánica de Ala de Gaviota: Los terminales de un SOIC se forman en una configuración de "ala de gaviota". Mecánicamente, esta forma proporciona flexibilidad. Durante la operación, el dado de silicio, el compuesto de molde plástico y el sustrato de la PCB FR-4 se expanden a diferentes velocidades (desajuste de CTE). Los terminales de ala de gaviota actúan como resortes flexibles, absorbiendo esta tensión mecánica para proteger las uniones de soldadura.

Los terminales de ala de gaviota proporcionan flexibilidad mecánica que reduce la transferencia de tensión a las uniones de soldadura durante el ciclo térmico, mejorando la fiabilidad. Es un factor de fiabilidad crítico para PCBs automotrices e industriales.

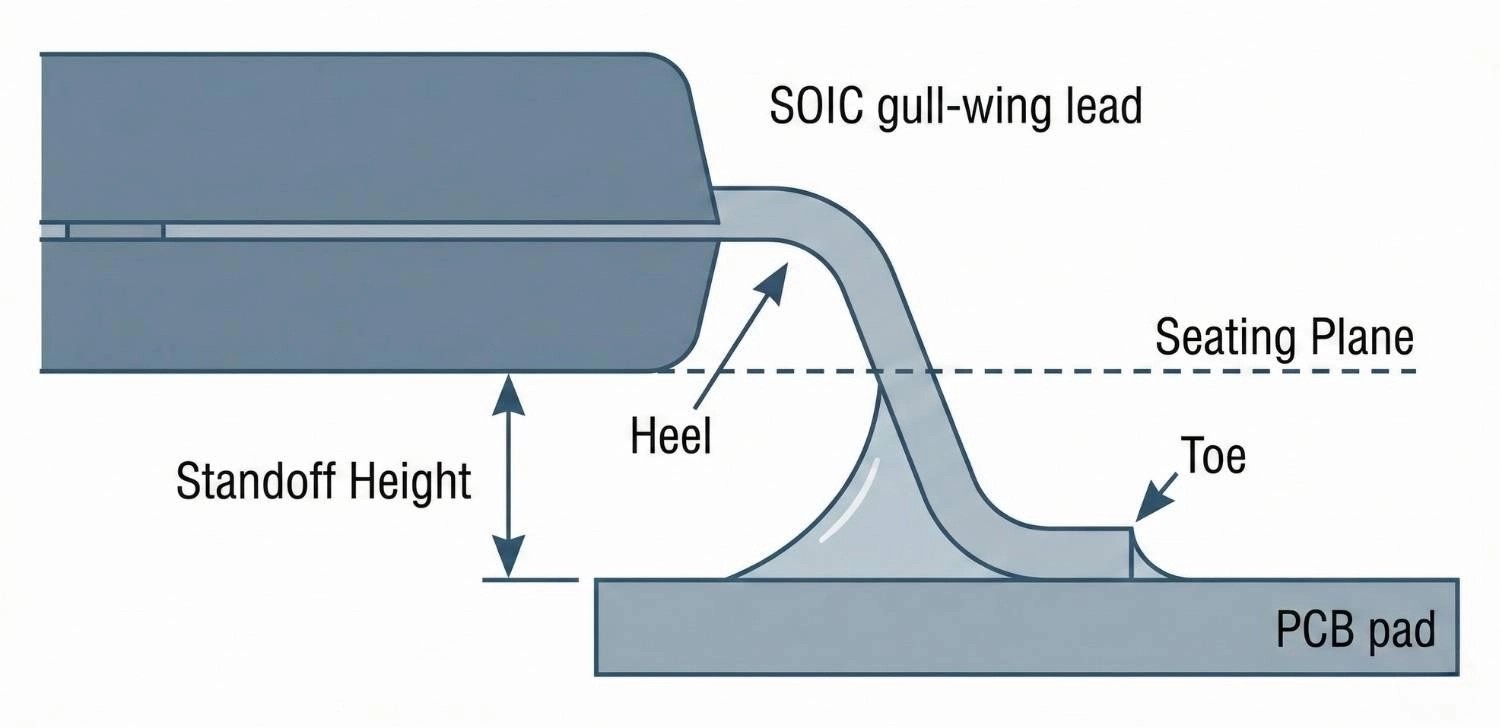

Diagrama del perfil lateral de un terminal de ala de gaviota SOIC mostrando el talón, la punta y la formación de la unión de soldadura en un pad de PCB.

Coplanaridad de los Terminales: Para un ensamblaje SMT fiable, la coplanaridad de los terminales — la distancia vertical entre el terminal más alto y el más bajo — debe mantenerse dentro de 0.10mm (4 mils). Las desviaciones fuera de esta tolerancia a menudo resultan en uniones de soldadura "abiertas" durante el proceso de reflujo.

Materiales del encapsulado SOIC, marco de conductores y recubrimiento

• Marco de Conductores: Los marcos de conductores suelen estar hechos de aleaciones de cobre (por ejemplo, Aleación 42, 194, 172) dependiendo del fabricante y los requisitos térmicos. Típicamente construidos de Aleación de Cobre 194 (CuFe2.3P) para maximizar la conductividad térmica (~260 W/m·K), facilitando la transferencia de calor desde el dado a la PCB.
• Recubrimiento: Los terminales están recubiertos con Estaño Mate (Sn) o Níquel-Paladio-Oro (NiPdAu). Este recubrimiento asegura la humectabilidad durante el proceso de ensamblaje de PCB de JLCPCB y previene la oxidación durante el almacenamiento.

Consideraciones de embalaje y manipulación SMT del SOIC

Para el ensamblaje automatizado, los componentes SOIC se suministran en Cinta y Carrete o en Tubos de Plástico.

• Cinta y Carrete: Preferido para producción SMT de alto volumen. Los componentes se colocan en bolsillos estampados, cinta portadora, sellados con una cinta de cubierta, permitiendo una alimentación rápida en las máquinas de pick-and-place.
• Tubos: Común para cantidades más pequeñas o prototipado, pero requieren alimentadores de varilla, que pueden ser más lentos de cargar.

Aplicaciones comunes del encapsulado SOIC en electrónica

El Circuito Integrado de Contorno Pequeño es versátil, encontrando su camino en casi todos los sectores de la industria electrónica. Su equilibrio de tamaño y capacidad de retrabajo manual lo hace particularmente popular en escenarios donde el BGA es demasiado complejo para enrutar o probar, pero el DIP es demasiado voluminoso.

Encapsulado SOIC vs otros encapsulados de CI

Elegir el encapsulado correcto es un compromiso entre el rendimiento eléctrico, la gestión térmica y el rendimiento del ensamblaje.

SOIC vs DIP (encapsulado dual en línea): Orificio Pasante vs SMT

Aunque el DIP es más fácil para prototipos en placa de pruebas, es eléctricamente inferior. Los terminales largos de un encapsulado DIP introducen una inductancia (L) y capacitancia (C) parásitas significativas.

• Integridad de la Señal: Los terminales más cortos del SOIC minimizan la inductancia parásita, permitiendo velocidades de conmutación más rápidas y operación a mayor frecuencia (>100 MHz) con menos degradación de la señal.
• Ruta Térmica: El SOIC se asienta al ras contra la superficie de la PCB. El calor generado por el dado tiene una ruta más corta para viajar a través de los terminales hacia las pistas de cobre ($R_{\theta JL}$ es menor), mejorando la disipación térmica.

SOIC vs SOP: Entendiendo la diferencia JEDEC vs EIAJ

Un error técnico común es confundir el SOIC con el SOP (Encapsulado de Contorno Pequeño), a menudo definido por las especificaciones EIAJ/JEITA.

• La Diferencia: Los encapsulados EIAJ SOP típicamente tienen un ancho de cuerpo de 5.3mm — más ancho que el SOIC Estrecho (3.9mm) pero más estrecho que el SOIC Ancho (7.5mm).
• El Riesgo: Colocar una huella estándar de SOIC para un componente EIAJ SOP a menudo resulta en terminales que apenas tocan los pads, llevando a uniones débiles o abiertas.
• Solución: Siempre verifique de forma cruzada los parámetros específicos de ancho del cuerpo en la hoja de datos al usar la Librería de Partes de JLCPCB.
•

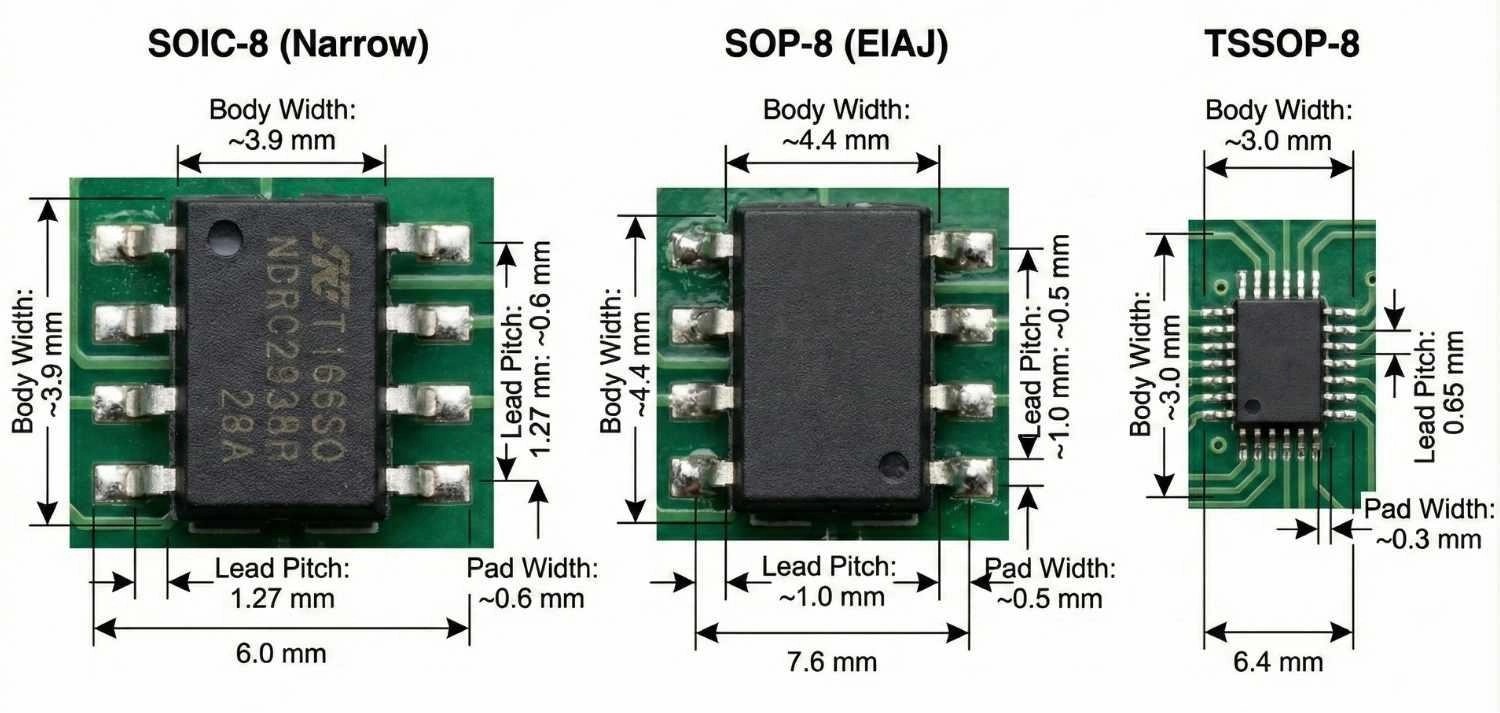

• Comparación de huellas de encapsulados JEDEC SOIC, EIAJ SOP y TSSOP para resaltar las diferencias dimensionales y el espaciado de pads.

SOIC vs TSSOP y QFN: Tamaño, densidad y robustez

• TSSOP (Encapsulado de contorno pequeño delgado y reducido): Presenta un perfil más delgado (1.1mm máx.) y un paso más fino (0.65mm). Aunque ahorra espacio, es más susceptible a puentes de soldadura y requiere esténciles más delgados.
• QFN (Quad flat no-lead): Ofrece un rendimiento térmico superior debido a la almohadilla térmica directa, pero es difícil de prototipar e inspeccionar. El SOIC permite la inspección visual de los filetes de soldadura sin rayos X, simplificando el Control de Calidad (QC).

Diseño de footprint de PCB para SOIC y directrices DFM

Para asegurar una fabricación sin defectos en JLCPCB, el diseño de su PCB debe adherirse a estrictas directrices de Diseño para la Fabricación (DFM). El patrón de tierra físico determina el volumen de pasta de soldadura depositada.

Patrón de tierra del SOIC y requisitos de diseño de pads

La geometría del patrón de tierra dicta la formación de la unión de soldadura.

• Filete de Punta (Exterior): El pad debe extenderse 0.35mm–0.55mm más allá del extremo del terminal. Esto permite un menisco visible de soldadura, esencial para que la Inspección Óptica Automatizada (AOI) verifique la unión.
• Filete de Talón (Interior): La unión más crítica para la resistencia mecánica. El pad debe extenderse hacia adentro lo suficiente para permitir que la soldadura moje la "rodilla" del terminal.
• Barrera de Máscara de Soldadura: Asegure una banda de máscara de soldadura de al menos 0.1mm (4 mils) entre pads para prevenir puentes de soldadura, aunque el amplio paso de 1.27mm hace esto fácilmente alcanzable.
•

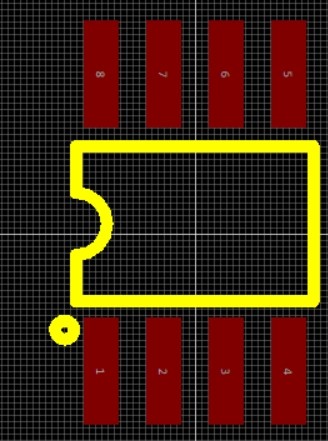

• Patrón de tierra de huella de PCB compatible con IPC-7351 para SOIC-8.

Gestión térmica para encapsulados SOIC y SOIC-EP

Los CIs de alta potencia a menudo usan la variante SOIC-EP (Almohadilla Expuesta), que incluye una placa térmica en la parte inferior.

• Estrategia de vía en pad: Coloque una matriz de vías térmicas de 0.3mm directamente en el pad de tierra central. Estas deben conectarse a planos de tierra internos para disipar el calor.
• Apertura del sténcil: No use una apertura del 100% para la almohadilla expuesta. Use un diseño de "panel de ventana" (cobertura del 50–80%) para prevenir la elevación excesiva por soldadura, lo que puede causar que el encapsulado flote y desconecte los pines de señal. html

Perfil de soldadura por reflujo para encapsulado SOIC

1. Zona de Remojo (150°C–200°C) 60–120 segundos. Activa el flux y asegura que el cuerpo plástico y el dado interno alcancen el equilibrio térmico para prevenir deformaciones.
2. Zona de Reflujo Temperatura pico: típicamente 235–245°C para SAC305, sin exceder el máximo JEDEC de 260°C.
3. Enfriamiento Tasa de <4°C/s para asegurar una estructura de soldadura de grano fino sin choque térmico.
4.

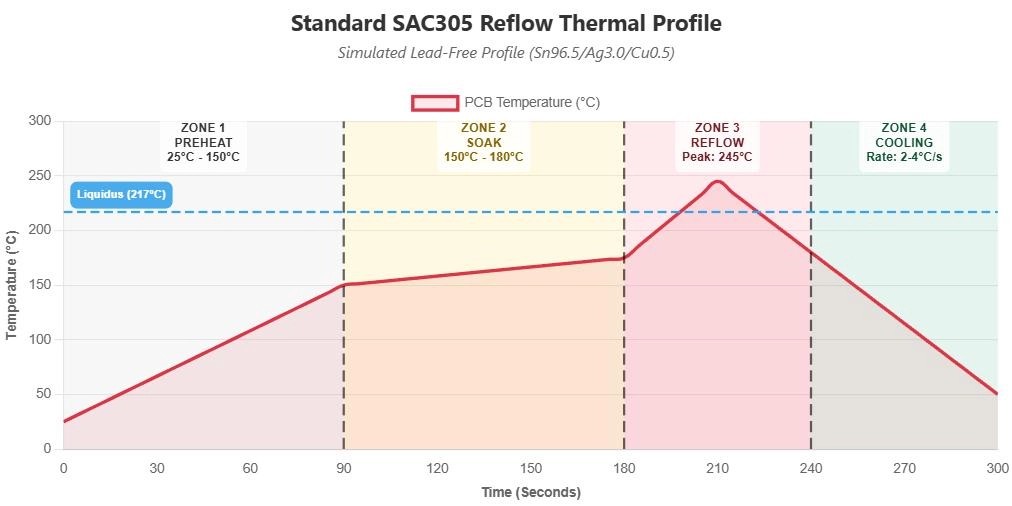

5. Gráfico del perfil de temperatura de soldadura por reflujo SMT mostrando las zonas de precalentamiento, remojo, pico de reflujo y enfriamiento para ensamblaje sin plomo SAC305.

Niveles de sensibilidad a la humedad (MSL) del encapsulado SOIC y almacenamiento

Los encapsulados SOIC son higroscópicos. Si la humedad queda atrapada dentro de la encapsulación plástica durante el reflujo, se expande en vapor, causando "agrietamiento" (craqueo del encapsulado).

Protocolo: Los componentes con alto MSL (Nivel 3+) se hornean antes del ensamblaje si se excede el tiempo de exposición, siguiendo procedimientos de almacenamiento estrictamente controlados.

Defectos de ensamblaje del SOIC y estrategias de prevención

• Puente de Soldadura: Raro en paso de 1.27mm. Si ocurre, verifique si el grosor del esténcil excede 0.15mm.
• Levantamiento de Terminales o Humectación Desigual: Asegure conexiones de alivio térmico simétricas en los pads conectados a planos de cobre grandes. El flujo de calor desequilibrado durante el reflujo puede causar fuerzas de humectación desiguales, resultando en terminales levantados o formación insuficiente de filetes.
• Verificación AOI: La geometría de ala de gaviota permite que las cámaras cenitales verifiquen fácilmente los ángulos de humectación, haciendo del SOIC uno de los encapsulados más fiables para inspeccionar.

Conclusión: Encapsulado SOIC

El Circuito Integrado de Contorno Pequeño (SOIC) sigue siendo un titán en la industria electrónica. Sus características físicas equilibradas lo convierten en la opción ideal para ingenieros que necesitan mayor densidad que el DIP pero requieren un manejo más fácil y mejor robustez que los encapsulados QFN o BGA. Al comprender las especificaciones técnicas y optimizar las huellas de su PCB, asegura una fabricación sin problemas.
