¿Qué es un PCB Flexible?
Un PCB Flexible (también llamado flex PCB o FPC) es un tipo de placa de circuito impreso que puede doblarse, plegarse y torcerse sin romperse. A diferencia de las placas rígidas, los PCBs flexibles están diseñados para adaptarse a espacios reducidos y entornos dinámicos, lo que los hace ideales para dispositivos electrónicos compactos y ligeros.
Cómo se diferencian los PCBs flexibles de los PCBs rígidos
Los PCBs rígidos están fabricados sobre sustratos de FR4, lo que los hace rígidos y menos adaptables a espacios reducidos. En cambio, los PCBs flexibles utilizan sustratos de poliamida que permiten que la placa se doble y gire sin sufrir daños. Las capas conductoras de cobre transportan las señales a través del material base, mientras que los recubrimientos protectores o coverlays garantizan durabilidad. Gracias a esta flexibilidad, los FPCs ahorran espacio, resisten mejor las vibraciones y permiten soluciones de empaquetado 3D que las placas rígidas simplemente no pueden lograr.
Estructura y propiedades de los PCBs flexibles

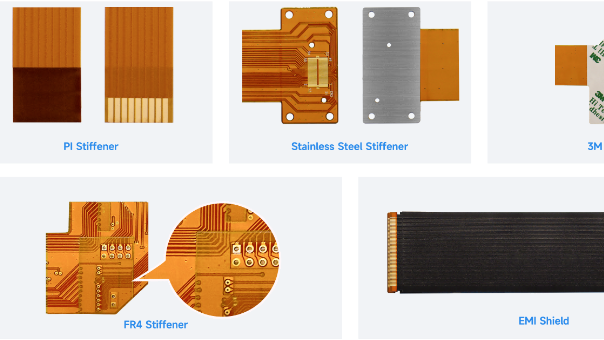

Los PCBs flexibles se construyen sobre sustratos delgados y flexibles, como poliamida (PI) o PET, que proporcionan alta flexibilidad mecánica y resistencia al calor. Sobre estos sustratos se lamina cobre para formar las trazas conductoras, mientras que loscoverlayso máscaras de soldadura protegen los circuitos. Según la aplicación, se pueden incorporar refuerzos en áreas específicas para fortalecer conectores o puntos de montaje, sin comprometer la flexibilidad general de la placa.
Los PCBs flexibles combinan adaptabilidad mecánica con fiabilidad eléctrica, pudiendo doblarse, plegarse o torcerse para encajar en dispositivos compactos o de formas irregulares, todo ello manteniendo un rendimiento eléctrico estable.
- Alta flexibilidad - soporta doblado repetido sin daños.
- Ligero y delgado - ahorra espacio y reduce el peso total del dispositivo.
- Durabilidad -resistente a vibraciones, esfuerzos térmicos y movimientos dinámicos.
- Versatilidad de diseño - admite diseños complejos con menos conectores y cables.
Ventajas de los PCBs flexibles
Consideraciones de diseño para PCBs flexibles
Radio de curvatura y número de capas
- El radio mínimo de curvatura determina hasta qué punto puede doblarse un PCB flexible sin provocar grietas ni delaminación. Este parámetro depende tanto del número de capas como del tipo de material. En general, a mayor número de capas, menor flexibilidad; por ello, los diseños que requieren flexiones frecuentes deben mantener el recuento de capas al mínimo.
Selección de materiales
Enrutamiento de trazas y diseño de pads
Aplicaciones comunes de los PCBs flexibles

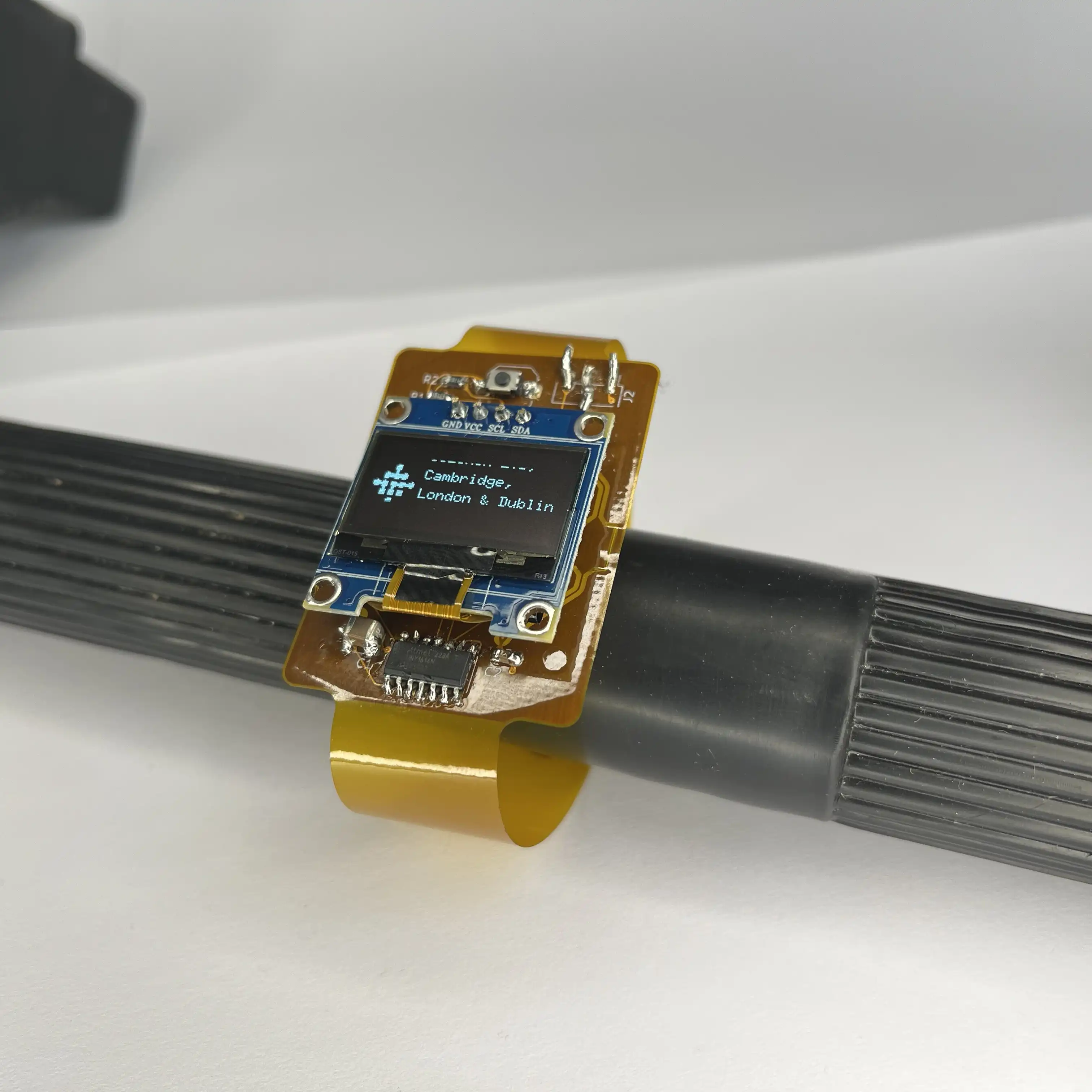

Electrónica de consumo
- Los PCBs flexibles se utilizan ampliamente en smartphones, dispositivos wearables y portátiles para optimizar el espacio y permitir diseños ultradelgados. Gracias a que facilitan la conexión de componentes en espacios reducidos, los FPCs permiten crear dispositivos compactos y ligeros.
Dispositivos médicos
Electrónica automotriz
Aeroespacial y aviación
Capacidades de fabricación de PCBs flexibles de JLCPCB
Característica | Capacidades |
|---|
Minimum Dimensions | Sin límite. Se sugiere panel si las dimensiones son < 20 × 20 mm. |
Dimensiones máximas | Regular: 234 × 490 mm Límite absoluto: 250 × 600 mm con rieles de borde |
Tolerancia dimensional | ±0,1 mm / ±0,05 mm (cargo adicional) |
Color de la cubierta | Amarillo / Negro / Blanco / Transparente |
Acabado superficial | ENIG. Espesor: 1u" / 2u" |
Mín. Tamaño/diámetro del orificio de la vía | ①Regular: 0,15 mm/0,35 mm ②Extremo: 0,10 mm/0,3 mm (cargo adicional) |
Ranura mínima enchapada | 0,50 mm |
Ranura mínima no enchapada | Sin límite |
Anillo anular para PTH | ≥ 0,25 mm. Límite absoluto: 0,18 mm |
Ancho y separación mínima de trazas | ① 12 µm (1/3 oz) cobre: 3/3 mil (límite absoluto 2/2 mil) ② 18 µm (0,5 oz) cobre: 3,5/3,5 mil ③ 35 µm (1 oz) cobre: 4/4 mil |
Material de los refuerzos | PI (0,1 mm, 0,15 mm, 0,20 mm, 0,225 mm, 0,25 mm) FR4 (0,1 mm, 0,2 mm, 0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm) Acero inoxidable (0,1 mm, 0,2 mm, 0,3 mm) Cinta 3M (tesa8854, 3M9077, 3M468) |
¿Por qué JLCPCB es el fabricante de PCBs flexibles de referencia?
Cómo pedir PCBs flexibles en JLCPCB en 3 pasos sencillos
