What materials are used for high frequency PCBs?

JLCPCB offers high frequency PCB manufacturing with materials such as Rogers and PTFE Teflon, ideal for RF and microwave applications.

What is the typical lead time for high frequency PCBs?

Standard high frequency PCB production at JLCPCB usually takes 4~5 days, depending on material availability and complexity.

What layer counts are available for high frequency PCBs at JLCPCB?

JLCPCB supports 2 layers for high frequency PCBs, depending on order size and complexity.

PCB de alta frecuencia

Precisión al alcance de todos

"JLCPCB ofrece PCBs de alta frecuencia de alta calidad, disponibles en materiales Rogers y PTFE (Teflón), con opción de 2 capas. Precios desde $47, con tiempos de entrega rápidos de 4 a 5 días y garantía de calidad líder en la industria. "

2 Layers

5 pcs

Cotizar ahora

Cotizar ahora >

Introducción

Aplicaciones

Capacidades

Por qué nosotros

How to Order

Q&A

Recursos

¿Qué es un PCB de alta frecuencia?

Cuando la frecuencia supera ciertos límites, las pérdidas de señal en placas FR4 estándar aumentan considerablemente. Para solucionarlo, JLCPCB ofrece PCBs de alta frecuencia diseñadas específicamente para aplicaciones de MHz a GHz. Estas placas utilizan materiales dieléctricos de baja pérdida con un factor de pérdida reducido, minimizando la degradación de la señal. Esto asegura un control efectivo de la interferencia electromagnética (EMI) y una transmisión de señales confiable y de alta velocidad, ideal para proyectos de alta frecuencia y comunicaciones de precisión.

Materiales comunes para PCB de alta frecuencia

A diferencia de las placas FR4 estándar, los PCB de alta frecuencia se seleccionan según su Dk (constante dieléctrica) y Df (factor de disipación). Cuanto más bajos sean estos valores, mejor será la integridad de la señal a altas frecuencias. Algunos materiales que ofrece JLCPCB incluyen:

Rogers

Material Rogers

RO4350B (Dk=3.48, Df=0.0037)

Rogers-RO4350B

Este material es un compuesto de vidrio reforzado con hidrocarburos/cerámica, con una constante dieléctrica de 3,48 a 10 GHz, lo que lo hace comúnmente usado en diseños de amplificadores de potencia de alta frecuencia. El laminado RO4350B tiene un bajo coeficiente de expansión térmica en el eje Z (CTE), lo que garantiza una alta estabilidad en circuitos multicapa interconectados mediante orificios metalizados (PTH).

PTFE Teflón

Material PTFE (Teflón)

ZYF255DA (Dk=2.55, Df=0.0018)

ZYF265D (Dk=2.65, Df=0.0019)

ZYF300CA-C (Dk=2.94, Df=0.0016)

ZYF300CA-P (Dk=3.0, Df=0.0018)

El PCB de PTFE (Teflón) ofrece un rendimiento integral excepcional en la práctica, siendo un material ideal para diseños de alta complejidad y alta fiabilidad. Posee buena resistencia a la temperatura, fuerte disipación de calor, excelentes propiedades dieléctricas y buena estabilidad mecánica. Es muy duradero en uso y puede soportar cierta oxidación y exposición a rayos UV, lo que lo convierte también en una opción rentable.

Beneficios del PCB de alta frecuencia de JLCPCB

Baja pérdida dieléctrica

Una menor pérdida en el dieléctrico del PCB significa mayor intensidad de señal. Las pérdidas dieléctricas pueden provocar fallos por EMI y crosstalk excesivo. Con un factor de disipación (Df) bajo, se pueden controlar las pérdidas de señal a altas frecuencias.

Rendimiento estable a altas velocidades

A altas velocidades, las señales viajan a través del dieléctrico, mientras que las trazas de cobre actúan como guías de onda. Un sustrato con un factor de pérdida (Df) más bajo garantiza un mejor rendimiento de la señal en todo el circuito.

Excelente integridad de la señal

Factores como el desajuste de impedancia y los retrasos de señal aumentan si el sustrato tiene componentes parásitos más altos. Con sustratos de alta frecuencia, los retrasos pueden controlarse en circuitos RF y de alta velocidad.

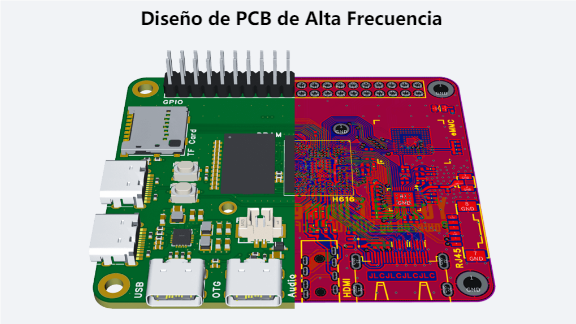

Consideraciones de diseño de PCB de alta frecuencia

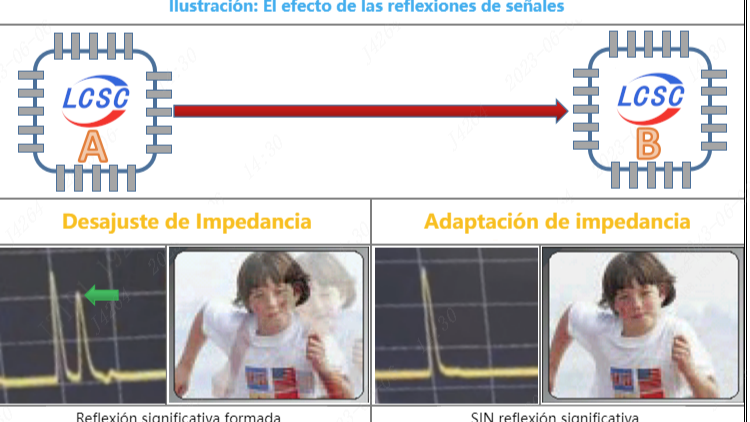

Se utilizan el ancho de traza, el espaciado y las propiedades dieléctricas para ajustar la impedancia. Es importante lograr un emparejamiento de impedancia para una mejor transmisión de señal. Por ello, en líneas de transmisión RF se utilizan impedancias de 50 Ω, 75 Ω y 100 Ω.

Aplicaciones comunes de los PCB de alta frecuencia

Los sistemas RF y de microondas operan en el rango de 3 kHz a 300 GHz, y las aplicaciones de alta frecuencia a menudo requieren materiales especializados. Por ello, se utilizan materiales como Rogers para diseñar módulos frontales RF que exigen alta precisión y mínima distorsión de señal.

Capacidades de fabricación de PCB de alta frecuencia de JLCPCB

Aprenda más sobre las capacidades de los PCBs de alta frecuencia >

¿Por qué elegir JLCPCB como su fabricante de PCB de alta frecuencia?

Rendimiento de alta frecuencia

JLCPCB ofrece PCBs de alta frecuencia utilizando materiales avanzados como Rogers RO4350B y PTFE Teflón, proporcionando un rendimiento de baja pérdida con un Dk de 2,55–3,48 y un Df tan bajo como 0,0016. Estos materiales garantizan una integridad de señal excepcional para aplicaciones de alta velocidad de 1 GHz a 40 GHz.

Garantía de calidad confiable

El proceso de aseguramiento de calidad líder en la industria de JLCPCB garantiza que cada PCB sea sometida a pruebas rigurosas, asegurando un rendimiento confiable y consistente a altas frecuencias. JLCPCB mantiene altos estándares, por lo que puede confiar en que sus diseños funcionen bajo condiciones exigentes.

Precios competitivos

Obtenga PCBs de alta frecuencia de alta calidad desde tan solo $47. JLCPCB ofrece soluciones rentables sin comprometer el rendimiento, haciendo que la tecnología de vanguardia sea más accesible para su presupuesto.

Prototipado rápido

Con un tiempo de entrega de prototipos de 4 a 5 días, JLCPCB garantiza entregas rápidas sin sacrificar la calidad, para que pueda iterar y perfeccionar sus diseños rápidamente.
