What materials are SMT stencils made of?

Made from 304HTA stainless steel with precision tolerance up to ±0.003 mm for accurate paste deposition

What is the lead time for SMT stencil production?

Production time is typically 12 hours for standard stencils. Turnaround may vary based on complexity and custom requirements.

Can I order an SMT stencil together with my PCBs?

Yes, after selecting all PCB parameters on the PCB order page, roll to the bottom of the same page and select the "Stencil" option to start your SMT stencil order.

Plantilla SMT (Stencil)| Fabricación de Plantillas PCB de Alta Precisión

¿Qué es una plantilla SMT?

La plantilla SMT (SMT stencil), también llamada plantilla PCB, es una plantilla de acero inoxidable de precisión utilizada en el ensamblaje de PCB. Cuenta con aperturas cortadas con láser alineadas con los pads de la PCB para asegurar una deposición precisa y consistente de pasta de soldadura, minimizando defectos como puentes o desalineación y permitiendo un ensamblaje de PCB fiable y de alta calidad.

Descripción general de las plantillas JLCPCB

El servicio de fabricación de plantillas JLCPCB es una de las primeras y más consolidadas líneas de producción. Este servicio se desarrolló después del servicio de prototipos de PCB y cuenta con la confianza de millones de ingenieros en todo el mundo. Para asegurar una impresión SMT consistente y precisa, invertimos continuamente en equipos avanzados de fabricación, incluyendo más de 30 máquinas de corte láser de alta precisión, y utilizamos acero inoxidable 304 HTA con tolerancias tan estrictas como ±0.003mm.

En JLCPCB, nos especializamos en tecnología de corte láser de precisión, brindando soporte tanto para aplicaciones de pasta de soldadura como de adhesivo (pegamento rojo) para un ensamblaje de PCB de alta calidad. Ofrecemos una amplia gama de opciones de personalización para plantillas de circuitos impresos, como plantillas con marco o sin marco, plantillas escalonadas (step stencils), nano-recubrimiento, electropulido y adhesivo resistente a ultrasonidos. Estas mejoras optimizan la liberación de la pasta de soldadura, aumentan el rendimiento en la primera pasada SMT y mejoran los resultados de impresión para PCBs de tecnología mixta y alta densidad.

Tipos de plantillas JLCPCB

Las plantillas de montaje superficial (SMT) pueden clasificarse según el tipo de marco y el proceso de fabricación.

Clasificación según el tipo de marco

Esta categoría se basa en si la plantilla tiene un marco o cómo está soportada.

Plantilla sin marco

• Lámina de acero inoxidable independiente sin marco

• Más flexible y ahorra espacio

• Ideal para lotes pequeños o ensamblaje manual

Plantilla con marco

• La plantilla está fijada en un marco de aluminio o acero

• Fácil de manejar y posicionar con precisión.

• Adecuada para máquinas automáticas de pick-and-place

Clasificación por proceso y acabado superficial

Nano-recubrimiento

Liberación de la pasta de soldadura más rápida, depósitos de pasta más uniformes, menor necesidad de limpieza — ideal para BGA, QFN y otros componentes de paso fino.

Más información sobre plantillas con nano-recubrimiento >

Electropulido

Elimina micro rebabas, suaviza las paredes de las aperturas y mejora la liberación de la pasta de soldadura, un ajuste perfecto con el nano-recubrimiento.

Plantilla escalonada (Step Stencil)

Presenta variaciones de grosor en la plantilla escalonada (step stencil), lo que permite una deposición precisa de pasta de soldadura para componentes de paso fino y alta densidad.

Adhesivo resistente a ultrasonidos

stencil page ultrasonic resistant adhesive

Asegura la estabilidad de la plantilla con marco durante la impresión y previene vibraciones o desplazamientos—fuerte adherencia, resistencia al calor, resistencia a la corrosión.

Capacidades de fabricación de plantillas JLCPCB

Ver más sobre las capacidades de fabricación de plantillas >

¿Cómo pedir una plantilla PCB en 3 opciones en JLCPCB?

¿Por qué elegir una plantilla de montaje superficial de JLCPCB?

Excelente calidad de impresión

Las plantillas son fabricadas con más de 30 máquinas de corte láser de alta precisión, y cuentan con aperturas limpias y sin rebabas, con calidad consistente. Son plantillas hechas de acero inoxidable 304 HTA con tolerancias tan estrictas como ±0.003mm para una aplicación precisa de pasta de soldadura. Las opciones de nano-recubrimiento y electropulido mejoran la liberación de la pasta, reducen los puentes y aumentar el rendimiento de la primera pasada de SMT.

Precios competitivos y entrega rápida

La plantilla cortada con láser precisa empieza desde solo 3$ (100 × 100mm). Las opciones premium de nano-recubrimiento y electropulido están disponibles a precios altamente competitivos en la industria.

El corte láser completamente automatizado asegura producción en tan solo 12 horas. La mayoría de los pedidos de plantillas se envían dentro de las 24 horas tras la confirmación.

Soporte total de personalización

Disponibles plantillas con o sin marco, con amplias opciones de personalización—incluyendo tamaño, contorno, grosor, diseños panelizados y división de grandes plantillas sin marco en múltiples piezas—además de opciones de proceso avanzadas como nano-recubrimiento, electropulido, plantilla escalonada (step stencil) y adhesivo resistente a ultrasonidos para adaptarse a diversos requisitos de ensamblaje de PCB.

Preguntas frecuentes sobre plantillas PCB

Sí. Si eres un usuario nuevo y pides un stencil SMT (tamaño ≤ 380 × 280 mm), el cupón para nuevos usuarios cubre completamente el costo del stencil. Solo tendrás que pagar el costo de envío y 1 USD requerido por las regulaciones aduaneras.

Ver más sobre las preguntas frecuentes de plantilla SMT

¿Qué dicen los clientes sobre las plantillas SMT de JLCPCB?

87****0A Apr 15, 2026

Sanding

The stencil worked well and lined up perfectly with the board. I used it in the solder oven with my board and everything came out really well.

25****3A Apr 14, 2026

Sanding

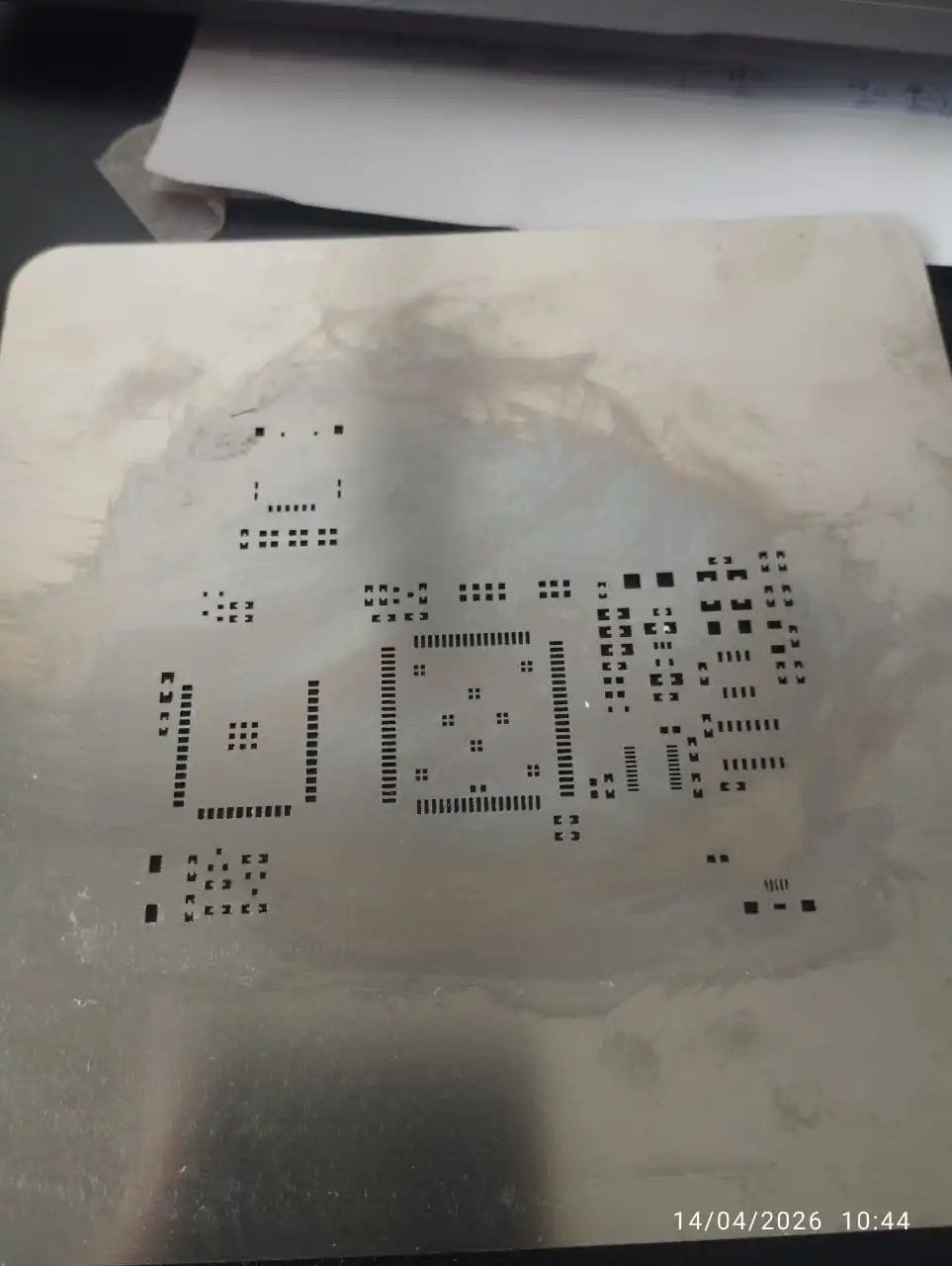

The stencil also great as usual and it precise for every footprint/soldermask.
