Der ultimative Leitfaden zum Testen von Dioden: Multimeter-Einstellungen, Messwerte und Diagnose

Kurze Antwort: Wie man eine Diode testet

Um eine Diode mit einem Multimeter zu prüfen, stellen Sie das Gerät auf den Diodentest-Modus.

Legen Sie die rote Messspitze an die Anode und die schwarze Messspitze an die Kathode.

Eine gesunde Siliziumdiode zeigt im Durchlassbereich einen guten Diodenmesswert von 0,5 V bis 0,8 V und im Sperrbereich OL (Open Loop) an.

Zu wissen, wie man erkennt, ob eine Diode defekt ist, ist einfach: OL in beide Richtungen zeigt eine unterbrochene Diode an, während ein Spannungswert nahe Null in beide Richtungen auf eine kurzgeschlossene Diode hinweist.

Zu wissen, wie man eine Diode testet, ist eine der schnellsten Methoden, um ein defektes Netzteil, eine fehlerhafte Schaltung oder eine Platine, die sich nicht einschalten lässt, zu diagnostizieren. Mit einem Digitalmultimeter können Sie schnell feststellen, ob eine Diode ordnungsgemäß funktioniert, kurzgeschlossen oder unterbrochen ist.

Diese Anleitung erklärt, wie Sie Ihr Multimeter auf den Diodentest-Modus einstellen, Durchlass- und Sperrspannungswerte ablesen, eine gute Diode von einer unterbrochenen oder kurzgeschlossenen unterscheiden, im eingebauten Zustand versus ausgebaut testen und mit speziellen Typen umgehen: Gleichrichter-, Schottky-, Zener-, LED- und Brückengleichrichter-Dioden.

Dioden-Polarität: Wie man Anode und Kathode identifiziert

Das Verständnis der Dioden-Polarität ist der erste Schritt für einen erfolgreichen Diodentest:

• Stromrichtung: Im Durchlassbereich fließt der Strom von der Anode (positiver Anschluss) zur Kathode (negativer Anschluss).
• Physische Markierungen: Der aufgedruckte Streifen oder Ring auf einer axial bedrahteten Diode markiert die Kathodenseite. Bei oberflächenmontierten Dioden suchen Sie nach einem kleinen Balken oder einer lasergravierten Linie.
• Schaltplan-Symbol: Das Symbol besteht aus einem Dreieck, das auf einen senkrechten Strich zeigt. Das Dreieck stellt die Anode dar, der senkrechte Strich die Kathode. Weitere Informationen zur Identifizierung dieser Anordnungen finden Sie in dieser detaillierten Anleitung zu Diodensymbolen.
• Leuchtdioden (LEDs): Bei bedrahteten LEDs ist das längere Beinchen die Anode, während das kürzere Beinchen und die flache Seite des Kunststoffgehäuses die Kathode markieren. Bei SMD-Versionen überprüfen Sie die Polaritätsmarkierungen des Herstellers oder ziehen Sie eine SMD-LED-Polaritätsanleitung zu Rate, um eine falsche Platzierung während der Bestückung zu vermeiden.

Abbildung: Dioden-Schaltplansymbol und physisches Bauteil mit Anode, Kathode und dem Kathodenring.

Wie man eine Diode mit einem Multimeter testet (Diodentest-Modus)

Die Verwendung des Diodentest-Modus ist die zuverlässigste Diagnosemethode. Das Multimeter legt einen kleinen konstanten Strom (typischerweise 1 mA bis 2 mA) durch die Diode an und misst den resultierenden Durchlassspannungsabfall über ihren Anschlüssen.

Schritt 1: Schalten Sie die Stromversorgung aus und entladen Sie die Kondensatoren

Sicherheit hat oberste Priorität. Stellen Sie sicher, dass das zu testende Gerät vollständig ausgeschaltet ist. Ziehen Sie alle Netzkabel und entfernen Sie die Batterien. Entladen Sie alle großen Elektrolyt- oder Netzteilfilterkondensatoren mit einem geeigneten Entladewerkzeug. Geladene Kondensatoren führen gefährliche Spannung, verursachen falsche Messwerte und können Ihr Messgerät beschädigen.

Schritt 2: Stellen Sie das Multimeter auf den Diodenmodus

Drehen Sie den Wahlschalter auf das Diodensymbol (dargestellt durch ein Dreieck, das auf einen senkrechten Strich zeigt). Bei vielen Digitalmultimetern teilt sich diese Position mit dem Widerstands- oder Durchgangsprüfmodus. Drücken Sie in diesem Fall die Taste "Select" oder "Shift" an Ihrem Messgerät, bis das Diodensymbol auf dem LCD-Bildschirm erscheint.

Schritt 3: Schließen Sie die rote Messspitze an die Anode an

Stecken Sie die rote Messspitze in die "V-Omega-Diode"-Buchse des Multimeters. Berühren Sie die Spitze dieser roten (positiven) Messspitze am Anodenanschluss der Diode.

Schritt 4: Schließen Sie die schwarze Messspitze an die Kathode an

Stecken Sie die schwarze Messspitze in die "COM"-Buchse (Common/Masse). Berühren Sie die Spitze dieser schwarzen (negativen) Messspitze am Kathodenanschluss der Diode (durch den Streifen markiert). Dies legt eine Durchlassspannung an den PN-Übergang an und ermöglicht den Stromfluss.

Schritt 5: Lesen Sie den Durchlassspannungsabfall ab

Beobachten Sie den Wert auf dem Bildschirm. Ein gesunder Siliziumdioden-Multimeterwert zeigt einen Durchlassspannungsabfall zwischen 0,5 V und 0,8 V an.

Schritt 6: Tauschen Sie die Messspitzen

Lassen Sie das Messgerät im Diodenmodus und tauschen Sie die Positionen der Messspitzen. Berühren Sie die rote Messspitze an der Kathode und die schwarze Messspitze an der Anode. Dies legt eine Sperrspannung an die Diode an, die den gesamten Strom blockieren sollte. Eine funktionierende Diode muss auf dem Bildschirm OL (Open Loop oder Over Limit) anzeigen.

Schritt 7: Interpretieren Sie die Ergebnisse

Vergleichen Sie Ihre gemessenen Werte mit den Standard-Leistungswerten von Halbleitern.

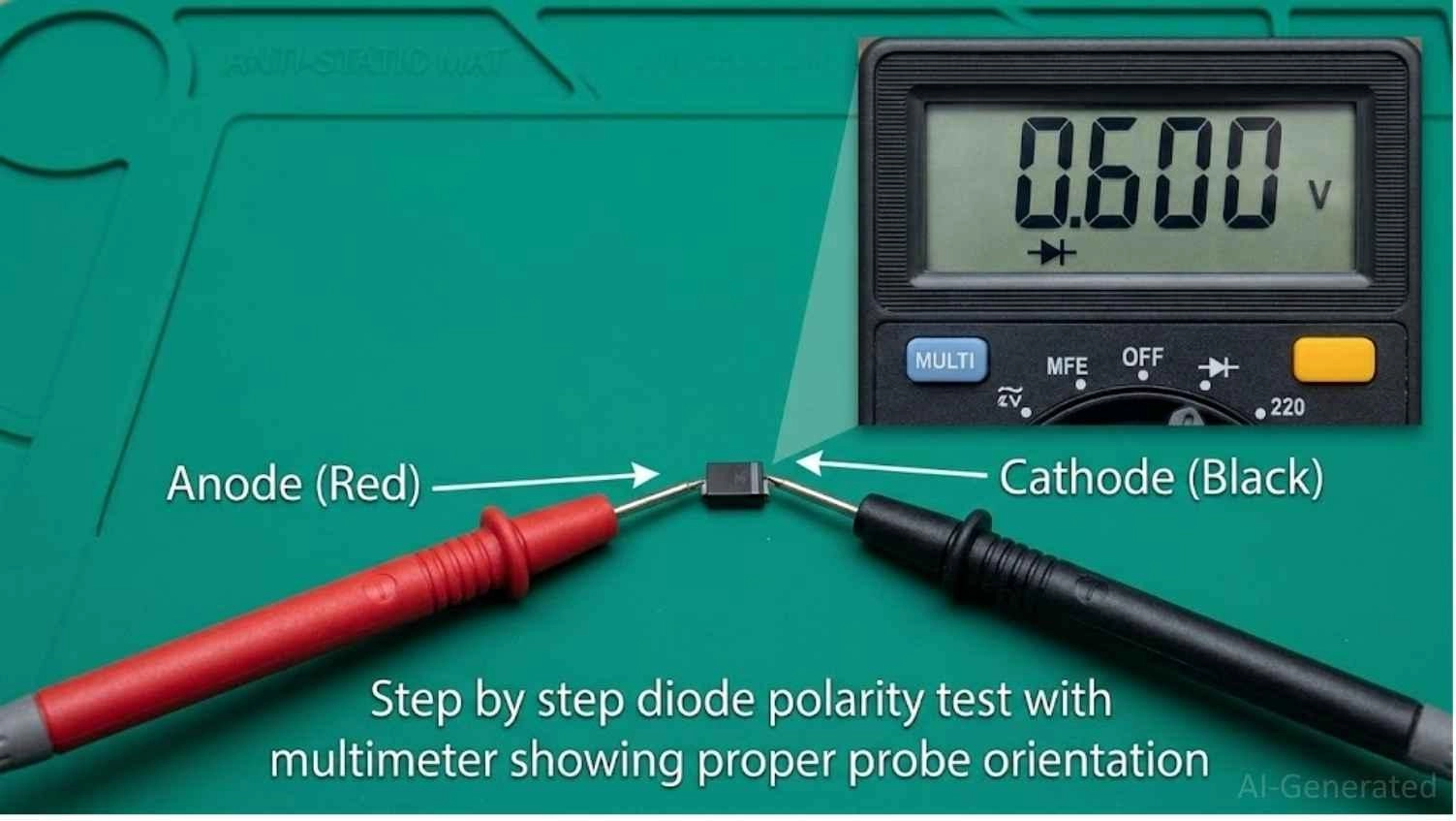

Abbildung: Multimeter im Diodentest-Modus mit roter Messspitze an der Anode und schwarzer Messspitze an der Kathode, das 0,6 V anzeigt.

Wie man Diodentestergebnisse liest

Bei der Analyse einer Diode erzählt die Kombination aus Durchlass- und Sperrmessung die ganze Geschichte.

Abbildung: Multimeter-Messwerte im Vergleich für gute, unterbrochene und kurzgeschlossene Dioden im Durchlass- und Sperrbereich.

Technischer Tipp:

Wenn Ihre Messungen im eingebauten Zustand verwirrend oder grenzwertig sind, entfernen Sie das Bauteil von der Platine, bevor Sie eine Schlussfolgerung ziehen. Benachbarte Komponenten wie niederohmige Widerstände oder Induktivitätsspulen können die Diode überbrücken und Ihr Messgerät täuschen.

Wenn Sie Bauteile beschaffen oder technische Parameter nachschlagen, überprüfen Sie die JLCPCB Teilebibliothek für genaue Datenblätter der Komponenten.

Was bedeutet OL bei einem Diodentest?

Auf einem Digitalmultimeter steht OL für "Open Loop" oder "Over Limit". Dieser Messwert zeigt an, dass der Widerstand zu hoch ist, um vom Messgerät gemessen zu werden, oder dass kein elektrischer Strom zwischen ihnen fließt.

Bei einem Diodentest ist das Erscheinen von OL in Sperrrichtung das erwartete Verhalten eines gesunden Halbleiters. Das Erscheinen von OL in Durchlassrichtung bedeutet jedoch, dass der interne Übergang unterbrochen ist und die Diode defekt ist.

Durchlassspannungsabfall nach Diodentyp

Nicht alle Dioden bestehen aus Silizium. Unterschiedliche Materialien und Architekturen haben unterschiedliche Durchlassspannungsabfälle (V_f).

Hinweis

Die Durchlassspannungswerte sind temperaturabhängig und stromabhängig. Überprüfen Sie bei der Fehlersuche in kritischen Schaltungen immer das Datenblatt des Herstellers.

Wie man verschiedene Diodentypen testet

#1 Wie man eine Gleichrichterdiode testet

Gleichrichterdioden wie die beliebte 1N4007-Serie sind robuste Bauteile. Verwenden Sie den Standard-Diodentest:

• Durchlassrichtung: Legen Sie Rot an die Anode und Schwarz an die Kathode (Ring). Sie sollten etwa 0,5 V bis 0,7 V messen.
• Sperrrichtung: Tauschen Sie die Leitungen. Sie müssen OL sehen. Jeder Spannungswert in Sperrrichtung bedeutet, dass der Gleichrichter beschädigt ist.

#2 Wie man eine Schottky-Diode testet

Schottky-Dioden zeichnen sich durch einen Metall-Halbleiter-Übergang aus, was zu hohen Schaltgeschwindigkeiten und einem viel niedrigeren Durchlassspannungsabfall führt.

• Durchlassrichtung: Erwarten Sie einen Messwert zwischen 0,15 V und 0,45 V. Verwechseln Sie diesen niedrigen Spannungsabfall nicht mit einem teilweisen Kurzschluss.
• Sperrrichtung: Tauschen Sie die Leitungen. Der Messwert muss OL sein.

#3 Wie man eine Zener-Diode testet

Das Testen einer Zener-Diode erfordert eine zweiteilige Vorgehensweise, da Standardmultimeter nicht genügend Sperrspannung liefern können, um ihre Durchbruchspannung zu erreichen:

• Durchlasstest: Verwenden Sie den Standard-Diodenmodus. Eine gute Zener-Diode zeigt im Durchlassbereich etwa 0,7 V und im Sperrbereich OL an. Dies bestätigt nur, dass die Diode nicht kurzgeschlossen oder unterbrochen ist.
• Sperrspannungstest: Um zu überprüfen, ob die Zener-Diode bei ihrer Nenn-Durchbruchspannung (V_z) clampst, bauen Sie eine einfache Testschaltung auf. Schließen Sie eine externe Gleichstromversorgung (höher eingestellt als V_z) in Reihe mit einem 1-kOhm-Widerstand an die Kathode der Zener-Diode an und verbinden Sie die Anode mit Masse. Messen Sie die Gleichspannung direkt über der Zener-Diode. Eine gesunde 5,1-V-Zener-Diode zeigt einen stabilen Messwert von etwa 5,1 V.

#4 Wie man eine LED mit einem Multimeter testet

Da Leuchtdioden einen höheren Durchlassspannungsabfall (V_f) haben, muss der Diodenmodus des Multimeters genügend Spannung ausgeben, um sie in Durchlassrichtung zu schalten:

• Durchlassrichtung: Rote Messspitze an Anode, schwarze an Kathode. Die LED sollte schwach leuchten, und das Messgerät zeigt ihre Durchlassspannung an (z. B. ~1,8 V für Rot, ~3,2 V für Blau).
• Sperrrichtung: Tauschen Sie die Leitungen. Die LED sollte dunkel bleiben, und der Bildschirm sollte OL anzeigen.
• Hinweis: Günstige Multimeter mit einer Diodentestspannung unter 3 V können möglicherweise keine blauen, grünen oder weißen LEDs zum Leuchten bringen.

#5 Wie man eine Brückengleichrichter-Diode testet

Ein Brückengleichrichter-Gehäuse integriert vier Dioden in einer Brückenschaltung. Um es zu testen, behandeln Sie das Gehäuse als vier einzelne Dioden:

1. Lokalisieren Sie die vier Pins: zwei AC-Eingangspins (markiert mit ~), einen positiven Ausgangspin (+) und einen negativen Ausgangspin (-).
2. Testen Sie jede der vier internen Dioden mit dem Standard-Diodenmodus.
3. Messen Sie von den AC-Pins zum positiven Pin (+) und vom negativen Pin (-) zu den AC-Pins.
4. Sie sollten einen Standard-Durchlassspannungsabfall (~0,5 V bis 0,8 V) in Durchlassrichtung und OL in Sperrrichtung für alle vier internen Übergänge messen.
5. Die direkte Messung über die + und - Pins ergibt etwa 1,0 V bis 1,4 V in einer Richtung (da der Strom durch zwei Dioden in Reihe fließt) und OL in der anderen. Ein Kurzschlussmesswert zwischen einem beliebigen Pin-Paar weist auf einen defekten Gleichrichter hin.

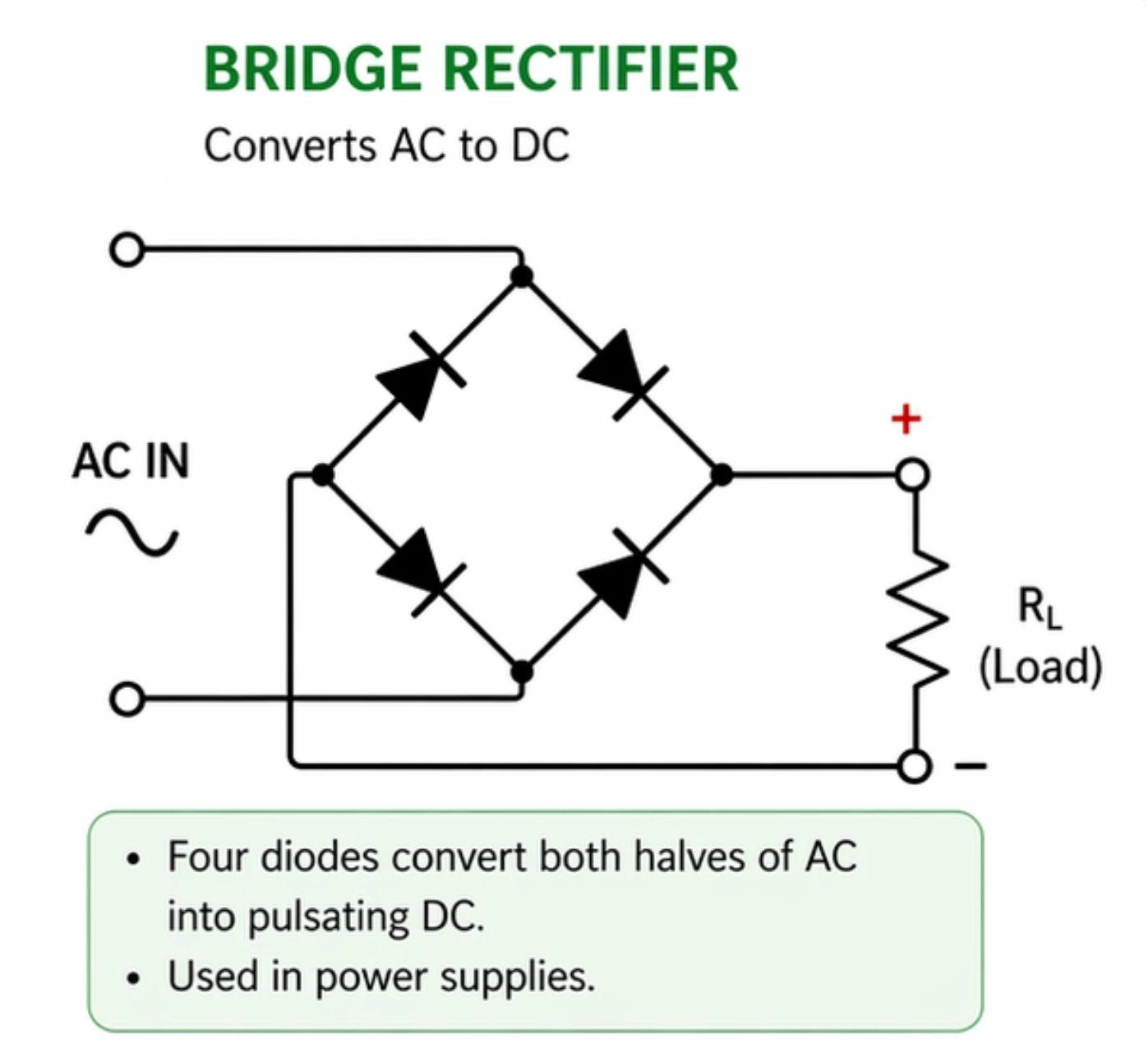

Abbildung: Brückengleichrichter-Diodenlayout mit AC-, positiven und negativen Anschlüssen, die zum Testen beschriftet sind.

Diodentest-Modus vs. Widerstandsmodus vs. Durchgangsprüfmodus

Die Verwendung des falschen Multimeter-Modus kann zu Fehldiagnosen führen. Vergleichen wir die drei gängigen Optionen.

Warum der Diodentest-Modus die genauesten Ergebnisse liefert

Der Diodentest-Modus ist der Goldstandard, da er eine dedizierte Spannung von bis zu 2,0 V oder 3,0 V liefert. Diese Spannung ist hoch genug, um die Barrierespannung des PN-Übergangs zu überwinden, sodass das Messgerät den exakten Durchlassspannungsabfall anzeigen kann.

Testen einer Diode im Widerstandsmodus: Warum es unzureichend ist

Die Durchführung eines Dioden-Widerstandstests (Ohm) verwendet eine sehr niedrige Spannung, die oft zu schwach ist, um einen Halbleiterübergang vollständig einzuschalten.

• Verhalten: Eine gute Diode kann in Durchlassrichtung einen hohen oder instabilen Widerstand und in Sperrrichtung OL anzeigen.
• Zuverlässigkeit: Da die Testspannung zwischen verschiedenen Multimetermodellen stark variiert, sind Widerstandsmessungen inkonsistent und repräsentieren nicht den tatsächlichen Durchlassspannungsabfall der Diode. Verwenden Sie den Widerstandsmodus hauptsächlich, um einen vermuteten direkten Kurzschluss zu bestätigen (der in beide Richtungen nahe 0 Ohm anzeigt).

Testen einer Diode mit dem Durchgangsprüfmodus: Bekannte Einschränkungen

Der Durchgangsprüfmodus ist für eine schnelle "Ja-oder-Nein"-Prüfung von Leitungen ausgelegt.

• Verhalten: Manche Messgeräte piepen beim Testen einer Diode in Durchlassrichtung, während andere stumm bleiben, weil die Durchlassspannung der Diode verhindert, dass die Durchgangsschwelle (oft unter 30 bis 50 Ohm) erreicht wird.
• Zuverlässigkeit: Der Durchgangsprüfmodus liefert keine Informationen zur Durchlassspannung. Während ein kontinuierlicher Piepton in beide Richtungen zuverlässig eine kurzgeschlossene Diode anzeigt, kann der Modus eine unterbrochene oder undichte Diode nicht identifizieren.

Testen einer Diode im eingebauten Zustand vs. ausgebaut

Wann der Diodentest im eingebauten Zustand zuverlässig ist

Das Testen einer Diode im eingebauten Zustand, während sie noch auf einer Leiterplatte verlötet ist, ist eine gute Methode für eine schnelle Überprüfung. Wenn eine Diode einen katastrophalen Ausfall hat, zeigt sich dieser Fehler normalerweise deutlich, selbst wenn das Bauteil eingebaut ist.

Warum Diodentests im eingebauten Zustand falsche Messwerte liefern

Tests im eingebauten Zustand führen aufgrund anderer Komponenten in der Schaltung oft zu falsch positiven oder falsch negativen Ergebnissen:

• Alternative Strompfade: Wenn ein Widerstand parallel zur Diode geschaltet ist, fließt der Strom des Multimeters durch beide Pfade. Dies senkt den Durchlassspannungsmesswert und verhindert, dass das Messgerät im Sperrbereich einen sauberen OL-Wert anzeigt.
• Induktive Lasten: Eine Freilaufdiode, die parallel zu einer Relaisspule oder einem Gleichstrommotorwicklung geschaltet ist, zeigt im Sperrbereich einen nahezu kurzen Messwert, da das Messgerät den niedrigen Gleichstromwiderstand der Kupferspule misst.

Diese Wechselwirkungen treten besonders häufig bei der Fehlersuche an frisch bestückten Schaltungen oder kundenspezifischen Prototypen auf. Wenn Sie eine neu gebaute Platine überprüfen, wie z. B. eine, die mit einem Niedrigvolumen-PCB-Bestückungsservice bestückt wurde, können parallele Pfade Probleme leicht verschleiern oder dazu führen, dass Sie einwandfreie Teile ersetzen.

Wie man einen Diodenanschluss für einen genauen Test im ausgebauten Zustand isoliert

Wenn Sie im eingebauten Zustand einen verdächtigen oder grenzwertigen Messwert erhalten, müssen Sie die Diode isolieren:

1. Erhitzen Sie eine der Lötstellen der Diode mit einem Lötkolben.
2. Heben Sie diese Leitung vorsichtig mit einer Pinzette oder einem Entlötlitze aus dem PCB-Pad.
3. Lassen Sie die Lötstelle abkühlen und testen Sie dann die isolierte Diode. Diese isolierte Messung ist 100 % genau.

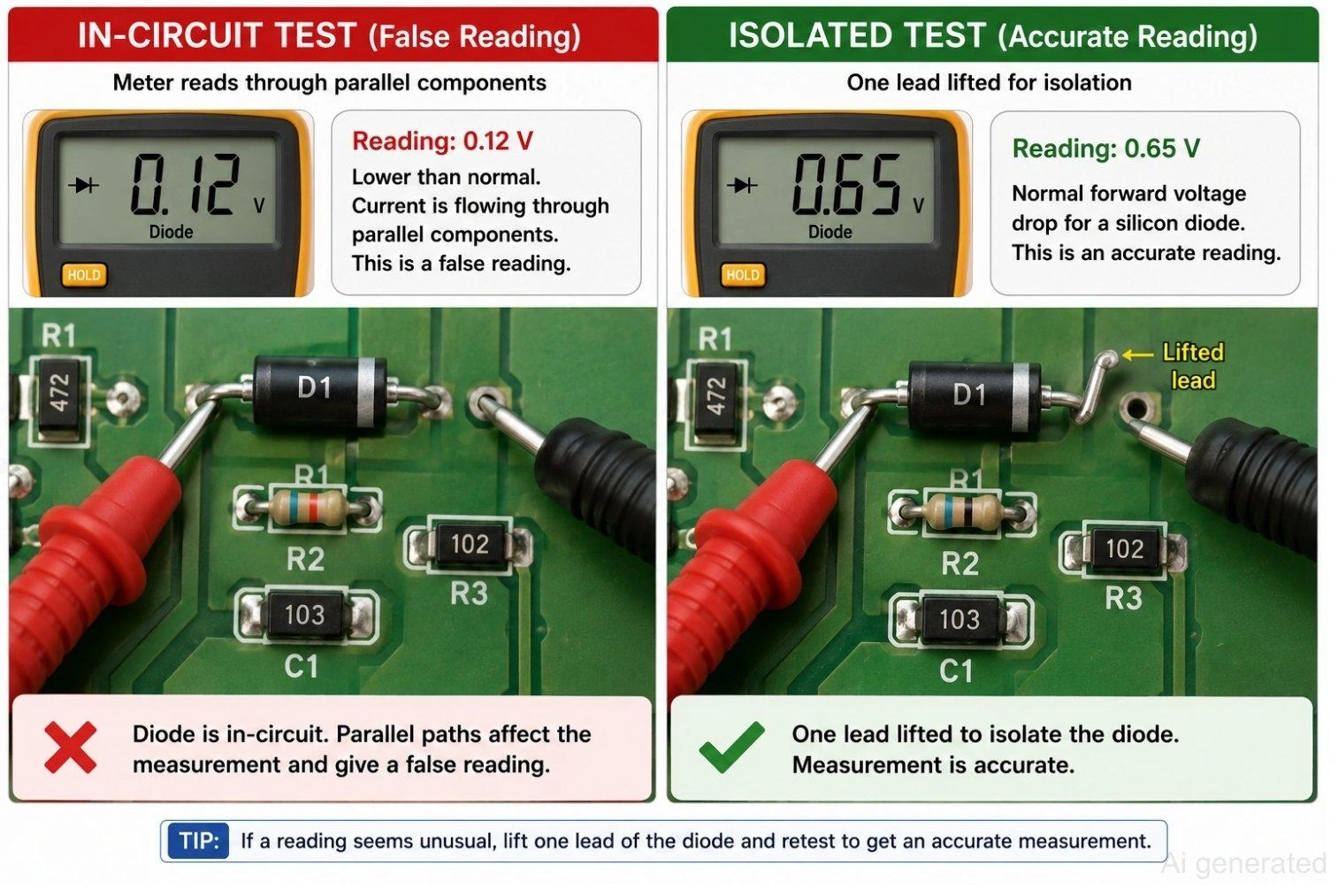

Abbildung: Diodentest im eingebauten Zustand versus isoliert mit einer angehobenen Leitung für eine genaue Messung.

Wie man erkennt, ob eine Diode defekt ist

Eine Diode ist defekt, wenn sie während des Tests eines der folgenden Symptome zeigt:

• Zeigt in beide Richtungen OL an: Der interne Übergang ist ausgefallen und unterbrochen.
• Zeigt in beide Richtungen nahe 0 V an: Der interne Übergang ist verschmolzen und kurzgeschlossen.
• Zeigt einen Spannungsabfall in Sperrrichtung: Der PN-Übergang ist undicht und lässt Rückwärtsstrom zu.
• Inkonsistente Messwerte: Der Messwert springt unregelmäßig umher, was auf einen gerissenen Halbleiterchip oder einen gebrochenen Bonddraht im Gehäuse hindeutet.

Häufige Diodenausfallarten

Halbleiter fallen aufgrund von Überstrom, Spannungsspitzen, thermischer Belastung oder Alterung aus. Es gibt drei Hauptarten, wie eine Diode ausfällt:

1. Unterbrochen: Der interne PN-Übergang ist physisch durchtrennt oder durchgebrannt. Er blockiert den Strom in beide Richtungen und ist somit völlig funktionsunfähig.
2. Kurzgeschlossen: Der interne Übergang ist unter hohem Strom oder hoher Spannung miteinander verschmolzen. Er verhält sich wie ein niederohmiger Draht und leitet in beide Richtungen frei.
3. Undicht: Der PN-Übergang ist beschädigt, aber nicht vollständig kurzgeschlossen. Er leitet normal in Durchlassrichtung, blockiert aber in Sperrrichtung nicht vollständig und lässt einen kleinen, messbaren Strom rückwärts fließen.

Häufig gestellte Fragen zum Diodentest

F: Wie erkennt man, ob eine Diode defekt ist?

Eine Diode ist defekt, wenn sie in beide Richtungen leitet (kurzgeschlossen), in beide Richtungen sperrt (unterbrochen) oder Strom in Sperrrichtung durchlässt (undicht). Eine gesunde Siliziumdiode muss einen Durchlassspannungsabfall zwischen 0,5 V und 0,8 V aufweisen und im Sperrbereich OL anzeigen.

F: Kann man eine Diode testen, während sie noch in einer Schaltung eingebaut ist?

Ja, Sie können eine schnelle Überprüfung im eingebauten Zustand durchführen. Ein direkter Kurzschluss zeigt sich normalerweise deutlich. Allerdings können parallele Komponenten wie Widerstände, Induktivitäten oder Kondensatoren zu falschen Messwerten führen. Wenn Sie ein Problem vermuten, entlöten und heben Sie ein Beinchen der Diode an, um sie zu isolieren, bevor Sie eine endgültige Messung vornehmen.

F: Kann ein Multimeter eine Diode beschädigen?

Nein. Im Diodenmodus gibt ein Digitalmultimeter nur eine niedrige, strombegrenzte Testspannung aus (normalerweise unter 3 V und weniger als 2 mA). Dies liegt weit unter der Durchbruchschwelle oder dem maximalen Durchlassstrom von Standard-Halbleiterbauteilen, was den Test völlig sicher macht.

F: Warum zeigt meine Diode jedes Mal einen anderen Messwert an?

Instabile Messwerte werden normalerweise durch schlechten Kontakt zwischen den Messspitzen und den Bauteilanschlüssen, Oxidation an den Diodenanschlüssen oder lose Messleitungen verursacht. Wenn Sie im eingebauten Zustand testen, können auch sich entladende Kondensatoren in der Nähe zu schwankenden Werten führen. Reinigen Sie die Kontakte und testen Sie erneut.

F: Kann eine Diode intermittierend ausfallen?

Ja. Thermische Ausdehnung, mechanische Belastung oder ein mikroskopischer Riss im Halbleiterchip können dazu führen, dass eine Diode im kalten Zustand normal testet, aber unter Last ausfällt (unterbrochen oder kurzgeschlossen), sobald die Schaltung warm wird. Wenn Sie einen intermittierenden Fehler vermuten, testen Sie die Diode sofort nach dem Betrieb der Schaltung erneut.

F: Was ist der Unterschied zwischen dem Diodenmodus und dem Durchgangsprüfmodus?

Der Diodenmodus gibt genügend Spannung aus, um die PN-Übergangsbarriere des Halbleiters zu überwinden, und zeigt den exakten Durchlassspannungsabfall in Volt an. Der Durchgangsprüfmodus wird verwendet, um auf niedrigen Widerstand (unter 30 bis 50 Ohm) zu prüfen, und gibt nur einen Summerton aus, ohne die Spannungskennlinie des Halbleiters anzuzeigen.

Fazit

Das erfolgreiche Erlernen der Diodenprüfung läuft auf eine einfache Gewohnheit hinaus: Verwenden Sie den Diodentest-Modus, testen Sie in beide Richtungen und vergleichen Sie die Messwerte.

Ein guter Diodenmesswert für Silizium zeigt 0,5 V bis 0,8 V im Durchlass und OL im Sperrbereich. Unterbrochene und kurzgeschlossene Teile sind leicht zu erkennen, sobald Sie wissen, wie man erkennt, ob eine Diode defekt ist, und das Anheben einer Leitung löst alle verdächtigen Ergebnisse, wenn Sie eine Diode im eingebauten Zustand testen.

Der Bauteiltyp spielt ebenfalls eine Rolle. Erwarten Sie daher niedrigere Spannungsabfälle bei Schottky-Dioden und verwenden Sie eine externe Sperrspannungsschaltung, um die Zenerspannung von Zener-Dioden zu überprüfen.
