À l'interface de la tribologie et de l'électromagnétisme : Conception des connecteurs de bord de carte PCB et procédé de dorure dure des doigts d'or

Dans l'architecture du calcul haute performance et des serveurs, que ce soit pour l'interface PCIe 5.0/6.0 des GPU, les cartes réseau haut débit des centres de données ou les SSD M.2 modulaires, la couche physique repose sur un même composant électromécanique clé : le connecteur de bord de carte PCB (Edge Connector).

Les contacts dorés (doigts de connexion) constituent la zone la plus fragile et la plus précise d'une carte fille : ils doivent à la fois supporter les frottements dynamiques et les contraintes de cisaillement lors des insertions et retraits, tout en maintenant la continuité d'impédance lors de la transmission de signaux série à haute vitesse de plusieurs dizaines de GHz. En début de production en série de nombreux projets matériels, il est fréquent de voir la résistance de contact grimper en flèche après quelques cycles d'insertion/retrait, ou de graves problèmes de réflexion des signaux lors des tests haute fréquence. Pour résoudre ces risques de double défaillance, mécanique et haute fréquence, il est essentiel d'organiser la logique centrale de conception des contacts dorés selon deux dimensions : le processus métallurgique et la DFM géométrique.

I. Choix du processus métallurgique : dureté et limite d'usure du placage en or dur

La décision la plus fondamentale dans la conception d'un connecteur de bord de carte ne réside pas dans la topologie de routage, mais dans le processus de traitement de surface. Les deux principaux procédés de placage à l'or diffèrent considérablement : l'or chimique par immersion (ENIG) et l'or dur électrolytique, avec des applications totalement différentes.

1. Pourquoi l'ENIG utilisé pour les CMS ne convient pas aux contacts dorés

L'ENIG dépose une fine couche d'or pur (pureté > 99,9%) sur la couche de nickel par réaction de substitution. Cette couche est relativement molle (dureté Vickers généralement inférieure à 90 HV) et son épaisseur n'est que de 0,025 à 0,05 µm.

Ce procédé offre une bonne planéité, adapté au soudage de BGA à pas fin. Cependant, utilisé pour les contacts dorés, les lames à ressort en cuivre au béryllium du connecteur agissent comme une lime lors des insertions/retraits. Après seulement deux ou trois cycles, la fine couche d'or est usée, exposant le nickel sous-jacent. Le nickel s'oxyde rapidement à l'air, faisant grimper la résistance de contact de quelques milliohms à plusieurs ohms, provoquant des erreurs de signal ou des anomalies d'alimentation.

2. Avantages en résistance à l'usure de l'or dur électrolytique

Pour les connecteurs de bord de carte soumis à des insertions/retraits répétés, le procédé standard doit être l'or dur électrolytique. Ce procédé ajoute 0,1% à 0,3% d'éléments d'alliage comme le cobalt ou le nickel dans le bain d'électrolyse. La distorsion du réseau cristallin augmente la dureté de la couche d'or, atteignant 130 à 200 HV, améliorant considérablement la résistance à l'usure. L'épaisseur du placage est généralement portée à au moins 0,76 µm (30 micro-pouces), et jusqu'à 1,27 µm (50 micro-pouces) pour les applications haute fiabilité, garantissant l'intégrité de la couche d'or après plus de 200 cycles d'insertion/retrait.

II. Contrôle géométrique et mécanique : contraintes de conception DFM pour les connecteurs de bord de carte

Pour une conception de connecteur de bord de carte à haut rendement, la phase de layout doit s'aligner sur les capacités de processus de débit et de fraisage du fabricant de circuits imprimés. Trois règles de conception strictes sont essentielles.

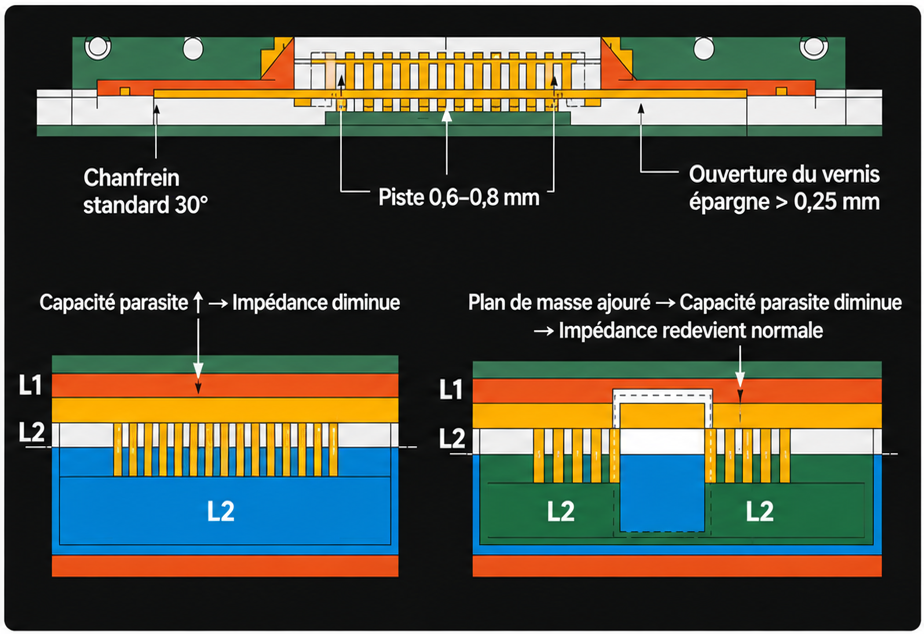

1. Chanfrein du bord de carte et exigence de bord arrondi

Pour éviter que le cuivre à angle droit n'endommage les lames du connecteur femelle lors de l'insertion, l'extrémité avant des contacts dorés doit être chanfreinée.

• Spécification d'angle : Les interfaces standard comme les cartes d'extension PCIe ou les barrettes mémoire utilisent un chanfrein de 30°. Par rapport à un chanfrein de 45°, l'angle de 30° transforme plus progressivement la force d'impact en composante verticale pour ouvrir la lame, réduisant l'usure.
• Réserve de bord arrondi : Après le chanfrein, le bord avant de la carte ne doit pas former d'arête vive. Une zone plate et arrondie de 0,6 à 0,8 mm doit être conservée pour éviter l'éclatement du substrat lors de l'usinage.

2. Dégagement du masque de soudure et suppression des pistes de placage

Lors du layout, l'espace entre le masque de soudure et l'ouverture des contacts dorés doit être ≥ 0,25 mm. Si l'espace est insuffisant, l'encre du masque peut remonter par capillarité sur la surface des contacts dorés lors de la sérigraphie, réduisant la surface de contact effective.

L'or dur étant électrolytique, toutes les extrémités des broches des contacts dorés doivent être reliées à une barre conductrice commune (Tie-bar) avant l'usinage des contours. Cette barre doit être précisément coupée lors du fraisage ultérieur. Lors de la conception, une zone de dégagement ≥ 0,5 mm doit être prévue entre la limite extérieure des contacts dorés et le bord de la carte, afin d'éviter les bavures métalliques résiduelles qui pourraient court-circuiter les broches.

III. Optimisation des caractéristiques électromagnétiques : principe de compensation d'impédance dans la zone des contacts dorés

Lorsque le débit du signal atteint PCIe 5.0 (32 GT/s) ou plus, la zone du connecteur de bord de carte devient un point de discontinuité critique pour l'intégrité du signal.

La raison fondamentale est la suivante : Pour garantir un contact mécanique fiable, la largeur des pastilles des contacts dorés est généralement de 0,6 à 0,7 mm, bien plus large que les lignes de transmission standard 50 Ω en extrémité simple ou 100 Ω en différentiel (largeur de ligne généralement de 0,1 à 0,15 mm). Selon la formule de capacité parasite d'une ligne microruban :

L'augmentation de la surface A de la pastille entraîne une augmentation significative de la capacité parasite de cette zone par rapport au plan de masse de référence. Les tests TDR montrent que lorsque le signal pénètre dans la zone des contacts dorés, l'impédance chute de 10 à 15 Ω, provoquant des réflexions du signal haute fréquence et une fermeture de l'œil.

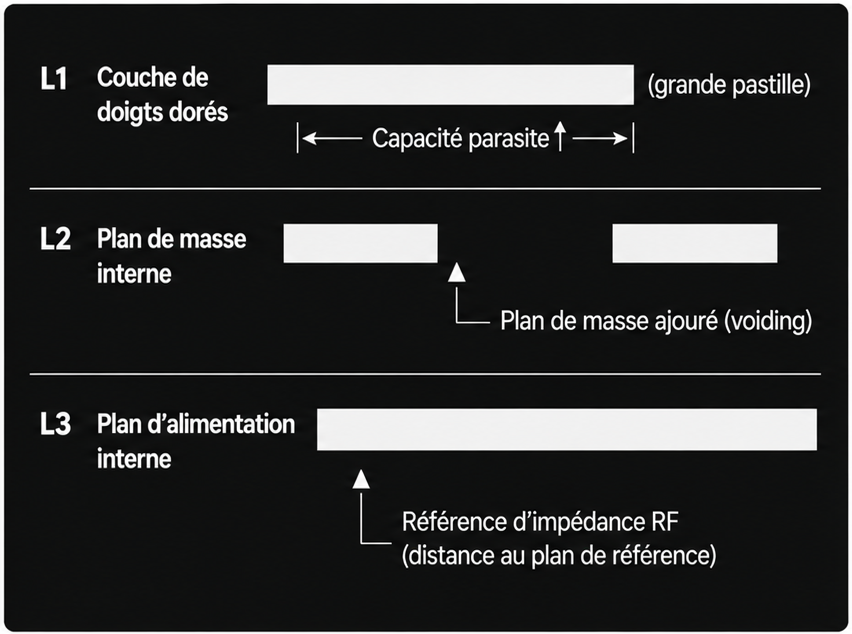

* Méthode de compensation d'impédance par évidement local du plan de masse :

Pour corriger l'impédance caractéristique dans la plage spécifiée, la conception des connecteurs de bord de carte haute vitesse utilise couramment une solution de compensation par évidement local (Voiding) du plan de masse de référence :

1. Augmentation de la distance diélectrique : Supprimer le cuivre du plan de masse de la couche L2 directement sous les pastilles des contacts dorés.

2. Remodelage du chemin du champ électrique : Forcer le champ électrique du signal haute vitesse de surface à traverser la couche L2, en utilisant la couche L3 plus profonde comme plan de masse de référence. En augmentant la distance diélectrique d entre le signal et le plan de masse, on compense l'augmentation de capacité parasite due à l'élargissement de la pastille, maintenant l'impédance dans la norme industrielle de 85 Ω/100 Ω ±10%.

Conclusion

Dans les systèmes haute performance, le connecteur de bord de carte est le pivot central qui relie les contraintes mécaniques et l'intégrité électromagnétique. Un développement matériel mature ne laisse pas le processus des contacts dorés entièrement à la discrétion du fabricant de circuits imprimés. Ce n'est qu'en définissant clairement la composition de l'alliage d'or dur et l'épaisseur du placage dès la phase de conception, en compensant l'impédance haute fréquence par l'évidement du plan de masse lors du layout, et en contrôlant strictement les tolérances de chanfrein et d'espacement lors de l'usinage des contours, que l'on peut garantir une fiabilité d'interconnexion stable du produit après des centaines d'insertions/retraits et un fonctionnement prolongé à haute fréquence.
