PCB à cœur métallique

Qu’est‑ce qu’un PCB à cœur métallique ?

Un PCB à cœur métallique (MCPCB) est un circuit imprimé intégrant une base métallique — le plus souvent en aluminium, mais aussi en cuivre ou en alliage de cuivre — conçue pour conduire et dissiper efficacement la chaleur provenant des composants électroniques haute puissance. Contrairement aux cartes FR4 standard, les MCPCB comportent une structure à trois couches : un substrat métallique thermoconducteur, une fine couche diélectrique thermiquement conductrice mais isolante, et une couche de cuivre gravée sur le dessus. Cette construction améliore la gestion thermique, la stabilité mécanique, augmente la densité de puissance et prolonge la durée de vie des composants.

Chez JLCPCB, des procédés de laminage avancés et un perçage de haute précision garantissent une excellente liaison entre les couches et une résistance thermique minimale, aboutissant à des MCPCB fiables, durables et adaptés aux applications exigeantes telles que l’éclairage LED, les convertisseurs de puissance et l’électronique automobile.

Types de cœurs métalliques

Les types de cœurs métalliques les plus courants utilisés dans les MCPCB sont l’aluminium et le cuivre, chacun présentant des propriétés distinctes adaptées à différentes applications :

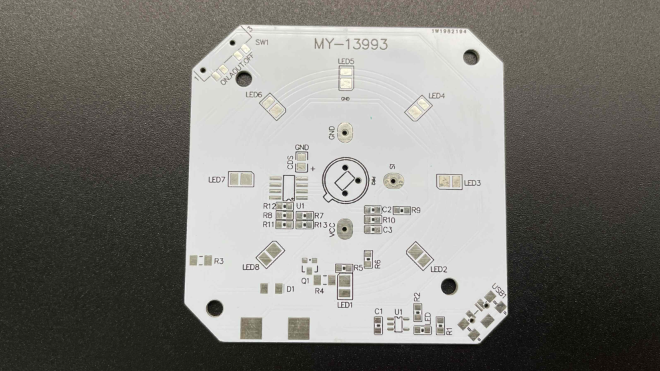

PCB à cœur en aluminium :

L’aluminium est le matériau de cœur métallique le plus utilisé en raison de son excellent équilibre entre conductivité thermique, légèreté et rentabilité. Il est idéal pour l’éclairage LED, l’électronique grand public et les applications automobiles où la dissipation thermique est cruciale tout en maintenant des coûts faibles.

PCB à cœur en cuivre :

Le cuivre offre une conductivité thermique supérieure à celle de l’aluminium, ce qui le rend adapté aux applications extrêmement haute puissance ou haute fréquence nécessitant un transfert de chaleur maximal. Bien que plus lourd et plus coûteux, il est privilégié dans l’électronique de puissance, les applications RF et les systèmes aérospatiaux nécessitant des performances thermiques et électriques de premier ordre.
