Qu’est-ce qu’un pochoir SMT ?

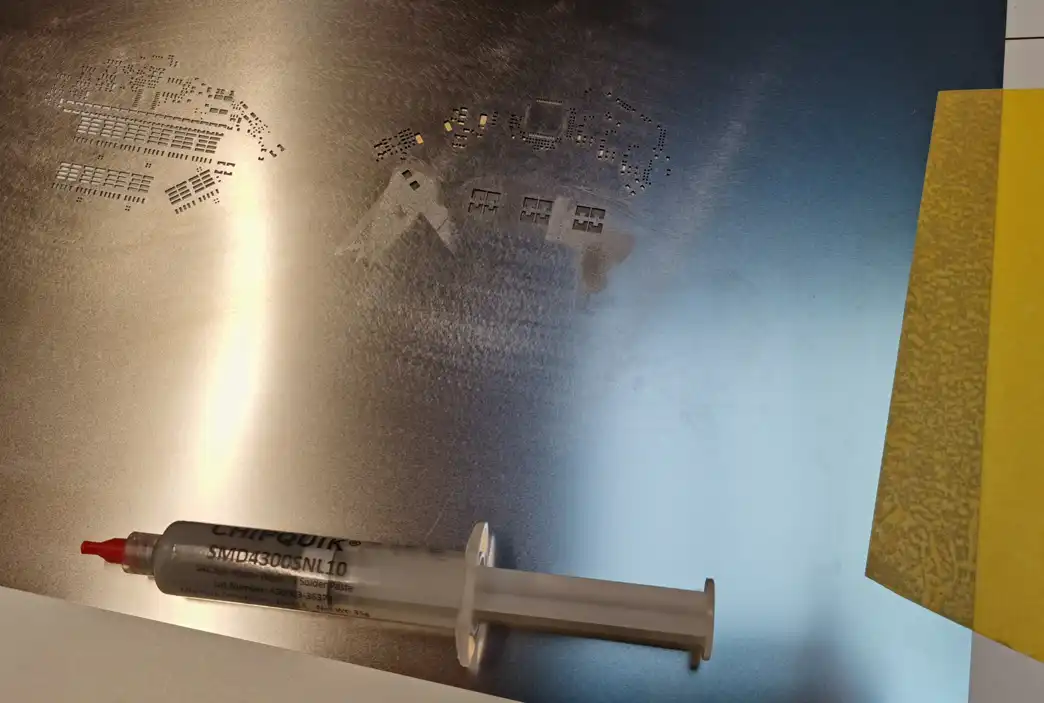

Un pochoir SMT, également appelé pochoir PCB, est un pochoir de précision en acier inoxydable utilisé pour l’assemblage des PCB. Il comporte des ouvertures découpées au laser alignées avec les pastilles du PCB afin d’assurer un dépôt précis et uniforme de la pâte à braser, de minimiser les défauts tels que les ponts de soudure ou les désalignements et de permettre un assemblage PCB fiable et de haute qualité.
Présentation des pochoirs JLCPCB
Le service de pochoirs JLCPCB est la ligne de fabrication la plus ancienne et la plus mature développée après notre service de prototypage PCB, à laquelle font confiance des millions d’ingénieurs dans le monde entier. Afin d’assurer une impression SMT constante et précise, nous investissons continuellement dans des équipements de fabrication avancés, notamment plus de 30 machines de découpe laser haute précision, et utilisons de l’acier inoxydable 304 HTA avec des tolérances aussi strictes que ±0,003 mm.
Nous sommes spécialisés dans la technologie de pochoirs découpés au laser de haute précision, prenant en charge à la fois les applications de pâte à braser et d’adhésif (colle rouge) pour un assemblage PCB de haute qualité. JLCPCB propose une large gamme d’options de personnalisation de pochoirs pour circuits imprimés, telles que les pochoirs avec cadre et sans cadre, les pochoirs à épaisseur variable, le nano-revêtement, l’électropolissage et les adhésifs résistants aux ultrasons. Ces améliorations améliorent la libération de la pâte à braser, augmentent le rendement SMT dès le premier passage et optimisent les performances d’impression pour les PCB à technologies mixtes et à haute densité.
Types de pochoirs JLCPCB
Les pochoirs pour montage en surface peuvent être classés selon le cadre du pochoir et le procédé de fabrication.
Classification selon le cadre du pochoir
Cette catégorie se concentre sur la présence ou non d’un cadre et sur la manière dont le pochoir est supporté.

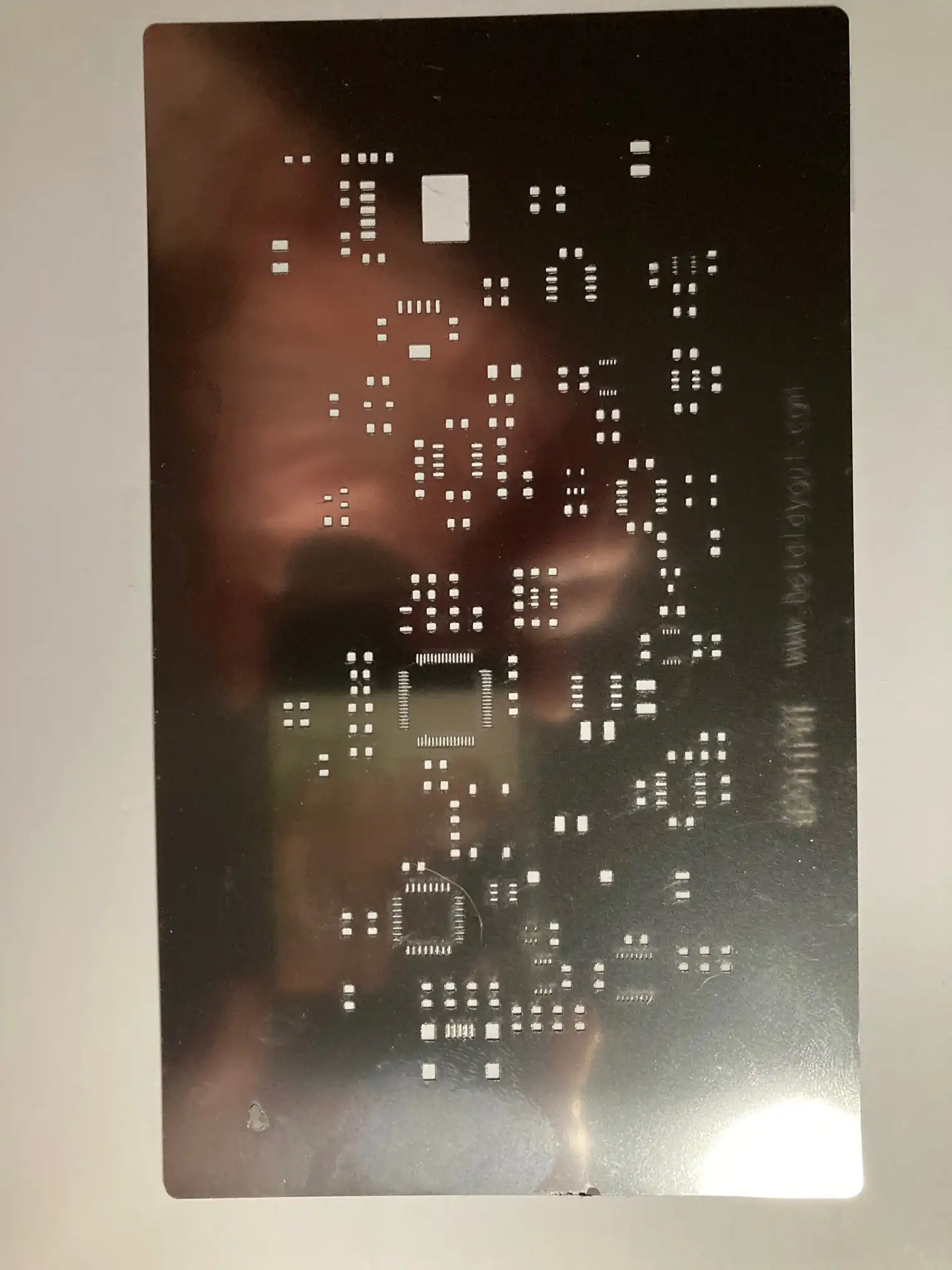

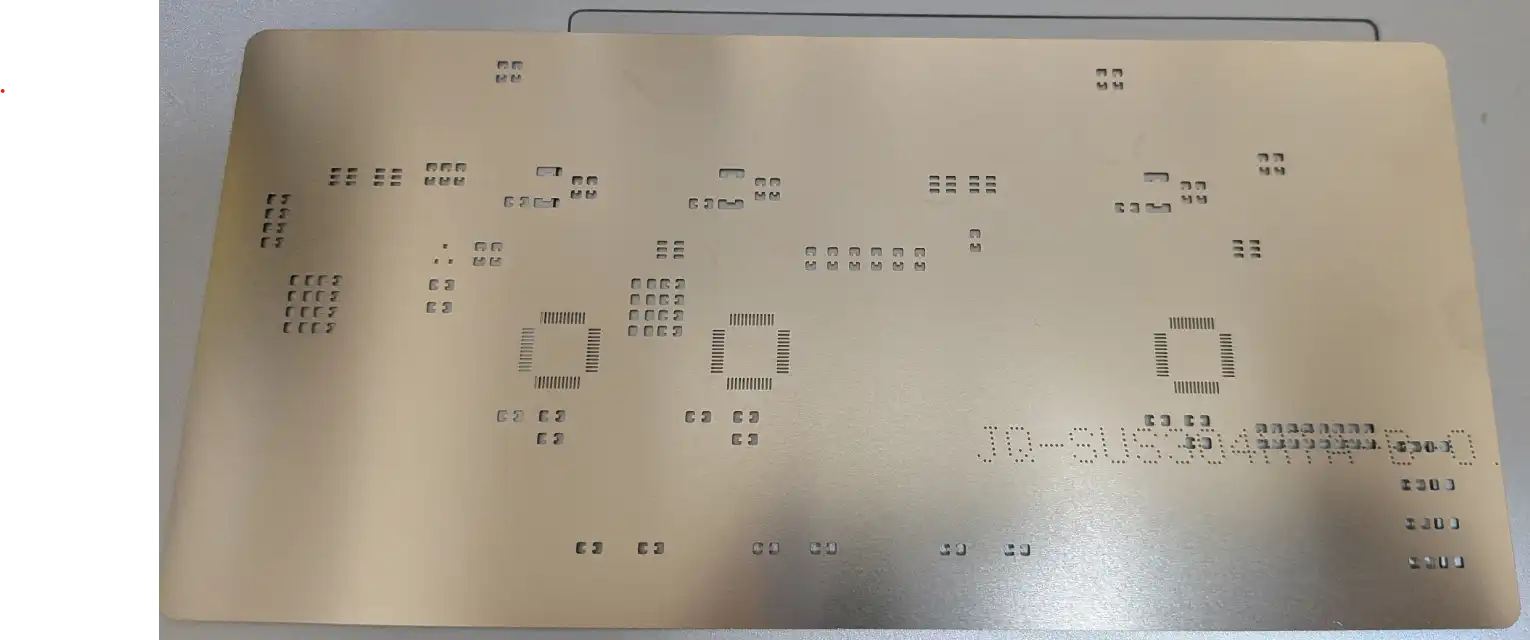

• Feuille d’acier inoxydable autonome sans cadre
• Plus flexible et peu encombrante
• Idéal pour les petites séries ou l’assemblage manuel
• Le pochoir est fixé dans un cadre en aluminium ou en acier
• Facile à manipuler et à positionner avec précision
• Adapté aux machines de placement automatiques (pick-and-place)
Classification par procédé et finition de surface
Capacités de fabrication des pochoirs JLCPCB
Caractéristique | Capacités |
|---|
Types de pochoirs | Cadre et sans cadre |
Matériau du pochoir | Acier inoxydable 304 HTA |
Taille minimale d'ouverture | >0.08mm |
Tolérance de découpe | ±0.003mm |
Technologie de découpe | Découpe laser de haute précision |
Capacités de fabrication | Plus de 30 machines de découpe laser LPKF en service |
Formats de fichiers du pochoir | Fichiers Gerber (couches de pâte à braser), DXF |
Revêtement nano-technologique | Disponible pour tous les types de pochoirs |
Pochoir à épaisseurs différentielles | Uniquement disponible pour les pochoirs avec cadre |
Adhésif résistant aux ultrasons | Uniquement disponible pour les pochoirs avec cadre |
Délai de fabrication | Délai de fabrication le plus rapide : 12 heures (Le délai final peut varier selon les spécifications choisies et l'heure de confirmation.) |
Livraison du pochoir | Si vous commandez un pochoir en même temps que des PCB, un pochoir dont la taille ne dépasse pas 280 mm × 280mm peut être expédié avec les PCB. En revanche, si vous choisissez une livraison express (par exemple DHL ou FedEx), tout pochoir dépassant 280 mm × 280mm sera expédié séparément. |
Comment commander un pochoir PCB chez JLCPCB en 3 options ?
