PCB Haute Fréquence

La précision rendue accessible

JLCPCB propose des PCB haute fréquence de haute qualité, disponibles en matériaux Rogers et PTFE Téflon, avec une option à 2 couches. Les prix commencent à 47 $, avec un délai de fabrication rapide de 4 à 5 jours et une assurance qualité de niveau industriel.

2 Couches

5 pcs

Voir mon devis

Voir mon devis >

Qu’est-ce qu’un PCB haute fréquence ?

Lorsque la fréquence dépasse un certain seuil, les pertes de signal sur les cartes FR4 standard augmentent fortement. Pour y remédier, nous proposons une gamme de PCB haute fréquence spécialement conçus pour les applications de MHz à GHz. Ces cartes utilisent des matériaux diélectriques à faibles pertes et à tangente de perte réduite, minimisant la dégradation du signal et garantissant un contrôle efficace des interférences électromagnétiques (EMI) ainsi qu’une transmission rapide et fiable.

Matériaux courants pour PCB haute fréquence

Contrairement aux cartes FR4 standard, les PCB haute fréquence sont sélectionnés en fonction du Dk (constante diélectrique) et du Df (facteur de dissipation). Plus ces valeurs sont faibles, meilleure est l’intégrité du signal à haute fréquence. Les matériaux proposés par JLCPCB incluent :

Rogers

Matériau Rogers :

RO4350B (Dk=3.48, Df=0.0037)

Rogers-RO4350B :

Ce matériau est un composite renforcé à base d’hydrocarbure/verre céramique avec une constante diélectrique de 3,48 à 10 GHz, couramment utilisé dans les conceptions d’amplificateurs haute fréquence. Le stratifié RO4350B possède un faible coefficient de dilatation thermique (CTE) sur l’axe Z, garantissant une grande stabilité pour les circuits multicouches interconnectés par des vias métallisés (PTH).

PTFE Téflon

Matériau PTFE Téflon :

ZYF255DA (Dk=2.55, Df=0.0018)

ZYF265D (Dk=2.65, Df=0.0019)

ZYF300CA-C (Dk=2.94, Df=0.0016)

ZYF300CA-P (Dk=3.0, Df=0.0018)

Les PCB en PTFE Téflon offrent d’excellentes performances globales, ce qui en fait un matériau idéal pour les conceptions complexes et très fiables. Ils présentent une bonne résistance thermique, une dissipation thermique efficace, d’excellentes propriétés diélectriques ainsi qu’une bonne stabilité mécanique. Très durables, ils résistent à l’oxydation et aux UV, tout en restant une option rentable.

Les avantages des PCB haute fréquence JLCPCB

Faibles pertes diélectriques

Des pertes diélectriques plus faibles signifient une meilleure puissance du signal. Les pertes diélectriques peuvent provoquer des défaillances EMI et un diaphonie excessive. Grâce à un faible facteur de dissipation (Df), les pertes de signal peuvent être contrôlées à haute fréquence.

Performance stable à haute vitesse

À haute vitesse, les signaux circulent dans l’espace diélectrique et les pistes en cuivre agissent comme des guides d’ondes. Un substrat à faible tangente de perte (Df) assure de meilleures performances du signal.

Excellente intégrité du signal

Des facteurs tels que le désaccord d’impédance ou les retards de signal augmentent si le substrat présente davantage de composants parasites. Avec des substrats haute fréquence, ces retards peuvent être contrôlés dans les circuits RF et haute vitesse.

Considérations de conception pour les PCB haute fréquence

La largeur des pistes, leur espacement et les propriétés du matériau diélectrique permettent de régler l’impédance. Un bon appariement d’impédance est nécessaire pour assurer une transmission optimale du signal. C’est pourquoi les lignes de transmission RF utilisent des valeurs telles que 50 Ω, 75 Ω et 100 Ω.

Applications courantes des PCB haute fréquence

Les systèmes RF et micro-ondes fonctionnent dans une plage de 3 kHz à 300 GHz, et les applications haute fréquence nécessitent souvent des matériaux spécialisés. Des matériaux tels que Rogers sont ainsi utilisés pour concevoir des modules frontaux RF exigeant une grande précision et une distorsion minimale du signal.

jlcpcb high frequency pcb application in rf waveforms

Capacités de fabrication des PCB haute fréquence chez JLCPCB

Perçage minimal	0.2mm
Largeur et espacement minimaux des pistes	0.10 / 0.10 mm (4 / 4 mil)
Dimensions minimales	3 × 3 mm
Dimensions maximales	590 × 438 mm
Couche	2 couches
Épaisseur	0,65 mm ; 0,9 mm ; 1,65 mm
Poids du cuivre	1 oz
Couleur du vernis épargne (soldermask)	Vert
Sérigraphie	Blanc
Finition de surface	ENIG
Épaisseur d’or	1U", 2U"
Certification UL	JLC-5 (Rogers) JLC-6 (PTFE ZYF255DA et ZYF265D) JLC-7 (PTFE ZYF300CA-C et ZYF300CA-P)

En savoir plus sur les capacités des PCB haute fréquence >

Pourquoi choisir JLCPCB comme fabricant de PCB haute fréquence ?

Performances haute fréquence

JLCPCB propose des PCB haute fréquence utilisant des matériaux avancés tels que Rogers RO4350B et le PTFE Téflon, offrant une faible perte avec un Dk de 2,55 à 3,48 et un Df aussi bas que 0,0016. Ces matériaux assurent une intégrité de signal exceptionnelle pour des applications haute vitesse allant de 1 GHz à 40 GHz.

Assurance qualité fiable

Le processus d’assurance qualité de JLCPCB, parmi les plus rigoureux du secteur, garantit que chaque PCB subit des tests approfondis, assurant des performances fiables et constantes à haute fréquence. Vous pouvez faire confiance à vos conceptions même dans des conditions exigeantes.

Tarification compétitive

Obtenez des PCB haute fréquence de haute qualité à partir de seulement 47 $. JLCPCB fournit des solutions rentables sans compromettre les performances, rendant la technologie avancée plus accessible.

Prototypage rapide

Avec un délai de prototypage de 4 à 5 jours, JLCPCB garantit une livraison rapide sans sacrifier la qualité, vous permettant d’itérer et d’optimiser vos conceptions rapidement.

Comment commander des PCB haute fréquence JLCPCB en 3 étapes simples

jlcpcb advanced pcb manufacturing and assembly services

Foire aux questions sur les PCB haute fréquence

En général, les fréquences supérieures à 500 MHz jusqu’à plusieurs GHz sont utilisées pour les applications RF, micro-ondes et 5G.

Avis des clients sur les PCB haute fréquence JLCPCB

PTFE Teflon

55****5A Oct 6, 2026

PTFE Téflon, 2 layer, Green, ENIG, Prototype PCB

The board quality is very good. Er matches well the specified value and the etching is very precise. I was able to achieve perfect result for a planar bandpass filter. The PTFE material performs very well at 10+ GHz. Ordered stencil was precise which allowed easy application of the solder paste for manual assembly.

PTFE Teflon

13*****8A Aug 25, 2026

PTFE Téflon, 2 layer, Green, ENIG, Prototype PCB

Faster than expected manufacture and delivery. Board quality is excellent. I will be using the same specification again in the future.

Rogers

71****7A Mar 17, 2026

Rogers, 2 layer, Green, ENIG, Prototype PCB

Good quality. Best support and service. Fast delivery. Recommend.

26****0E July 13, 2025

Rogers, 2 layer, Green, ENIG, PCB en petite série

The size is correct, the material used for manufacturing meets the declared characteristics, and the board works according to the calculations

Rédiger un avis Voir plus d’avis >

Explorer des ressources utiles sur les PCB haute fréquence

Intégrité du signal et de l’alimentation

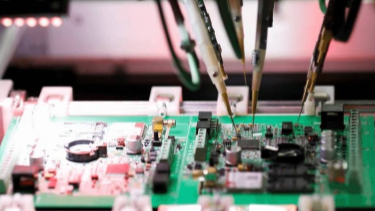

Contrôle de l’impédance des PCB : garantir l’intégrité du signal dans les circuits haute fréquence

Dec 31, 2025

Fondamentaux de la conception et schémas

Que sont les paramètres S dans la conception à haute fréquence

Dec 31, 2025

Intégrité du signal et de l’alimentation

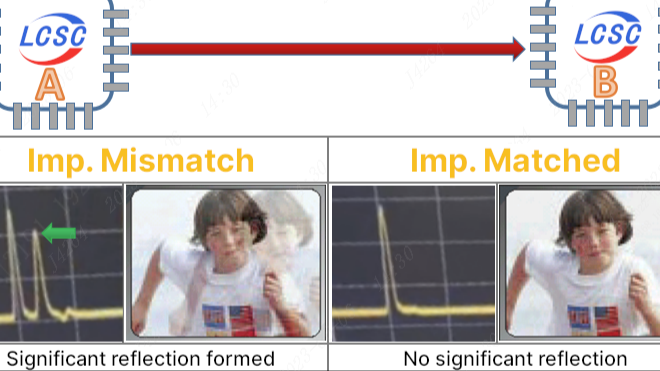

Comprendre l’adaptation d’impédance pour les conceptions de PCB haute vitesse
