Stackup de PCB flexible: estructura de capas y materiales para circuitos impresos flexibles

Un PCB flexible no se comporta como una placa rígida, y la diferencia empieza en el stackup. El stackup de un PCB flexible es la combinación de materiales (poliamida, cobre, coverlay) que determina si el circuito impreso flexible resiste el doblado repetido o falla en pocos ciclos. Por eso, antes de enviar un diseño a fabricación, ya sea para un PCB, un PCBA o un ensamblaje completo, conviene entender cómo se construye ese stackup.

Qué es el stackup de un PCB flexible y por qué condiciona su fiabilidad

El stackup es la estructura vertical de capas conductoras y dieléctricas que forman un PCB flexible. En consecuencia, cada capa añadida modifica tanto el comportamiento eléctrico como la capacidad de flexión de la placa: cuantas menos capas, más fácil resulta doblar el circuito impreso flexible sin dañarlo.

Durante el doblado, la superficie exterior queda sometida a tensión y la interior a compresión. El cobre más alejado del eje neutro (el plano de tensión cero) soporta el mayor esfuerzo y es, por lo tanto, el más propenso a fatiga. De ahí que los diseños de una sola capa, con el cobre cerca del eje neutro, generalmente ofrezcan mayor vida útil en aplicaciones dinámicas.

Materiales base: poliamida, cobre y coverlay

La poliamida (PI) es el material dieléctrico más habitual en un stackup de PCB flexible, gracias a su estabilidad térmica (a partir de 200 °C) y su baja absorción de humedad. El grosor típico de la película base va de 12,5 a 50 micras: cuanto más fina, menor radio de curvatura permite.

El cobre puede ser electrodepositado (ED), más económico pero con grano columnar que fatiga antes, o laminado y recocido (RA), que resiste mejor la propagación de grietas y es el estándar en flexión dinámica. El coverlay cumple la función de la máscara de soldadura sin perder flexibilidad.

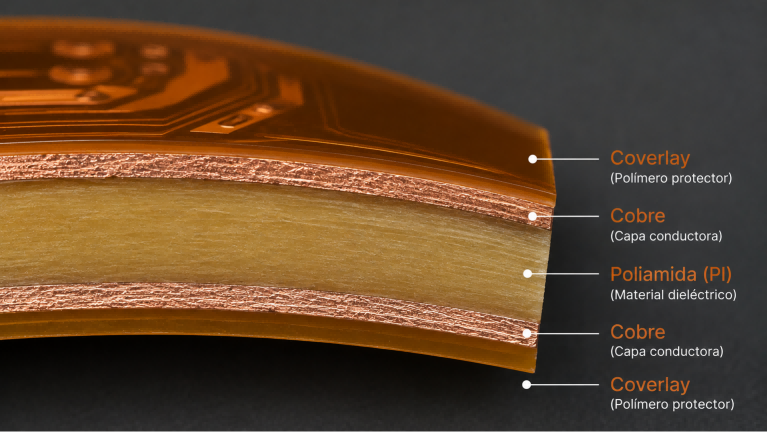

Pie de foto: El stackup de un PCB flexible en corte transversal: poliamida, cobre y coverlay superpuestos

Construcción por capas: PCB flexible de una cara, doble cara y multicapa

No todos los circuitos impresos flexibles necesitan el mismo stackup. JLCPCB distingue tres construcciones de PCB flexible según el número de capas de cobre:

● PCB flexible de una cara: una capa de cobre sobre poliamida con coverlay. La opción más económica y flexible, adecuada para piezas con movimiento constante, como bisagras.

● PCB flexible de doble cara: cobre en ambas caras, conectado mediante orificios metalizados. Permite cruces de pistas con flexibilidad moderada.

● PCB flexible multicapa: tres o más capas de cobre unidas con adhesivo. Mayor densidad de enrutado, aunque reservado a zonas estáticas, ya que el stackup se vuelve prácticamente rígido a partir de cierto número de capas.

En consecuencia, la elección del stackup debe partir de los requisitos de flexión, no solo de la cantidad de señales por enrutar.

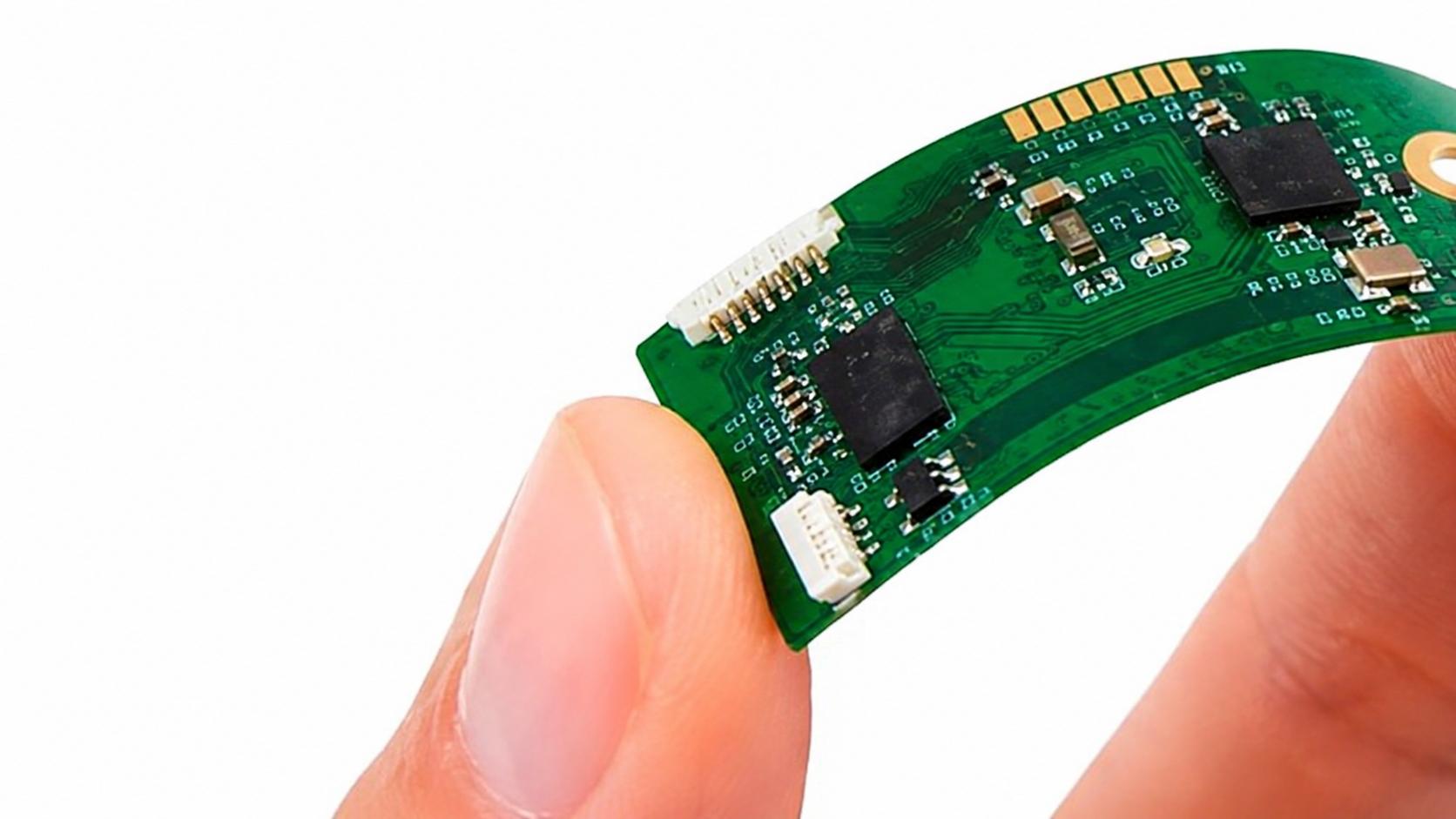

Pie de foto: Un PCB flexible de una sola cara, la construcción más habitual para piezas con movimiento constante.

Factores que influyen en el diseño del stackup

El stackup de un PCB flexible no depende únicamente del número de capas de cobre. Factores como el espesor total, el radio de curvatura o la distribución de los materiales influyen directamente en la fiabilidad mecánica y la vida útil del circuito. Definir correctamente estos aspectos desde la fase de diseño ayuda a reducir el riesgo de incidencias durante la fabricación y el ensamblaje.

Grosor total del PCB flexible

El espesor total del stackup determina el equilibrio entre flexibilidad y resistencia mecánica. En general, un PCB flexible más delgado puede doblarse con radios de curvatura menores, mientras que un stackup más grueso proporciona una mayor estabilidad estructural, aunque reduce su capacidad de flexión.

El espesor final depende de la combinación de la película de poliamida, el espesor del cobre, el coverlay y, en diseños multicapa, de los adhesivos utilizados entre capas. Antes de definir el stackup, es recomendable comprobar las configuraciones compatibles con el proceso de fabricación. JLCPCB publica las opciones disponibles de materiales, espesores y número de capas en su página de Flexible PCB Manufacturing, lo que facilita seleccionar una estructura adecuada para cada aplicación.

Radio mínimo de curvatura

El radio de curvatura representa el límite de flexión que puede soportar un PCB flexible sin dañar el cobre ni el material dieléctrico. Cuanto menor sea el espesor del stackup, menor podrá ser este radio.

En aplicaciones con flexión dinámica, donde el circuito se dobla repetidamente durante su vida útil, resulta especialmente importante utilizar cobre Rolled Annealed (RA), ya que ofrece una mayor resistencia a la fatiga del cobre que el cobre Electrodeposited (ED). También es recomendable orientar las pistas perpendicularmente al sentido de la flexión y mantener libres de vías y pads las zonas sometidas a movimiento continuo para reducir la concentración de esfuerzos.

Distribución del cobre y eje neutro

En cuanto a la distribución del cobre, esta influye tanto en la flexibilidad como en la fiabilidad del PCB. Y es así como un reparto equilibrado ayuda a mantener el eje neutro cerca del centro del stackup, reduciendo las tensiones mecánicas durante la flexión.

Siempre que sea posible, conviene evitar grandes diferencias de cobre entre capas y distribuir las áreas metálicas de forma uniforme para minimizar deformaciones durante la fabricación y mejorar la estabilidad mecánica del circuito.

Reglas de diseño y consideraciones de fabricación para PCB flexibles

Además de seleccionar correctamente el stackup, un PCB flexible debe diseñarse teniendo en cuenta las limitaciones propias del proceso de fabricación. Aplicar unas Design Rules adecuadas desde las primeras fases del diseño ayuda a reducir retrabajos, mejorar la fiabilidad mecánica y facilitar tanto la fabricación como el ensamblaje.

Evita vías, pads y componentes en zonas de flexión

Las zonas destinadas a doblarse deben permanecer libres de vías, pads y componentes SMD. Estos elementos generan concentraciones de esfuerzo que pueden provocar grietas en el cobre o delaminación del material después de múltiples ciclos de flexión.

Siempre que el diseño lo permita, las interconexiones deben desplazarse hacia zonas estáticas del circuito y reservar las áreas flexibles únicamente para el paso de pistas.

Diseña dentro de las capacidades de fabricación

Cada fabricante establece límites distintos para parámetros como el número de capas, el espesor del cobre, el diámetro mínimo de las vías, el ancho y separación de pistas o el espesor del coverlay. Antes de finalizar el diseño, conviene verificar que el stackup propuesto sea compatible con las capacidades de fabricación disponibles.

JLCPCB recopila estas especificaciones en su página de Flexible PCB Capabilities, donde pueden consultarse los stackups disponibles, espesores de poliamida, materiales stiffener, tamaños mínimos de vía y otras Design Rules recomendadas. Validar estos parámetros desde la fase de diseño reduce modificaciones posteriores y agiliza el proceso de cotización.

Verifica el diseño antes de fabricar

Si el PCB flexible incorpora componentes electrónicos, también conviene verificar que el diseño sea compatible con el proceso de ensamblaje SMT. La ubicación de los componentes respecto a las zonas de flexión, la selección del acabado superficial y la disponibilidad de los componentes son factores que influyen directamente en la fabricación.

Antes de enviar el proyecto a producción, resulta recomendable comprobar que los componentes se encuentran disponibles en la JLCPCB Parts Library y revisar las opciones del servicio de ensamblaje PCB Assembly (PCBA) para confirmar la compatibilidad del diseño con el proceso de fabricación.

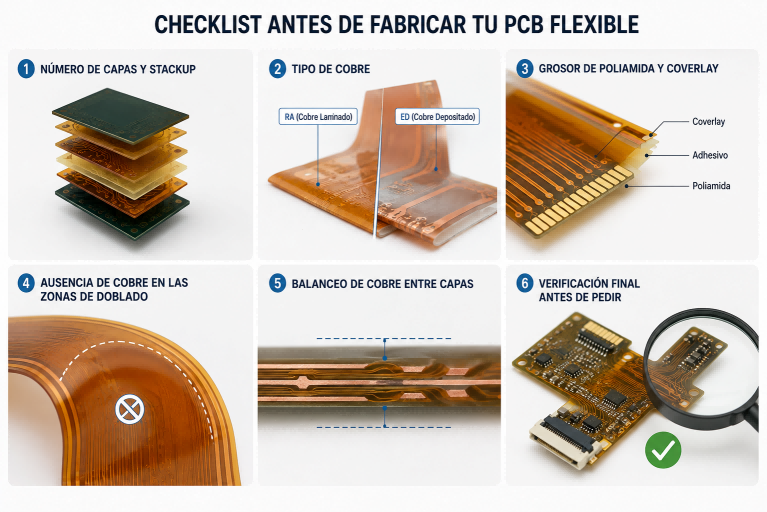

Checklist antes de fabricar tu PCB flexible

Antes de enviar el stackup a producción conviene revisar:

· El número de capas frente a los requisitos reales de flexión.

· El tipo de cobre (Rolled Annealed (RA) para flexión dinámica o Electrodeposited (ED) para zonas estáticas).

· El espesor de la poliamida y del coverlay.

· La ausencia de cobre, vías y componentes en las zonas de doblado.

· El equilibrio de cobre entre capas.

· La compatibilidad del diseño con las capacidades de fabricación y ensamblaje.

Realizar estas comprobaciones antes de solicitar la fabricación ayuda a reducir incidencias, evitar reprocesos y acelerar la transición del diseño a la producción. Antes de realizar el pedido, también es recomendable revisar las Flexible PCB Capabilities para confirmar que el diseño cumple las especificaciones admitidas y consultar Flexible PCB Manufacturing para seleccionar la configuración de fabricación más adecuada.
