Chipträger-Gehäuse (CSP) erklärt: Typen, Vorteile & mehr

Öffnen Sie das Mainboard eines beliebigen Flaggschiff-Smartphones, und die ICs sehen fast wie nacktes Silizium aus – keine klobigen Anschlussbeine, keine übergroßen Gehäuse. Das ist Chip-Scale-Packaging in Aktion.

Per Definition ist ein Chip-Scale-Package (CSP) ein IC-Gehäuse, bei dem die gesamte Gehäusefläche ≤1,2× der Die-Größe beträgt, gemäß strenger JEDEC- und IPC-Standards. Diese Designphilosophie führt direkt zu kleineren Leiterplatten, kürzeren Signalwegen und überlegener elektrischer Leistung. Deshalb werden CSPs heute in allem verbaut, von kabellosen Ohrhörern bis hin zu Automobil-Radarmodulen.

Laut aktueller Branchenmarktforschung wurde der globale WLCSP-Markt im Jahr 2024 auf 4,89 Milliarden USD geschätzt und soll bis 2032 bei einer CAGR von 21,4 % 37,49 Milliarden USD erreichen – ein klares Signal, dass Chip-Scale-Packaging keine Nischentechnologie mehr ist.

Dieser Leitfaden behandelt die Typen, Prozessabläufe, Designregeln und Montageüberlegungen, die Sie für die Arbeit mit CSPs tatsächlich benötigen.

Was ist ein Chip-Scale-Package (CSP)?

Gemäß den JEDEC-Standards ist ein Chip-Scale-Package ein IC-Gehäuse in Chip-Größe, bei dem das Gehäuse ≤1,2× der Die-Größe beträgt. Diese Definition ist bewusst eng gefasst – sie bedeutet, dass der größte Teil der Gehäusegrundfläche aktives Silizium ist, mit fast keinem Abfall durch Substratüberhang, Moldungsränder oder ungenutzte Leadframe-Fläche.

Hauptmerkmale des Chip-Scale-Packages

• Area-Array-I/O: Lötkugeln oder -bumps bedecken die Unterseite – keine peripheren Anschlussbeine.
• Kurze Verbindungen: Die-Pad zu PCB-Leiterbahn ist unter 300 µm, verglichen mit 3-8 mm bei drahtgebondeten Gehäusen.
• SMT-kompatibel: Trotz feinem Pitch durchlaufen CSPs standardmäßige Oberflächenmontageprozesse: Lotpaste → Bestücken → Reflow.

CSP vs. traditionelle IC-Gehäuse

Abbildung: Vergleich der Gehäusegrößen von DIP, SOIC, QFN und WLCSP für einen 2x2mm-Die.

Warum Chip-Scale-Packaging in der modernen Elektronik wichtig ist

Der Miniaturisierungstrend von Chips

Die PCB-Fläche pro IC-Funktion schrumpft seit 20 Jahren. Ein Smartphone-Mainboard gibt einigen ICs weniger als 5 mm² zur Verfügung – Platz, in den ein standardmäßiges QFP nicht passen würde, selbst ohne andere Komponenten in der Nähe. Chip-Scale-Packaging war die Antwort, die die Industrie entwickelte: Wenn das Gehäuse die Größe des Dies hat, verliert man keine Leiterplattenfläche an Overhead.

Während frühe Geräte nur eine Handvoll WLPs verwendeten, integrieren aktuelle Flaggschiff-Smartphones wie die Apple iPhone 17 Serie und die Samsung Galaxy S25 Serie Dutzende von WLCSPs und anderen Chip-Scale-Packages in Sensoren, PMICs, HF-Frontends, Audio-Codecs, drahtlose Konnektivität und Display-Steuerungssubsysteme.

Was kurze Verbindungen tatsächlich bringen

Jeder Millimeter Leiter fügt Induktivität hinzu. Bei einem drahtgebondeten QFP kann der Signalweg vom Die-Pad zur PCB-Leiterbahn 5-8 mm betragen. Bei einem WLCSP sind es 150-300 µm. Dieser Unterschied wirkt sich direkt aus auf:

• Geringere parasitäre Induktivität → weniger Überschwingen bei schnellen digitalen Flanken
• Geringere parasitäre Kapazität → bessere Signalintegrität bei hohen Frequenzen
• Reduziertes Ground Bounce → sauberere Stromversorgung bei schnellen Lasttransienten
• Geringere Schaltverluste → marginale, aber reale Energieeffizienzgewinne in batteriebetriebenen Geräten

Deshalb verwenden HF-Frontends, PMICs und Hochgeschwindigkeits-Speichercontroller in mobilen Anwendungen fast ausschließlich CSP oder Wafer-Level-Packaging.

Hauptmerkmale des Chip-Scale-Packages

Arten von Chip-Scale-Packages

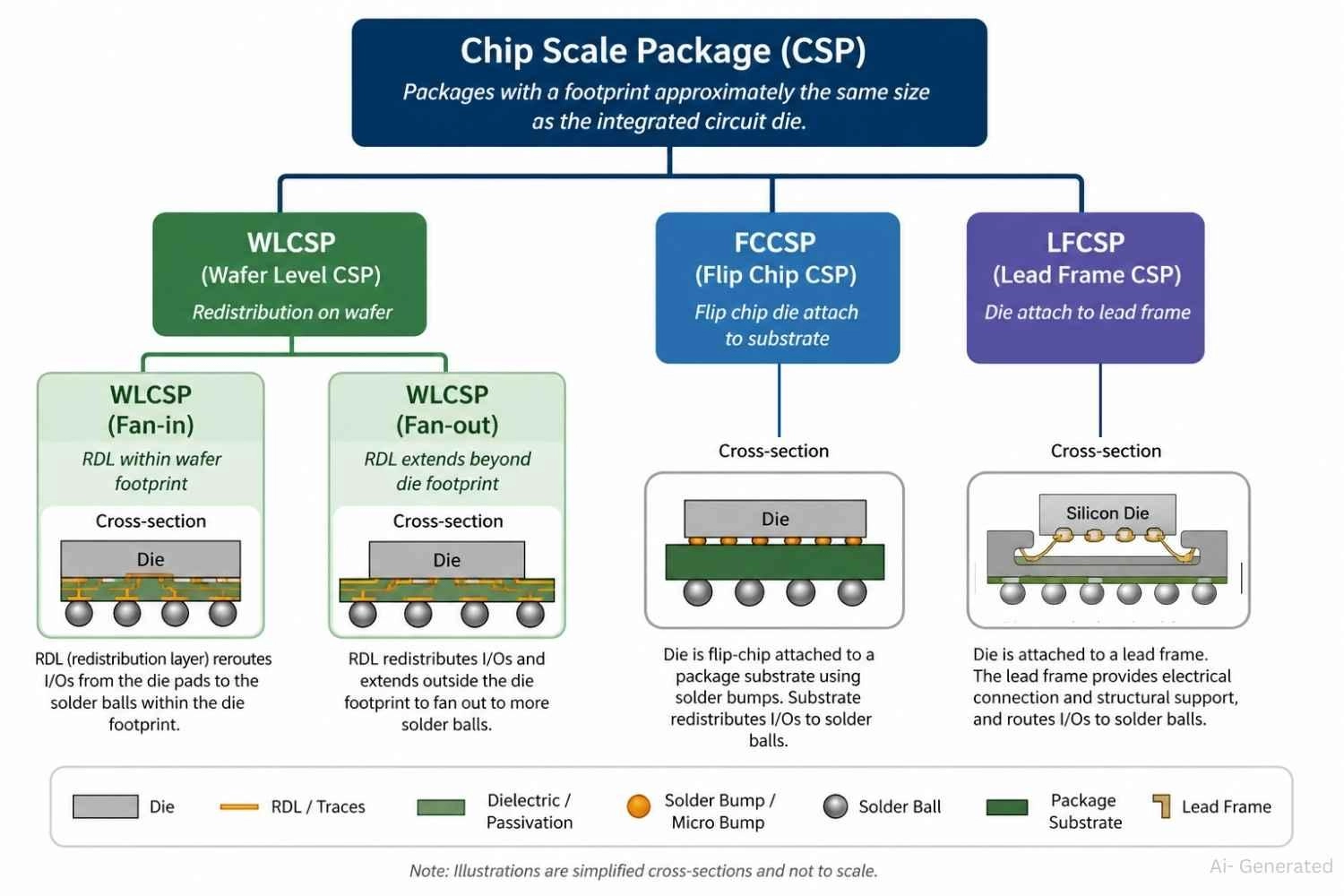

Abbildung: Der CSP-Stammbaum einschließlich WLCSP-, FCCSP- und LFCSP-Typen.

Wafer-Level-Chip-Scale-Package (WLCSP)

Das WLCSP-Gehäuse ist die kompakteste CSP-Variante – und die am weitesten verbreitete in der Unterhaltungselektronik. Dieses Wafer-Level-Chip-Scale-Package ist eine echte Chip-Scale-Packaging-Technologie, da das resultierende Gehäuse die gleiche Größe wie der Die hat. Es unterscheidet sich von anderen BGA-Gehäusetypen und Laminat-basierten CSPs dadurch, dass keine Bonddrähte oder Interposer-Verbindungen erforderlich sind.

Was WLCSP von anderen CSPs unterscheidet: Alle Verpackungsschritte – Umverdrahtung, Bumping, Passivierung – finden auf Wafer-Ebene statt, vor dem Vereinzeln. Sie verarbeiten Tausende von Dies gleichzeitig und nicht einen nach dem anderen.

WLCSP-Struktur

Abbildung: Ein WLCSP mit internen Schichten und Lötbump.

Der Schichtstapel vom Silizium zur Lötkugel:

1. Passivierung: Schützt die aktive Die-Oberfläche; Bondpad-Öffnungen werden durchgeätzt
2. Polymer-Spannungspuffer: Polyimid- oder PBO-Folie; absorbiert thermomechanische Spannungen während Temperaturzyklen
3. Umverdrahtungsschicht (RDL): Kupferleiterbahnen, die von peripheren Bondpads zu den gewünschten Bump-Grid-Positionen führen; einlagige RDL für einfache Designs, zweilagige für komplexe Verdrahtung
4. Unter-Bump-Metallisierung (UBM): Ti/Cu/Ni- oder Ti/Cu-Stapel; sorgt für Haftung, Diffusionsbarriere und Lötbarkeit
5. Lötbumps: SAC305-Legierung (96,5 % Sn / 3 % Ag / 0,5 % Cu), 200-350 µm Durchmesser

Kurzer Hinweis zu den Kosten

Da alle Schritte auf Wafer-Ebene stattfinden, skalieren die Kosten mit der Wafer-Fläche – nicht mit der Montagezeit pro Gehäuse. Bei hohen Stückzahlen mit kleinen Dies können die Stückkosten von WLCSPs vergleichbare BGA- oder QFN-Optionen unterbieten.

Flip-Chip-Chip-Scale-Package (FCCSP)

Ein Flip-Chip-Chip-Scale-Package (FCCSP) platziert den Die mit der aktiven Seite nach unten auf einem dünnen organischen Substrat, wobei Kupferpillar-Bumps oder Lötbumps die Die-Pads direkt mit den Verdrahtungsebenen des Substrats darunter verbinden. Im Gegensatz zum WLCSP befindet sich ein Substrat zwischen Die und PCB-Lötkugeln.

Abbildung: Zeigt die FCCSP-Struktur mit Die, Underfill und Substrat.

• Warum das Substrat existiert: Der Kupferpillar-Pitch auf modernen SoC-Dies kann bis zu 40-100 µm fein sein. Das organische Substrat fächert dies auf einen mit der PCB-Bestückung kompatiblen Pitch von 0,3-0,5 mm auf. Es ermöglicht auch mehr Verdrahtungsebenen als die dünne RDL in einem WLCSP.
• Warum Underfill wichtig ist: Der CTE von Silizium beträgt ~3 ppm/°C. Der CTE von organischen Substraten beträgt ~17 ppm/°C. Ohne Underfill reißen Lötverbindungen bei Temperaturzyklen bereits nach Hunderten von Zyklen. Underfill-Epoxid verteilt diese thermomechanische Spannung über die gesamte Grenzfläche, anstatt sie an einzelnen Bumps zu konzentrieren.

FCCSP ist das bevorzugte Format für Anwendungsprozessoren mit hoher Pinzahl, Netzwerk-ASICs und Hochbandbreiten-Speichercontroller – überall dort, wo die I/O-Dichtegrenzen von WLCSP zu einer Einschränkung werden.

Leadframe-Chip-Scale-Package (LFCSP)

Ein Leadframe-Chip-Scale-Package (LFCSP) verwendet denselben gestanzten Kupfer-Leadframe-Ansatz wie ein QFN, trimmt das Gehäuse jedoch auf die Anforderung von ≤1,2× der Die-Größe. Drahtbonds verbinden den Die mit dem Leadframe; Moldcompound verkapselt mit minimalem Überhang.

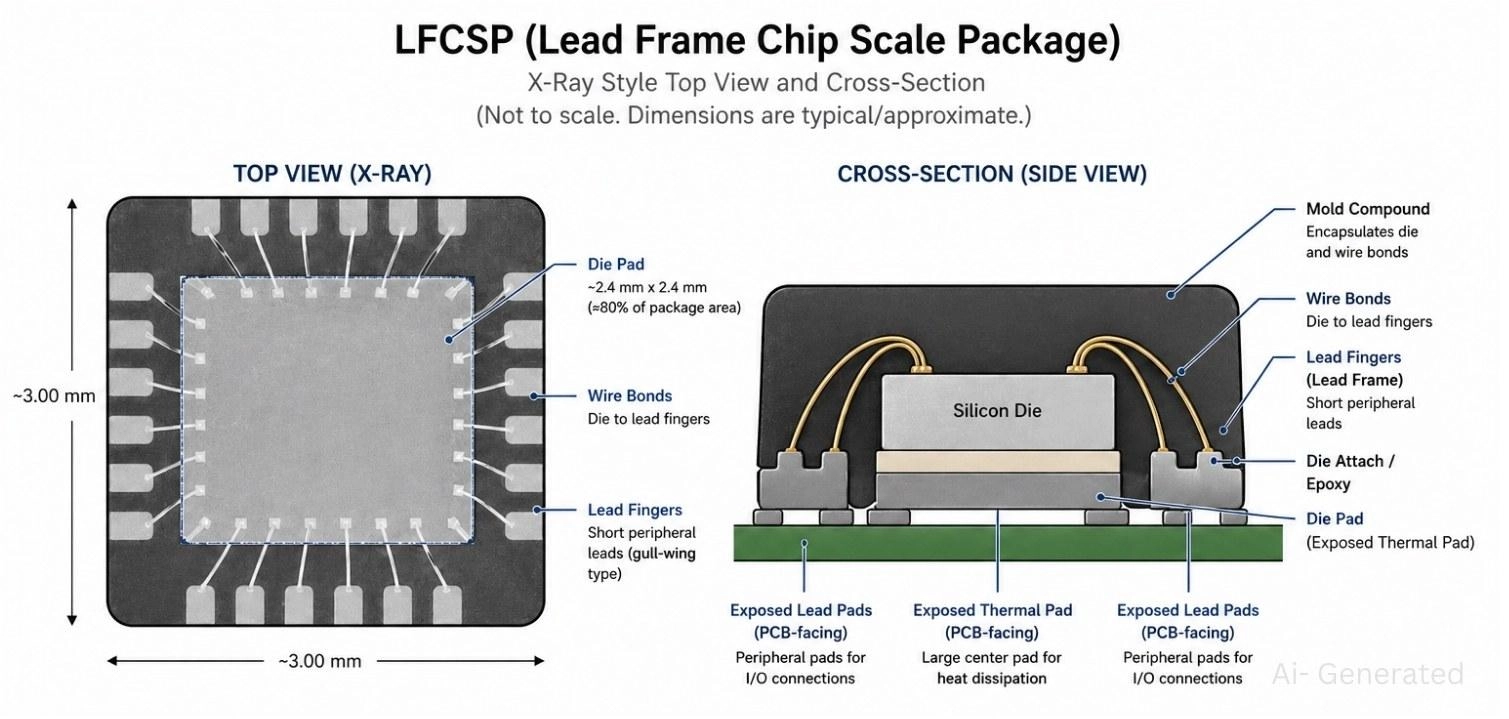

Abbildung: Draufsicht und Querschnitt einer LFCSP-Struktur mit Drahtbonds.

LFCSP vs. QFN – die wichtigsten Unterschiede:

Hinweis

LFCSP punktet bei den Kosten für einfache I/O-arme Bauteile – Operationsverstärker, LDOs, Sensoren – wo die ausgereifte Drahtbond-Lieferkette die Stückpreise ohne Wafer-Level-Verarbeitungsaufwand wettbewerbsfähig hält.

Fan-In- vs. Fan-Out-CSP

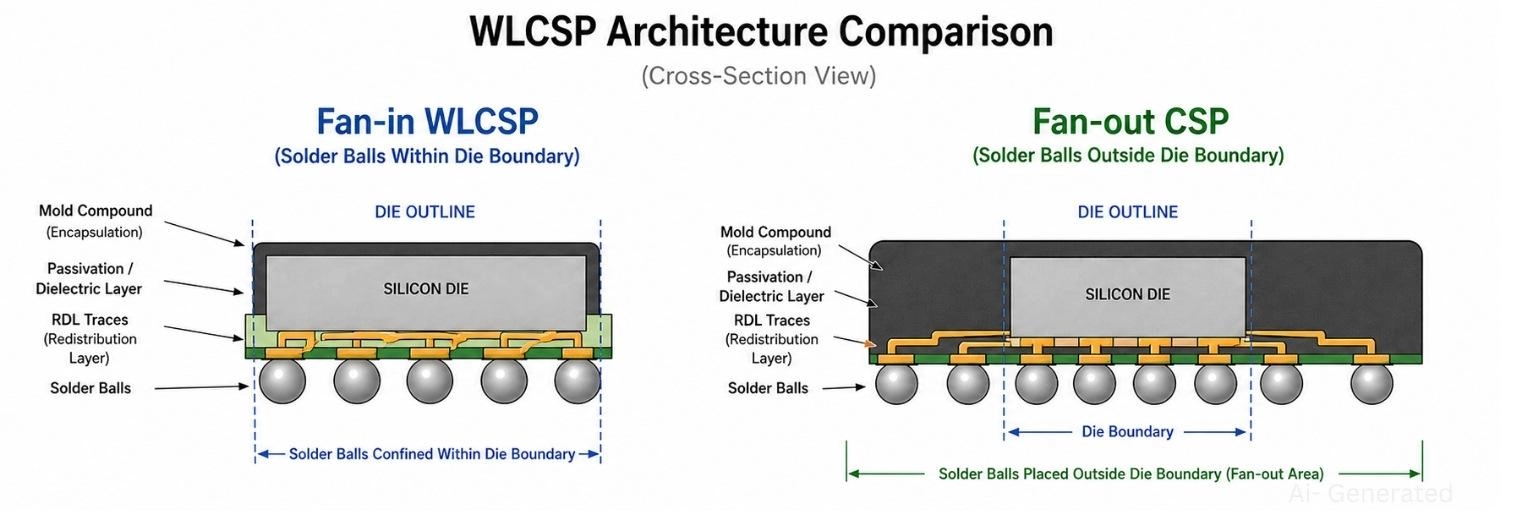

Abbildung: Vergleich von Fan-In-WLCSP und Fan-Out-CSP.

Fan-In-CSP (WLCSP ist das kanonische Beispiel):

• Alle Lötkugeln liegen innerhalb der Die-Grundfläche
• Die I/O-Anzahl ist durch die Die-Fläche beim gewählten Pitch begrenzt
• Ein 2×2 mm Die bei 0,4 mm Pitch unterstützt etwa 12-16 nutzbare Kugeln
• Niedrigste Kosten, kleinste Grundfläche

Fan-Out-CSP:

• Der Die wird in einem rekonstituierten Wafer oder einem gemoldeten Panel eingebettet
• Die RDL erstreckt sich über den umgebenden Moldcompound hinaus über die ursprüngliche Die-Kante
• Kugeln werden außerhalb der Die-Fläche platziert – durchbricht die I/O-Obergrenze
• Höhere Kosten; Gehäuse etwas größer als der Die, aber immer noch sehr kompakt
• Verwendet für SoCs mit hoher I/O-Anzahl und Chiplet-basierte Designs

Chip-Scale-Package vs. andere IC-Gehäuse

Chip-Scale-Package vs. BGA

Dies ist der Vergleich, den Ingenieure am häufigsten anstellen müssen. Während ein typisches BGA-Gehäuse 7,0 mm × 7,0 mm groß wäre, wäre ein äquivalentes WLCSP 2,88 mm × 3,10 mm groß. Das ist etwa 6× weniger Leiterplattenfläche, was erheblich ist.

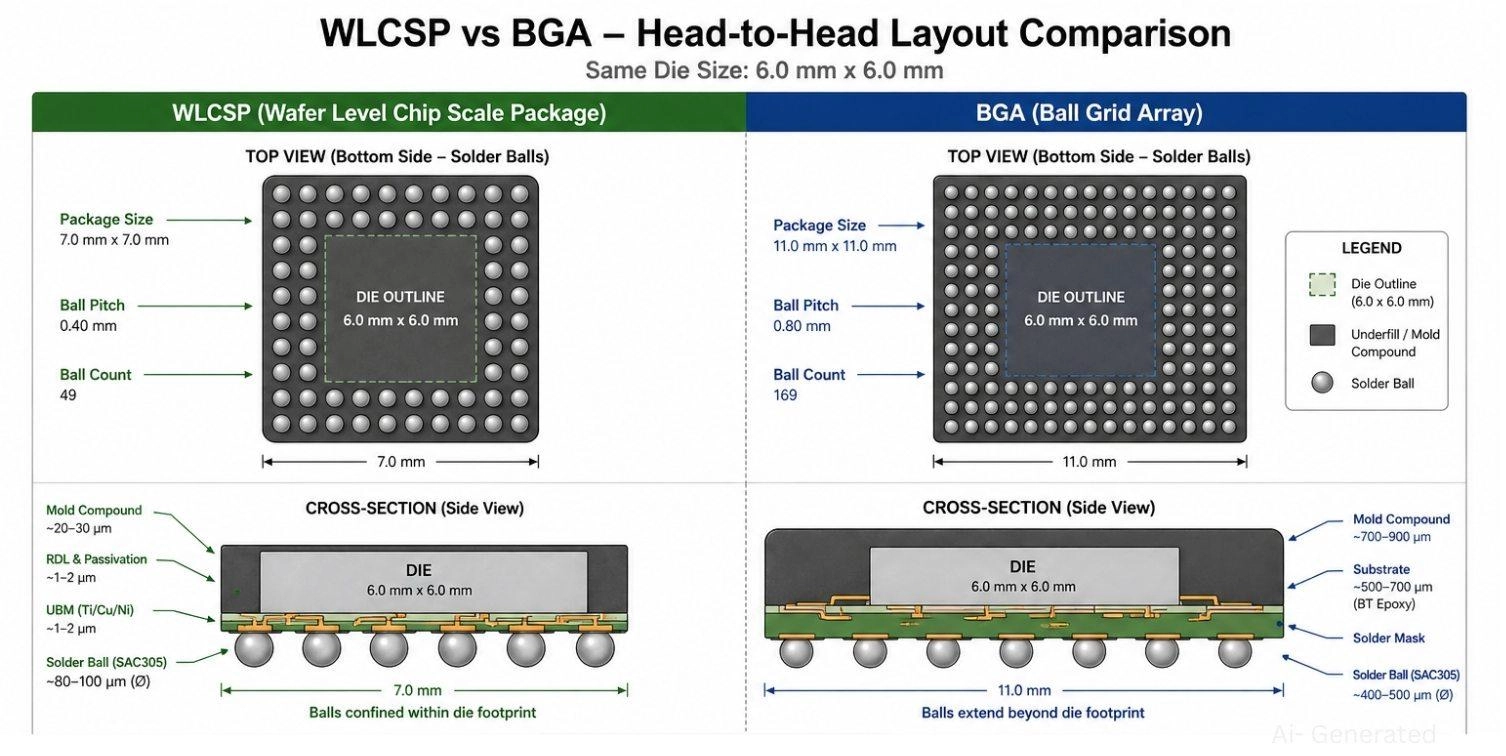

Abbildung: Vergleich zwischen WLCSP- und BGA-Gehäusen für einen identischen Die, der die erhebliche Reduzierung der physischen Grundfläche demonstriert.

Größe und Ball-Pitch

• WLCSP typischerweise 0,3-0,5 mm Pitch; Gehäuse = Die-Größe
• BGA typischerweise 0,8-1,27 mm Pitch; Gehäuse 1,5-4× Die-Größe
• CSP gewinnt bei der Leiterplattenfläche; BGA gewinnt bei der Verdrahtbarkeit

Verdrahtungskomplexität: Bei 0,8 mm BGA-Pitch können Standard-4-Lagen-Leiterplatten mit 100 µm Leiterbahn/Abstand die meisten Ballzahlen ohne Via-in-Pad entflechten. Bei 0,4 mm WLCSP-Pitch benötigen Sie typischerweise:

• ≤75 µm Leiterbahn/Abstand
• Lasergebohrte Mikrovias
• Via-in-Pad (VIPPO) für jedes Gehäuse mit mehr als 2 Reihen

Das verschiebt die Leiterplatte in den HDI-Bereich – und erhöht die Kosten. Das Gehäuse ist billiger; die Leiterplatte ist teurer. Bewerten Sie die Systemkosten, nicht nur die Gehäusekosten.

Wann CSP vs. BGA wählen

Chip-Scale-Package vs. QFN

• Thermisch: Das freiliegende zentrale Wärmepad des QFN ist ein dedizierter niederohmiger Wärmepfad. Für Bauteile mit einer Verlustleistung über 1 W ist das wichtig – WLCSP verteilt die Wärme über alle Lötkugeln ohne einzelnes Wärmepad, was für Low-Power-ICs funktioniert, aber oberhalb von ~500 mW begrenzend wird.
• Montage: QFN mit 0,5-0,8 mm Pitch ist für die meisten Standard-SMT-Linien erreichbar. WLCSP mit 0,3-0,4 mm Pitch erfordert feinere Schablonen und engere Platzierungstoleranzen.
• Elektrisch: CSP gewinnt – kürzere Verbindungen, geringere Parasiten.
• Faustregel: 200 mW Bluetooth-SoC → CSP. 2 W Motor-Treiber → QFN.

CSP vs. WLP – Verwirrung beseitigen

Diese Begriffe überschneiden sich und verursachen echte Verwirrung. Hier ist der Unterschied:

• WLP (Wafer-Level-Package) = ein Herstellungsprozess – Verpackungsschritte finden auf Wafer-Ebene statt
• CSP (Chip-Scale-Package) = eine Größenspezifikation – Gehäuse ist ≤1,2× Die-Größe
• WLCSP = beides: auf Wafer-Ebene verarbeitet UND in Chip-Größe

Alle WLCSPs sind CSPs. Nicht alle CSPs sind WLCSPs – FCCSP und LFCSP erfüllen ebenfalls die Größenspezifikation, verwenden jedoch Substrat- oder Leadframe-Prozesse.

So wählen Sie das richtige IC-Gehäuse

Wann Sie CSP wählen sollten:

• Leiterplattenfläche ist Ihre härteste Einschränkung
• Die I/O-Anzahl beträgt 4-120 (Fan-In-WLCSP); höher mit Fan-Out
• Das Design ist HF, Hochgeschwindigkeits-Analog oder erfordert niedrige parasitäre Induktivität
• Die Verlustleistung liegt unter ~500 mW (WLCSP) oder ~2 W (FCCSP mit thermischem Design)
• Ihr PCB-Fertigungspartner unterstützt HDI

Wann Sie CSP NICHT verwenden sollten:

• Ihr PCB-Budget erfordert Standard-2-Lagen- oder kostengünstige Fertigung
• Die I/O-Anzahl beträgt 200+
• Die Verlustleistung ist hoch und ein dediziertes Wärmepad ist erforderlich
• Nacharbeit auf Platinenebene ist Teil Ihres Produktions- oder Feldrückgabeprozesses
• Das Design muss aggressive Fall- oder Vibrationsprüfungen ohne Underfill überstehen

Hinweis

Die Wärmeableitung hängt stark vom Kupferdesign der Leiterplatte und der spezifischen verwendeten CSP-Gehäusetechnologie ab.

Vorteile des Chip-Scale-Packages

• 20-80 % kleinere PCB-Grundfläche als bei herkömmlichen Gehäusen für denselben Die.
• 10-20× geringere parasitäre Induktivität im Vergleich zu drahtgebondeten Gehäusen – entscheidend für HF- und schnelle Digitaldesigns.
• Geringere EMV und besseres HF-Verhalten – Ein CSP-IC-Gehäuse minimiert Antenneneffekte und Übersprechen durch extrem kurze Verdrahtung.
• Reduzierte Gehäuseinduktivität – Die direkte Bump-zu-Pad-Verbindung gewährleistet schnelles Schalten ohne Einbrüche der Stromversorgungsintegrität.
• Bessere Signalintegrität – weniger Ground Bounce, geringeres SSN, reduzierte Rauscheinkopplung in Mixed-Signal-Designs.
• Skaleneffekte – WLCSP-Kosten skalieren mit der Wafer-Fläche; bei hohen Stückzahlen mit kleinen Dies unterbieten die Stückkosten BGA-Äquivalente.
• Known Good Die – Elektrischer Test auf Wafer-Ebene vor dem Vereinzeln reduziert PCB-Montageausbeuteverluste durch defekte Dies.

Nachteile und Herausforderungen des Chip-Scale-Packages

• Schwierige Nacharbeit: Feiner Pitch und I/O auf der Unterseite erfordern bei jedem Nacharbeitsversuch spezielle Ausrüstung, einschließlich Röntgenprüfung und präziser Temperaturprofilierung. Planen Sie diese Kosten explizit ein, wenn häufige Reparaturen erforderlich sind.
• Empfindliche Montage: Der Wegfall von Leadframe und Moldcompound macht WLCSP zu einem fragilen Gehäuse. Es erfordert sorgfältige Handhabung und Bestückungsautomaten mit nachgiebigen Düsenspitzen und präziser Z-Höhensteuerung.
• Erfordert HDI-Leiterplatte: Der feine Pitch erzwingt die Verwendung von Leiterbahnen unter 75 µm, lasergebohrten Mikrovias und Via-in-Pad. Dies erfordert fortgeschrittene HDI-PCB-Designtechniken, was Fertigungskosten und Durchlaufzeit erhöht.
• Zuverlässigkeit bei Temperaturzyklen: Die CTE-Fehlanpassung zwischen Silizium (~3 ppm/°C) und FR4-Leiterplatte (~17 ppm/°C) konzentriert die Spannung an den Lötverbindungen. Für anspruchsvolle Automobil- oder Industrieanwendungen ist FCCSP mit Underfill oft erforderlich.
• I/O-Obergrenze bei Fan-In: Ein 2×2 mm WLCSP bei 0,4 mm Pitch fasst etwa 12-16 nutzbare Kugeln. Eine Erhöhung der I/O-Anzahl erfordert eine größere Die-Fläche oder Fan-Out-Verarbeitung, was beides Kosten verursacht.

Designüberlegungen für Chip-Scale-Packages

PCB-Layout und Escape-Routing

Signale unter einem WLCSP herauszuführen ist die schwierigste Verdrahtungsaufgabe auf den meisten CSP-Leiterplatten. Drei Ansätze:

Abbildung: Vergleich von drei WLCSP-Escape-Routing-Strategien: zwischen den Kugeln, Via-in-Pad und Dogbone.

Bei Gehäusen mit mehr als 2 Kugelreihen ist VIPPO für innere Reihen typischerweise unvermeidbar.

Pad- und Lötstoppmasken-Regeln

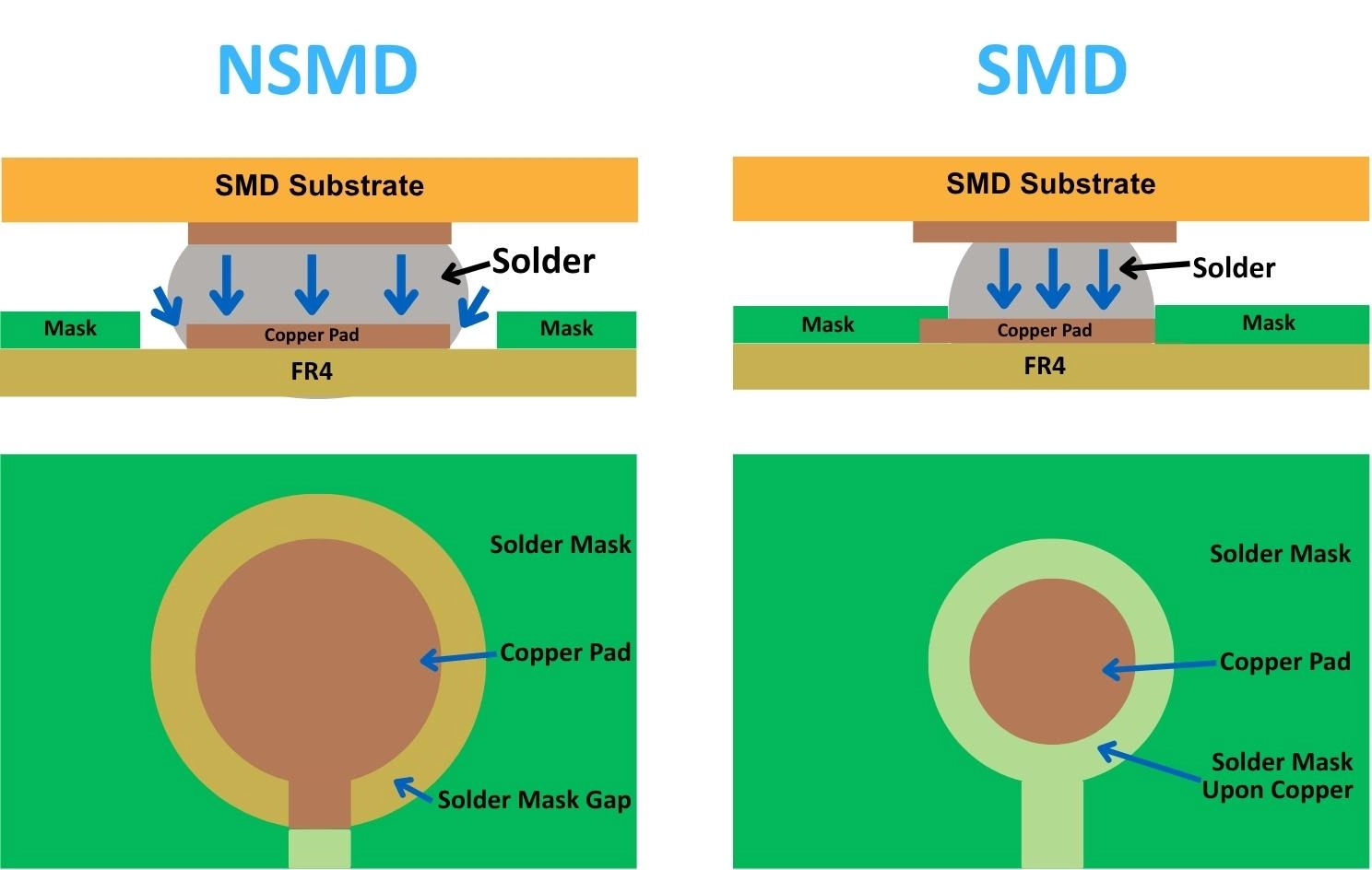

Abbildung: Vergleich von NSMD- und SMD-Pad-Designs für Lötverbindungen

• NSMD vs. SMD: Verwenden Sie NSMD-Pads für die Zuverlässigkeit bei thermischer Ermüdung (der Standard für Verbraucher-/IoT-Produkte), da das Lot die Pad-Seiten benetzt und so eine stärkere Verbindung entsteht. Verwenden Sie SMD-Pads nur, wenn die Falltest-Leistung das primäre Anliegen ist.
• Lötstoppmasken-Stege: Bei 0,3-0,4 mm Pitch sind die Stege extrem dünn (50-75 µm). Verwenden Sie flüssige fotoempfindliche (LPI) Lötstoppmaske und bestätigen Sie die Registriertoleranz Ihres PCB-Herstellers, um Maskenverschiebungen und Lötbrücken zu vermeiden.

Via-in-Pad (VIPPO)

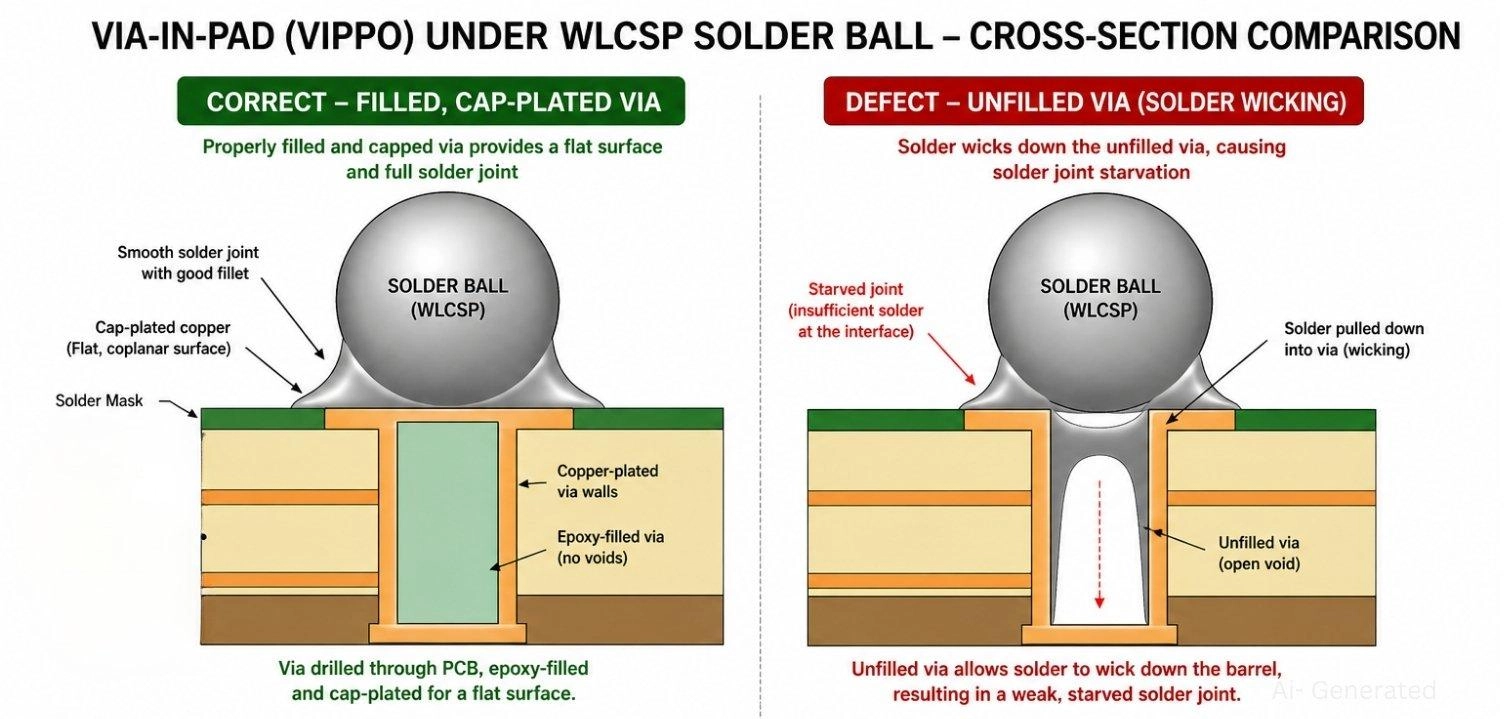

Abbildung: Korrekte Via-in-Pad-Struktur (VIPPO) im Vergleich zu einem defekten ungefüllten Via.

Ungefüllte Vias fangen Flussmittel ein und entziehen der darüberliegenden Lötverbindung Lot. Wenn Sie Via-in-Pad verwenden, ist der VIPPO-Prozess (Via-in-Pad, Plated Over) für die Zuverlässigkeit nicht verhandelbar. Dies erfordert Bohren, Galvanisieren, Epoxidfüllen und das planare Verschließen des Vias vor der Oberflächenbehandlung.

Thermomanagement

WLCSPs haben keine dedizierten Wärmepads und sind daher vollständig von der Leiterplatte abhängig. Maximieren Sie die Kupferfläche unter dem Bauteil, verbinden Sie thermische Vias mit den inneren Ebenen und verwenden Sie 4-Lagen-Leiterplatten, um θ_JA effektiv zu reduzieren.

Der CSP-Montageprozess erklärt

Lotpastendruck

Das Schablonendesign ist bei feinem Pitch kritisch und nicht verhandelbar, und die Standard-SMT-Montageausrüstung erfordert spezifische Abstimmung. Wichtige Parameter aus den Anwendungshinweisen der Hersteller:

• Lotpastendruck: Erfordert eine 75-100 µm dicke Schablone (lasergeschnittener Edelstahl) mit spezifischen quadratischen Öffnungen. Verwenden Sie Lotpaste vom Typ 4 oder feiner.
• Bestücken: Erfordert automatisierte Feinstpitch-Maschinen mit Bilderkennungsausrichtung (keine mechanische Zentrierung). Verwenden Sie nachgiebige Düsenspitzen und Z-Höhensteuerung, um Bump-Schäden zu vermeiden.
• Reflow: Befolgen Sie ein Standard-Reflow-Lötprofil (SAC305 bleifrei) und halten Sie die Aufheizrate unter 3°C/Sekunde, um einen Thermoschock für das Silizium zu vermeiden.
• Inspektion: Da die Verbindungen unter dem Die verborgen sind, ist 2D-Röntgen zur Erkennung von Brücken und Hohlräumen zwingend erforderlich, während 3D-CT-Röntgen für die präzise volumetrische Inspektion verwendet wird.

Zuverlässigkeitstests (JEDEC-Standards)

Anwendungen des Chip-Scale-Packages

1. Smartphones: Jede Flaggschiff-Handy-Leiterplatte ist dicht bestückt mit CSP-Gehäusetechnologie. Power-Management-ICs, HF-Transceiver und Audio-Codecs sind alle Wafer-Level-verpackt, da die Größenbeschränkung für moderne 6-8 mm dünne Geräte absolut ist.

2. Wearables: Bei oft unter 20 cm² nutzbarer Leiterplattenfläche benötigen Geräte die kleinstmögliche Grundfläche, was bedeutet, dass in einem wettbewerbsfähigen Wearable-Design praktisch jeder IC in einem WLCSP-Gehäuse verwendet wird.

3. IoT-Geräte: Kosten und Größe konkurrieren gleichermaßen. WLCSP-Varianten reduzieren die Modulfläche, während die BOM-Kosten äußerst wettbewerbsfähig bleiben, und ihre geringeren parasitären Verluste verlängern die Batterielebensdauer.

4. Medizinelektronik: Implantierbare Geräte erfordern Formfaktoren unter einem Zentimeter mit zusätzlicher hermetischer Abdichtung für eine mehrjährige Zuverlässigkeit.

5. Automobilelektronik: Verwendung in ADAS und Infotainment (AEC-Q006 qualifiziert), obwohl sie in Umgebungen mit hoher Hitze oder hoher Belastung in der Industrie oft weniger bevorzugt werden als in platzbeschränkten Verbraucheranwendungen.

6. CSP-LED-Gehäuse: Der LED-Die wird mit direkt auf die Die-Oberflächen aufgebrachtem Leuchtstoff und Lötbumps auf der Unterseite (ohne Leadframe) verpackt, was eine höhere Lichtausbeute und einen überlegenen Wärmepfad direkt zur Leiterplatte bietet.

Vom Design zur Produktion: Zuverlässige CSP-Montage mit JLCPCB

Ein WLCSP-Design vom Schaltplan zur bestückten Leiterplatte zu bringen, erfordert mehr Prozessdisziplin als Standard-SMT. Die meisten frühen CSP-Ausfälle in der Produktion resultieren aus unzureichender PCB-Fähigkeit oder fehlender Röntgeninspektion – nicht aus dem Design selbst.

Herausforderungen, denen Ingenieure bei der CSP-Fertigung gegenüberstehen

Zwei häufige Fehlerbilder erwischen Ingenieure beim ersten Build:

1. Fehler beim Feinstpitch-Pastendruck – Ein Pastendrucker mit ±50 µm Registriergenauigkeit kämpft darum, die von 0,4 mm WLCSP-Pitch geforderten ±25 µm konsistent über ein ganzes Panel zu treffen. Das Ergebnis: unzureichende Paste auf Randkugeln, Brückenbildung auf inneren Kugeln oder inkonsistente Ablagerungsmengen, die nach dem Reflow zu kalten Lötstellen führen.

2. Verborgene Verbindungsfehler – Jede Lötverbindung unter einem WLCSP ist für AOI unsichtbar. Ohne Röntgeninspektion gehen Hohlräume, kalte Lötstellen in inneren Reihen und subtile Brückenbildung durch den Funktionstest und fallen im Feld aus.

Wie JLCPCB die CSP-basierte Leiterplattenbestückung vereinfacht

Der Leiterplattenbestückungsservice von JLCPCB adressiert beides direkt:

• Feinstpitch-SMT-Fähigkeit – Bestückungsanlagen verarbeiten Bauteile mit 0,3 mm Pitch mit Bilderkennungs-Feedback, nicht mit mechanischer Zentrierung.
• Schablonentechnik – Für WLCSP-Designs wird die Öffnungsgeometrie vor dem Pastendruck auf den spezifischen Bauteil-Pitch und Pad-Typ abgestimmt.
• Röntgeninspektion – Standard für Feinstpitch-Ball-Grid-Komponenten; kein optionales Extra.
• DFM-Review – Gerber-Dateien werden vor Fertigungsbeginn gegen die Bauteilspezifikationen geprüft – VIPPO-Anforderungen, Verstöße gegen Lötstoppmasken-Stege und Schablonenöffnungsfehlanpassungen werden auf Papier markiert, nicht in der Hardware.

Wann Sie JLCPCB für CSP-Projekte nutzen sollten

Ob Sie einen Erstmuster-Prototyp mit einem WLCSP-PMIC validieren oder ein dichtes Wearable-Layout auf Volumenproduktion skalieren – eine fehlerfreie Montage ist genauso entscheidend wie das PCB-Design selbst.

Wenn hohe Ausbeute und Präzision am wichtigsten sind, bietet JLCPCB die fortschrittlichen Fertigungskapazitäten, die erforderlich sind, um Ihre Feinstpitch-Leiterplatten beim ersten Versuch richtig zu machen. Holen Sie sich ein sofortiges Angebot für Ihr CSP-Design bei JLCPCB.

Jetzt Angebot einholen

Zukünftige Trends im Chip-Scale-Packaging

Fan-Out-Wafer-Level-Packaging (FOWLP)

TSMCs InFO, ASEs FOCoS und Samsungs FO-WLP sind alle Produktionsplattformen für FOWLP. Die nächste Entwicklung: Multi-Die-FOWLP, das heterogene Dies in einem einzigen rekonstituierten Wafer mit Inter-Die-RDL-Verdrahtung einbettet – die Grundlage für Chiplet-Architekturen für KI- und 5G-Anwendungen.

3D-IC und TSV-Stapelung

Durchkontaktierte Silizium-Vias (TSV) ermöglichen das vertikale Stapeln von Dies mit elektrischen Verbindungen durch das Silizium. HBM (High Bandwidth Memory) ist die ausgereifteste Anwendung – das Stapeln von 4-12 DRAM-Dies mit 55 µm TSV-Pitch. Hybrid-Bonding (Sub-10-µm-Pitch, direkte Kupfer-zu-Kupfer-Verbindung) ist der nächste Schritt für die Speicherintegration von KI-Beschleunigern.

Heterogene Integration

Das Chiplet-Modell – mehrere spezialisierte Dies in einem Gehäuse – dringt in den Massenmarkt vor. Mixed-Signal-Chiplets, integrierte passive Komponenten und HF-Frontend-Integration in CSP-Format-Modulen befinden sich in aktiver Entwicklung bei TSMC, Intel und im OSAT-Ökosystem.

KI- und HPC-Packaging

KI-Beschleuniger benötigen enorme Speicherbandbreite bei geringer Latenz. CoWoS (Chip-on-Wafer-on-Substrate), EMIB und 3D-gestapelte Die-Architekturen sind die aktuellen High-End-Lösungen. Im nächsten Jahrzehnt werden die für KI-Packaging entwickelten Verbindungsdichte- und Thermomanagement-Techniken in Mainstream-CSP-Formate einfließen.

Häufig gestellte Fragen zum Chip-Scale-Package

F: Benötigt ein Wafer-Level-Chip-Scale-Package (WLCSP) Underfill?

Standard-Fan-In-WLCSP-Gehäuse, die in der Unterhaltungselektronik verwendet werden, benötigen normalerweise keinen Underfill, da die Polymer-Spannungspufferschicht thermomechanische Spannungen absorbiert. Für Flip-Chip-Chip-Scale-Packages (FCCSP) oder Anwendungen in extremen Automobilumgebungen ist Underfill-Epoxid jedoch oft notwendig, um Risse in den Lötverbindungen durch CTE-Fehlanpassung zu verhindern.

F: Welche Art von Lotpaste wird für die CSP-Gehäusemontage empfohlen?

Aufgrund des feinen Pitches (0,3 mm-0,5 mm) eines CSP-Gehäuses ist Standard-Lotpaste vom Typ 3 ungeeignet. Ingenieure sollten Lotpaste vom Typ 4 (oder sogar Typ 5) mit No-Clean-Flussmittel spezifizieren, die kleinere Lotkugeln (25-36 µm) aufweist, um eine saubere Freigabe aus den feinen Schablonenöffnungen zu gewährleisten und Brückenbildung zu verhindern.

F: Sind Chip-Scale-Packages teurer als herkömmliche BGA- oder QFN-Gehäuse?

Auf Komponentenebene kann Wafer-Level-Packaging bei hohen Stückzahlen tatsächlich billiger sein, da die Verpackungsschritte auf den gesamten Wafer auf einmal angewendet werden. Die Gesamtsystemkosten können jedoch steigen, da ein Chip-Scale-Package oft die Verwendung teurerer HDI-Leiterplattenfertigung und spezialisierter Feinstpitch-Montageprozesse erzwingt.

F: Wie teste oder prototypisiere ich mit einem Chip-Scale-Package?

Nackte CSPs können nicht einfach von Hand gelötet oder mit Standard-Multimeterleitungen geprüft werden. Für das Prototyping verwenden Ingenieure typischerweise Breakout-Boards (Adapter, die das Feinstpitch-Array auf Standard-2,54-mm-Stiftleisten umsetzen) oder verlassen sich auf schlüsselfertige PCBA-Dienste wie JLCPCB, um die ersten Testplatinen maschinell zu bestücken.

F: Wo wird die Chip-Scale-Package-LED verwendet?

CSP-LEDs werden in Automobil-Scheinwerfermodulen, Mini-LED-Hintergrundbeleuchtungen für Display-Panels, Hochleistungs-Beleuchtungskörpern und überall dort eingesetzt, wo eine kleine punktförmige Lichtquelle mit effizienter Wärmeableitung und hoher Lichtausbeute benötigt wird.

Fazit

Chip-Scale-Packaging löst ein Problem – das Gehäuse, das Platz einnimmt, den das Silizium nicht benötigt – und liefert eine Kaskade von Vorteilen: kleinere Leiterplatten, kürzere Signalwege, geringere Parasiten und, bei hohen Stückzahlen, wettbewerbsfähige Stückkosten. Da die Elektronik weiter schrumpft, wird die Beherrschung der Layout-Einschränkungen des Chip-Scale-Packages (CSP) für Ingenieure nur noch wichtiger. Die Verlagerung hin zu fortschrittlichem Chip-Scale-Packaging wird weiterhin die nächste Generation von Hardware definieren.
