Un projet domotique compact, fiable et prêt à être partagé avec la communauté

Créateur de contenu spécialisé en électronique, systèmes embarqués et informatique, ElectroCodeur a développé un module permettant de récupérer les données de télé-information d’un compteur Linky et de les transmettre à Home Assistant via MQTT. Pour transformer son concept en une carte compacte et professionnelle, il s’est appuyé sur les services de fabrication et d’assemblage de JLCPCB.

À propos d’ElectroCodeur

Six ans de contenus autour de l’électronique et des systèmes embarqués

ElectroCodeur crée du contenu sur YouTube depuis bientôt six ans.

Sa chaîne rassemble aujourd’hui plus de 8 000 abonnés autour de sujets comme l’électronique, les microcontrôleurs, les systèmes embarqués, l’informatique et la domotique.

À travers ses vidéos, il partage principalement :

• des projets DIY ;
• des tutoriels techniques ;
• des réalisations autour des microcontrôleurs ;
• des projets de domotique ;
• des expérimentations électroniques.

Son objectif est de rendre ces domaines accessibles au plus grand nombre en combinant théorie et pratique.

Un projet né d’un besoin concret

Connecter directement un compteur Linky à Home Assistant

Le projet consistait à développer un module capable de se connecter directement à un compteur Linky, de récupérer les données de télé-information et de les transmettre à Home Assistant via MQTT.

L’objectif était de créer une solution :

• simple à utiliser ;
• fiable ;
• compacte ;
• facilement intégrable dans une installation domotique.

Comme beaucoup de projets développés par ElectroCodeur, l’idée est née d’un besoin personnel avant d’être pensée comme une solution pouvant être partagée avec sa communauté.

De la donnée énergétique à la maison connectée

Rendre la télé-information Linky exploitable dans Home Assistant

Le module permet de faire le lien entre le compteur électrique et l’environnement domotique.

Les données récupérées peuvent être transmises à Home Assistant via MQTT, ce qui permet ensuite de les intégrer dans des tableaux de bord, des automatisations ou différents scénarios de suivi énergétique.

Le projet s’inscrit ainsi dans la philosophie habituelle d’ElectroCodeur : développer des objets utiles qui améliorent ou automatisent des installations existantes tout en restant accessibles aux makers et passionnés d’électronique.

Le défi de conception

Intégrer de nombreux composants dans un espace réduit

L’un des principaux enjeux du projet était la compacité.

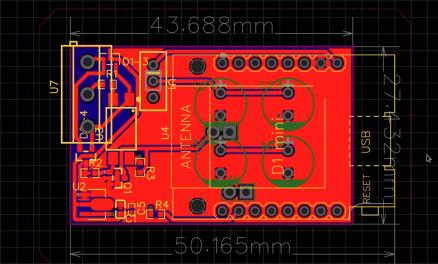

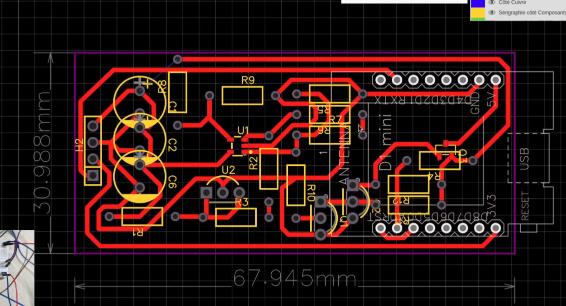

ElectroCodeur souhaitait intégrer un grand nombre de composants électroniques sur une carte de dimensions réduites, tout en conservant une architecture propre et fiable.

Ce niveau d’intégration rendait une fabrication artisanale particulièrement difficile.

Une telle carte aurait été complexe, voire impossible, à produire correctement avec les moyens disponibles dans un atelier amateur.

Pour passer du prototype à une solution plus professionnelle, il devenait donc nécessaire de faire appel à un service spécialisé de fabrication de circuits imprimés.

La solution JLCPCB

Fabrication de PCB et assemblage des composants

Pour réaliser son module Linky, ElectroCodeur a utilisé deux services de JLCPCB :

La fabrication de PCB
La carte a été produite conformément aux fichiers de conception réalisés pour le projet.

L’assemblage de PCB – PCBA

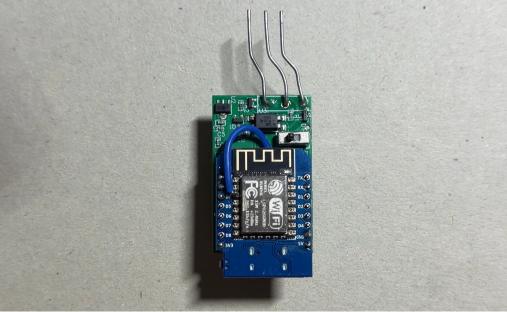

Les composants ont également été montés directement sur la carte, évitant ainsi une grande partie du travail d’assemblage manuel.

Cette combinaison a permis d’obtenir une solution beaucoup plus proche d’un produit fini qu’un simple prototype câblé manuellement.

Gagner du temps sur l’assemblage

Se concentrer davantage sur le développement et les tests

Le service PCBA représentait un avantage particulièrement important pour ce projet.

L’assemblage manuel d’une carte compacte comportant de nombreux composants peut rapidement devenir long et délicat, notamment lorsque des composants de petite taille sont utilisés.

En confiant cette étape à JLCPCB, ElectroCodeur a pu consacrer davantage de temps aux aspects essentiels du développement :

• validation du fonctionnement ;
• développement logiciel ;
• communication MQTT ;
• intégration avec Home Assistant ;
• tests de fiabilité ;
• optimisation du produit.

La fabrication professionnelle a ainsi permis de réduire les contraintes liées au montage manuel et d’accélérer le passage du design électronique au prototype fonctionnel.

Une qualité difficile à reproduire dans un atelier amateur

Du prototype maison à une carte professionnelle

Pour ElectroCodeur, l’un des principaux avantages de JLCPCB réside dans la qualité de fabrication obtenue.

Une carte compacte avec de nombreux composants demande une précision importante lors de la production et de l’assemblage.

Les PCB reçus ont offert une finition professionnelle et une qualité difficile à reproduire avec du matériel amateur.

Cette différence est particulièrement importante lorsqu’un projet doit être testé, documenté et éventuellement reproduit par d’autres utilisateurs.

Une relation déjà établie avec JLCPCB

Une première expérience qui a donné envie de poursuivre

ElectroCodeur connaissait JLCPCB depuis plusieurs années.

Il avait découvert l’entreprise en regardant les vidéos de plusieurs créateurs spécialisés en électronique sur YouTube. De nombreux makers utilisaient déjà leurs services pour transformer leurs prototypes en véritables PCB.

Cette visibilité l’a naturellement conduit à tester JLCPCB pour ses propres projets.

Il avait également déjà collaboré avec l’entreprise avant ce nouveau module Linky.

Lorsque JLCPCB lui a proposé une nouvelle collaboration, le projet correspondait donc parfaitement aux services proposés.

Une plateforme devenue plus simple au fil du temps

Des options mieux expliquées pour limiter les erreurs

ElectroCodeur a également constaté l’évolution de la plateforme de commande au fil des années.

Le site lui semble aujourd’hui plus simple à utiliser, notamment grâce aux informations disponibles directement sur les différentes options de fabrication.

Lorsqu’un utilisateur survole certains paramètres avec la souris, des explications supplémentaires permettent de mieux comprendre leur rôle.

Pour un maker ou un utilisateur réalisant ses premières commandes, ces informations peuvent faciliter la configuration et réduire le risque de sélectionner un mauvais paramètre.

Des délais respectés

Maintenir le rythme de développement du projet

Les délais de fabrication et de livraison annoncés ont été respectés.

Dans un projet électronique, ce point est particulièrement important.

Une carte reçue trop tard peut retarder les phases de développement logiciel, les essais et la publication du projet.

La réception des PCB conformément au calendrier prévu a permis à ElectroCodeur de poursuivre le développement du module sans interruption importante.

Une fabrication fidèle au design

Transformer une conception personnelle en produit physique

Comme pour chacun de ses projets, ElectroCodeur reste responsable de la conception de la carte et de son adaptation à ses propres besoins.

Le rôle du fabricant consiste ensuite à reproduire cette conception avec suffisamment de précision pour conserver les caractéristiques prévues lors du design.

Sur ce point, les PCB et l’assemblage réalisés pour le module ont répondu aux attentes.

La fidélité de fabrication est essentielle pour une carte compacte, où chaque composant et chaque connexion doivent correspondre précisément au projet original.

Un projet pensé pour être partagé

Du besoin personnel à une solution pour la communauté

Le module Linky s’inscrit dans la démarche habituelle d’ElectroCodeur.

Le projet a d’abord été conçu pour répondre à un besoin personnel, mais il a également vocation à être partagé avec sa communauté.

Cette approche permet aux abonnés de découvrir non seulement le résultat final, mais également les étapes de conception nécessaires pour transformer une idée en véritable objet électronique.

La fabrication professionnelle du PCB facilite également la reproductibilité du projet.

Une carte dédiée est en effet beaucoup plus simple à documenter et à reproduire qu’un prototype reposant sur de nombreux câbles ou modules assemblés manuellement.

Les principaux bénéfices pour le projet

Une carte plus professionnelle et davantage de temps pour le développement

L’utilisation des services de JLCPCB a apporté plusieurs avantages concrets.

Une fabrication précise
Le PCB final correspond à la conception réalisée par ElectroCodeur.

Un assemblage professionnel
Le service PCBA a permis de recevoir des cartes avec leurs composants déjà montés.

Un gain de temps
Moins de temps consacré au soudage signifie davantage de temps disponible pour les tests et le développement.

Une meilleure intégration
La carte compacte permet de regrouper les fonctions nécessaires dans un espace réduit.

Une bonne qualité de finition
Les PCB reçus présentent un niveau de fabrication difficile à obtenir avec des moyens amateurs.

Des délais respectés
La production et la livraison ont suivi le calendrier annoncé.

À qui s’adresse ce type de service ?

Makers, étudiants et créateurs de projets électroniques

À la suite de cette expérience, ElectroCodeur recommande JLCPCB aux personnes souhaitant passer d’un prototype à une carte plus professionnelle.

Les services peuvent notamment être intéressants pour :

• les makers ;
• les étudiants ;
• les passionnés d’électronique ;
• les créateurs de contenu ;
• les développeurs de systèmes embarqués ;
• les équipes travaillant sur des prototypes ou petites séries.

Pour ces profils, l’accès à une fabrication professionnelle et à un service d’assemblage permet de concevoir des cartes plus complexes sans nécessairement disposer de machines spécialisées.

La suite

De nouveaux projets électroniques à venir

Le module Linky vers Home Assistant ne devrait pas être la dernière réalisation d’ElectroCodeur faisant appel à JLCPCB.

Après cette expérience positive, il prévoit de continuer à utiliser leurs services pour de futurs projets nécessitant des PCB personnalisés ou un assemblage professionnel.

La collaboration lui a permis de transformer un besoin concret en une solution compacte, fonctionnelle et adaptée à une intégration domotique.

Conclusion

Du compteur Linky à Home Assistant grâce à une PCB personnalisée

Le projet d’ElectroCodeur illustre comment un besoin personnel peut évoluer vers un véritable projet électronique partageable avec une communauté.

En développant un module capable de récupérer les données de télé-information d’un compteur Linky et de les transmettre à Home Assistant via MQTT, il a réuni plusieurs domaines qu’il explore régulièrement sur sa chaîne : systèmes embarqués, électronique, programmation et domotique.

La fabrication de PCB et le service PCBA de JLCPCB lui ont permis de dépasser les limites d’un assemblage amateur et d’obtenir une carte compacte et professionnelle.

Pour ElectroCodeur, la possibilité de confier la fabrication et l’assemblage à JLCPCB représente surtout un moyen de consacrer davantage de temps à ce qui fait la valeur du projet : concevoir, tester, améliorer et partager une solution électronique utile avec sa communauté.

Website Github:  https://github.com/electrocodeur/linky
