Revêtement Conforme dans la Technologie des Circuits Imprimés : Avantages, Défis et Développements Futurs

Si vous recherchez un revêtement conforme, vous cherchez probablement un moyen fiable de protéger votre PCB contre l'humidité, la poussière, les produits chimiques ou les environnements difficiles. Le choix du bon revêtement affecte directement la fiabilité, les performances et la durée de vie du produit.

Dans ce guide, vous apprendrez ce qu'est un revêtement conforme, les principaux types disponibles et comment sélectionner la meilleure option pour votre application. Nous aborderons également les avantages clés, les méthodes d'application (manuelles, automatisées et sélectives), ainsi que l'inspection, la reprise et les défis courants — vous offrant un aperçu complet et pratique pour prendre des décisions en toute confiance.

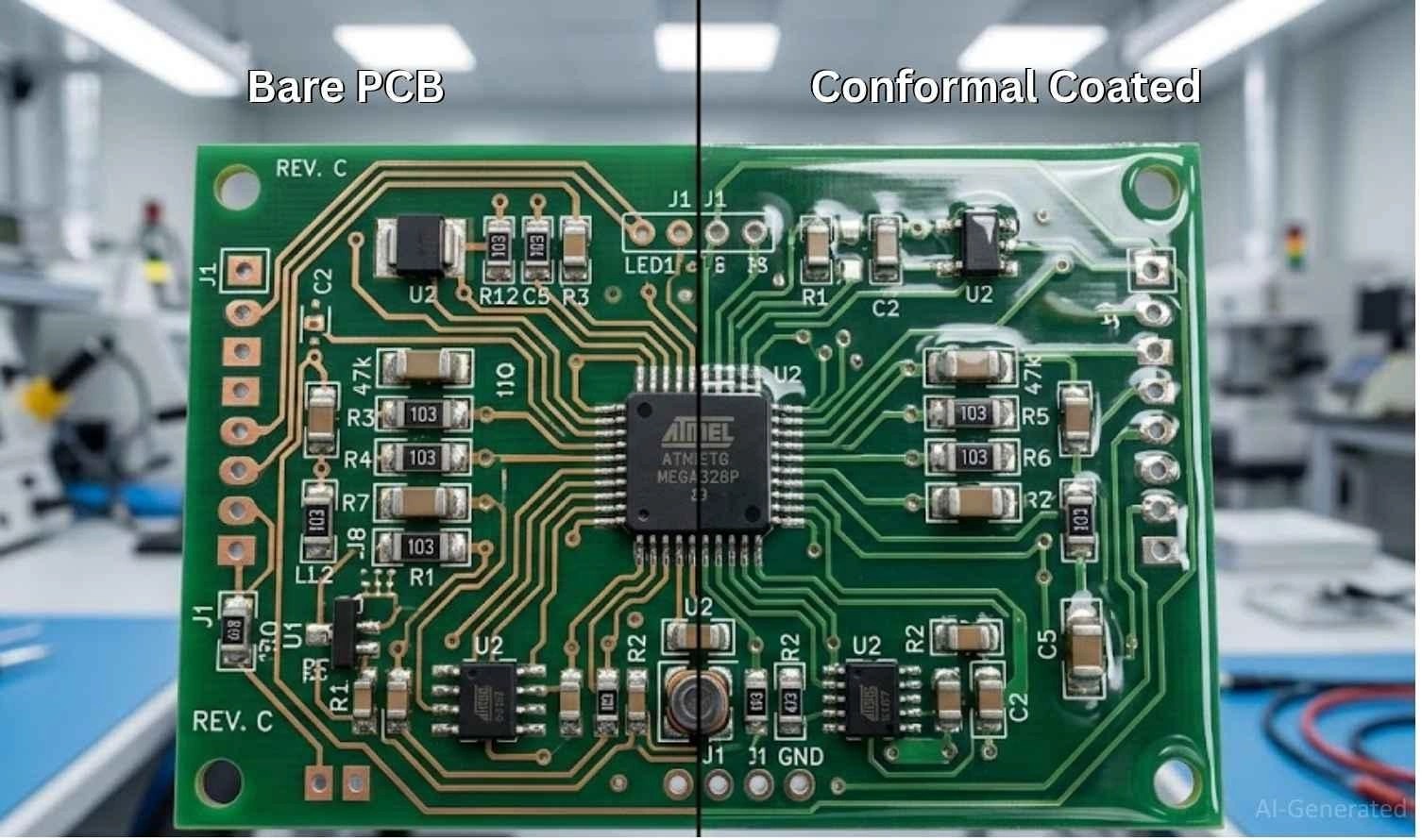

PCB nu vs PCB avec revêtement conforme montrant la couche protectrice empêchant les dommages causés par l'humidité, la poussière et la corrosion

Qu'est-ce qu'un Revêtement Conforme ?

Le revêtement conforme est un film polymère mince spécialement formulé — généralement de 25 à 75 microns — appliqué sur les assemblages de circuits imprimés (PCBAs) pour protéger les composants électroniques des dommages environnementaux. Contrairement à un boîtier standard, cette couche "respirante" épouse la topographie irrégulière de la carte, offrant une barrière protectrice sans ajouter de poids ou de volume significatif.

Types de Revêtements Conformes

Les revêtements conformes existent en différents types, chacun avec ses caractéristiques et avantages uniques. Les types les plus courants de revêtements conformes incluent :

Acrylique (AR) : Le revêtement conforme acrylique est un choix populaire en raison de sa facilité d'application, de son faible coût et de sa capacité à offrir une bonne protection contre l'humidité. Il est également facile à réparer et à enlever, ce qui en fait un choix idéal pour les applications nécessitant un entretien fréquent. Cependant, il a une résistance chimique et aux solvants limitée.

Silicone (SR) : Le revêtement conforme silicone est un revêtement flexible et durable qui peut résister à des températures extrêmes et à des environnements difficiles. Il offre une excellente résistance à l'humidité et aux produits chimiques, ce qui le rend adapté à une utilisation dans des applications industrielles et automobiles.

Époxy (ER) : Le revêtement conforme époxy est un revêtement résistant et durable qui offre une excellente protection chimique et mécanique. Il est également résistant aux solvants, ce qui le rend idéal pour une utilisation dans des environnements difficiles où l'exposition chimique est courante. Cependant, il est difficile à enlever et a une aptitude limitée à la reprise.

Polyuréthane (UR) : Le revêtement conforme uréthane est un revêtement haute performance qui offre une excellente protection contre l'humidité, l'abrasion et l'exposition chimique. Il est également résistant aux températures élevées, ce qui le rend idéal pour une utilisation dans les applications aérospatiales et de haute précision.

Parylène (XY) : Le revêtement conforme parylène est un revêtement unique appliqué par un processus de dépôt sous vide. Il offre une excellente résistance à l'humidité et aux produits chimiques, ainsi que de bonnes propriétés d'isolation électrique. C'est également un bon choix pour les applications nécessitant un revêtement mince sans trous d'épingle ni vides. Mais il implique un coût plus élevé et un traitement complexe.

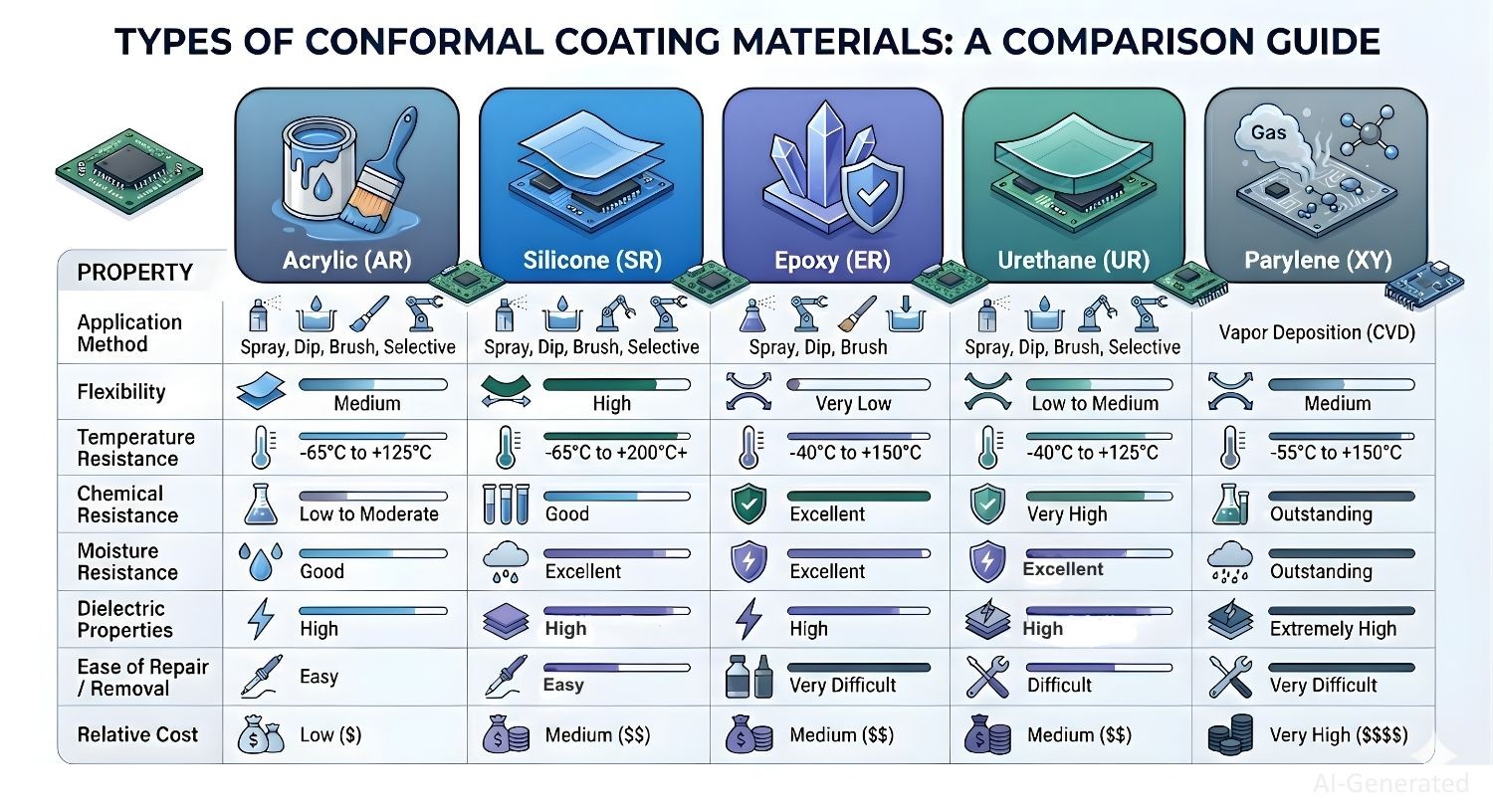

Comparaison des types de revêtements conformes, y compris acrylique, silicone, époxy, uréthane et parylène, avec propriétés et applications clés

Sélection du Revêtement Conforme par Application

Pourquoi le Revêtement Conforme est Essentiel

Le revêtement conforme améliore la fiabilité du PCB en offrant une protection contre les contraintes environnementales, mécaniques et électriques.

Avantages Clés du Revêtement Conforme

Avantages

• Protection contre l'humidité et la contamination : Empêche l'eau, la poussière, les embruns salins et les vapeurs chimiques de provoquer la corrosion ou des courts-circuits.
• Protection mécanique : Réduit les dommages dus aux vibrations, aux chocs et à l'abrasion dans les environnements exigeants.
• Amélioration de l'isolation électrique : Augmente la rigidité diélectrique et réduit le risque de fuite électrique et d'interférence.
• Durée de vie prolongée : Minimise les taux de défaillance et les besoins de maintenance, améliorant la durée de vie et la fiabilité globales du produit.
•

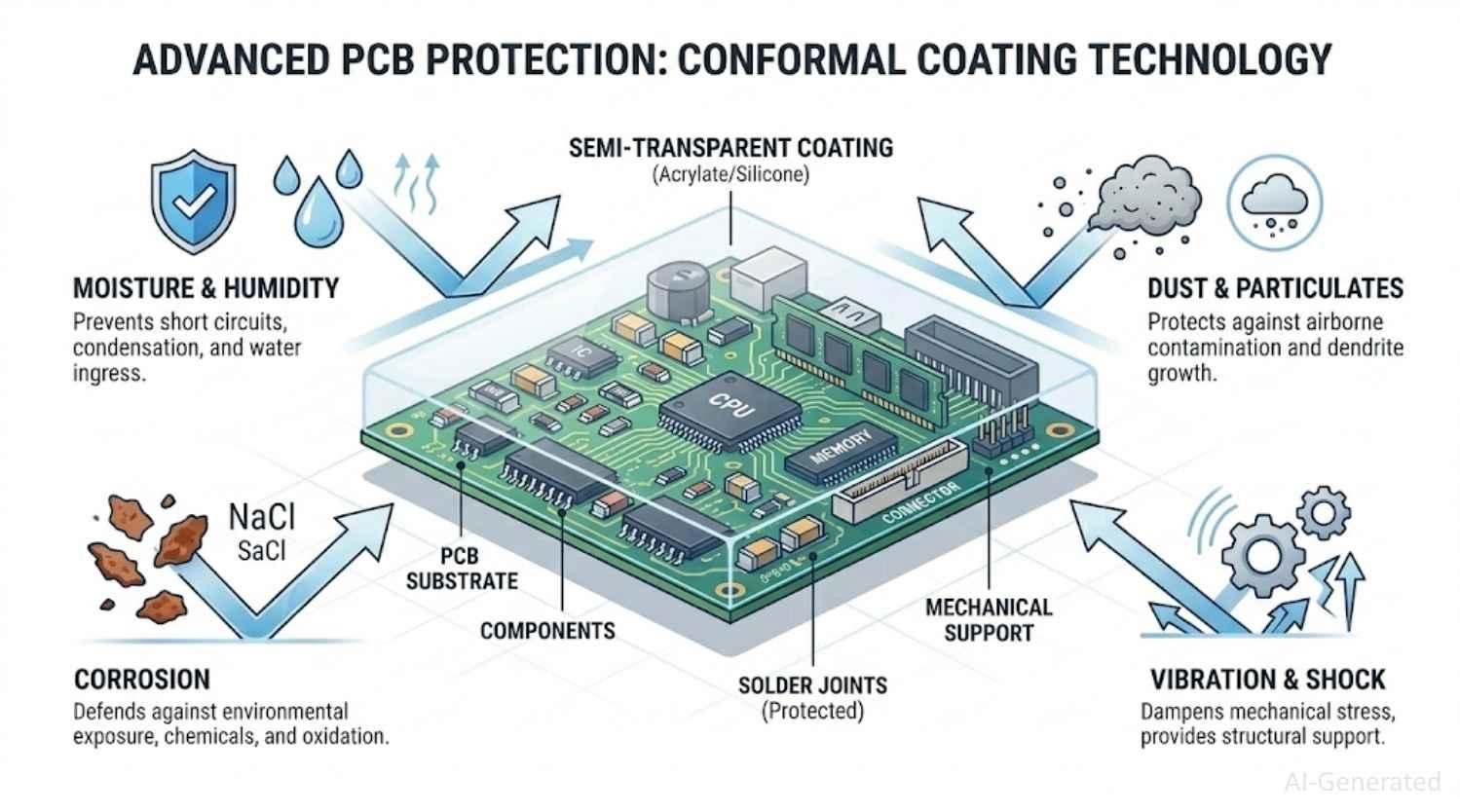

• Revêtement conforme protégeant le PCB de l'humidité, de la poussière, des vibrations et des interférences électriques pour améliorer la durée de vie

Méthodes d'Application du Revêtement Conforme dans l'Assemblage PCB

Les méthodes d'application du revêtement conforme varient en fonction du volume de production, de la complexité du PCB et des exigences de fiabilité. Dans l'assemblage PCB, les revêtements peuvent être appliqués manuellement, automatiquement ou sélectivement pour garantir une protection constante sans compromettre la fonctionnalité.

Revêtement Conforme Manuel (Pinceau et Pulvérisation)

Le revêtement conforme manuel est généralement appliqué à l'aide d'un pinceau ou d'un pistolet de pulvérisation manuel et est le plus adapté aux prototypes de PCB, à la production en faible volume, à la reprise ou à la réparation. Cette méthode offre un contrôle flexible sur les zones de revêtement et l'épaisseur, mais dépend fortement de l'habileté de l'opérateur, ce qui rend la cohérence difficile pour les assemblages PCB complexes ou à haute densité.

Revêtement Conforme Automatisé (Pulvérisation et Trempage)

Le revêtement conforme automatisé utilise un équipement programmable — comme les systèmes de pulvérisation ou de trempage — pour obtenir une épaisseur uniforme et une couverture reproductible sur de grands lots de production. Cette méthode est largement utilisée dans la fabrication de PCB en masse, où la stabilité du processus, le débit et la consistance du revêtement sont essentiels pour la fiabilité à long terme du produit.

Revêtement Conforme Sélectif pour PCB à Haute Densité

Le revêtement conforme sélectif applique une protection uniquement sur les zones désignées du PCB tout en évitant les connecteurs, les points de test, les interrupteurs et les composants sensibles à la chaleur. Utilisant des systèmes de revêtement sélectif robotisés ou des techniques de masquage, cette approche est idéale pour les PCB à haute densité et à technologie mixte où un contrôle précis du revêtement est essentiel.

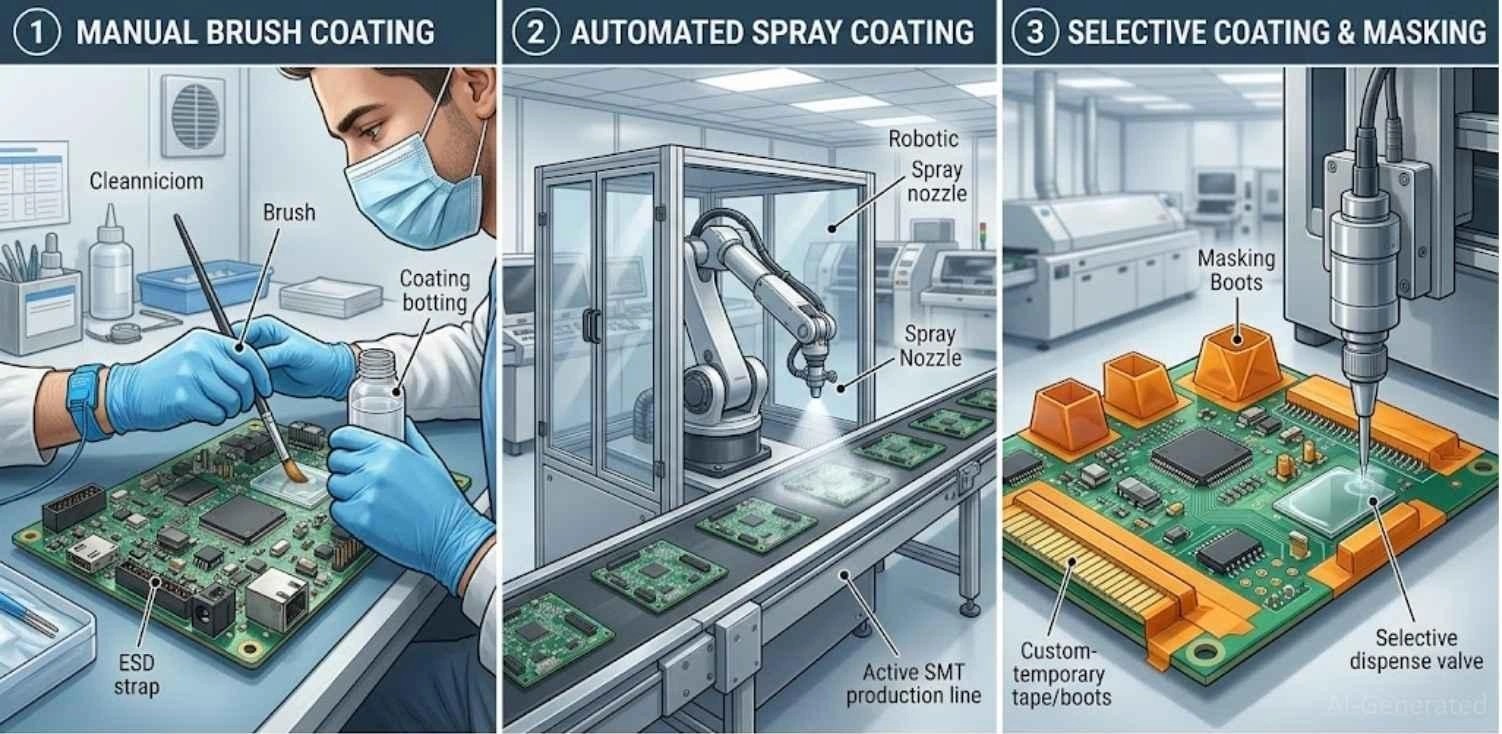

Différentes méthodes de revêtement conforme, y compris l'application manuelle au pinceau, la pulvérisation automatisée et le revêtement sélectif pour l'assemblage PCB

Inspection et Reprise du Revêtement Conforme sur les PCB

L'inspection et la reprise sont des étapes essentielles du processus de revêtement conforme pour garantir une couverture complète, une épaisseur appropriée et une protection sans défaut. Les méthodes d'inspection courantes incluent l'inspection visuelle sous lumière UV, l'inspection optique automatisée (AOI) et la mesure de l'épaisseur pour détecter des problèmes tels que les bulles, les vides, les trous d'épingle ou une couverture insuffisante.

Lorsque des défauts sont identifiés, une reprise localisée ou un enlèvement du revêtement peut être effectué pour restaurer la protection sans endommager les composants du PCB ou les joints de soudure, garantissant ainsi la conformité aux normes de fiabilité et de qualité.

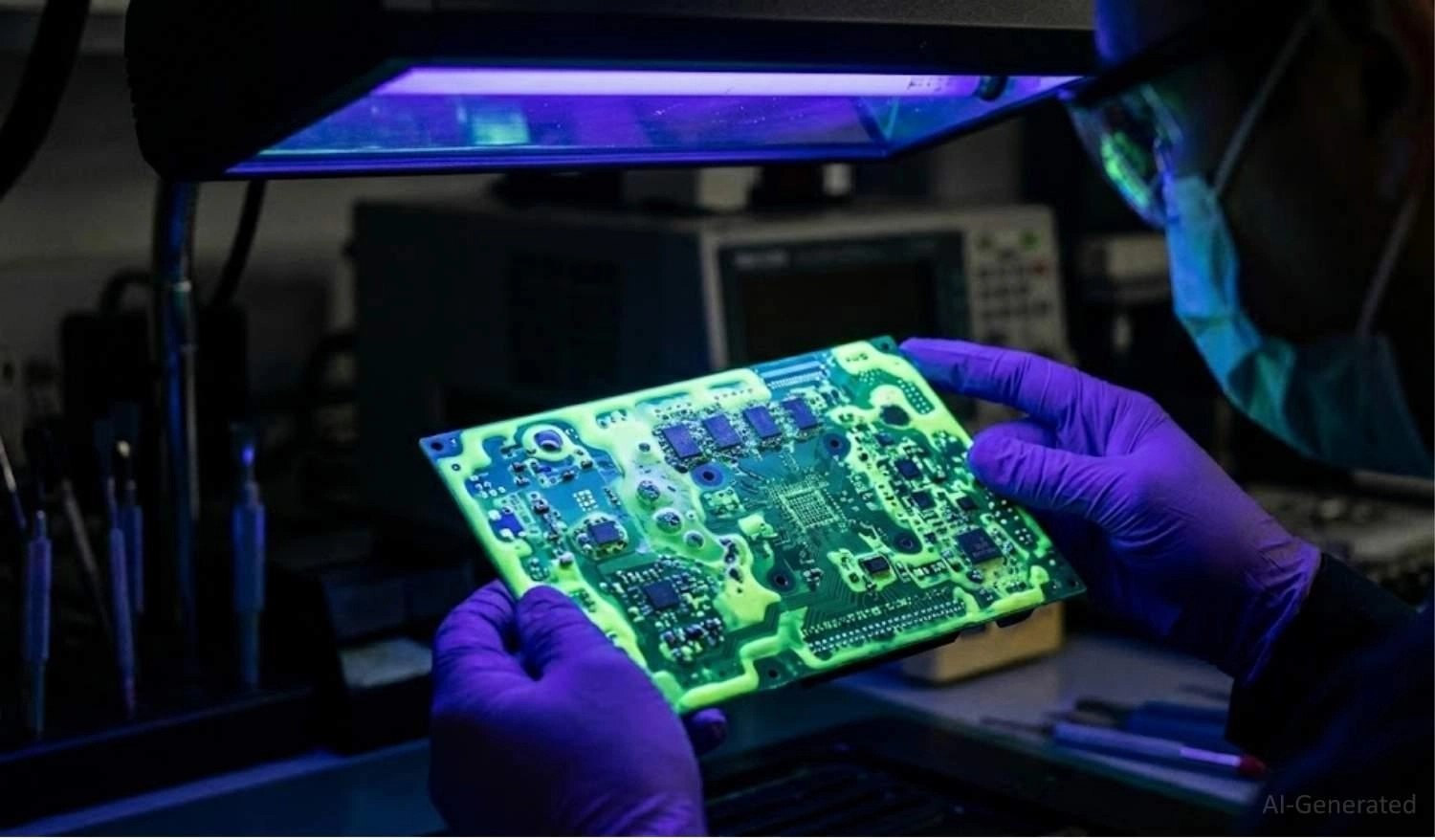

PCB sous inspection à la lumière UV montrant la couverture du revêtement conforme et la détection de défauts comme les bulles et les vides

Facteurs Clés à Considérer lors du Choix d'un Revêtement Conforme

La sélection du bon revêtement conforme nécessite d'équilibrer la protection environnementale, les performances électriques et les contraintes de fabrication.

• Conditions environnementales : Tenez compte de l'exposition à l'humidité, à l'humidité relative, aux températures extrêmes et aux produits chimiques. Les environnements difficiles nécessitent des revêtements avec une forte résistance thermique et chimique (par exemple, silicone ou uréthane).
• Exigences électriques : Assurez une rigidité diélectrique et des performances d'isolation adéquates, en particulier pour les conceptions haute tension ou haute fréquence.
• Aptitude à la reprise : Certains revêtements (par exemple, acrylique) sont faciles à enlever et à réparer, tandis que d'autres (par exemple, époxy) sont difficiles à retravailler. Cela impacte directement la maintenance et le coût du cycle de vie.
• Épaisseur et couverture du revêtement : Une épaisseur appropriée est essentielle — trop mince réduit la protection, tandis que trop épaisse peut interférer avec les connecteurs, les points de test ou les composants à pas fin.
• Processus d'application et de durcissement : Considérez si le revêtement prend en charge l'application manuelle, automatisée ou sélective, ainsi que les méthodes de durcissement (UV, thermique ou à l'humidité) qui affectent l'efficacité de la production.
• Contraintes de conception du PCB : Identifiez les zones à éviter telles que les connecteurs, les interrupteurs et les points de test pour éviter toute interférence du revêtement lors de l'assemblage et des tests.
• Coût et disponibilité de l'approvisionnement : Équilibrez le coût des matériaux, la complexité du traitement et la stabilité de la chaîne d'approvisionnement pour respecter les délais et le budget du projet.

Défis et Solutions dans le Revêtement Conforme

Bien que le revêtement conforme offre plusieurs avantages, il existe également des défis liés à l'application et à l'inspection du revêtement.

Inconvénients

• Cohérence d'application : Le processus d'application peut être difficile en raison de la nécessité d'une couverture cohérente et uniforme, en particulier dans les conceptions de PCB complexes. Les solutions incluent l'utilisation de méthodes d'application automatisées et la garantie que le revêtement est appliqué dans un environnement contrôlé pour éviter la contamination.
• Précision d'inspection : Le processus d'inspection et de réparation peut être difficile en raison de la nécessité d'une inspection précise et cohérente du revêtement. Les solutions incluent l'utilisation d'équipements d'inspection spécialisés et le développement de procédures d'inspection standardisées.
• Lacunes de normalisation : Pour surmonter les défis associés au revêtement conforme, il est essentiel de développer des procédures standardisées pour l'application, l'inspection et la réparation. Il est également important d'utiliser des équipements et des outils spécialisés pour garantir une application et une inspection cohérentes et précises du revêtement.
•

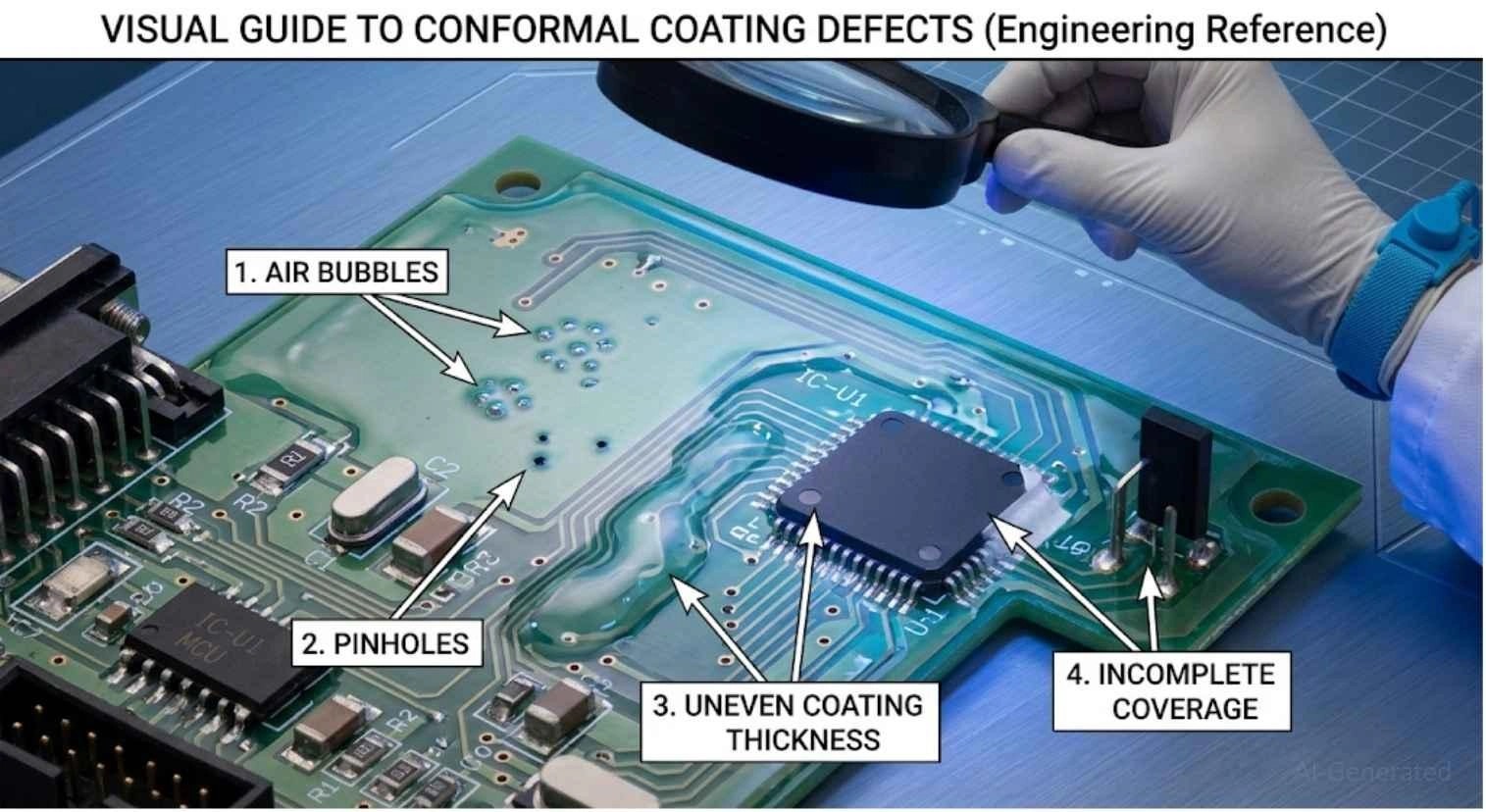

• Défauts courants du revêtement conforme sur PCB, y compris les bulles, les vides et une couverture inégale avec des solutions pour améliorer la qualité d'application

Développement Futur du Revêtement Conforme

L'avenir du revêtement conforme dans la technologie PCB est prometteur, avec plusieurs avancées dans les matériaux et formulations et de nouvelles technologies qui pourraient impacter le domaine.

Avancées dans les matériaux et formulations : De nouveaux matériaux et formulations sont développés qui offrent une meilleure protection contre l'humidité, l'abrasion et l'exposition chimique. Ces matériaux peuvent également être plus respectueux de l'environnement et plus rentables que les matériaux existants.

Avancées dans les méthodes d'application : De nouvelles méthodes d'application sont développées qui offrent un meilleur contrôle sur l'épaisseur et la couverture du revêtement. Ces méthodes peuvent également être plus automatisées et efficaces que les méthodes existantes. Impact des nouvelles technologies sur le revêtement conforme : Les nouvelles technologies, telles que la nanotechnologie et l'impression 3D, pourraient impacter le domaine du revêtement conforme en fournissant de nouvelles méthodes d'application et de nouveaux matériaux aux propriétés uniques.

FAQ sur le Revêtement Conforme

Qu'est-ce qu'un revêtement conforme ?

Un revêtement conforme est un film polymère mince (25 à 75 microns) appliqué sur les assemblages de circuits imprimés pour protéger les composants électroniques de l'humidité, de la poussière, des produits chimiques et des dommages environnementaux tout en ajoutant un poids ou un volume minimal.

Quels sont les principaux types de revêtements conformes ?

Les types les plus courants incluent l'Acrylique (AR), le Silicone (SR), le Polyuréthane (UR), le Durcissable aux UV (UV), l'Époxy (ER) et le Parylène (XY). Chacun offre différents équilibres de résistance à l'humidité, de protection chimique, de tolérance à la température et d'aptitude à la reprise.

Comment le revêtement conforme est-il appliqué sur les PCB ?

qui ciblent uniquement des zones spécifiques tout en évitant les connecteurs et les points de test). Le choix dépend du volume de production et de la complexité de la carte.

Quels facteurs dois-je considérer lors du choix d'un revêtement conforme ?

Les facteurs clés incluent les conditions environnementales (humidité, température, produits chimiques), les exigences électriques (rigidité diélectrique), l'aptitude à la reprise, l'épaisseur du revêtement, les méthodes d'application/durcissement, les contraintes de conception du PCB (zones à éviter) et le coût/disponibilité de l'approvisionnement.

Quels sont les défis courants dans l'application du revêtement conforme ?

Les défis courants incluent l'obtention d'une couverture uniforme sur des conceptions de cartes complexes, l'inspection précise des défauts et le maintien d'une qualité d'application constante. Ceux-ci peuvent être résolus grâce à un équipement automatisé, une inspection UV, des procédures standardisées et des environnements contrôlés.

Comment le revêtement conforme est-il inspecté pour les défauts ?

Les méthodes d'inspection incluent l'inspection visuelle sous lumière UV, l'inspection optique automatisée (AOI) et la mesure de l'épaisseur du revêtement. Ces techniques détectent les défauts courants tels que les bulles, les vides, les trous d'épingle et une couverture insuffisante.

Conclusion : Le Revêtement Conforme dans la Technologie PCB

Le revêtement conforme est un composant essentiel de la technologie PCB, offrant une protection contre les dommages environnementaux et mécaniques, augmentant la durée de vie des PCB et garantissant la fonctionnalité et la fiabilité des appareils électroniques. Les différents types de revêtements conformes offrent des avantages uniques, et la méthode d'application ainsi que les facteurs environnementaux doivent être pris en compte lors du choix du revêtement approprié. Bien qu'il existe des défis associés au revêtement conforme, des procédures standardisées et un équipement spécialisé peuvent aider à surmonter ces défis. L'avenir du revêtement conforme dans la technologie PCB est prometteur, avec de nouveaux matériaux, formulations et technologies en cours de développement qui offriront une meilleure protection et des méthodes d'application plus efficaces.
