Guía de espesor de Stencil SMT 2026: cómo elegir el stencil de pasta de soldadura adecuada

En el ensamblaje SMT, el stencil determina en gran medida si una producción tiene éxito o fracasa. Problemas como los puentes de soldadura, el tombstoning y la humectación insuficiente suelen deberse no a errores de diseño de la PCB, sino a una selección incorrecta del stencil o a un volumen de pasta mal controlado.

Respuesta rápida: cómo elegir un stencil de pasta de soldadura

Si necesita definir los parámetros de su stencil de inmediato, siga esta guía de decisión rápida:

1. Seleccione el grosor según el paso de los componentes: Use la densidad de componentes como referencia principal.
2. Use un grosor de 0,10 mm: Ideal para componentes de paso fino (≤0,5 mm de paso).
3. Aplique un stencil escalonado (step stencil): Necesario para layouts mixtos con componentes de potencia grandes e ICs de paso fino en la misma placa.
4. Mejore el acabado superficial: Elija stencils electropulidos o con recubrimiento nano (nano-coated) para una mejor liberación de pasta en tiradas de alto volumen.
5. Use stencils con marco (framed): Esenciales para líneas de producción automatizadas que requieren una tensión constante.

Cómo determinar el grosor óptimo de su stencil SMT

El grosor del stencil SMT es uno de los parámetros más críticos en el ensamblaje de PCB, porque define directamente el volumen en el eje Z de pasta de soldadura depositada en cada pad. En términos simples, controla cuánta soldadura termina en su PCB antes del reflujo.

Esto convierte el grosor del stencil en un factor clave para la estabilidad del proceso. Incluso pequeñas variaciones pueden afectar significativamente el comportamiento de la soldadura, especialmente en diseños de paso fino, donde el exceso de pasta provoca puentes y la pasta insuficiente provoca juntas débiles o abiertas.

Para admitir una amplia gama de diseños, JLCPCB ofrece opciones estándar de grosor de stencil de pasta de soldadura sin coste adicional:

• 0,10 mm
• 0,12 mm
• 0,13 mm
• 0,15 mm
• 0,18 mm
• 0,20 mm

Estos valores cubren la mayoría de los requisitos de SMT a nivel de prototipo y producción, sin necesidad de ajustes de utillaje personalizados.

Directrices de ingeniería para el grosor

La selección del stencil se basa principalmente en el paso de los componentes, es decir, la distancia entre centros de pines. Este es uno de los indicadores más fiables para determinar el volumen correcto de pasta de soldadura.

Directrices recomendadas:

1. 0,10 mm: Ideal para ICs y BGA de paso 0,4 mm, así como para BGA de paso 0,5 mm. Adecuado cuando se requiere un control fino.
2. 0,12 mm: Recomendado para componentes 0402, ICs de paso 0,5 mm y BGA de paso 0,65 mm. Una opción equilibrada para diseños de densidad mixta.
3. 0,15 mm: Se usa para componentes más grandes, incluyendo ICs con paso ≥ 0,65 mm y BGA con paso ≥ 0,8 mm. Proporciona mayor volumen de soldadura para una mejor humectación.

Perspectiva de ingeniería

En la producción SMT real, el grosor del stencil no actúa de forma aislada. Siempre debe evaluarse junto con el diseño de los pads de la PCB y el footprint del componente. El volumen final de soldadura está influenciado por ambos factores:

1. la geometría del pad definida en su herramienta EDA
2. el grosor del stencil SMT usado durante la impresión

Esta interacción es lo que finalmente determina si las juntas de soldadura quedan subdimensionadas, equilibradas o excesivas.

Por ello, seleccionar el grosor correcto del stencil no es solo un paso de fabricación, sino parte de la estrategia general de diseño de la PCB.

Tabla de referencia (uso estándar de JLCPCB)

Árbol de decisión: cómo elegir el stencil adecuado para su PCB

Use este marco sencillo para finalizar las especificaciones de su stencil:

1. Si es de paso fino (≤0,4 mm) y pasivos pequeños: → Seleccione un grosor de 0,10 mm.
2. Si es un diseño mixto estándar (0603, ICs de 0,5 mm): → Seleccione un grosor de 0,12 mm.
3. Si es un diseño mixto complejo (conectores grandes + QFN): → Especifique un stencil escalonado (Step Stencil).
4. Si es producción continua de alto volumen: → Añada recubrimiento nano y use un stencil con marco (Framed) con refuerzo de pegamento AB.
5. Si es prototipado manual: → Un stencil sin marco (solo lámina) es suficiente.

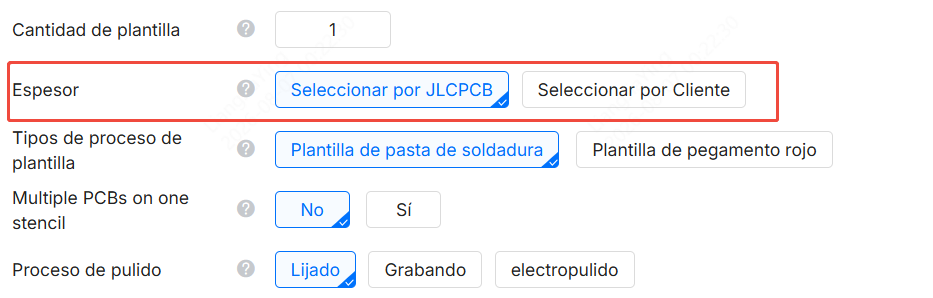

El sistema de selección de grosor de JLCPCB

Para simplificar el proceso de ingeniería, JLCPCB ofrece dos métodos de selección al pedir un stencil de PCB:

1. Selección por el cliente:

   Los usuarios eligen manualmente el grosor del stencil según los requisitos y la experiencia de su propio diseño.

2. Selección por JLCPCB:

   Una opción inteligente basada en CAM, donde el software de ingeniería analiza los archivos Gerber cargados y determina automáticamente el grosor de stencil SMT más adecuado, según la distribución de componentes, la densidad de paso y la geometría de los pads.

Este enfoque automatizado reduce el error humano y garantiza una mayor consistencia, especialmente en diseños de componentes mixtos.

¿Qué es un stencil de pasta de soldadura?

Un stencil de pasta de soldadura es una lámina metálica de precisión utilizada en el ensamblaje SMT para controlar la cantidad exacta de pasta de soldadura depositada en los pads de la PCB antes de la colocación de componentes.

La mayoría de los stencils para placas de circuito se fabrican en acero inoxidable, normalmente de grado 304 HTA. Este material se elige porque ofrece alta estabilidad mecánica, durabilidad a largo plazo y resistencia a la deformación durante ciclos de impresión repetidos.

El stencil contiene aperturas cortadas con láser, alineadas con precisión, que coinciden con el layout de pads de la PCB.

Durante el proceso de impresión:

1. La pasta de soldadura se extiende sobre el stencil con una rasqueta (squeegee)
2. La pasta se fuerza hacia las aperturas
3. Se levanta el stencil, dejando depósitos controlados sobre la PCB

Estos depósitos forman la base de cada junta de soldadura después del reflujo. Incluso pequeñas variaciones en la calidad del stencil pueden generar resultados inconsistentes.

También cabe destacar que, en algunos flujos de ensamblaje, se usan stencils de pegamento SMD para procesos de soldadura por ola. JLCPCB admite tanto stencils de pasta de soldadura como de adhesivo, según los requisitos de fabricación.

Stencil de pasta de soldadura con marco vs. sin marco

Elegir entre configuraciones con marco y sin marco depende principalmente de la escala de producción y el método de ensamblaje.

Stencil de PCB sin marco (solo lámina)

Un stencil de PCB sin marco consiste únicamente en la lámina de acero inoxidable, sin ningún marco rígido.

Se usa comúnmente porque:

1. Es liviano y fácil de manejar
2. Tiene un coste menor
3. Funciona bien en configuraciones de impresión manual o semimanual

Las aplicaciones típicas incluyen:

1. Ensamblaje de prototipos
2. Producción en lotes pequeños
3. Entornos de pruebas de laboratorio

Stencil de pasta de soldadura con marco

Un stencil de pasta de soldadura con marco se estira y se monta de forma permanente dentro de un marco de aluminio bajo tensión controlada.

Esta estructura proporciona:

1. Tensión estable y uniforme
2. Comportamiento de liberación de pasta consistente
3. Alta repetibilidad en múltiples impresiones
4. Compatibilidad con máquinas SMT automatizadas

En entornos de producción donde la consistencia es fundamental, los stencils con marco siguen siendo la opción estándar.

Cómo resolver layouts mixtos con un stencil escalonado (step stencil)

Los diseños de PCB modernos suelen incluir tanto ICs de paso fino como componentes de potencia grandes en la misma placa. Un único grosor de stencil no puede manejar ambos de forma efectiva.

Un stencil escalonado (step stencil) resuelve esta limitación.

¿Qué es un stencil escalonado?

Un stencil escalonado es un stencil con variaciones localizadas de grosor:

1. Zonas rebajadas (step-down) para componentes de paso fino
2. Zonas elevadas (step-up) para pads y conectores grandes

La solución de stencil escalonado de JLCPCB

JLCPCB usa fresado de precisión para ajustar el grosor del stencil en regiones específicas, manteniendo sin cambios el resto del stencil.

Para placas complejas, un stencil escalonado suele ser la solución más práctica.

Reglas avanzadas de apertura para procesos de corte por láser

Un stencil cortado por láser ofrece una alta precisión dimensional, pero la calidad final de impresión depende, en última instancia, de qué tan bien esté diseñada la geometría de las aperturas. En esta etapa, los ingenieros CAM de JLCPCB aplican estrictos estándares de apertura de stencil para optimizar la liberación de pasta de soldadura, reducir defectos y garantizar un rendimiento de reflujo estable en distintos tipos de componentes.

1Prevención de perlas de soldadura (prevención de tombstoning)

Para componentes pasivos ≥ 0805 (2 × 1,2 mm) o ≥ 5 mm, el desequilibrio de soldadura durante el reflujo puede provocar tombstoning o formación de perlas de soldadura. Para evitar la acumulación de pasta y la humectación desigual, la geometría de la apertura se modifica usando formas optimizadas como trapezoidal (home-plate), en U, cónica y en U achaflanada. Estos perfiles de apertura controlados ayudan a equilibrar las fuerzas de soldadura en ambos pads, mejorando la estabilidad del componente durante el reflujo.

2Proceso anti-puentes (trama en rejilla / cross-hatching)

Para pads térmicos grandes (≥ 4 × 4 mm), imprimir un bloque sólido de pasta de soldadura puede atrapar gases de flux, generando huecos (voiding) y un rendimiento térmico débil. Para solucionarlo, JLCPCB aplica un patrón tipo ventana o en rejilla (cross-hatched), con un espaciado de rejilla mínimo de aproximadamente 0,3 mm. Este patrón estructurado permite que los gases escapen eficientemente durante el reflujo, manteniendo una cobertura de soldadura suficiente para la fiabilidad térmica y mecánica.

3Evitación de vías (tenting)

Las aperturas se diseñan cuidadosamente para evitar superponerse con vías de la PCB u orificios pasantes metalizados (PTH) ubicados dentro de los pads. Esto evita que la pasta de soldadura se filtre hacia las vías, lo cual reduciría la resistencia de la junta y provocaría una distribución inconsistente del volumen de soldadura en el pad.

4Procesamiento de BGA

Para ensamblajes de BGA, el diseño del stencil admite tanto flujos de reballing como de reparación. Esto incluye el reballing de BGA usando fixtures o plantillas dedicadas, así como aplicaciones de estañado de pads para escenarios de retrabajo sin plantilla. El control preciso de la apertura es esencial debido al paso extremadamente fino y la sensibilidad de las estructuras BGA.

5Marcas fiduciales (referencias de alineación)

Las marcas fiduciales garantizan una alineación precisa entre el stencil y la PCB durante la impresión. Las opciones incluyen marcas semi-grabadas, que crean elementos cóncavos para la alineación automática por visión óptica de la máquina, y marcas totalmente perforadas, usadas para procesos de alineación manual. En algunos casos, las marcas fiduciales pueden omitirse, según la estrategia de ensamblaje de la PCB y las referencias existentes a nivel de placa.

Acabados superficiales: electropulido, recubrimiento nano y electroformado

El acabado superficial juega un papel importante en cómo se libera la pasta desde las aperturas. Nos centramos en tratamientos industriales avanzados:

1. Electropulido: Un proceso electroquímico que elimina las rebabas microscópicas generadas durante el corte por láser, produciendo una superficie lisa tipo espejo.
2. Electroformado: Utilizado para requisitos de paso ultrafino.
3. Tecnología de recubrimiento nano: JLCPCB ofrece recubrimiento nano mediante una capa de polímero de silicio-flúor aplicada en un proceso de vacío.

En uso práctico:

1. Los stencils estándar pueden requerir limpieza cada pocas impresiones
2. Los stencils con recubrimiento nano pueden funcionar hasta 30 impresiones antes de necesitar limpieza

Esto mejora el rendimiento y reduce el tiempo de inactividad en las líneas de producción.

Mejoras con pegamento AB ultrasónico para stencils con marco

En la producción de alto volumen, los stencils deben limpiarse con frecuencia para mantener la calidad de impresión. Los sistemas de limpieza ultrasónica se usan a menudo por ser rápidos y eficaces.

Sin embargo, introducen un problema oculto. La vibración constante, combinada con la exposición química, debilita gradualmente el adhesivo que une la malla del stencil al marco de aluminio.

Los adhesivos estándar (comúnmente pegamento amarillo) tienden a:

1. ablandarse bajo la vibración ultrasónica
2. degradarse con el calor
3. perder resistencia al exponerse a solventes de limpieza

Con el tiempo, esto provoca la separación de la malla y el fallo del stencil.

La solución de JLCPCB

JLCPCB resuelve este problema utilizando un sistema de unión reforzado, basado en pegamento AB resistente a ultrasonidos.

El proceso incluye:

1. Unión primaria con adhesivo estándar
2. Refuerzo con una capa secundaria de pegamento AB importado

Esto mejora significativamente la durabilidad del stencil en entornos de producción continua.

Cómo pedir su stencil de pasta de soldadura personalizado en JLCPCB

Pedir un stencil de PCB en JLCPCB está diseñado para ser rápido, automatizado y listo para producción desde el inicio. Todo el flujo de trabajo está optimizado para que pueda pasar de los archivos de diseño a la fabricación en solo unos minutos.

Capacidades de fabricación

1. Precisión de hasta ±0,003 mm
2. Acero inoxidable 304 HTA de alto grado
3. Compatibilidad con formatos Gerber y DXF

Opciones disponibles

Al cargar sus archivos, puede configurar fácilmente mejoras de nivel profesional, entre ellas:

1. Procesamiento de stencil escalonado
2. Recubrimiento nano para mejorar la liberación de pasta
3. Electropulido para paredes de apertura más lisas
4. Refuerzo con pegamento AB ultrasónico
5. Selección personalizada de grosor de stencil SMT

La producción puede completarse en tan solo 12 horas, con cobertura de envío global.
¿Listo para mejorar sus resultados SMT? Visite la página del servicio de stencils de JLCPCB y configure su stencil directamente.

Preguntas frecuentes sobre stencils de pasta de soldadura

Un stencil de pasta de soldadura bien diseñado es un requisito fundamental para un ensamblaje SMT estable. Controla directamente el volumen de soldadura, la tasa de defectos y el rendimiento general de producción.

Al seleccionar el grosor de stencil SMT correcto, aplicar técnicas de stencil escalonado para layouts mixtos, optimizar el diseño de apertura del stencil cortado por láser y usar tratamientos superficiales avanzados como el recubrimiento nano y el refuerzo con pegamento AB, los ingenieros pueden mejorar significativamente la consistencia de fabricación.

JLCPCB pone estas capacidades a disposición de forma económica y accesible, haciendo que la producción de stencils de PCB de nivel profesional esté disponible tanto para prototipado como para fabricación a gran escala.
