SMD-Nacharbeitsleitfaden: Werkzeuge, Temperaturen und Techniken zur Vermeidung von PCB-Schäden

Vom Austausch eines durchgebrannten Reglers über die Korrektur falscher Bauteilwerte bis hin zum Entfernen von Lötbrücken auf feinteiligen ICs – SMD-Rework ist eine wesentliche Fähigkeit in der Elektronikfertigung und im Prototypenbau. Es ermöglicht Ingenieuren, Bestückungsfehler zu beheben, Designänderungen umzusetzen und wertvolle Leiterplatten zu retten, ohne die Kosten und Verzögerungen für die Herstellung neuer Platinen in Kauf nehmen zu müssen.

In dieser Anleitung erfahren Sie:

• Was SMD-Rework ist
• Häufige Rework-Szenarien
• Werkzeuge und Temperaturen
• Sicheres Entfernen und Bestücken
• Gehäusespezifische Techniken
• Reparaturbeispiele aus der Praxis
• Häufige Fehler und deren Vermeidung
• Wann Rework, wann Austausch?

Was ist SMD-Rework und warum ist es unerlässlich?

SMD-Rework ist der kontrollierte Prozess des Entfernens, Reparierens oder Ersetzens von oberflächenmontierten Bauteilen (SMDs) unter Verwendung lokaler Wärme, während die Leiterplatte und die umliegenden Komponenten geschützt werden. Es wird üblicherweise durchgeführt, um Bestückungsfehler zu korrigieren, defekte Bauteile zu ersetzen oder technische Änderungen umzusetzen, ohne die gesamte Platine neu aufbauen zu müssen.

SMD-Rework ist unerlässlich für:

1. Prototypen-Verifikation: Behebung von Fehlern, die während der ersten Inbetriebnahme der Hardware entdeckt wurden, bevor ein Design für die Produktion finalisiert wird;
2. Änderungen durch Engineering Change Orders (ECOs): Umsetzung sofortiger Design-Anpassungen oder Aktualisierungen von Bauteilwerten, um laufende Tests nicht zu blockieren;
3. Verbesserung der Fertigungsausbeute: Korrektur von Bestückungsfehlern wie Lötbrücken, Tombstoning, unzureichenden Lötstellen oder Bauteilversatz, die bei der Inspektion und Prüfung festgestellt wurden.
4. Feldreparaturen: Verlängerung der Lebensdauer zurückgesendeter Geräte und Reduzierung der gesamten Garantiekosten durch Austausch spezifischer defekter Bauteile.

Die häufigsten Szenarien für SMD-Rework

Reale Beispiele für SMD-Rework

Fall 1: Austausch eines durchgebrannten Spannungsreglers

• Symptome: Verfärbtes Reglergehäuse, Brandgeruch oder fehlende Ausgangsspannung.
• Ursache: Überstromfehler oder Kurzschluss der nachgeschalteten Last.
• Reparatur: Lastkurzschlüsse beseitigen, Pads flushen, mit 320 °C Heißluft das alte Teil lösen, Pads mit Entlötlitze glätten und neues Bauteil einlöten (zuerst die große Wärmeinse tackern).
• Überprüfung: Ausgangsrail-Widerstand und -Spannung bei strombegrenzter Inbetriebnahme messen.

Fall 2: Austausch eines ESP32-Moduls

• Symptome: Platinendelamination oder fehlgeschlagene drahtlose Konnektivität.
• Ursache: Übermäßige Lufttemperatur (420-450 °C), um das Fehlen einer Vorwärmung zu kompensieren.
• Reparatur: 100 °C Unterhitze-Vorwärmung anwenden, 14 mm+ Düse und 350 °C Oberseitenluft verwenden, bis alle 38 Pads geschmolzen sind.
• Überprüfung: Kastellierte Lötstellen unter Vergrößerung prüfen und Firmware-Boot-Check durchführen.

Fall 3: Reparatur einer Lötbrücke bei einem STM32

• Symptome: Durchgangsprüfung bestätigt Kurzschluss benachbarter Pins bei einem feinteiligen QFP.
• Ursache: Lotpaste falsch ausgerichtet oder zu große Lotmengen.
• Reparatur: Flüssiges Flussmittel auftragen und mit Flussmittel getränkte Entlötlitze und Lötkolben bei 340 °C für 1-2 Sekunden verwenden.
• Überprüfung: Visuelle Mikroskopinspektion und erneute Durchgangsprüfung.

Fall 4: Korrektur eines falschen Widerstandswerts

• Symptome: Fehler bei Logik-Pegeln (High/Low) oder Bustiming-Fehler.
• Ursache: Falscher Bauteileinbau (z. B. 10k statt 1k).
• Reparatur: Gel-Flussmittel auftragen, 300 °C Heißluft mit 4 mm Düse bei 40% Durchfluss, Bauteil anheben, Pad glätten und richtigen Wert bestücken.
• Überprüfung: Widerstandsmessung und funktionaler Bustest.

Fall 5: Wiederherstellung eines abgelösten PCB-Pads

• Symptome: Abgerissenes Kupferpad oder Unterbrechung an der Bauteilauflage.
• Ursache: Mechanische Krafteinwirkung, bevor das Lot vollständig geschmolzen war.
• Reparatur: 30 AWG lackierten Draht zum nächsten Via mit gleichem Netz verlegen; mit UV-Kleber fixieren.
• Überprüfung: Punkt-zu-Punkt-Durchgangsprüfung.

Abbildung: Eine professionelle Reparatur eines PCB-Pads unter Verwendung eines feinen Jumper-Drahts und UV-Klebers zur Wiederherstellung einer unterbrochenen Verbindung.

SMD-Rework-Techniken für gängige Gehäusetypen

Der Gehäusetyp des Bauteils bestimmt die Werkzeuge, Temperaturen und Techniken, die für ein sicheres Rework erforderlich sind.

Passive Bauteile (0201-1206)

Dazu gehören Chip-Widerstände und -Kondensatoren. Aufgrund ihrer geringen Größe reagieren sie empfindlich auf hohen Luftstrom (sie können weggeblasen werden) und asymmetrische Erwärmung (was zu Tombstoning führt). Die kleinsten Größen, wie 0201, erfordern sehr feine Düsen und einen geringen Durchfluss.

SOIC/SOP-Gehäuse

Diese Gehäuse haben Anschlüsse, die von zwei gegenüberliegenden Seiten des Bauteilkörpers ausgehen. Da die Anschlüsse gut sichtbar und zugänglich sind, können diese Gehäuse effektiv entweder mit einer Heißluftstation oder einem Lötkolben bearbeitet werden, z. B. mit der Schlepplöttechnik mit einer abgeschrägten oder hufförmigen Spitze.

QFP-Gehäuse

Quad Flat Packages (QFP) haben Anschlüsse auf allen vier Seiten, was sie im Vergleich zu SOIC/SOP-Bauteilen anfälliger für Lötbrücken macht. Während Heißluft zum Entfernen Standard ist, ist die Schlepplöttechnik mit einer abgeschrägten oder hufförmigen Spitze und reichlich Flussmittel auch für die Bestückung und den Austausch sehr effektiv.

QFN/DFN-Gehäuse

Quad Flat No-lead (QFN)-Gehäuse haben keine Anschlüsse und verwenden Pads, die unter dem Bauteilkörper verborgen sind. Dieses Design verhindert, dass ein Standard-Lötkolben die Lötstellen erreicht, wodurch eine Heißluftstation und ein Unterhitze-Vorwärmer für ein zuverlässiges Rework zwingend erforderlich sind.

Ball Grid Array Packages (BGA)

BGA-Gehäuse verwenden Lotkugeln auf der Unterseite, wodurch die Lötstellen für Standard-Lötkolben verborgen bleiben. Das Rework erfordert spezielle Ausrüstung, wie z. B. geschlossene Temperaturprofile und optische Split-Vision-Ausrichtung, um Präzision zu gewährleisten. Eine spezielle Station ist für die Steuerung der Unterhitze-Vorwärmung und des kontrollierten Oberseiten-Reflows zwingend erforderlich, gefolgt von einer Röntgenprüfung, um versteckte Brücken oder Lunker zu erkennen.

Abbildung: Vergleich von SOIC- (zugängliche Anschlüsse) und QFN-Gehäusen (verstecktes Wärmepad), der visuell erklärt, warum für das QFN-Rework Heißluft erforderlich ist.

Unverzichtbare Werkzeuge für das SMD-Rework

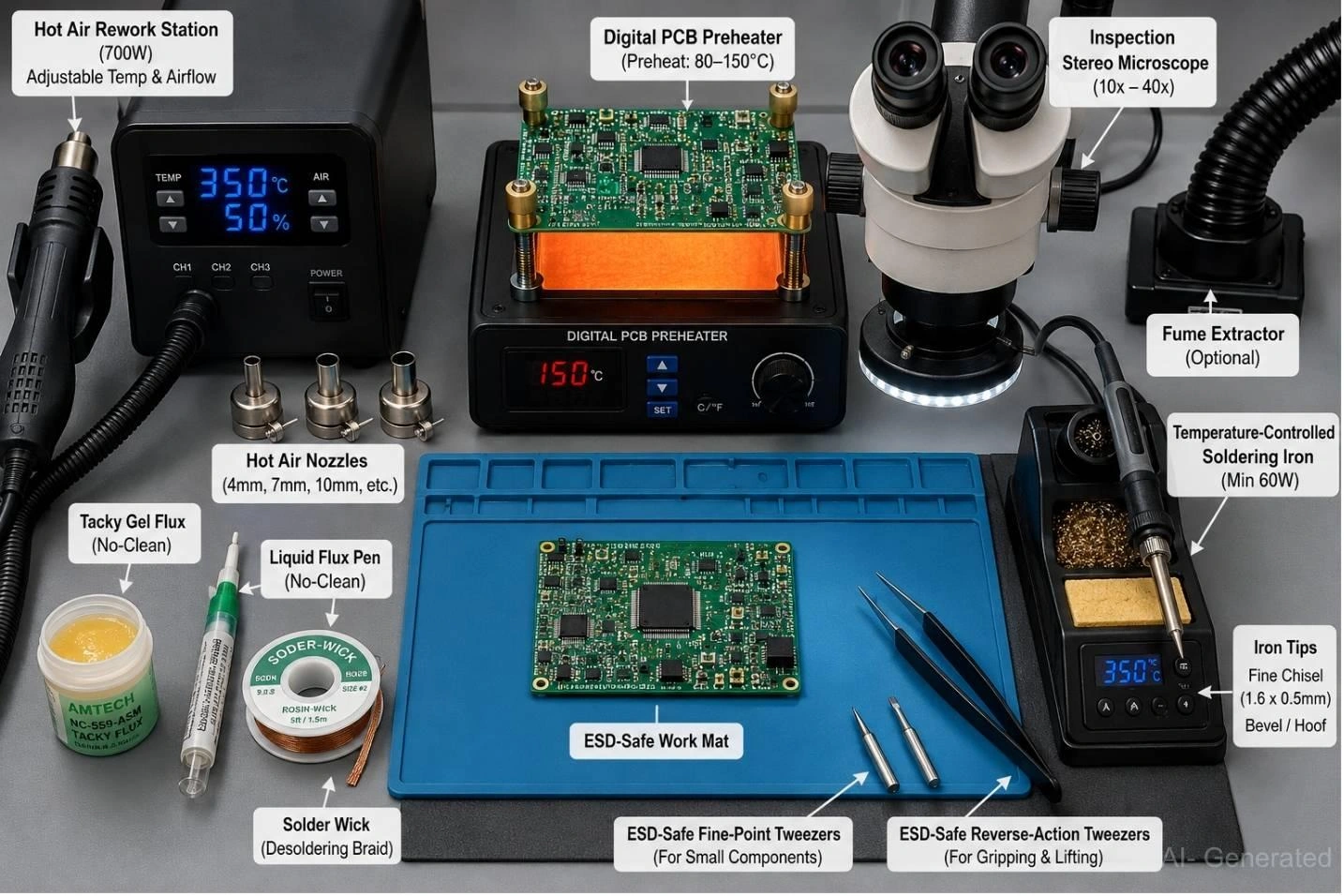

Abbildung: Ein umfassender SMD-Rework-Arbeitsplatz, einschließlich einer Heißluftstation, eines Lötkolbens, eines Vorwärmers, eines Mikroskops, verschiedener Flussmittel, Entlötlitze und professioneller Pinzetten.

Heißluft-Rework-Station

Eine Station mit mindestens 700 W ist erforderlich, um geerdete Wärmepads zu handhaben. Verwenden Sie drei Hauptdüsen: 4 mm Strahldüse (Passive), 7–8 mm rund (SOIC/QFP) und 10–12 mm (QFN/Module). Die Station muss über einen einstellbaren Luftstrom (1–120 L/min) verfügen.

Temperaturgeregelter Lötkolben

Mindestens 60 W. Zu den wichtigsten Spitzen gehören eine feine Meißelspitze (1,6 x 0,5 mm) für allgemeine Arbeiten und eine Huf-/Fasen-Spitze zum Schlepplöten von feinteiligen Bauteilen. Ungeregelte Lötkolben sollten vermieden werden, da sie um 50–100 °C schwanken.

Flussmitteltypen und Auswahl

Klebriges No-Clean-Gel-Flussmittel ist der Industriestandard für die meisten Heißluft-Entfernungen und -Bestückungen. Flüssiges No-Clean-Stift-Flussmittel ist ideal zur Schmierung beim Schlepplöten. Vermeiden Sie immer wasserlösliches Flussmittel, es sei denn, die Platine kann sofort gründlich gewaschen werden, da die Rückstände korrosiv sind. Das Verständnis der Eigenschaften des besten Flussmittels zum Löten ist entscheidend.

Entlötlitze und Entlötmaterialien

Tragen Sie immer Flussmittel auf das Entlötlitzengeflecht auf, bevor es die Pads berührt. Eine trockene Litze verbindet sich oberflächlich mit dem verzinnten Kupfer und greift das Pad, wodurch das Kupfer abreißt, bevor es Lot aufnimmt.

Pinzetten und Handhabungswerkzeuge

Unverzichtbar für die Handhabung und Entfernung von Bauteilen: ESD-sichere Feinspitzpinzetten für passive Bauteile und Rückzugpinzetten, um das Gehäuse während des Heißluft-Reflows zu halten.

Inspektionsausrüstung

Eine 10-fach Vergrößerungslupe ist die Mindestanforderung. Für feinteilige Gehäuse wie QFP und QFN ist ein Stereomikroskop mit 10–40-facher Vergrößerung zwingend erforderlich, um die Lötstellenqualität und Ausrichtung zu überprüfen.

PCB-Vorwärmer

Sehr empfehlenswert für mehrlagige Platinen (vier Lagen oder mehr) oder Platinen mit großen Masseflächen. Eine Unterhitze-Vorwärmung von 80–150 °C schließt die thermische Lücke und ermöglicht es, die Oberseiten-Heißlufttemperaturen sicher für das FR-4-Substrat zu halten.

Abbildung: Ein PCB-Vorwärmer, der eine Leiterplatte von unten erwärmt, um thermische Belastungen während des SMD-Reworks zu vermeiden.

Auswahl von SMD-Rework-Stationen

Für BGA-Gehäuse erfordert professionelles Rework Systeme mit geschlossenen Temperaturprofilen, optischer Split-Vision-Ausrichtung und der Möglichkeit, versteckte Lötstellen per Röntgen zu überprüfen.

Günstige SMD-Rework-Stationen

Typischerweise im Preisbereich von 40–80 $ (z. B. Yihua 959D, KSGER 858D). Am besten geeignet für Hobbyisten und gelegentliches Prototypen-Rework. Sie bieten grundlegende Funktionalität, haben aber oft eine weniger stabile Temperaturregelung und Luftpumpen von geringerer Qualität.

Mittelklasse-SMD-Rework-Stationen

Preislich zwischen 80 und 150 $ (z. B. Quick 861DW, Atten ST-862D). Diese Stationen bieten eine stabilere Temperaturregelung und höhere Leistung, was sie für den täglichen Prototypenbau und Kleinserien-Rework geeignet macht.

Professionelle SMD-Rework-Stationen

Preislich zwischen 400 und 900 $ (z. B. Hakko FR-702, Hakko FR-810B, Hakko FR-811, JBC JTSE). Konzipiert für Produktionsumgebungen, bieten sie schnelles Aufheizen, präzise thermische Stabilität und die Fähigkeit, feinteilige Bauteile zu bearbeiten.

BGA-Rework-Stationen

Preislich ab 2.000 $+ (z. B. Hakko FR-872, ERSA IR/PL). Spezielle Systeme, die die für die BGA-Reparatur notwendigen Funktionen wie Vorprofilierung, optische Ausrichtung und gesteuerte Unterhitze integrieren.

Empfohlene Temperaturen für das SMD-Rework

Temperatur für bleihaltiges Lot

Für Sn63/Pb37-Lot (Schmelzpunkt 183 °C):

• Lötkolben: 300–330 °C.
• Heißluft: 280–360 °C, angepasst an die Gehäusegröße.

Temperatur für bleifreies Lot

Für SAC305-Lot (Solidus 217 °C, Liquidus 220 °C):

• Lötkolben: 340–370 °C (350 °C ist ein üblicher Standardwert).
• Heißluft: 320–400 °C, angepasst an die Gehäusegröße. Für bleifreies Rework wird die Verwendung eines Unterhitze-Vorwärmers für komplexe Bauteile mit hoher thermischer Masse oder mehrlagige Platinen dringend empfohlen, um thermische Belastungen zu vermeiden, auch wenn dies bei kleineren, einfacheren Gehäusen möglicherweise nicht notwendig ist.

Richtlinien zum Luftstrom

Beginnen Sie bei 40–50 % des maximalen Luftstroms. Ein hoher Luftstrom kann kleine Bauteile (0402/0603) wegblasen und den Luftstrom abkühlen, wodurch die tatsächliche Lötstellentemperatur sinkt. Reduzieren Sie bei 0402 oder kleiner den Luftstrom auf 30 %.

Temperaturfehler, die Leiterplatten beschädigen

Hitzeeinwirkung kann FR-4 verfärben, die Haftung der Pads schwächen und das Risiko einer Delamination erhöhen. Temperaturen über 400 °C, insbesondere wenn sie über längere Zeiträume ohne Vorwärmung angewendet werden, erhöhen das Risiko von PCB-Schäden erheblich.

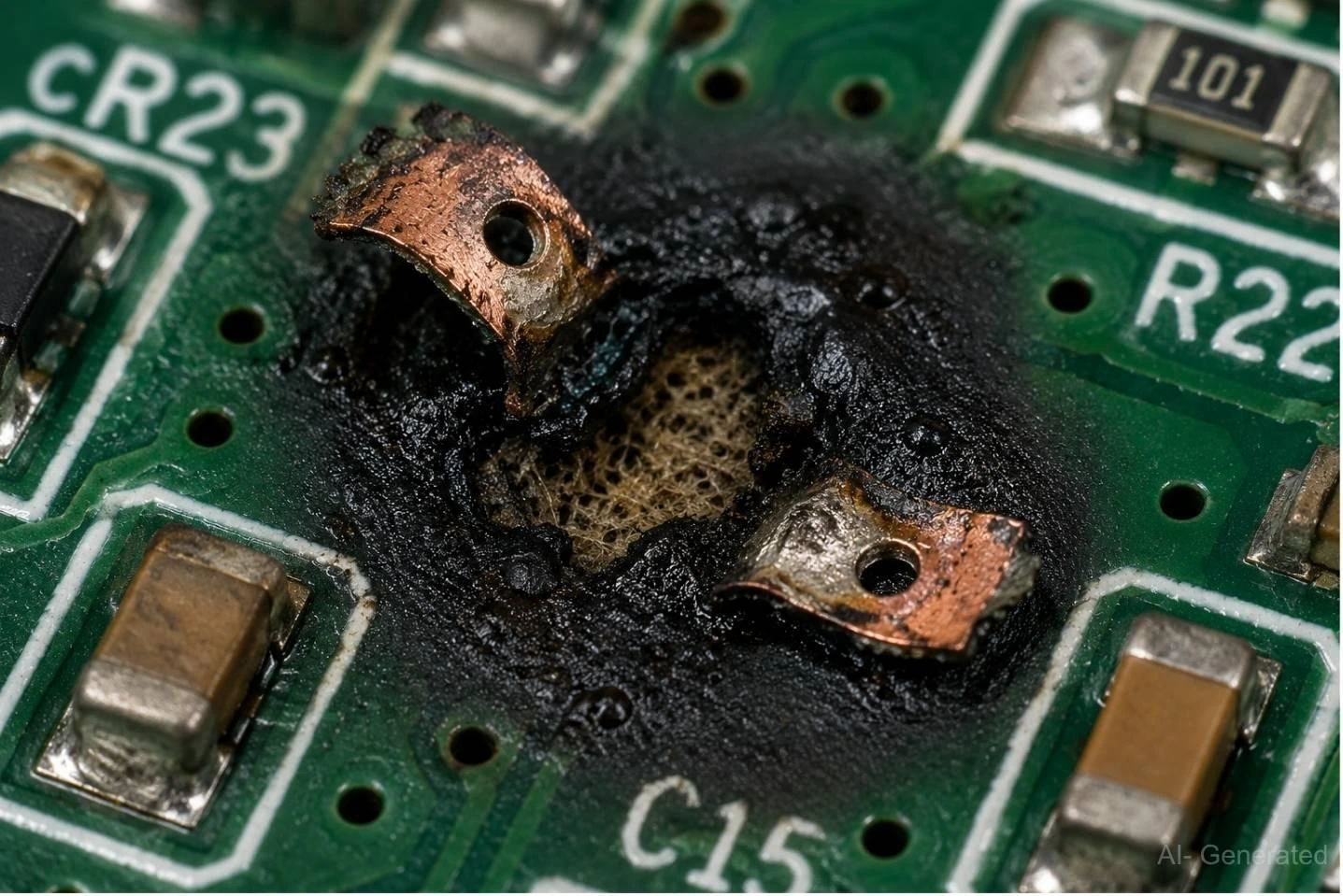

Abbildung: Ein verbranntes PCB-Substrat und abgelöste Kupferpads, verursacht durch die Verwendung übermäßig hoher Heißlufttemperaturen.

So entlöten Sie SMD-Bauteile, ohne PCB-Pads zu beschädigen

Schritt 1 - Flussmittel auftragen

Tragen Sie großzügig klebriges No-Clean-Gel-Flussmittel auf alle Anschlüsse und Pads des Zielbauteils auf. Flussmittel ist das mit Abstand wichtigste Verbrauchsmaterial; es verhindert Oxidation, verbessert die Wärmeübertragung und ermöglicht es dem Lot, sich sauber zu lösen, wodurch verhindert wird, dass die Lötstelle am Kupferpad haftet.

Schritt 2 - Die Leiterplatte vorwärmen

Aktivieren Sie bei Bauteilen mit hoher thermischer Masse (QFN, BGA) oder mehrlagigen Platinen den Unterhitze-Vorwärmer auf 80–150 °C, bevor Sie die Oberseiten-Heißluft anwenden.

Schritt 3 - Kontrollierte Wärme zuführen

Verwenden Sie den niedrigsten effektiven Sollwert und beginnen Sie mit kleinen, kreisförmigen Bewegungen über dem Gehäuse. Achten Sie darauf, dass das Lot von matt auf glänzend übergeht – ein gleichmäßiges Schimmern über alle Lötstellen hinweg bestätigt, dass das Lot vollständig geschmolzen und zur Entnahme bereit ist.

Schritt 4 - Das Bauteil sicher entfernen

Stupsen Sie das Bauteil vorsichtig mit einer Pinzette an. Hebeln oder drücken Sie niemals mit Gewalt. Wenn das Bauteil Widerstand leistet, ist das Lot noch nicht vollständig geschmolzen; fügen Sie mehr Flussmittel hinzu, erhöhen Sie die Hitze und warten Sie. Das Erzwingen einer teilweise festen Lötstelle ist die Hauptursache für das Abreißen des Pads vom Substrat.

Tipp für die Werkbank

Die "Warum-es-sich-nicht-bewegt"-Regel - Wenn sich ein Bauteil nach 20-30 Sekunden Heißluft nicht bewegt, ziehen Sie nicht stärker. Die Lösung ist immer: Mehr Flussmittel, Mehr Hitze, Mehr Zeit.

Schritt 5 - Die Pads reinigen und inspizieren

Befeuchten Sie die Entlötlitze mit Flussmittel, bevor Sie sie auf das Pad drücken, und erhitzen Sie dann die Litze mit einem Lötkolben. Reinigen Sie den Bereich, bis eine flache, gleichmäßig verzinnte Oberfläche entsteht. Spülen Sie mit Isopropylalkohol (IPA) und inspizieren Sie unter Vergrößerung, um sicherzustellen, dass das Kupferpad intakt ist und keine Leiterbahnschäden aufgetreten sind.

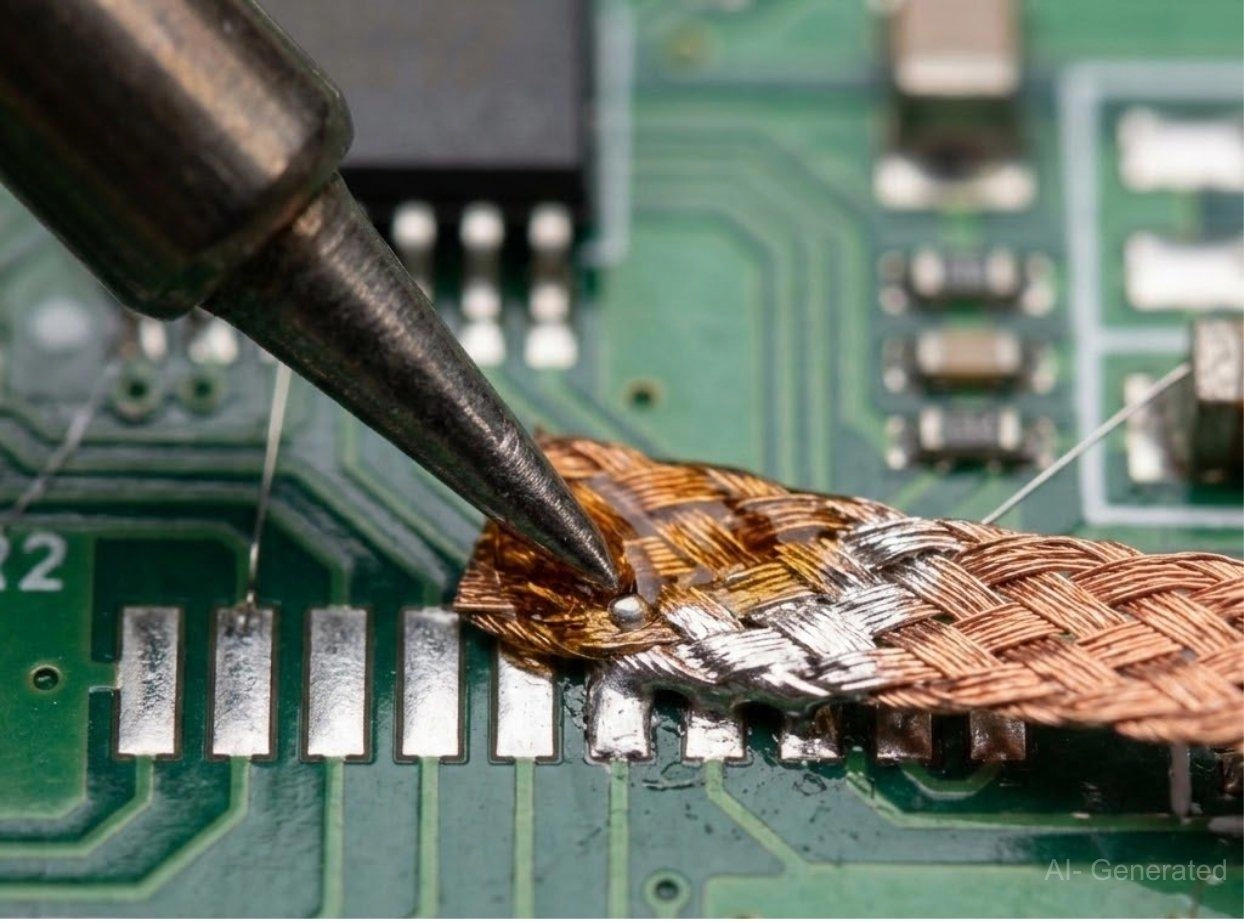

Abbildung: Entlötlitze wird verwendet, um überschüssiges Lot von PCB-Pads nach der Entfernung eines Bauteils zu entfernen.

So installieren Sie Ersatz-SMD-Bauteile

SMD-Rework-Checkliste:

1. Fehler überprüfen

2. Flussmittel auftragen

3. Bei Bedarf vorwärmen

4. Bauteil entfernen

5. Pads reinigen

6. Ersatzteil installieren

7. Lötstellen prüfen

8. Funktionalität testen

Schritt 1 - Pads mit Lot oder Paste vorbereiten

Verzinnen Sie beim Löten mit dem Kolben alle Pads mit einem dünnen, flachen Lotfilm. Verwenden Sie für das Heißluft-Reflow (QFN, BGA, Module) No-Clean-Lotpaste Typ 4, aufgetragen mit einer Spritze oder einer Minischablone.

Schritt 2 - Bauteil platzieren und ausrichten

Richten Sie das Bauteil präzise an den Siebdruck- und Pad-Konturen aus. Bei Gehäusen mit Anschlüssen wie SOIC und QFP tackern Sie vor dem Fortfahren zwei diagonale Eckpins mit einem Lötkolben. Dies "verriegelt" das Bauteil und verhindert ein Verrutschen während des Reflows.

Schritt 3 - Die Lötstellen verlöten (Reflow)

Wenden Sie das gleiche disziplinierte Temperatur- und Luftstromprofil an, das auch beim Entfernen verwendet wurde. Verwenden Sie bei Gullwing-Gehäusen die Schlepplöttechnik: Tragen Sie flüssiges Flussmittel auf, schmelzen Sie eine kleine Lotperle auf eine saubere Hufspitze und ziehen Sie die Spitze schnell über die Pins.

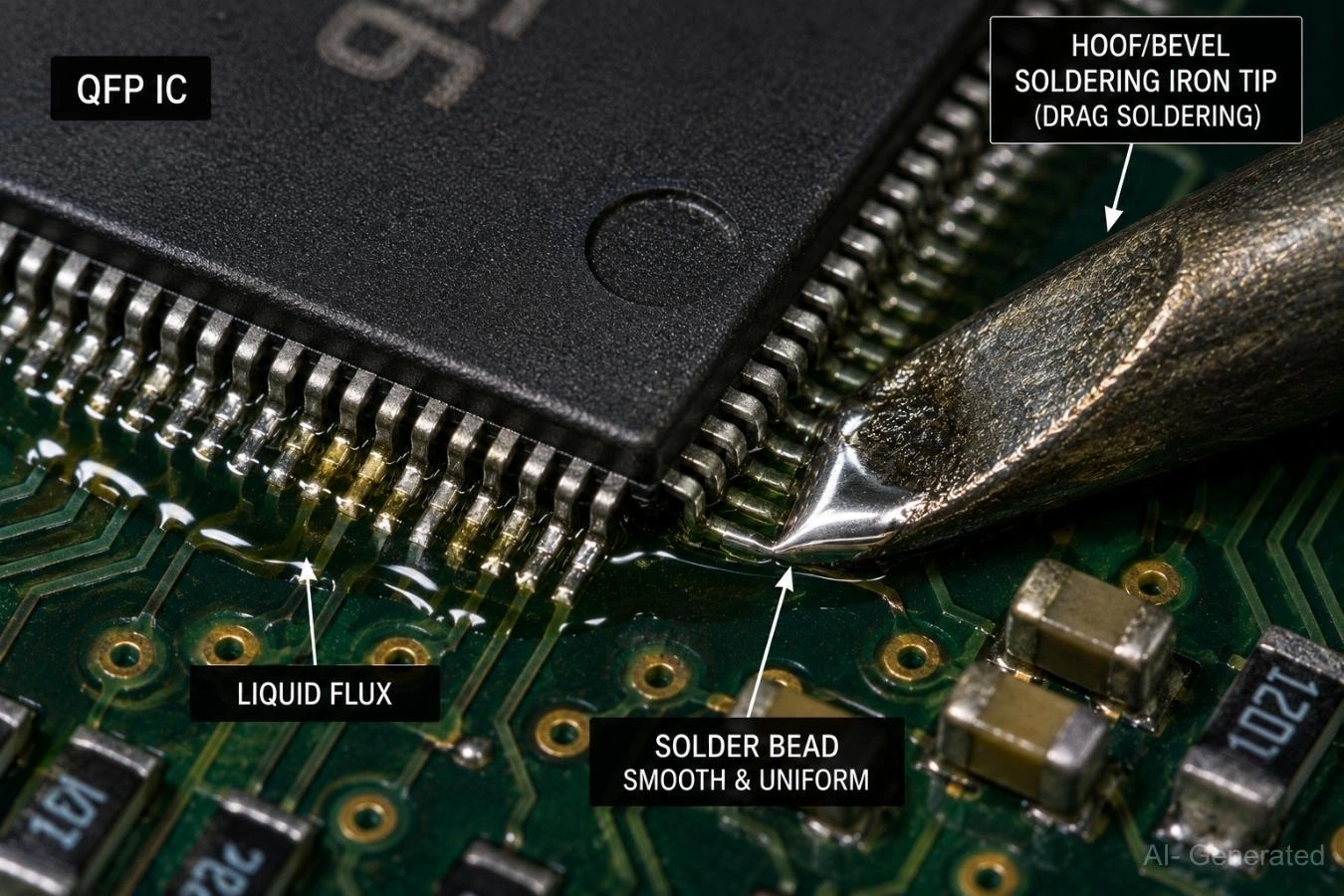

Abbildung: Die Schlepplöttechnik, die zeigt, wie eine abgeschrägte Lötkolbenspitze über QFP-Anschlüsse gleitet, die mit flüssigem Flussmittel benetzt sind.

Schritt 4 - Inspektion und Überprüfung durchführen

Überprüfen Sie jede Lötstelle unter Vergrößerung auf glatte, konkave Hohlkehlen (die gewünschte Lötstellenform) und stellen Sie sicher, dass keine matten, verklumpten Lötstellen vorhanden sind. Führen Sie anschließend eine Durchgangsprüfung, eine strombegrenzte Inbetriebnahme und eine vollständige Funktionsprüfung durch.

Häufige Fehler beim SMD-Rework und wie man sie vermeidet

Kritischste Fehler, die es zu vermeiden gilt

1. Ziehen, bevor das Lot schmilzt
2. Übermäßige Temperatur
3. Übermäßiger Luftstrom
4. Trockene Entlötlitze
5. Kein Flussmittel

Heißluft vs. Lötkolben: Was ist besser für das SMD-Rework?

Die Zugänglichkeit der Lötstellen bestimmt maßgeblich das geeignete Rework-Werkzeug. Lötkolben eignen sich hervorragend für Nacharbeiten, die Pad-Vorbereitung und den Austausch einfacher Bauteile mit Anschlüssen, während Heißluftstationen für das Entfernen von Bauteilen mit vielen Pins und das Bearbeiten von Gehäusen mit versteckten Lötstellen wie QFNs bevorzugt werden. BGA-Gehäuse erfordern in der Regel spezielle Rework-Geräte mit gesteuerten Temperaturprofilen.

SMD-Rework vs. Bestellung einer neuen PCB-Bestückung

Ingenieure müssen schnell die Arbeitskosten des Reworks gegen die Beschaffungskosten und die Zeit für eine neue Bestückung abwägen. Wenn eine Platine mehrere Fehler, strukturelle Schäden oder Delamination aufweist, ist eine neue Bestückung von einem qualitativ hochwertigen Hersteller wie JLCPCB die bessere Option.

Hochwertige EMS-Dienstleister setzen in einer prozessgesteuerten Fertigungsumgebung automatisierte optische Inspektion (AOI), Lotpasteninspektion (SPI) und Röntgeninspektion ein, um Bestückungsfehler zu reduzieren und die Ausbeutekonsistenz zu verbessern.

Für Prototypen-Iterationen und produktionsreife Aufbauten ermöglichen PCB-Bestückungsdienste von JLCPCB Ingenieuren, schnell vom Design zur Fertigung überzugehen, mit höheren Erfolgsraten beim ersten Durchlauf, wodurch der Bedarf an zeitaufwändigem Rework reduziert wird.

Häufig gestellte Fragen (FAQs) zum SMD-Rework

F: Was ist SMD-Rework?

SMD-Rework ist der gezielte Prozess des Entfernens und Ersetzens defekter oberflächenmontierter Bauteile auf einer bereits bestückten Leiterplatte (PCB) unter Verwendung lokaler Wärme, Flussmittel und spezieller Werkzeuge, um die ursprüngliche Funktion der Platine wiederherzustellen.

F: Welche Temperatur sollte ich für bleifreies SMD-Rework verwenden?

Stellen Sie für bleifreies SAC305-Lot Ihren Lötkolben zwischen 340 °C und 370 °C ein. Die Heißlufttemperaturen sollten typischerweise zwischen 320 °C und 400 °C liegen, angepasst an die Bauteilgröße und thermische Masse. Fügen Sie bei mehrlagigen Platinen immer eine Unterhitze-Vorwärmung von 80 °C bis 150 °C hinzu, um einen Thermoschock zu vermeiden.

F: Kann ich SMD-Rework ohne Heißluft durchführen?

Eine Heißluftstation ist für einfache Gullwing-Gehäuse (wie SOIC, TSSOP oder QFP) nicht zwingend erforderlich; diese können mit einem feinspitzigen, temperaturgeregelten Lötkolben und Flussmittel bearbeitet werden. Eine Heißluftstation ist jedoch für Gehäuse mit versteckten Wärmepads, wie QFN und BGA, zwingend erforderlich, da der Lötkolben die Lötstellen nicht erreichen kann.

F: Warum heben sich PCB-Pads während des Reworks?

Das Abheben von Pads wird fast immer durch die Anwendung mechanischer Kraft (Hebeln oder Ziehen) verursacht, bevor das Lot zu 100 % an allen Lötstellen geschmolzen ist. Das teilweise feste Lot erzeugt eine Verbindung, die das Kupferpad vom PCB-Substrat (FR-4) abreißt, wenn Kraft ausgeübt wird.

F: Kann ich ein SMD-Bauteil nach der Entfernung sicher wiederverwenden?

Passive Bauteile (Widerstände, Kondensatoren) überleben ein Rework oft, wenn sie nicht überhitzt werden. Aktive integrierte Schaltungen (insbesondere komplexe Gehäuse wie QFN und BGA) sollten jedoch nach der Entnahme als unzuverlässig betrachtet werden, da versteckte Schäden an Lötstellen oder thermische Belastung die langfristige Funktion beeinträchtigen könnten. Es wird empfohlen, für endgültige Bestückungen ein neues Bauteil aus Ihrem Lagerbestand zu verwenden.

F: Wie oft kann ein PCB-Pad sicher nachbearbeitet werden, bevor die Platine beschädigt wird?

Es gibt zwar keine harte Industriegrenze, aber das wiederholte Erhitzen derselben Stelle erhöht die kumulative thermische Schädigung des FR-4 und belastet die Durchkontaktierung benachbarter Vias. Als Faustregel gilt: Überprüfen Sie den Zustand der Platine nach dem dritten Rework-Zyklus sorgfältig; nachfolgende Versuche bergen ein hohes Risiko dauerhafter Schäden und verminderter Zuverlässigkeit.

Fazit

Ein erfolgreicher SMD-Rework-Job sieht selten dramatisch aus. Das Bauteil kommt sauber ab. Die Pads bleiben intakt. Der Ersatz funktioniert beim ersten Einschalten. Dies zu erreichen, ist in der Regel das Ergebnis von drei Gewohnheiten: reichlich Flussmittel, kontrollierte Hitze und keine mechanische Gewalt.

Diese gleichen Gewohnheiten gelten, egal ob Sie einen Widerstand mit falschem Wert an einem Prototypen ersetzen oder ein QFN-Gehäuse auf einer mehrlagigen Platine nacharbeiten. Setzen Sie Rework ein, wenn es Zeit spart. Ersetzen Sie die Platine, wenn der Schaden strukturell wird. Den Unterschied zu kennen, unterscheidet effiziente Fehlersuche von verschwendeter Mühe.
