Der ultimative Leitfaden zu IC-Symbolen: Bedeutung, Typen & Schaltkreisdiagramm-Beispiele

Stellen Sie sich eine integrierte Schaltung (IC) wie eine mikroskopisch kleine Stadt der Elektronik vor. Anstatt Hunderte einzelner Komponenten zu zeichnen, verwenden Ingenieure ein integriertes Schaltungssymbol, um das gesamte System als einen einzigen übersichtlichen Block darzustellen.

Während der physische Chip wie ein winziger schwarzer Käfer mit Metallbeinen aussehen mag, ist das erklärte IC-Schaltplansymbol auf Papier eine funktionale Karte. Das Verständnis dieser elektronischen IC-Symbole macht das Entwerfen und die Fehlersuche unendlich einfacher.

Was Sie in diesem Leitfaden lernen werden:

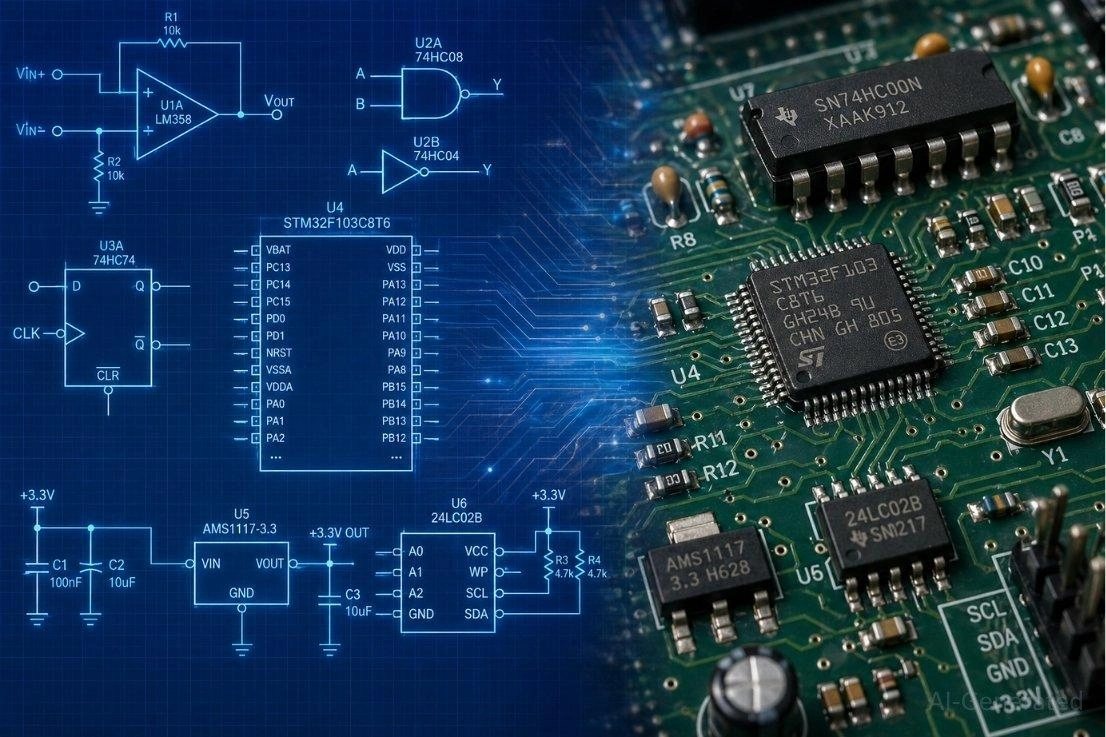

Abbildung: Illustration des Übergangs von verschiedenen integrierten Schaltungssymbolen zu realen physischen IC-Bauteilen, die auf einer Leiterplatte montiert sind.

Was ist das Symbol einer integrierten Schaltung?

Das Standard-Symbol für integrierte Schaltungen ist eine rechteckige Blockdarstellung. Es verbirgt absichtlich die Komplexität mehrerer interner Komponenten und bietet dem Ingenieur eine saubere Schnittstelle für Ein- und Ausgänge.

Warum das Symbol der integrierten Schaltung in Schaltplänen verwendet wird

• Vereinfacht komplexe Schaltungen: Verhindert, dass Schaltpläne zu unlesbaren Spinnennetzen werden.
• Stellt mehrere Komponenten als eine dar: Fasst Tausende mikroskopisch kleiner Teile in einem einzigen logischen Block zusammen.

Wo Symbole integrierter Schaltungen verwendet werden

Sie finden diese Symbole in fast jedem modernen Schaltplan, von analogen Geräten bis hin zu digitalen eingebetteten Systemen. Sie repräsentieren Verstärker, programmierbare Mikrocontroller und essentielle Logikschaltungen.

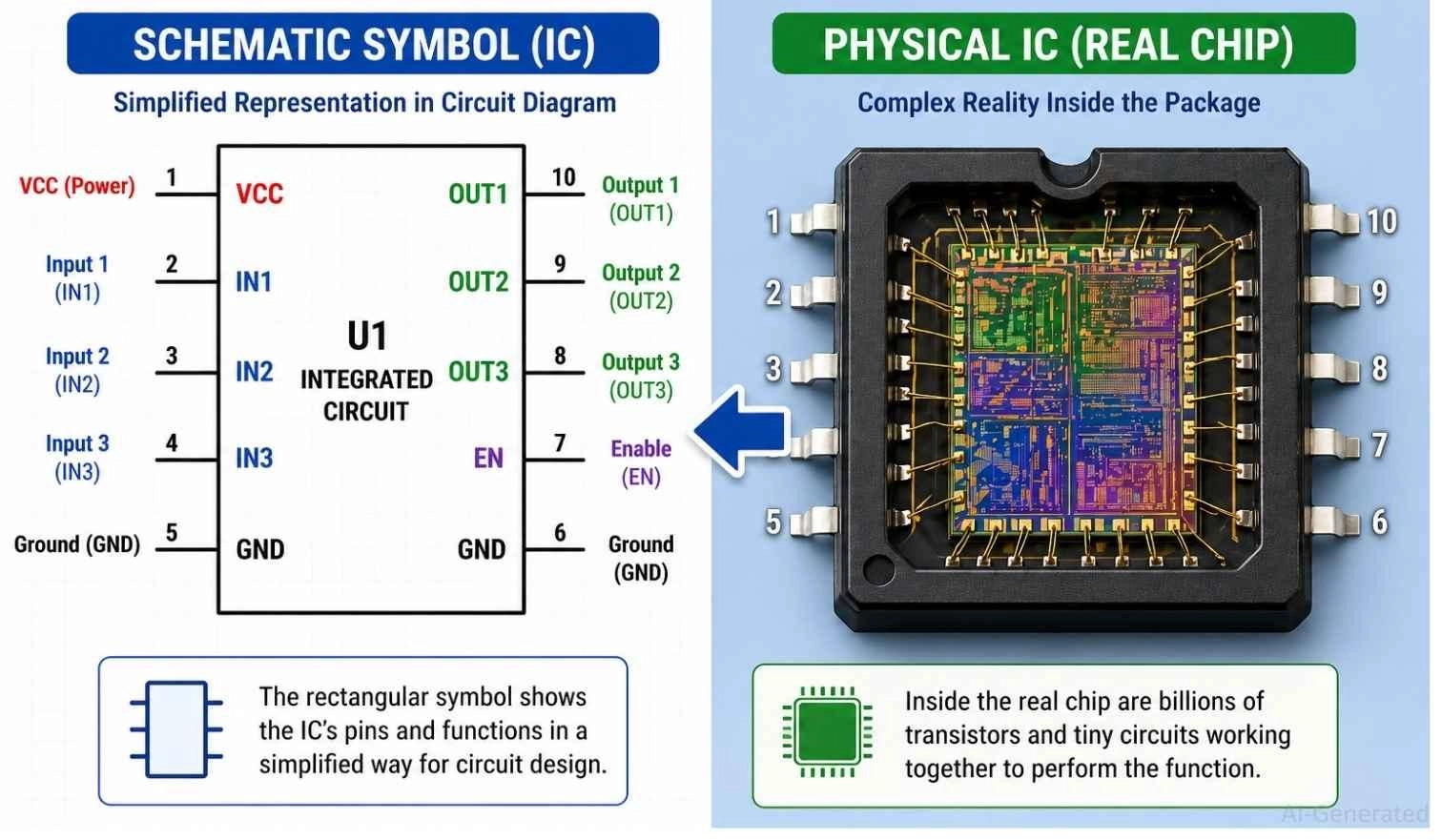

Abbildung: Demonstration, wie ein einfaches rechteckiges Symbol einer integrierten Schaltung komplexe mikroskopische Schaltkreise in einem physischen Chip darstellt.

Wie Symbole integrierter Schaltungen funktionieren (Pins & Funktionsblöcke erklärt)

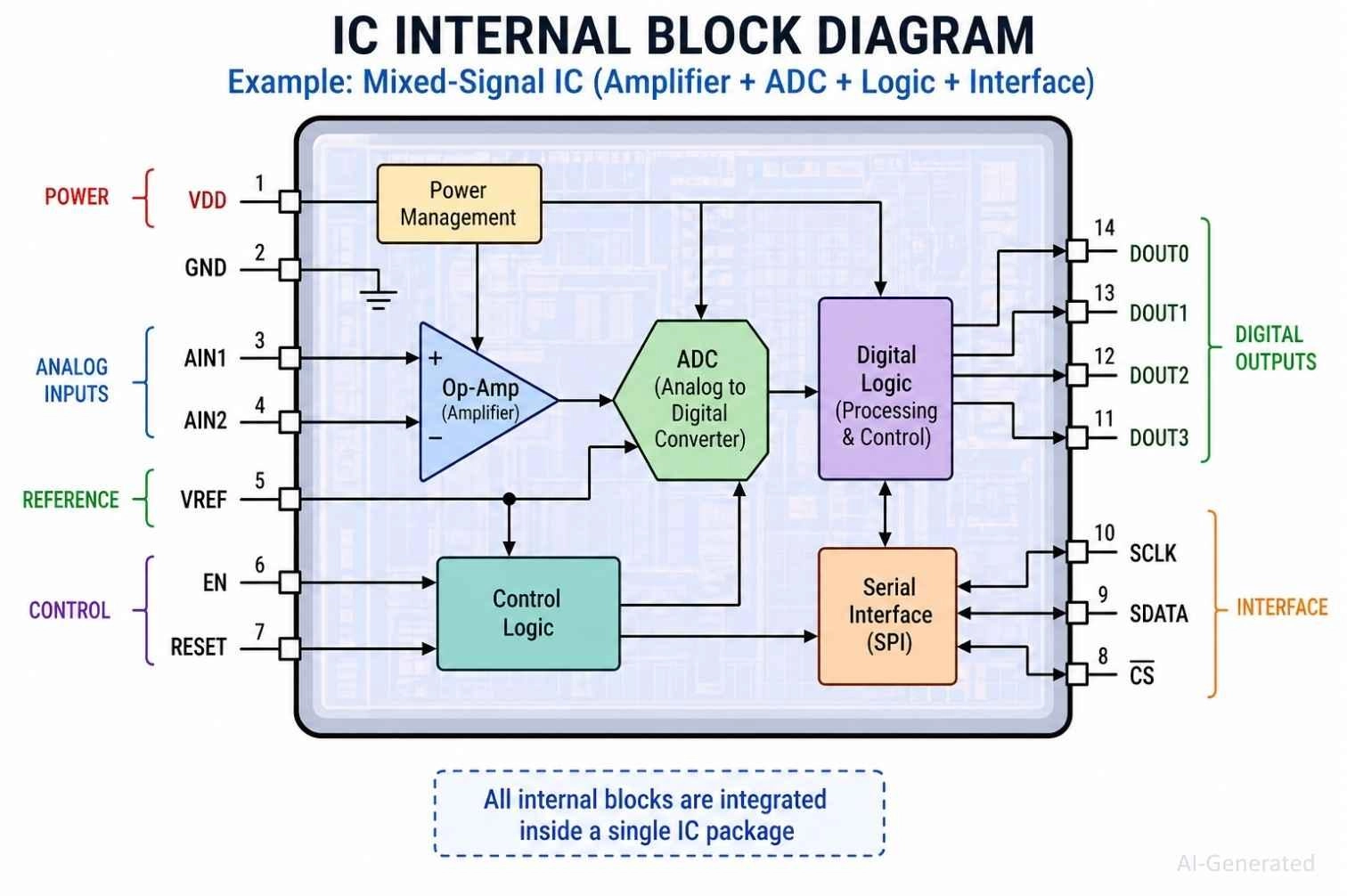

Abbildung: Internes Blockdiagramm eines Symbols einer integrierten Schaltung, das Operationsverstärker- und ADC-Blöcke innerhalb der Hauptchip-Grenze zeigt.

Warum IC-Symbole Pins anstelle interner Schaltungsdetails verwenden

Milliarden interner Transistoren zu zeichnen ist unmöglich. Stattdessen verwendet das Symbol Eingangs-, Ausgangs- und Steuerpins – wie VCC, GND, IN und OUT – um genau zu zeigen, wie der Chip mit der Außenwelt interagiert.

Interne Funktionsblöcke in Symbolen integrierter Schaltungen

Das Symbol repräsentiert das interne funktionale System des ICs, nicht nur seine äußere Form. Der Text und die Beschriftungen im Inneren zeigen Ihnen, ob es sich um Verstärkeraufgaben, Logikverarbeitung oder komplexe Datenberechnung handelt.

Signalfluss durch ein Diagramm eines Symbols einer integrierten Schaltung

Das Verständnis eines IC-Symbol-Pin-Diagramms dreht sich alles um das Verfolgen der Daten. Signale gelangen über Eingangspins hinein, werden intern verarbeitet und verlassen den Chip über Ausgangspins.

Arten von Symbolen integrierter Schaltungen

Die häufigsten Arten von Symbolen integrierter Schaltungen in Schaltplänen umfassen:

• Operationsverstärker-IC: Analoge Signalverstärkung
• Logik-IC: Digitale Verarbeitung
• Mikrocontroller-IC: Systemsteuerung
• Speicher-IC: Speichert digitale Daten
• Leistungs-IC: Spannungsregelung und Schalten

Symbol des Operationsverstärkers (Op-Amp)

Einzigartig als Dreiecksform gezeichnet, verfügt es über nicht-invertierende (+) und invertierende (-) Eingänge, was es perfekt für die analoge Signalverstärkung macht.

Abbildung: Schaltplansymbol eines Operationsverstärkers mit Eingangs-, Ausgangs- und Stromversorgungspins.

Logik-IC-Symbole (UND-, ODER-, NICHT-Gatter)

Diese verwenden spezifische geometrische Formen für die digitale Logikdarstellung und fungieren als grundlegende kombinatorische Logik für die digitale Datenverarbeitung.

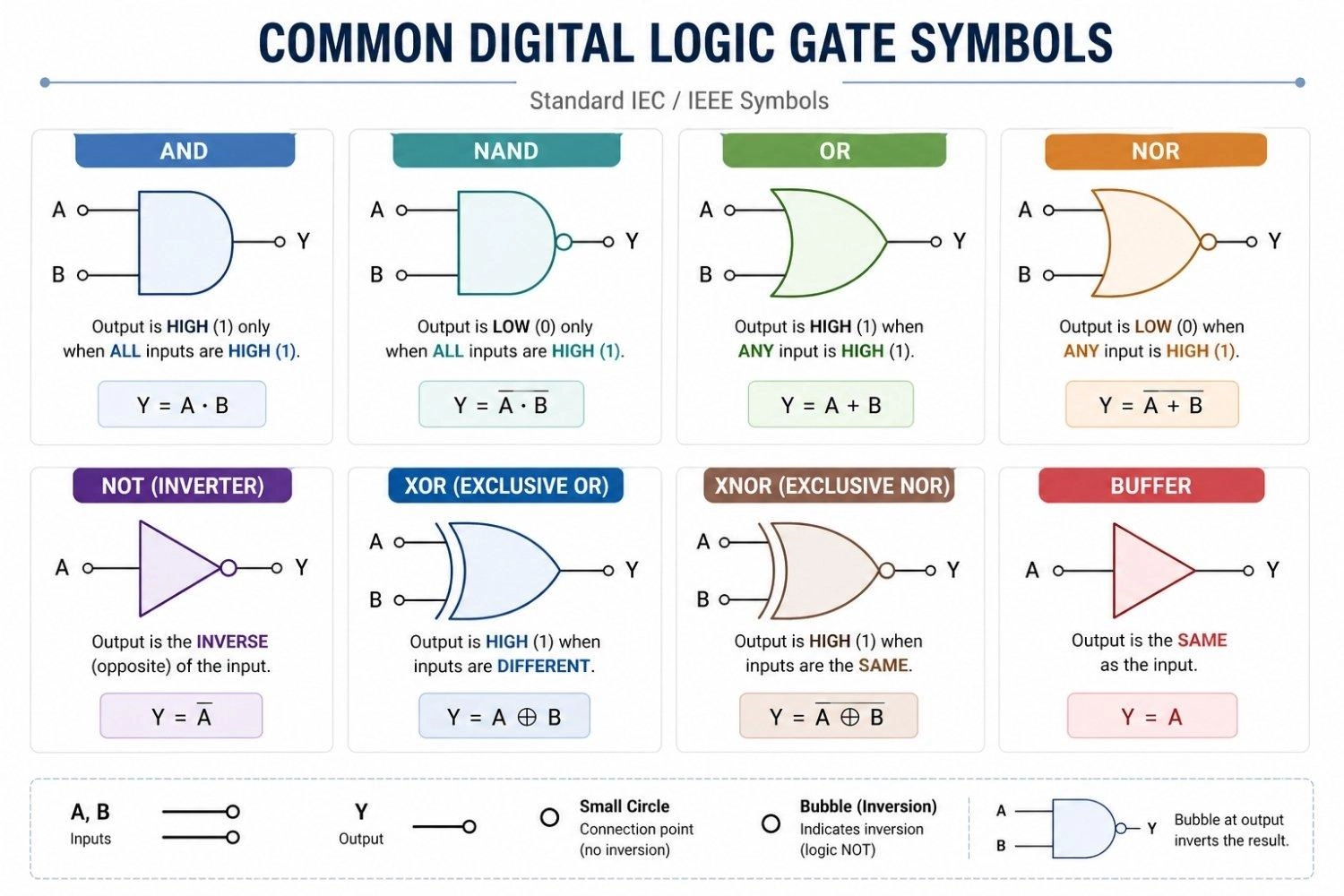

Abbildung: Einzelne Schaltplansymbole für digitale Logik-UND-, ODER- und NICHT-Gatter.

Mikrocontroller-Symbol

Gezeichnet als massiver rechteckiger Block mit mehreren I/O-Pins. Um zu sehen, wie komplex diese werden können, schauen Sie sich diesen Leitfaden zum Entwurf eines ESP32-S2-Modul-PCBs an.

https://rs.jlcpcb.com/static/image/blog/pcb-assembly/from-integrated-circuit-symbol-to-pcb-design-and-assembly.webp

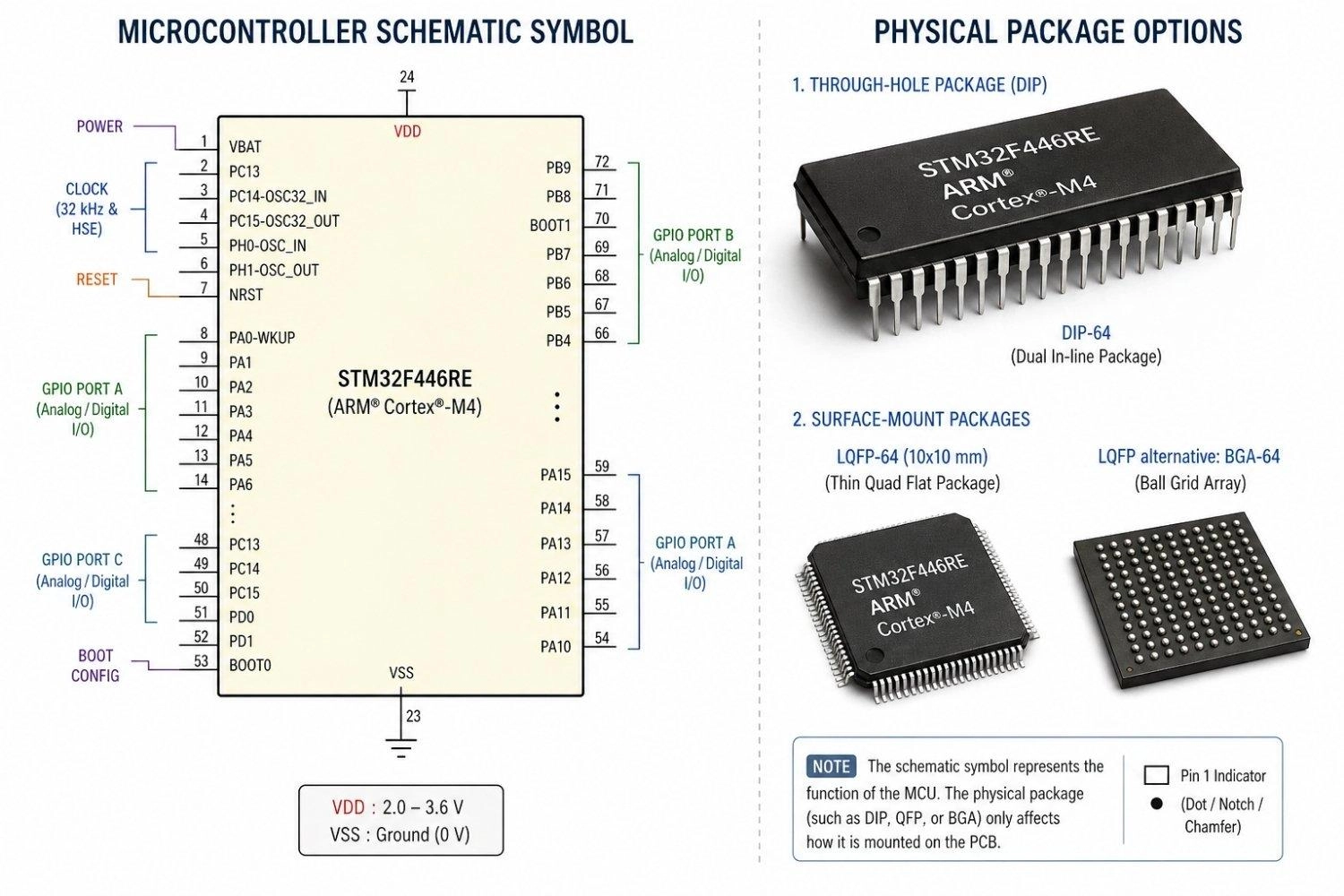

Abbildung: Rechteckiges Mikrocontroller-Schaltplansymbol neben seinen physischen DIP- und BGA/QFP-Gehäuseäquivalenten.

Analoge Symbole (Verstärker, Komparator)

Oft unter Verwendung derselben Dreiecksform wie ein Operationsverstärker, vergleicht ein Komparatorsymbol zwei analoge Spannungen und gibt ein digitales High- oder Low-Signal aus.

Abbildung: Schaltplansymbol eines analogen Spannungskomparators.

Digitale IC-Symbole (Flip-Flops, Zähler)

Verwendet für sequentielle Logik mit Speicher. Diese Symbole weisen spezifische Takteingangspins (oft durch ein kleines Dreieck auf der Pin-Linie gekennzeichnet) und standardmäßige Q/Q-Bar-Ausgänge auf.

Abbildung: Digitales Schaltplansymbol für ein sequentielles D-Flip-Flop.

Speicher-IC-Symbole (RAM, ROM, EEPROM)

Dargestellt als großer rechteckiger Block, der stark mit Adressleitungen (A0, A1, etc.) und Datenleitungen (D0, D1, etc.) zur Verwaltung der Datenspeicherung bestückt ist.

Abbildung: Schematischer Block eines Speicher-ICs mit Details zu Adressleitungen, Datenleitungen und Steuerpins.

Schnittstellen-IC-Symbole (UART, ADC, DAC)

Diese verwenden eine Mixed-Signal-Darstellung. Ein ADC (Analog-Digital-Wandler) zeigt analoge Signaleingänge auf der einen Seite und mehrere digitale Ausgangsleitungen auf der anderen Seite.

Abbildung: Schaltplansymbol eines ADC-Schnittstellen-ICs, das ein analoges Signal in digitale Ausgänge umwandelt.

Leistungs-IC-Symbole (PMIC, DC-DC-Controller)

Diese Schalt-ICs sind für das Batteriemanagement entscheidend. Sie verfügen oft über spezielle Pins für Induktivitäten, Rückkopplungsschleifen und Enable-Signale.

Abbildung: Schaltplansymbol eines Power-Management-ICs (PMIC) oder DC-DC-Controllers.

So lesen Sie ein Symbol einer integrierten Schaltung

Abbildung: Eine Schritt-für-Schritt-Visualisierung zum Lesen eines Mikrocontroller-Symbols einer integrierten Schaltung, mit Hervorhebung von Stromversorgung, Pin-Nummern und Funktionsbeschriftungen.

Schritt 1: Identifizieren Sie die IC-Blockform

Beginnen Sie mit der Betrachtung der Gesamtform des Symbols. Ein Dreieck weist normalerweise auf eine analoge Komponente wie einen Operationsverstärker hin, während ein großer rechteckiger Block komplexe digitale ICs oder Mikrocontroller darstellt.

Schritt 2: Lesen Sie die Pin-Beschriftungen

Lokalisieren Sie zuerst die Stromversorgungs- und Massepins (VCC, GND), um festzustellen, wie der Chip mit Strom versorgt wird. Identifizieren Sie dann die primären Eingänge (IN) und Ausgänge (OUT), um den allgemeinen Signalfluss zu verstehen.

Schritt 3: Überprüfen Sie die Pin-Nummerierung

Gleichen Sie die kleinen Zahlen neben den Beschriftungen im Schaltplan mit den physischen Pins auf Ihrem tatsächlichen Bauteil ab. Dies stellt sicher, dass Ihre physische Verdrahtung korrekt mit dem logischen Design übereinstimmt.

Schritt 4: Analysieren Sie die Schaltungsrolle

Betrachten Sie die umgebenden Komponenten, die mit den Ein- und Ausgängen verbunden sind. Dieser Kontext hilft Ihnen, den Gesamtzweck des ICs abzuleiten, sei es das Filtern eines Signals, das Schalten von Strom oder das Verarbeiten von Daten.

Häufige Fehler beim Lesen von IC-Symbolen

• Pin-Beschriftungen ignorieren: Annahme der Funktion eines Pins nur aufgrund seiner physischen Position.
• Funktionsblöcke verwechseln: Fehlidentifikation eines Reglers als Transistor aufgrund ähnlicher 3-Pin-Symbole.
• Schaltplan und physisches Layout vermischen: Versuch, ein Breadboard genau so zu verdrahten, wie der rechteckige Schaltplan gezeichnet ist, anstatt dem physischen Pinbelegungsdiagramm zu folgen.

Integrierte Schaltungsgehäuse vs. Schaltplansymbole (DIP, SMD & Pin-Zuordnung)

Abbildung: Vergleich, der den Unterschied zwischen einem funktionalen IC-Schaltplansymbol und einem physischen IC-Pin-Gehäusediagramm zeigt.

DIP- vs. SMD-IC-Symboldarstellung

Beim Vergleich eines DIP- vs. SMD-IC-Symbols bleibt der Schaltplanblock gleich, aber die Pin-Anordnung unterscheidet sich stark bei der Zuordnung zum physischen PCB-Footprint. Ein tiefes Verständnis von Oberflächenmontage vs. Durchsteckmontage ist hier entscheidend.

Pin-Nummerierung und Beschriftung in IC-Symbolen

Pins werden basierend auf dem physischen Chip fortlaufend nummeriert (1, 2, 3...), aber sie sind im Schaltplansymbol basierend auf der Logik verteilt. Lesen Sie immer die Beschriftungen, nicht nur die Zahlen.

Funktionale vs. physische Darstellung

Die größte Hürde für Anfänger ist das Verständnis des IC-Pin-Diagramms vs. des Symbols. Das Schaltplansymbol zeigt, wie es logisch funktioniert, während das physische Pin-Diagramm zeigt, wie es physisch aufgebaut ist.

Häufige Beispiele für Symbole integrierter Schaltungen in realen Schaltungen

Abbildung: Vier Schaltplanbeispiele, die einen Operationsverstärker, 555-Timer, Mikrocontroller und Spannungsregler in praktischer Anwendung zeigen.

Operationsverstärker-Schaltungsbeispiel

• Wird zur Verstärkung schwacher Audio- oder Sensorsignale verwendet.
• Mit Rückkopplungswiderständen verdrahtet, um die genaue Verstärkung einzustellen.

555-Timer-Schaltung

• Wird zur präzisen Impulserzeugung verwendet.
• Einfach zu verdrahten, um blinkende LEDs oder Taktsignale zu erzeugen.

Mikrocontroller-Schaltung

• Agieren als Hauptsteuersystem für intelligente Geräte.
• Schnittstelle zu Sensoren, Motoren und Displays gleichzeitig.

Spannungsregler-Schaltung

• Stellt eine vollkommen stabile Spannung für empfindliche Prozessoren sicher.
• Wird unmittelbar nach einer Stromversorgung mit Bypass-Kondensatoren platziert.

Symbol der integrierten Schaltung vs. andere elektronische Symbole

IC-Symbol vs. Operationsverstärker-Symbol

• Operationsverstärker = Ein spezifischer Typ eines analogen ICs mit einem eigenen Dreiecksymbol.
• IC = Der allgemeine rechteckige Block, der zur Darstellung einer breiten Palette von IC-Bauteilen verwendet wird.

IC-Symbol vs. Transistor-Symbol

• IC = Integriert mehrere Bauelemente in einem Block.
• Transistor = Ein einzelnes, diskretes Halbleiterbauelement.

IC-Symbol vs. Widerstands-Symbol

• IC = Ein aktives Bauelement, das Signale manipuliert und Strom benötigt.
• Widerstand = Ein passives Bauelement, das einfach dem Stromfluss widersteht.

IC vs. diskrete Komponenten

Während diskrete Komponenten eine bestimmte Aufgabe erfüllen, integriert ein IC mehrere Funktionen und ersetzt Dutzende oder Hunderte diskreter Teile auf einer Platine.

Vom Symbol der integrierten Schaltung zum PCB-Design und zur Bestückung

Abbildung: Visueller Arbeitsablauf, der eine integrierte Schaltung vom digitalen Schaltplansymbol über das PCB-Footprint-Layout bis hin zum physischen Bauteil, das auf einer gefertigten Platine gelötet ist, zeigt.

Arbeitsablauf vom Symbol der integrierten Schaltung zum PCB

Konvertieren Sie das IC-Symbol in einen Footprint (Logische → Physische Zuordnung): Der Übergang vom Schaltplan zum PCB ist nicht nur ein visueller Schritt – es ist ein Prozess der Datenintegrität.

• Das Schaltplansymbol definiert die logische Verbindung (Netzliste)
• Der Footprint definiert die physische Geometrie (Pads, Rastermaß, Ausrichtung)

Diese beiden müssen über einen Eintrag in der Komponentenbibliothek verknüpft werden.

Wichtige technische Punkte:

• Stellen Sie sicher, dass die Pin-Anzahl genau übereinstimmt (keine versteckten Pin-Diskrepanzen)
• Behandeln Sie Multi-Unit-Symbole (z. B. Operationsverstärker, die in A/B-Einheiten aufgeteilt sind)
• Weisen Sie die korrekten elektrischen Pin-Typen zu (Eingang, Ausgang, Stromversorgung, passiv)

Zuweisen von Footprints für Symbole integrierter Schaltungen

• Passen Sie das Gehäuse (DIP, QFN, SOIC) an Ihre spezifische Komponente an, indem Sie die genauen Abmessungen im Datenblatt des Herstellers doppelt überprüfen.
• Überprüfen Sie die Pin-1-Orientierung, die normalerweise durch einen kleinen Punkt, eine Kerbe oder eine Linie sowohl auf dem Footprint-Siebdruck als auch auf dem physischen Chip markiert ist.

Eine falsche Pin-Zuordnung im IC-Design ist eine häufige Ursache für PCB-Ausfälle.

Verwenden Sie die JLCPCB-Teilebibliothek, um die korrekte Symbol-Footprint-Kombination schnell zu überprüfen und Pin-Zuordnungsfehler vor dem Layout zu vermeiden.

IC-Leiterplattenbestückung (PCBA) mit JLCPCB

Der Übergang vom Schaltplan zur Hardware erfordert eine präzise Symbol-zu-Footprint-Zuordnung, Pin-Ausrichtung und Gehäuseverifizierung – insbesondere bei dichten ICs und SMD-Bauteilen.

Ein professioneller Leiterplattenbestückungsservice wie JLCPCB hilft, häufige Risiken wie Pin-Diskrepanzen, Orientierungsfehler und Lötfehler zu eliminieren und stellt sicher, dass Ihr Design genau wie beabsichtigt gefertigt wird.

Bereit, Ihre komplexen Schaltpläne in zuverlässige Hardware zu verwandeln?

• Laden Sie Gerber-Dateien beim zuverlässigen Hersteller JLCPCB hoch, um Ihr digitales Design sofort in eine physische Platine zu übersetzen.
• Nutzen Sie die Leiterplattenbestückungsservices, um sicherzustellen, dass winzige, dicht gepackte IC-Pins (insbesondere bei SMD-Gehäusen) fehlerfrei maschinell gelötet werden.

Stellen Sie sicher, dass Ihre ICs perfekt platziert sind, und erwecken Sie Ihre Designs noch heute zum Leben!Sofortiges Angebot erhalten

Häufig gestellte Fragen zum Symbol der integrierten Schaltung

F: Was stellt ein Symbol einer integrierten Schaltung dar?

Es stellt ein vollständiges elektronisches System dar, das in einer einzigen Komponente integriert ist.

F: Warum sind IC-Symbole rechteckig?

Der rechteckige Block bietet eine saubere, standardisierte Möglichkeit, zahlreiche Eingangs- und Ausgangspins zu organisieren und zu beschriften.

F: Wie identifiziere ich IC-Pins in einem Schaltplan?

Achten Sie auf die Textbeschriftungen (wie IN, OUT, VCC) innerhalb des Blocks und die physischen Pin-Nummern, die direkt außerhalb des Blocks geschrieben sind.

F: Was ist der Unterschied zwischen IC-Symbol und Pin-Diagramm?

Das Symbol zeigt die logische Funktion in einem Schaltplan, während das Pin-Diagramm das physische Layout des realen Chips zeigt.

F: Sind IC-Symbole standardisiert?

Ja, die meisten folgen den IEEE/ANSI-Standards, obwohl komplexe Mikrocontroller von Ingenieuren basierend auf spezifischen Anforderungen individuell gezeichnet werden.

Fazit

Das Symbol der integrierten Schaltung ist das ultimative Werkzeug zur Vereinfachung komplexer Elektronik. Durch das Verständnis von IC-Symbolen können Sie schnell interpretieren, wie komplexe Systeme Signale verarbeiten, Logik verwalten und Strom in realen Schaltungen steuern. Sie sind absolut unerlässlich für den Übergang von theoretischen Breadboard-Skizzen zu professionellem PCB-Design.
