Développer des circuits imprimés adaptés à la fabrication : Une checklist DFM pratique pour une conception de PCB réussie

Le layout est électriquement terminé, les composants sont en place, la simulation semble bonne, et pourtant, après le téléchargement des données Gerber, le fabricant pose une question. Ou pire : le circuit imprimé est fabriqué, assemblé et ne fonctionne pas de manière fiable. Dans la plupart des cas, la raison ne réside pas dans le schéma électrique, mais plutôt dans les détails qui ont été négligés lors du layout.

Celui qui développe un circuit imprimé en tenant compte des contraintes de fabrication évite précisément ces problèmes avant qu'ils ne surviennent. Cet article vous guide pas à pas à travers les points de contrôle pertinents, de la largeur des pistes en passant par les perçages et le masque de soudure, jusqu'au contrôle final des données de fabrication. Vous trouverez ensuite une liste de contrôle que vous pourrez parcourir juste avant de passer commande.

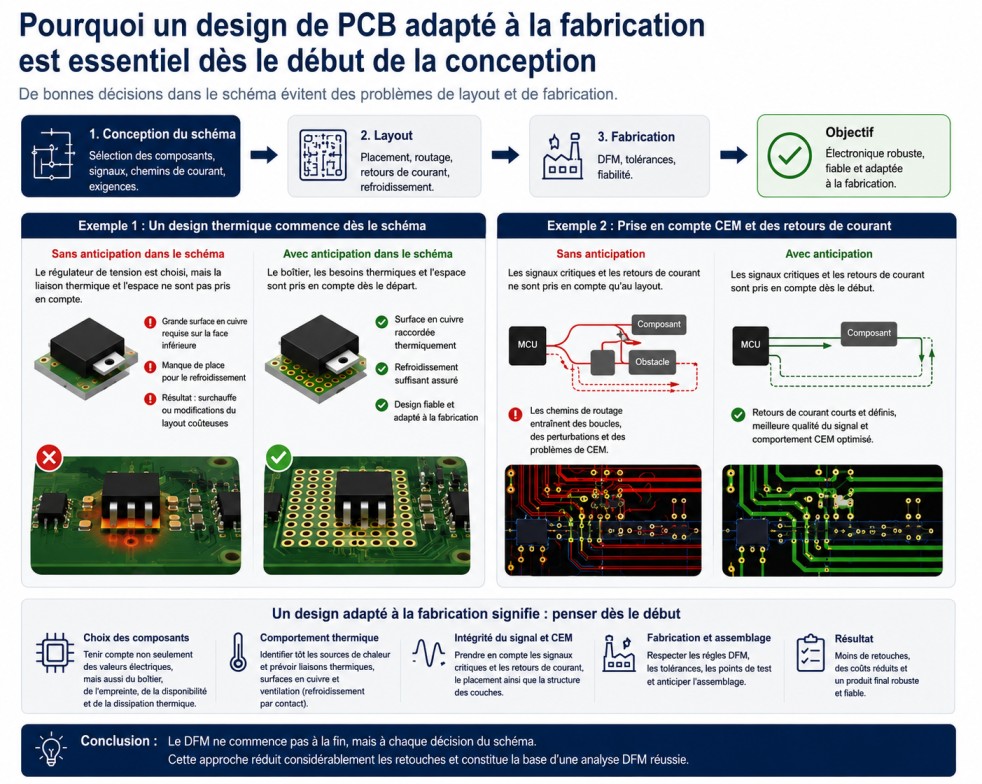

Pourquoi une conception de PCB adaptée à la fabrication commence dès la conception du circuit

De nombreux développeurs considèrent le layout comme la simple mise en œuvre d'un schéma électrique terminé. En réalité, la plupart des problèmes de fabrication ultérieurs surviennent précisément à cette interface. Celui qui, lors du choix des composants, ne pense pas au boîtier final, aux footprints disponibles ou à la capacité de courant, se crée des problèmes qui ne pourront être résolus dans le layout qu'avec des compromis.

Un exemple concret : un régulateur de tension est sélectionné en fonction de ses caractéristiques électriques, mais le boîtier choisi nécessite une connexion thermique qui demande une grande surface de cuivre métallisée sur la face inférieure. Si cet espace n'est pas prévu dans le layout, le refroidissement sera insuffisant par la suite, ou l'ensemble du layout devra être modifié ultérieurement.

Il en va de même pour la prise en compte de la CEM. Celui qui sait dès la conception du circuit quels signaux sont critiques et quels chemins de retour de courant sont nécessaires peut planifier le placement en conséquence dès le début, au lieu de devoir contourner des obstacles avec les pistes plus tard.

Une conception adaptée à la fabrication ne signifie donc pas seulement cocher une liste de contrôle à la fin. Cela signifie, tout au long du développement électronique, réfléchir à l'impact d'une décision sur la fabricabilité, le comportement thermique et l'intégrité du signal. Cette façon de penser réduit considérablement les reprises et est le fondement de toute analyse DFM réussie.

Design for Manufacturing (DFM) brièvement expliqué

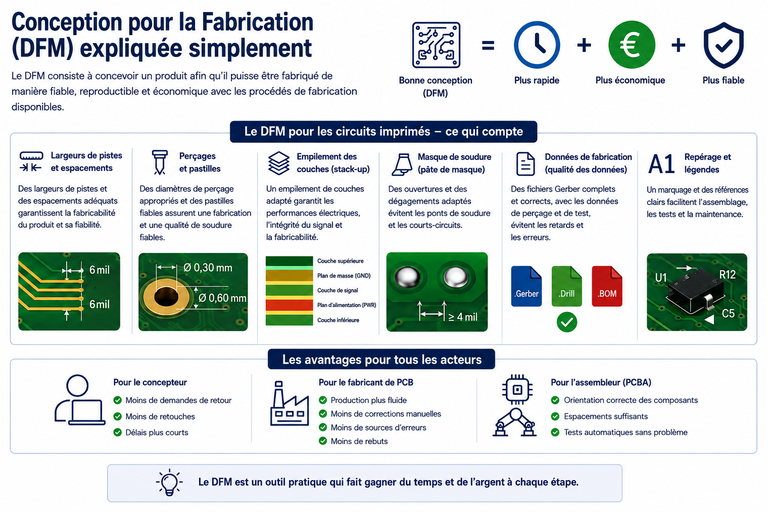

Le Design for Manufacturing, ou DFM, décrit la pratique consistant à concevoir un produit de manière à ce qu'il puisse être fabriqué de manière fiable, reproductible et rentable avec les processus de fabrication existants. Pour les circuits imprimés, cela concerne concrètement les largeurs de pistes, les espacements, les perçages, l'empilement des couches, le masque de soudure et la qualité des données de fabrication transmises.

Pour le développeur, le DFM présente un avantage clair : moins de questions, moins de reprises, des délais d'exécution plus courts. Pour le fabricant de circuits imprimés, une conception propre signifie que la production peut se dérouler sans corrections manuelles, ce qui réduit les sources d'erreurs. Pour l'assembleur, enfin, ce qui compte avant tout, c'est l'orientation correcte des composants, un espace suffisant entre les composants et un marquage bien lisible pour que l'assemblage automatique fonctionne sans problème. Le DFM est donc un outil pratique qui permet d'économiser du temps et de l'argent à trois endroits à la fois.

Dimensionner correctement les pistes, les espacements minimaux et les surfaces de cuivre

La base électrique de tout circuit imprimé est le layout du cuivre. C'est là que se décide si un circuit fonctionnera de manière fiable ou présentera des problèmes sous charge.

La largeur de la piste doit correspondre à la capacité de courant attendue. À titre indicatif : sur une couche externe avec 35 µm de cuivre, une piste de 0,3 mm de large supporte environ 1 A avec un échauffement modéré ; sur les couches internes, cette valeur est nettement inférieure en raison d'une moins bonne évacuation de la chaleur. Pour des conceptions robustes, il est recommandé d'utiliser un calculateur IPC 2221 plutôt que de se fier uniquement à des valeurs empiriques.

Les espacements de tension et les lignes de fuite sont particulièrement importants pour les circuits fonctionnant à des tensions plus élevées. Par exemple, si l'on utilise du 230 V, les espacements minimaux entre les pistes sous tension doivent être nettement plus grands que pour une simple logique en 3,3 V. Les valeurs concrètes dépendent de la classe d'isolation, du degré de pollution et de la norme applicable, généralement l'IPC 2221 ou, pour les applications liées à la sécurité, la CEI 60950 ou la CEI 62368.

Les surfaces de cuivre et les plans de masse doivent être réalisés de manière aussi continue et étendue que possible. Une disposition en étoile de la masse, où tous les courants de retour passent par un point central, a fait ses preuves pour les circuits mixtes analogiques et numériques afin d'éviter les couplages. En revanche, pour les layouts purement numériques avec des fréquences de commutation élevées, un plan de masse continu sous les couches de signaux est généralement le meilleur choix, car il offre des chemins de retour de courant définis avec une faible inductance.

Les chemins de retour de courant sont souvent sous-estimés. Tout signal haute fréquence cherche le chemin de moindre résistance pour retourner à la source, idéalement directement sous la piste de signal sur le plan de masse adjacent. Si ce plan de masse est interrompu, par exemple par une découpe pour un composant, le courant de retour doit emprunter un détour, ce qui dégrade l'intégrité du signal et affecte négativement les propriétés CEM.

Conseils pratiques

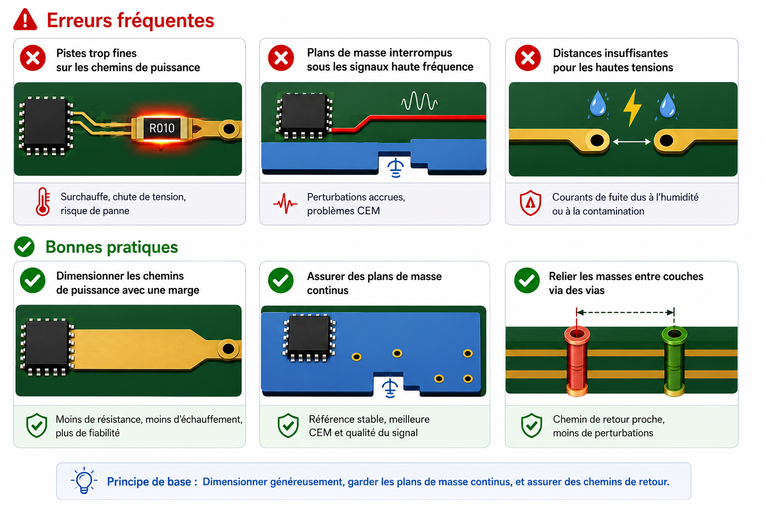

Les erreurs fréquentes dans ce domaine sont des pistes trop fines dimensionnées pour les chemins de puissance, des plans de masse interrompus sous les signaux haute fréquence, ainsi que des espacements trop faibles pour les tensions plus élevées, qui fonctionnent en conditions normales mais peuvent déjà entraîner des courants de fuite en présence d'humidité ou de pollution.

Il est recommandé de dimensionner les chemins de puissance critiques avec une marge de sécurité, de réaliser les plans de masse de manière cohérente et, pour chaque signal qui change de couche via des vias, de prévoir un via de masse d'accompagnement à proximité immédiate afin que le chemin de retour du courant ne soit pas interrompu.

Optimiser les perçages, les vias et le placement des composants

Les diamètres de perçage doivent s'orienter sur les valeurs standard du fabricant. Les processus de fabrication modernes avec perçage mécanique permettent aujourd'hui des diamètres intérieurs jusqu'à environ 0,15 mm par pas de 0,05 mm, mais les perçages inférieurs à 0,3 mm sont déjà considérés par de nombreux fabricants comme des perçages de petite taille avec une efficacité de processus moindre. Cela n'entraîne pas nécessairement un supplément de prix, mais a un impact sur les délais d'exécution et le rendement, car les forets plus petits travaillent plus lentement et s'usent plus rapidement. Pour une conception robuste et économique, il est donc recommandé de dimensionner les perçages avec au moins 0,3 mm dans la mesure du possible et de n'utiliser des diamètres plus petits que là où l'espace l'exige impérativement.

En ce qui concerne les types de vias, on distingue les vias standard traversants métallisés, les vias borgnes qui ne relient qu'une couche externe à une couche interne, et les vias enterrés qui se trouvent entièrement à l'intérieur de l'empilement des couches. Les vias borgnes et enterrés permettent un placement plus dense des composants, mais augmentent sensiblement les coûts de fabrication et ne devraient être utilisés que lorsque les vias standard ne permettent pas de résoudre les contraintes d'espace.

Les distances entre les perçages, les tailles de pastilles et la surface de cuivre environnante doivent correspondre aux spécifications du fabricant, sinon des messages d'erreur apparaîtront lors de la vérification des règles de conception (DRC). L'orientation des composants est importante pour l'assemblage automatique : les composants polarisés doivent être orientés de manière aussi uniforme que possible afin que l'assembleur puisse les placer en une seule passe, plutôt que de devoir rééquiper la machine de placement à plusieurs reprises.

La soudabilité est étroitement liée à la conception des pastilles. Des pastilles de soudure trop petites pour des composants à masse thermique élevée conduisent souvent à des soudures froides. Inversement, une surface de cuivre trop grande sous un composant peut dissiper la chaleur si rapidement qu'une qualité de joint de soudure suffisante n'est pas atteinte lors du soudage par refusion. Dans ce cas, un découplage thermique par de fines languettes de cuivre pour relier de grandes surfaces à de petites pastilles de soudure est utile.

La stabilité mécanique concerne principalement les connecteurs et les composants lourds. Ceux-ci doivent être ancrés mécaniquement en plus, par exemple par des trous de fixation supplémentaires ou des clips de maintien mécaniques, car les simples joints de soudure peuvent se rompre sous contrainte mécanique en fonctionnement. Les trous de montage pour le boîtier doivent être définis tôt dans le layout, car les modifications ultérieures entrent souvent en collision avec les composants.

Erreurs typiques

Parmi les erreurs les plus courantes, on trouve des composants placés trop près les uns des autres, ce qui rend l'assemblage automatique difficile, l'absence de découplage thermique pour les petites pastilles de soudure, ainsi que des connecteurs insuffisamment ancrés qui peuvent céder mécaniquement en utilisation sur le terrain.

Recommandations pratiques

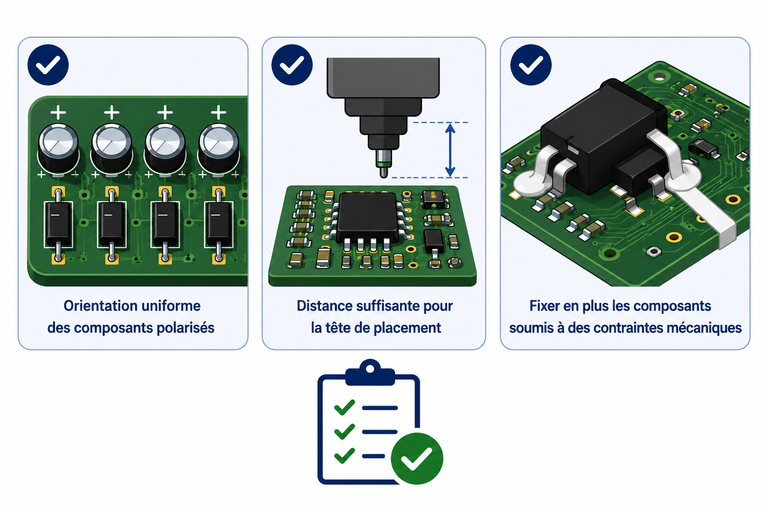

Avant de finaliser le layout, vérifiez si tous les composants polarisés sont orientés de manière uniforme, s'il y a suffisamment d'espace pour la tête de placement et si les composants soumis à des contraintes mécaniques sont fixés en plus.

Ne pas oublier le masque de soudure, l'impression de l'assemblage et les points de test

Le masque de soudure protège le cuivre de l'oxydation et empêche les ponts de soudure entre des pastilles très proches. Pour les pas très fins, comme sur les boîtiers QFN ou BGA modernes, des dégagements suffisants autour de chaque pastille sont importants afin que le masque de soudure ne relie ou ne recouvre pas involontairement les pastilles. Des languettes trop étroites entre les ouvertures du masque de soudure sont une cause fréquente de ponts de soudure, qui ne sont détectés qu'au contrôle optique final.

L'impression de l'assemblage doit représenter toutes les désignations de référence de manière lisible et sans chevauchement avec les composants ou les perçages, car elle sert à la fois à la recherche manuelle d'erreurs et au contrôle final. Les marquages de polarité pour les diodes, les condensateurs électrolytiques et les connecteurs doivent être clairs et encore visibles après l'assemblage, et ne doivent pas disparaître sous le composant.

Les points de test sont souvent oubliés, mais ils sont indispensables pour la mise en service ultérieure et pour un test en circuit (ICT). Les tensions d'alimentation importantes, les signaux critiques et les lignes de commande doivent disposer de points de test facilement accessibles. Pour le test fonctionnel en production en série, une planification réfléchie des points de test réduit considérablement l'effort de test et facilite la maintenabilité en cas de réparation, car les techniciens n'ont pas à chercher les points de mesure.

Vérifier le Design Rule Check et les données Gerber avant la fabrication

Le Design Rule Check, ou DRC, est la dernière instance de contrôle automatisée avant l'exportation. Il vérifie les règles électriques telles que les courts-circuits, les réseaux ouverts et les connexions manquantes, ainsi que les règles mécaniques telles que les espacements minimaux, les largeurs de pistes et les tailles de perçages. Un DRC sans message d'erreur est une condition préalable fondamentale avant même d'envisager l'exportation des données de fabrication.

Lors de la génération des données Gerber, il est recommandé d'utiliser le format étendu RS 274X, car il contient directement les informations d'ouverture et est moins sujet aux erreurs que les formats plus anciens. Après l'exportation, chaque couche individuelle doit être contrôlée dans un visualiseur Gerber. Assurez-vous particulièrement que toutes les couches de cuivre, le masque de soudure, l'impression de l'assemblage et les données de perçage sont complets et dans le bon ordre des couches.

Les données de perçage sont souvent exportées séparément des données Gerber sous forme de fichier Excellon et doivent être vérifiées séparément, notamment en ce qui concerne les unités, car une confusion entre les pouces et les millimètres entraîne des perçages positionnés de manière totalement incorrecte. Les erreurs typiques lors de l'exportation sont des couches manquantes, des calques de fichiers de perçage mal attribués et des couches internes oubliées pour les circuits imprimés multicouches.

Avant le téléchargement des données de fabrication, un dernier contrôle doit être effectué : la taille de la plaque et le nombre de couches correspondent-ils à la commande, toutes les couches sont-elles complètes et la vue d'ensemble dans le visualiseur Gerber s'ouvre-t-elle comme le layout dans le logiciel de développement ? Ce dernier contrôle prend quelques minutes, mais évite les erreurs les plus courantes et les plus coûteuses.

Erreurs de layout typiques issues de la pratique et comment les éviter

Le tableau suivant présente dix erreurs qui surviennent régulièrement dans la pratique, avec pour chacune la cause, l'effet et la stratégie d'évitement.

Liste de contrôle pour la conception de PCB avant la commande

La liste de contrôle suivante doit être parcourue point par point immédiatement avant le téléchargement des données de fabrication.

1. DRC terminé sans message d'erreur

2. Tous les réseaux du schéma électrique ont été vérifiés par rapport au layout

3. Largeurs de pistes pour les chemins de puissance calculées en fonction de la capacité de courant

4. Espacements minimaux respectés conformément à la classe de tension

5. Plans de masse réalisés sans interruptions inutiles

6. Chemins de retour de courant contrôlés pour les signaux critiques

7. Diamètres de perçage dans les limites des valeurs standard du fabricant

8. Types de vias et placement coordonnés avec le processus de fabrication

9. Tailles de pastilles et surfaces de soudure vérifiées pour les composants utilisés

10. Découplage thermique prévu sur les pastilles de soudure critiques

11. Orientation des composants uniformisée pour l'assemblage automatique

12. Composants soumis à des contraintes mécaniques ancrés en plus

13. Trous de montage vérifiés par rapport au boîtier

14. Dégagements du masque de soudure contrôlés pour les pas fins

15. Impression de l'assemblage placée de manière lisible et sans chevauchements

16. Marquages de polarité visibles même après l'assemblage

17. Points de test présents pour les tensions d'alimentation et les signaux critiques

18. Panélisation coordonnée avec le fabricant, si pertinent

19. Données Gerber exportées complètement au format RS 274X

20. Fichier de perçage exporté séparément et unités contrôlées

21. Toutes les couches vérifiées visuellement dans le visualiseur Gerber

22. Nombre de couches et taille de la plaque vérifiés par rapport à la commande

Conclusion

Développer un circuit imprimé en tenant compte des contraintes de fabrication ne commence pas seulement lors de l'exportation des données Gerber, mais dès la conception du circuit. Celui qui planifie dès le départ les largeurs de pistes, les espacements minimaux, les surfaces de cuivre et les chemins de retour de courant évite les problèmes électriques avant même qu'ils n'apparaissent dans le layout. Celui qui, en plus, planifie soigneusement les perçages, les vias, le placement des composants, le masque de soudure et les points de test réduit considérablement le risque de questions du fabricant et d'erreurs de fabrication coûteuses. Le Design Rule Check final et un contrôle approfondi des données de fabrication dans le visualiseur Gerber constituent la dernière sécurité avant le téléchargement.

En résumé, il apparaît que la conception de PCB adaptée à la fabrication n'est pas une étape de travail supplémentaire à la fin du projet, mais une façon de penser qui accompagne l'ensemble du processus de développement. Elle fait gagner du temps, réduit les coûts et augmente la probabilité que le premier prototype fonctionne déjà. Les fabricants professionnels de circuits imprimés soutiennent ce processus en publiant ouvertement leurs règles de conception et tolérances de fabrication, fournissant ainsi aux développeurs une base fiable pour leur propre analyse DFM.
