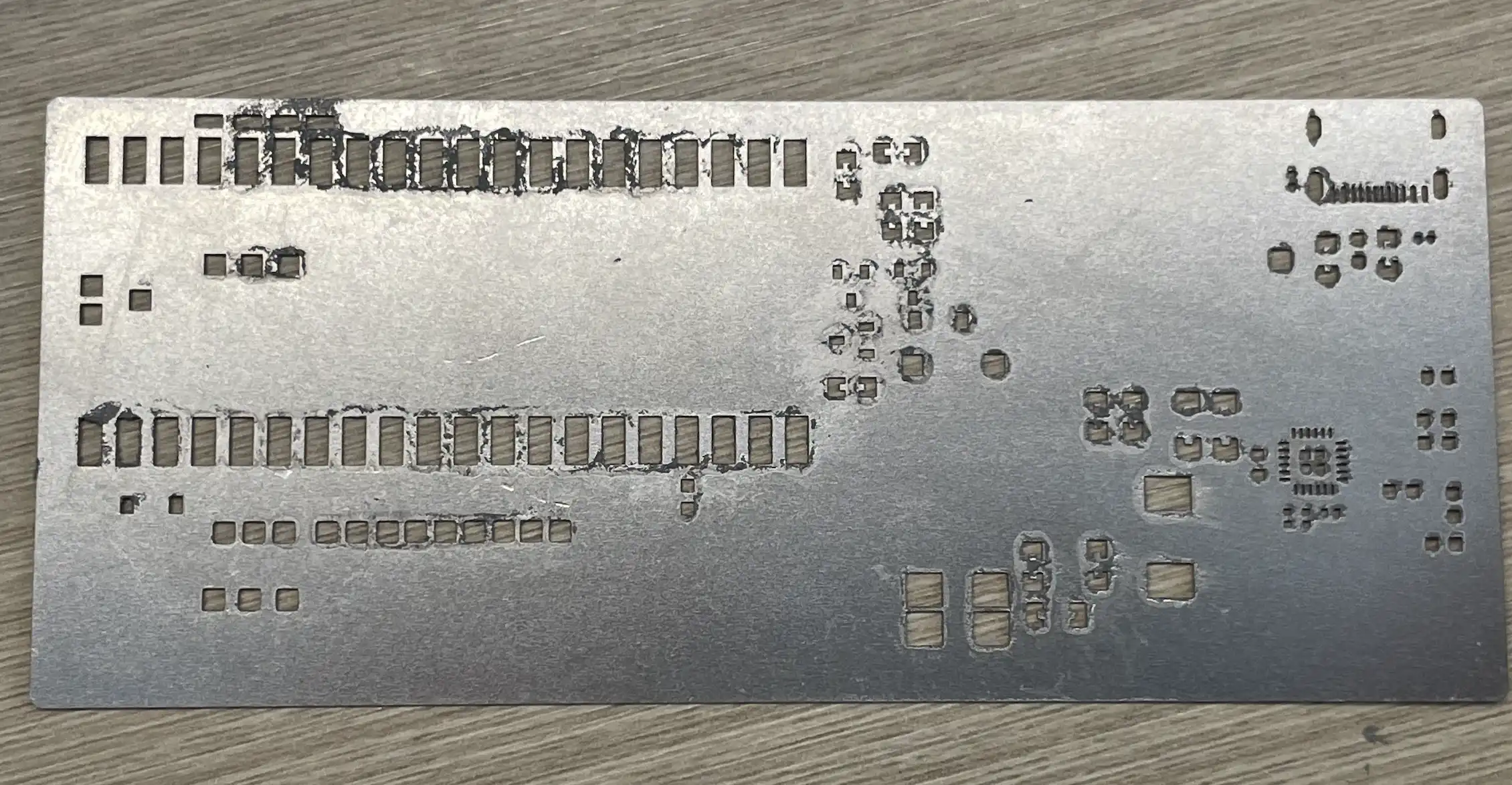

O que é um Estêncil SMT?

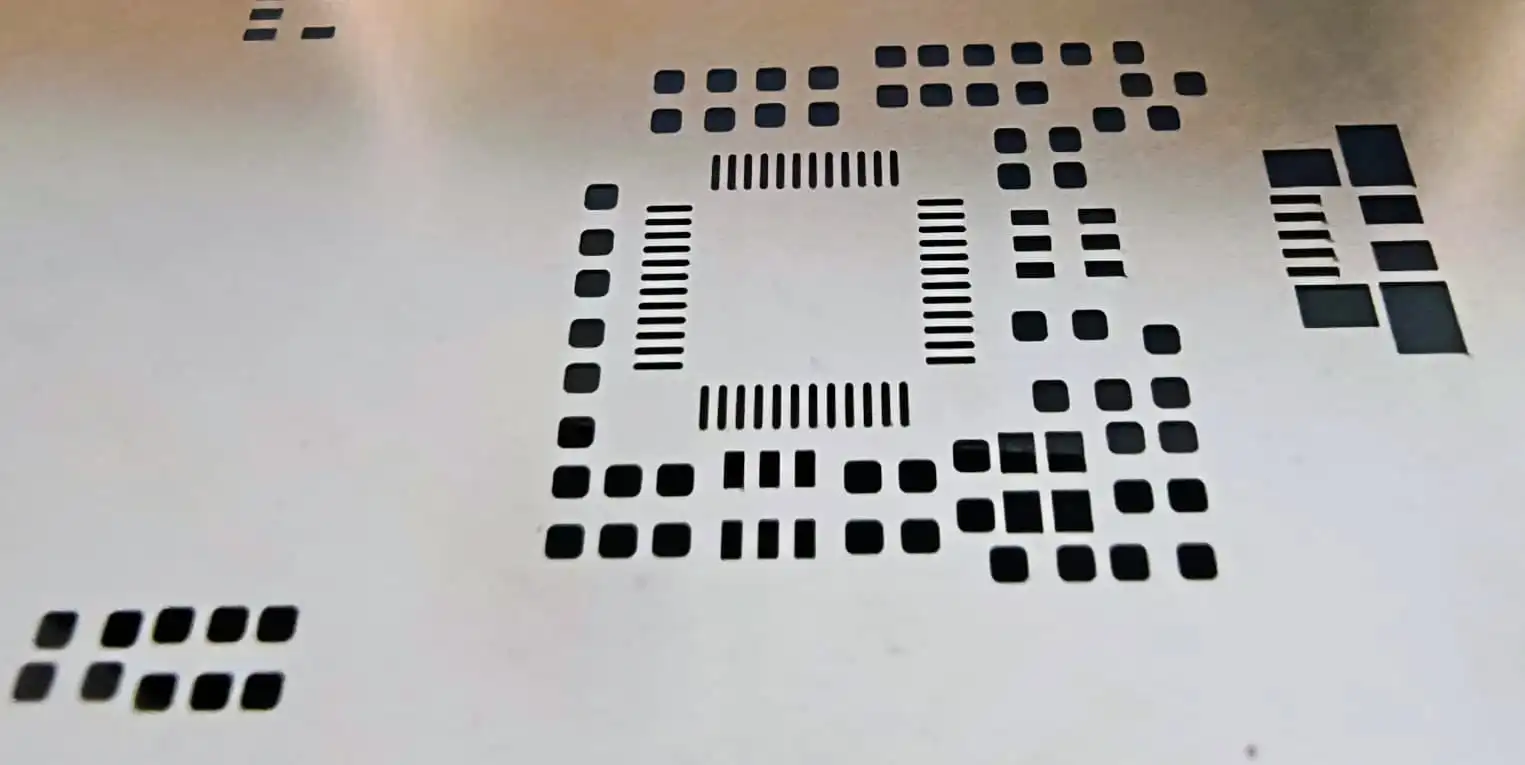

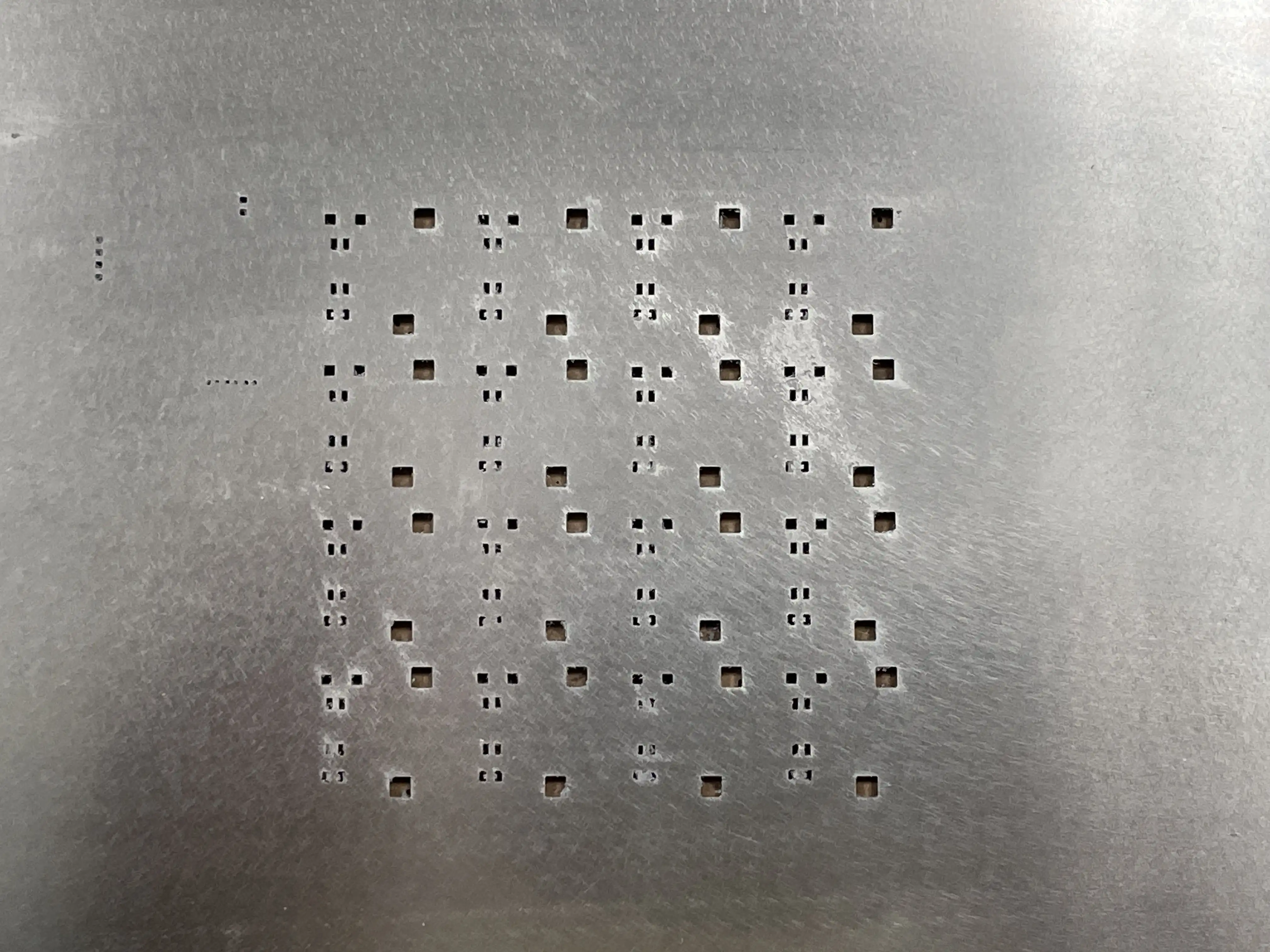

SMT stencil, também denominado stencil para PCB, é um stencil de aço inoxidável de precisão utilizado na montagem de PCBs. Apresenta orifícios cortados por laser alinhados com as pads do PCB para garantir uma deposição precisa e consistente de pasta de solda, minimizando defeitos como pontes ou desalinhamentos e permitindo uma montagem de PCB fiável e de alta qualidade.
Visão Geral do Estêncil JLCPCB
O serviço de stencil para PCB é uma das primeiras e mais maduras linhas de produção desenvolvidas após o nosso serviço de prototipagem de PCB, confiado por milhões de engenheiros em todo o mundo. Para garantir uma impressão SMT consistente e precisa, investimos continuamente em equipamentos de fabricação avançados, incluindo mais de 30 máquinas de corte a laser de alta precisão, e utilizamos aço inoxidável 304 HTA com tolerâncias rigorosas de até ±0,003 mm.
Especializamo-nos em tecnologia de estêncil recortado a laser de precisão, suportando aplicações tanto de pasta de solda como de adesivo (cola vermelha) para montagem de PCB de alta qualidade. A JLCPCB oferece uma vasta gama de opções de personalização de estênceis para placas de circuito, tais como estênceis com moldura e sem moldura, estênceis em degrau, nano-revestimento, eletropolimento e adesivo resistente a ultrassons. Estas melhorias aumentam a libertação da pasta de solda, elevam o rendimento na primeira passagem em SMT e otimizam o desempenho de impressão para PCBs de tecnologia mista e alta densidade.
Tipos de Estênceis JLCPCB
A máscara de montagem superficial pode ser categorizada pelo tipo de estrutura da máscara e pelo processo de fabricação.
Classificação por Estrutura de Stencil
Esta categoria foca-se em determinar se o estêncil possui uma moldura ou como é suportado.

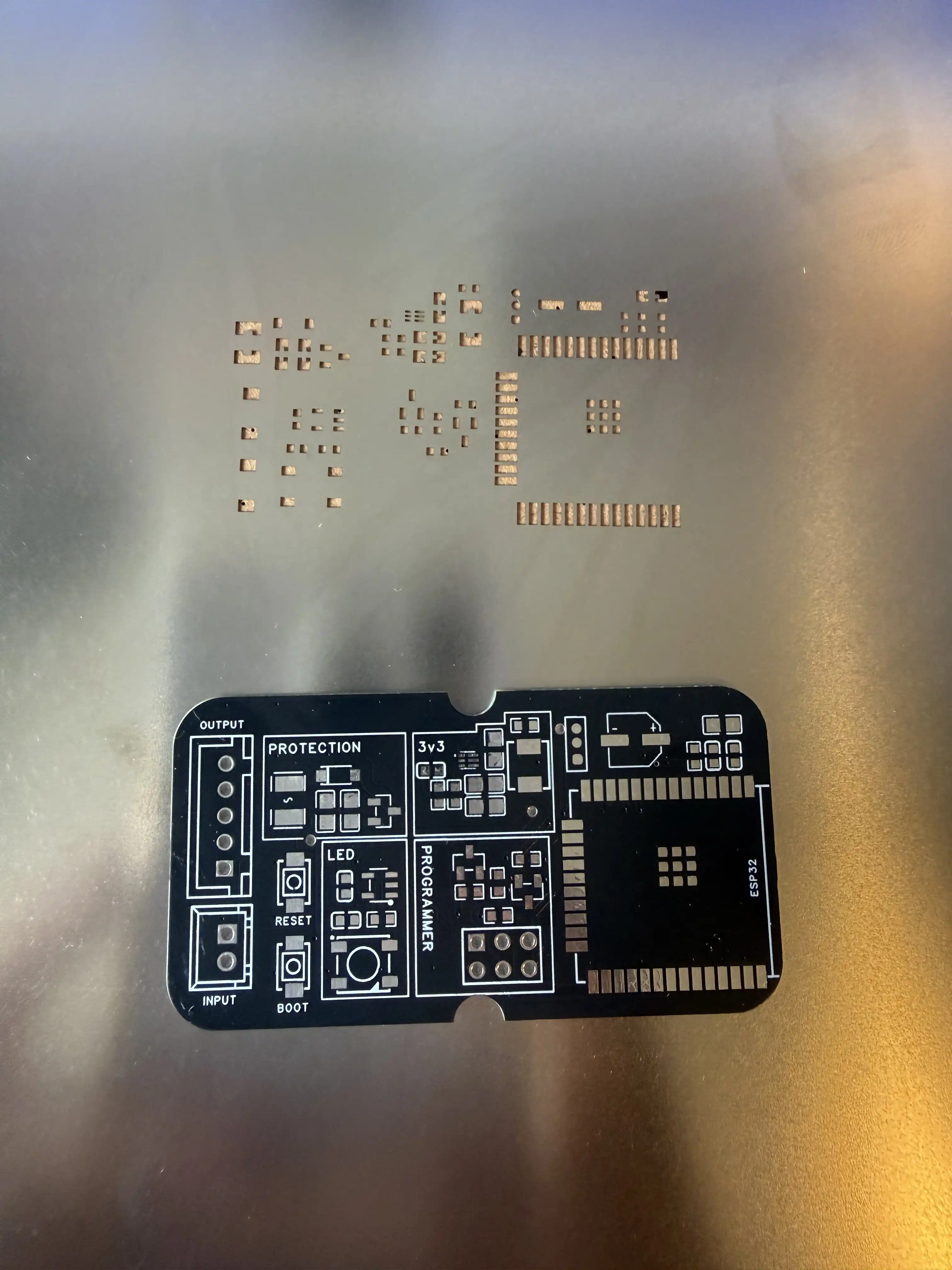

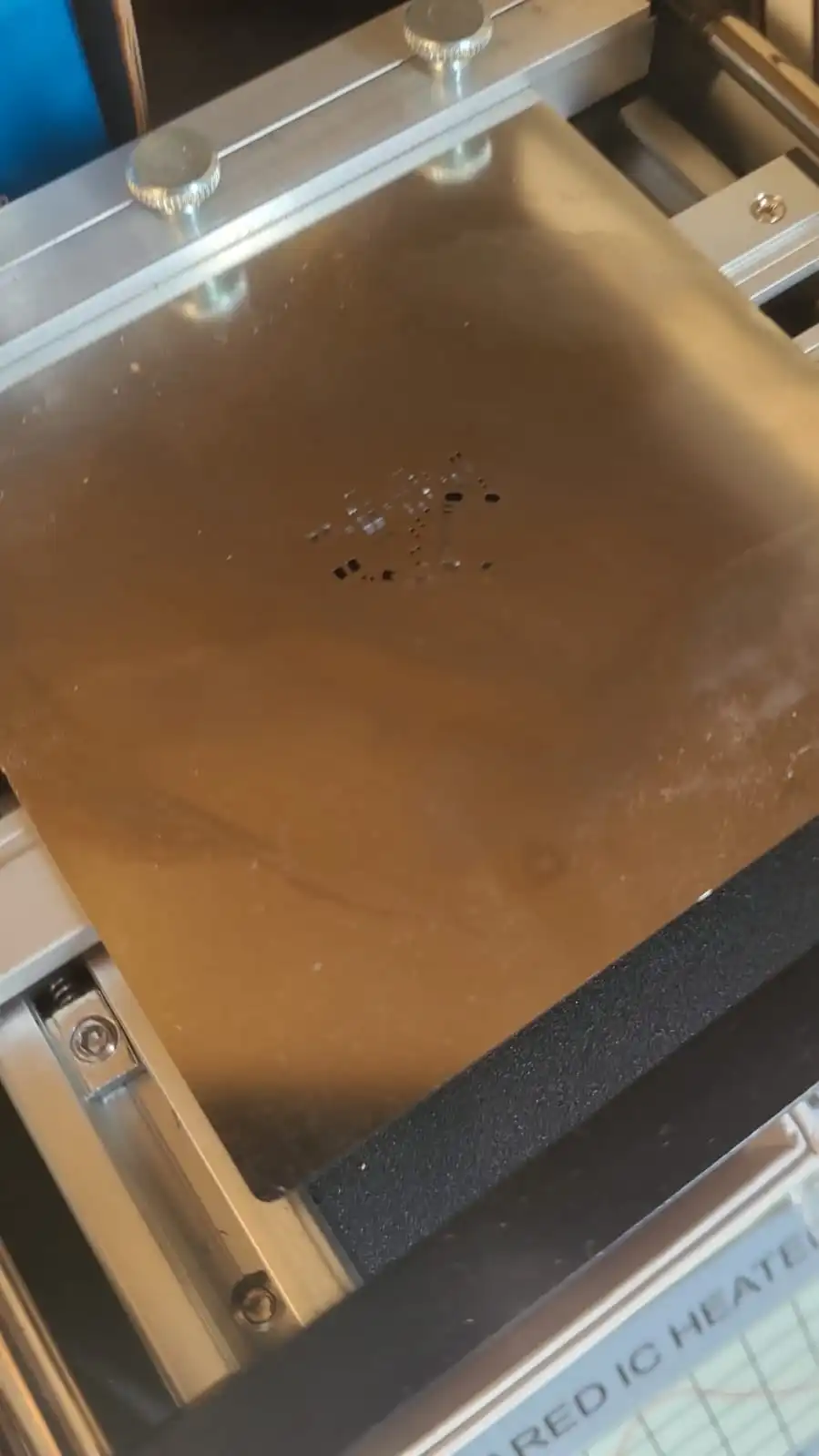

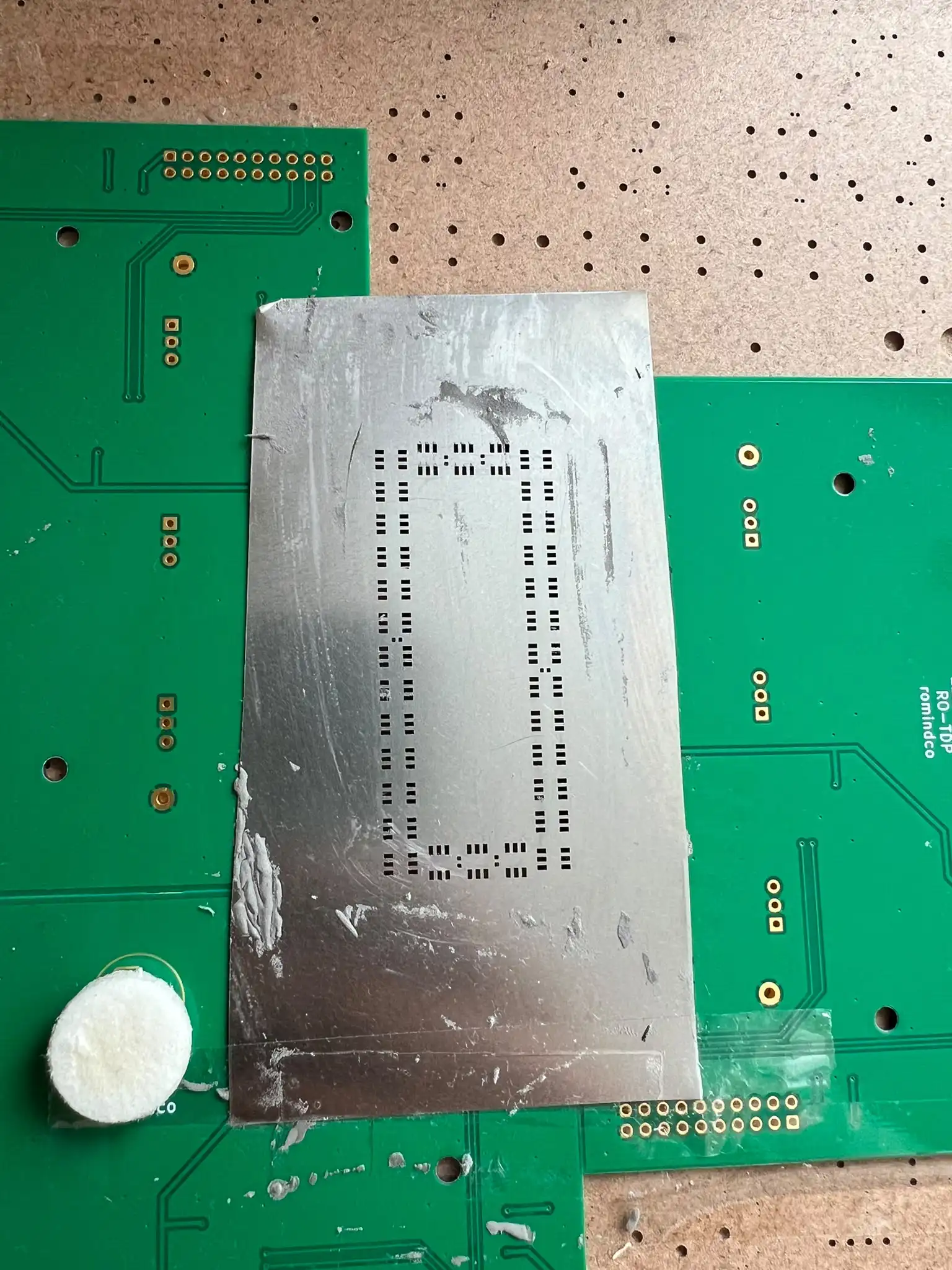

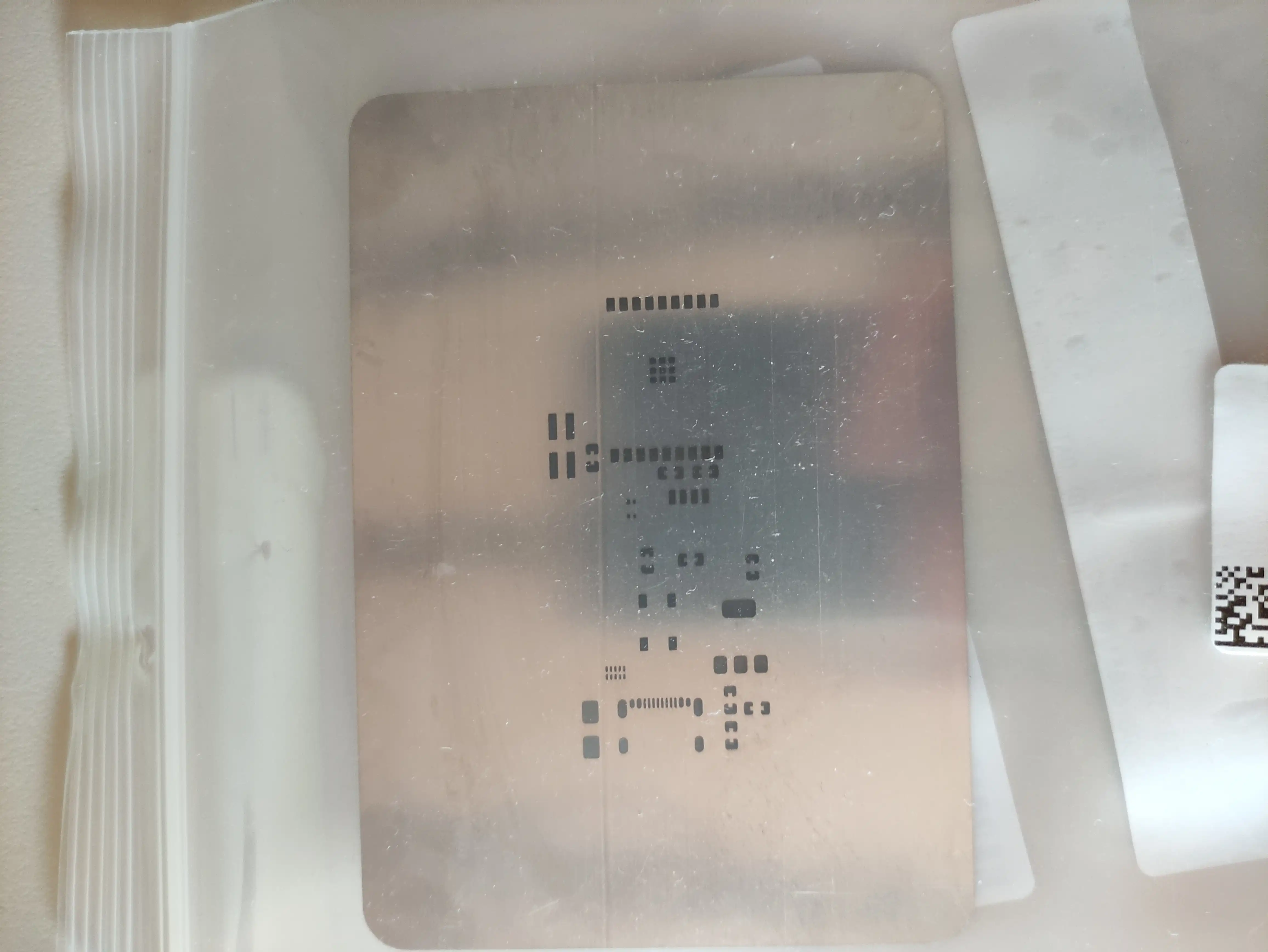

• Folha de aço inoxidável autónoma sem moldura
• Mais flexível e que poupa espaço
• Ideal para pequenas séries ou montagem manual
• O estêncil está fixo numa armação de alumínio ou aço
• Fácil de manusear e posicionar com precisão
• Adequado para máquinas de colocação automática (pick-and-place)
Classificação por Processo e Acabamento de Superfície
Capacidades de Fabrico de Estênceis da JLCPCB
Recursos | Capacidades |
|---|
Tipos de Estêncil | Estrutura e Sem Estrutura |
Material do Estêncil | Aço inoxidável 304 HTA |
Tamanho Mínimo da Abertura | >0,08mm |
Tolerância de Corte | ±0,003mm |
Tecnologia de Corte | Corte a Laser de Precisão |
Capacidades de Fabricação | Mais de 30 máquinas de corte a laser LPKF em operação |
Formatos de Arquivos de Estêncil | Arquivos Gerber (com camadas de pasta de solda), DXF |
Nano-revestimento | Disponível para todos os tipos de estênceis. |
Estêncil de Passo | Disponível apenas para estênceis com estrutura. |
Adesivo resistente a ultrassom | Disponível apenas para estênceis com estrutura. |
Tempo de Construção | Tempo de construção mais rápido: 12 horas Nota: O tempo de construção final pode variar com base nas especificações do estêncil selecionado e no tempo de confirmação do pedido. |
Entrega do Estêncil | Se você encomendar estênceis com PCBs, o tamanho do estêncil até 280mm × 280mm pode ser enviado junto com os PCBs. No entanto, se você escolher envio expresso (por exemplo, DHL, FedEx), o estêncil com tamanho superior a 280mm × 280mm será enviado separadamente. |
Como Encomendar Máscara para PCB em 3 Opções na JLCPCB?
