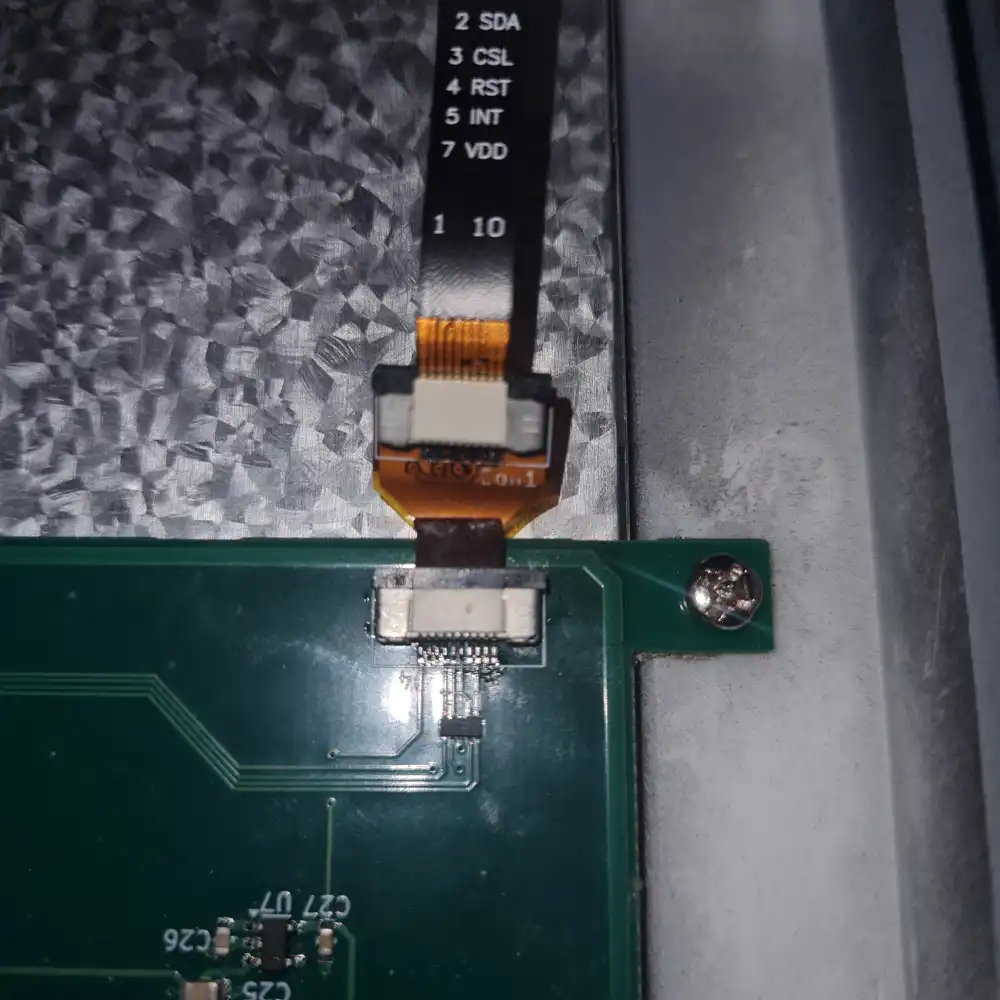

O que é um PCB Flexível?
Um PCB Flexível (também chamado deflex PCB ou FPC) é um tipo de circuito impresso que pode dobrar, flexionar e torcer sem partir. Ao contrário dos circuitos rígidos, os PCBs flexíveis são concebidos para se adaptar a espaços reduzidos e ambientes dinâmicos, tornando-os ideais para dispositivos eletrónicos compactos e leves.
Como os PCBs Flexíveis se Diferenciam dos PCBs Rígidos
Os PCBs rígidos são fabricados com substratos FR4, o que os torna rígidos e pouco adaptáveis a espaços reduzidos. Os PCBs flexíveis, por outro lado, utilizam substratos de poliimida, permitindo que a placa dobre e torça sem sofrer danos. As camadas condutoras de cobre transportam os sinais através do material base, enquanto as coverlays ou revestimentos conformes garantem durabilidade. Graças a essa flexibilidade, os FPCs economizam espaço, resistem melhor à vibração e permitem soluções de embalagem 3D que os PCBs rígidos simplesmente não conseguem oferecer.
Estrutura e Propriedades de um PCB Flexível
A estrutura de um PCB Flexível é baseada em substratos finos e dobráveis, como poliimida (PI) ou PET, que proporcionam excelente flexibilidade mecânica e resistência térmica. A folha de cobre é laminada sobre o substrato para formar as trilhas condutoras, enquanto as coverlays ou solder masks protegem os circuitos. Dependendo da aplicação, stiffeners podem ser adicionados em áreas específicas para reforçar conectores ou pontos de fixação, sem comprometer a flexibilidade geral da placa.
Os PCBs Flexíveis combinam adaptabilidade mecânica com fiabilidade elétrica. Podem ser dobrados, flexionados ou torcidos para se ajustarem a dispositivos compactos ou de formas irregulares, mantendo sempre um desempenho elétrico estável.
- Alta Flexibilidade – suporta dobragens repetidas sem danos.
- Leveza e Espessura Reduzida – economiza espaço e reduz o peso total do dispositivo.
- Durabilidade – resistente a vibrações, stress térmico e movimentos dinâmicos.
- Versatilidade de Design – suporta layouts complexos com menos conectores e cabos.
Vantagens dos PCBs Flexíveis
Considerações de Design para PCBs Flexíveis
Raio de Dobra e Número de Camadas
- O raio mínimo de dobra define quão apertadamente um PCB flexível pode ser dobrado sem provocar fissuras ou delaminação. Este parâmetro depende tanto do número de camadas quanto do tipo de material. De modo geral, quanto maior o número de camadas, menor a flexibilidade; por isso, projetos que exigem dobras frequentes devem minimizar a contagem de camadas.
Seleção de Materiais
Roteamento de Trilhas e Design dePads
Aplicações Comuns dos PCBs Flexíveis
Eletrónica de Consumo
- Os PCBs flexíveis são amplamente utilizados em smartphones, wearables e computadores portáteis para poupar espaço e permitir designs ultrafinos. Ao possibilitar a ligação de componentes em espaços mais reduzidos, os FPCs tornam viáveis dispositivos compactos e leves.
Dispositivos Médicos
Eletrónica Automóvel
Aeroespacial e Aviação
Capacidades de Fabrico de PCBs Flexíveis da JLCPCB
Recursos | Capacidades |
|---|
Dimensões Mínimas | Sem limite.Painel recomendado se a dimensão for< 20 × 20 mm. |
Dimensões Máximas | Padrão:234 × 490 mm Limite absoluto:250 × 600 mm comedge rails |
Tolerância Dimensional | Precisão dimensional:±0,1 mm / ±0,05 mm (custo adicional) |
Cor da Coverlay | Cores disponíveis:Amarelo / Preto / Branco / Transparente |
Acabamento de Superfície | ENIG– Espessura:1 μ” / 2 μ” |
Tamanho/Diâmetro Mínimo da Via | ①Padrão:0,15 mm / 0,35 mm ②Extremo:0,10 mm / 0,30 mm (custo adicional) |
Slot Plated Mínimo: | 0,50 mm |
Slot Não Plated Mínimo: | Sem limite |
Anel Anular para PTH | ≥ 0,25 mm |
Largura/Escoamento Mínimos de Trilha | Limite absoluto:0,18 mm ②Cobre de 18 μm (0,5 oz): 3,5/3,5 mil ③Cobre de 35 μm (1 oz): 4/4 mil |
Material doStiffener | PI(0,1 mm, 0,15 mm, 0,20 mm, 0,225 mm, 0,25 mm) FR4(0,1 mm, 0,2 mm, 0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm) Aço Inoxidável(0,1 mm, 0,2 mm, 0,3 mm) Fitas 3M(tesa8854, 3M9077, 3M468) |
