O que é um PCB de Núcleo Metálico?

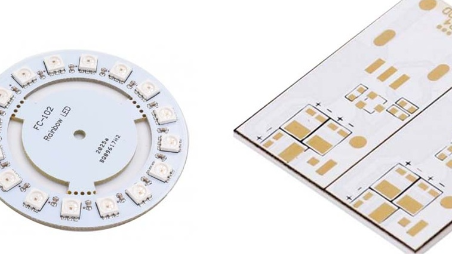

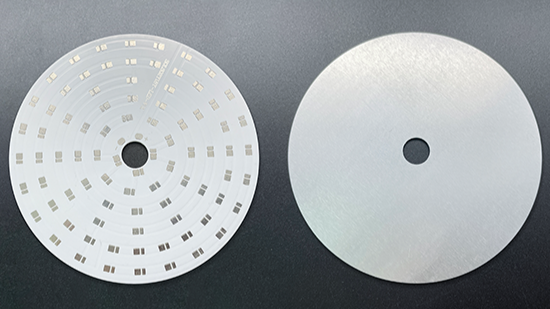

Um PCB de Núcleo Metálico (MCPCB) é um circuito impresso que integra uma base metálica — mais comummente alumínio, mas também cobre ou ligas de cobre — concebida para conduzir e dissipar calor de forma eficiente, afastando-o de componentes eletrónicos de alta potência. Ao contrário das placas FR4 padrão, os MCPCBs apresentam uma estrutura de três camadas: um substrato metálico termicamente condutor, uma camada dielétrica fina com elevada condutividade térmica mas isolamento elétrico, e uma camada superior de cobre com o circuito gravado. Esta construção não só melhora significativamente a gestão térmica e a estabilidade mecânica, como também permite maior densidade de potência e maior vida útil dos componentes.
Na JLCPCB, processos avançados de laminação e perfuração de alta precisão garantem excelente adesão entre camadas e resistência térmica mínima, resultando em MCPCBs fiáveis, duráveis e adequados para aplicações exigentes como iluminação LED, conversores de potência e eletrónica automóvel.
Os tipos mais comuns de núcleos metálicos utilizados em MCPCBs são alumínio e cobre, cada um com propriedades distintas adequadas para diferentes aplicações:
O alumínio é o material de núcleo metálico mais utilizado devido ao seu excelente equilíbrio entre condutividade térmica, leveza e custo-benefício. É ideal para iluminação LED, eletrónica de consumo e aplicações automóveis nas quais a dissipação de calor é crucial, mas o custo total deve permanecer reduzido.
O cobre oferece condutividade térmica superior em comparação com o alumínio, sendo adequado para aplicações de potência extremamente elevada ou alta frequência, onde é necessário o máximo de transferência de calor. Embora mais pesado e mais caro do que o alumínio, os núcleos de cobre são frequentemente preferidos em eletrónica de potência, aplicações de RF e sistemas aeroespaciais que exigem desempenho térmico e elétrico de topo.
Os Benefícios dos PCBs de Núcleo Metálico (MCPCB) da JLCPCB
Considerações de Design para PCBs de Núcleo Metálico
Seleção do Material do Núcleo
- A escolha entre alumínio e cobre afeta a condutividade térmica, o peso e o custo.
Espessura da Camada Dielétrica
Classificações de Condutividade Térmica
Aplicações Comuns de PCBs de Núcleo Metálico

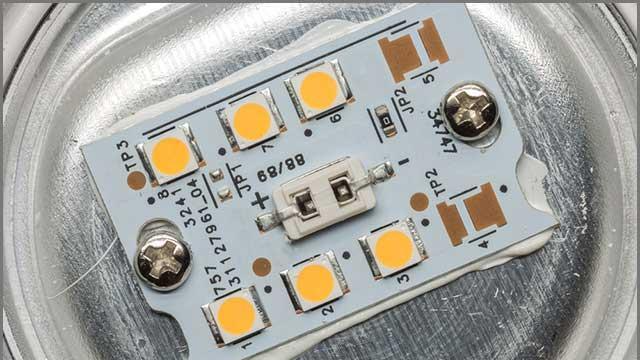

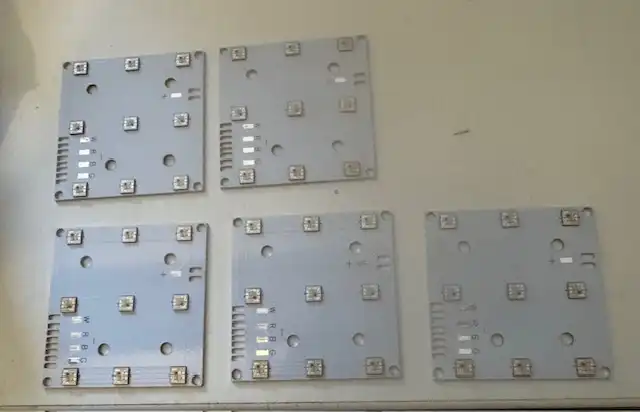

Sistemas de Iluminação LED
- A dissipação eficiente de calor mantém os LEDs frios, prolongando a sua vida útil e melhorando a estabilidade do brilho.
Eletrónica de Potência
Automóvel e Aeroespacial

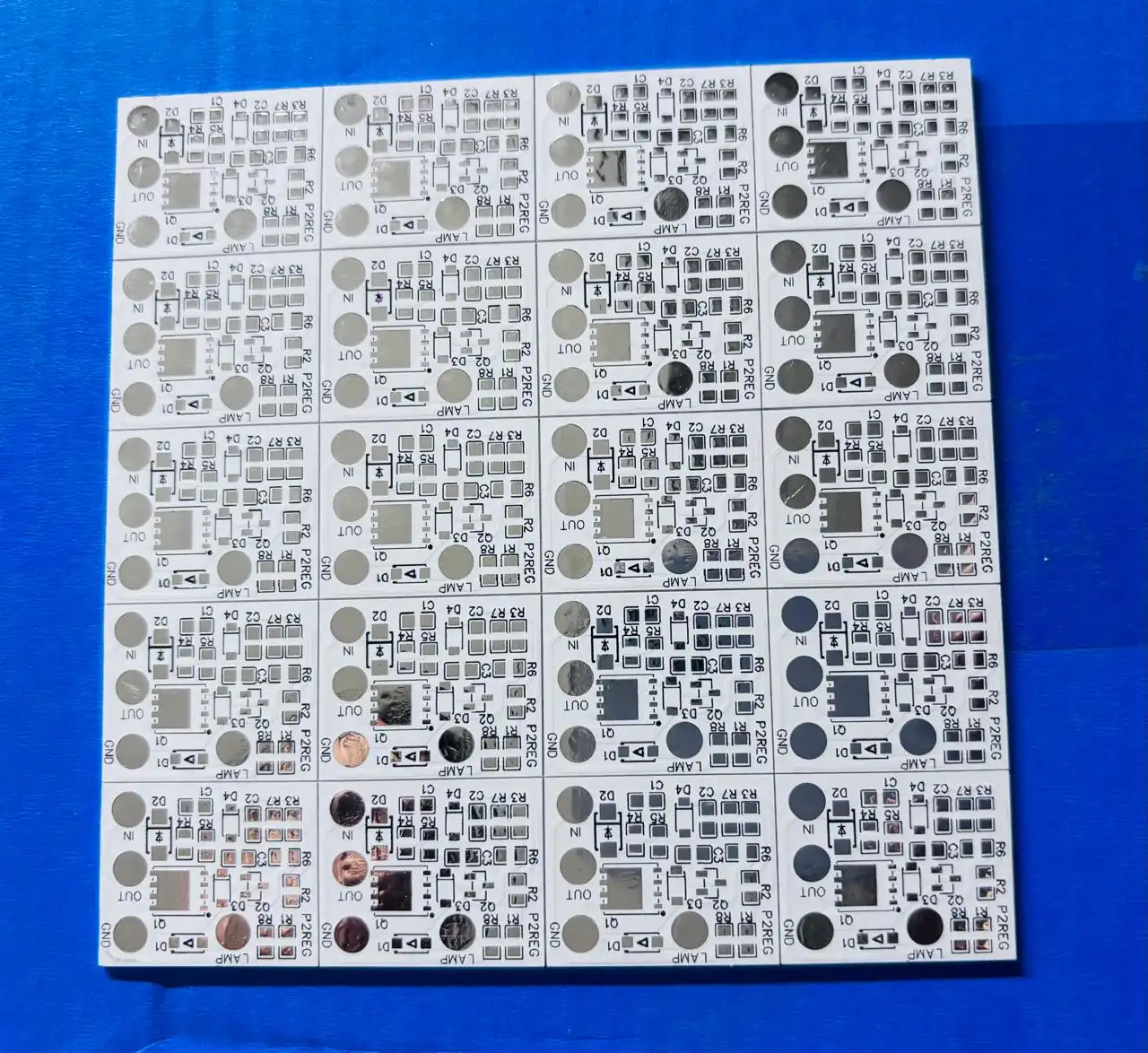

Capacidades de Fabricação de PCBs de Núcleo Metálico da JLCPCB

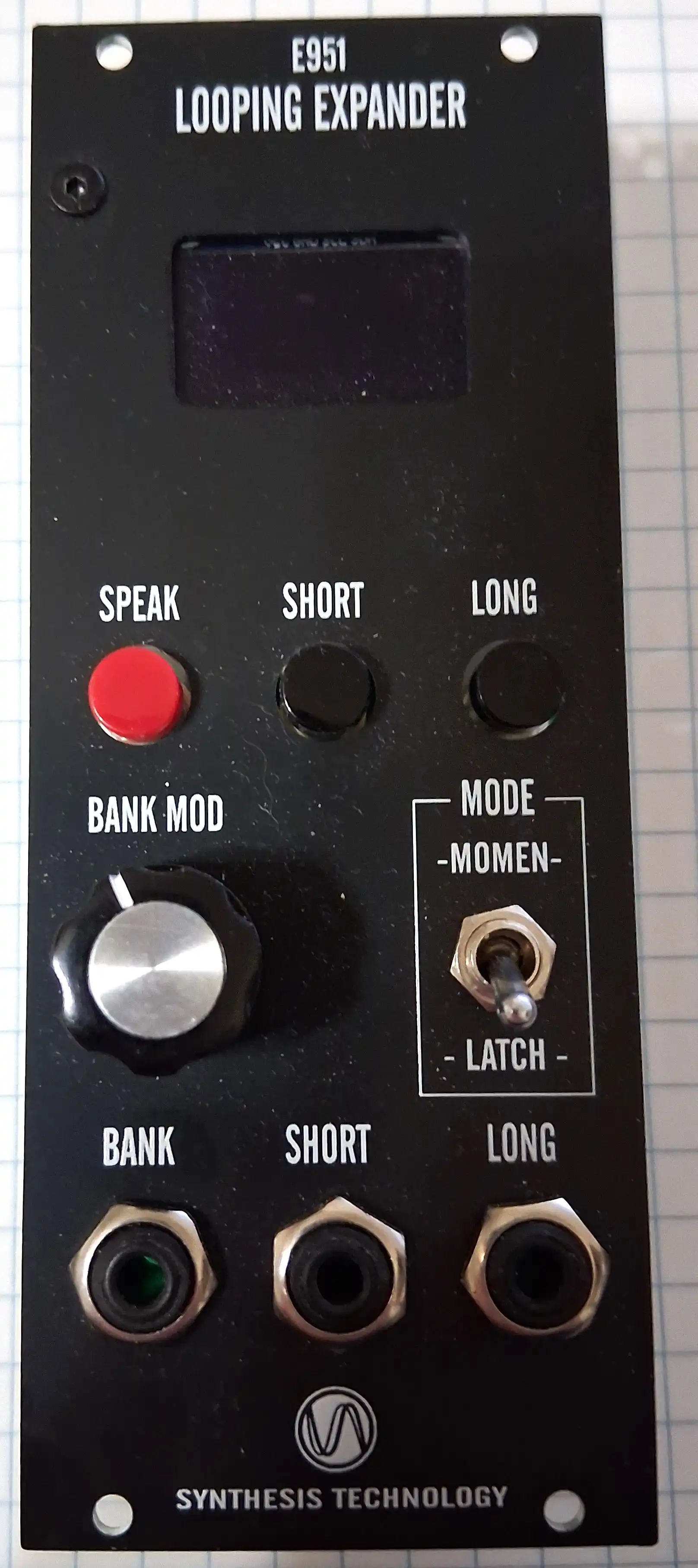

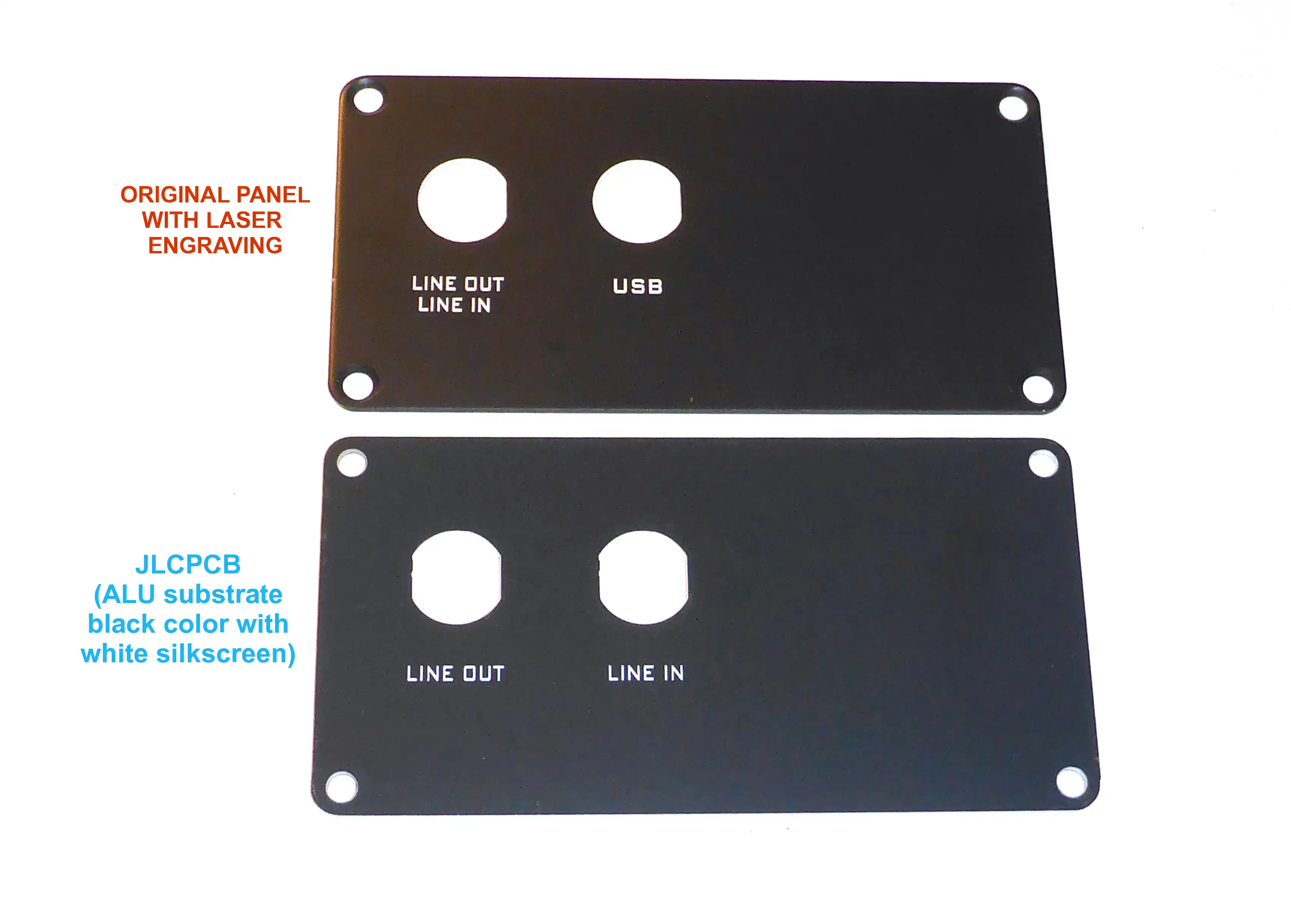

Recursos | Capacidades |
|---|
Diâmetro Mínimo de Furação | 0,65 mm (Núcleo de Alumínio) 1,0 mm (Núcleo de Cobre) |
Largura e Espaçamento Mínimos de Trilha | 0,10 / 0,10 mm (4 / 4 mil) |
Dimensões Mínimas | 5 × 5 mm |
Dimensões Máximas | 602 × 506 mm (Núcleo de Alumínio) 480 × 286 mm (Núcleo de Cobre) |
camada | 1 camada |
Espessura | 0,8 mm (apenas Alumínio), 1,0 mm, 1,2 mm, 1,6 mm |
Cor da Máscara de Solda | Branco, Preto |
Acabamento de superfície | HASL (Núcleo de Alumínio), OSP (Núcleo de Cobre) |
Espessura do Cobre | 1 oz |
NPTH | Todos os furos e recortes são não metalizados |
Furo escareado | ① Diâmetro do furo primário ≥ 0,3 mm ② Diâmetro principal do furo: 0,5–6,4 mm ③ Ângulo docountersink: 90°/135° ④ Espessura da placa ≥ 0,6 mm |
Certificação UL | JLC-8 (Apenas Alumínio) |
Porque escolher a JLCPCB como o seu fabricante de MCPCBs?
Como Encomendar PCBs de Núcleo Metálico da JLCPCB em 3 Passos Simples
