Resistores de Filme Fino vs. Filme Espesso: Principais Diferenças, Vantagens e Aplicações
20 min
- Resistores de Filme Espesso vs Filme Fino em Resumo
- Diferenças de Construção: Resistores de Filme Fino vs Filme Espesso
- Comparação de Desempenho: Resistores de Filme Fino vs Filme Espesso
- Comparação de Custos: Resistores de Filme Fino vs Filme Espesso
- Seleção de Aplicação: Resistores de Filme Espesso vs Filme Fino
- Quando Usar Resistores de Filme Espesso
- Quando Usar Resistores de Filme Fino
- Fornecimento de Resistores SMD para Montagem de PCB
- Erros Comuns na Seleção de Resistores
- Tipos de Resistores SMD Explicados
- Perguntas Frequentes sobre Resistores SMD
Principais Conclusões
- Use resistores de filme espesso como padrão para a maioria dos projetos. Eles são econômicos, robustos e ideais para pull-ups, limitação de corrente de LEDs, circuitos digitais e aplicações sujeitas a surtos.
- Escolha resistores de filme fino sempre que um resistor definir uma grandeza analógica, como um divisor de tensão, rede de referência, circuito de ajuste de ganho ou cadeia de sinal de detecção de corrente. Sua tolerância rigorosa e baixo TCR ajudam a manter a precisão da medição ao longo da temperatura e do tempo.
A maioria dos projetos de PCB usa resistores de filme espesso ou filme fino, mas escolher o errado pode levar a custos desnecessários — ou pior, erros de medição e deriva de temperatura.
Este guia explica as principais diferenças e mostra quando usar cada um com exemplos práticos e dados reais de engenharia.
Resistores de Filme Espesso vs Filme Fino em Resumo
Resistores de filme espesso são serigrafados, baratos e robustos — o padrão para cerca de 95% das posições.
Resistores de filme fino são depositados por sputtering e ajustados a laser para precisão: tolerâncias mais rigorosas, menor TCR, menor ruído e melhor estabilidade a longo prazo, normalmente a um custo 5 a 10 vezes maior.
Use filme fino apenas onde o resistor define uma grandeza analógica; use filme espesso para todo o resto.

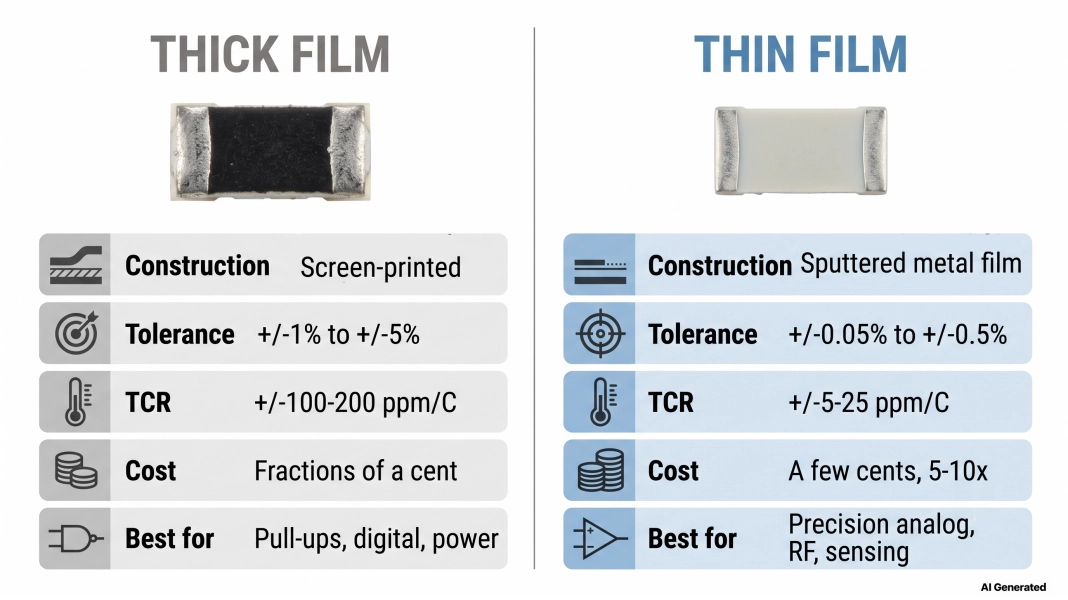

Figura: As diferenças entre resistores de filme espesso e filme fino
| Propriedade | Resistores de filme espesso | Resistores de filme fino |
|---|---|---|
| Deriva a longo prazo | Maior (centenas de ppm) | Muito baixa (dezenas de ppm) |
| Ruído de corrente (elétrico) | Maior | Muito baixo |
| Comportamento em frequência | Mais parasitas, menos ideal em RF | Mais limpo, preferido para RF |
| Tolerância a surtos/pulsos | Excelente | Pior (elemento fino) |
| Camada resistiva | Pasta serigrafada, ~10–100 µm | Filme metálico depositado por sputtering, ~0,1 µm |
Diferenças de Construção: Resistores de Filme Fino vs Filme Espesso
Tudo o que vem depois — tolerância, TCR, ruído e custo — remonta a como a camada resistiva é depositada.
Construção do Resistor de Filme Espesso — Pasta Serigrafada Queimada em Cerâmica
Um resistor de filme espesso é feito serigrafando uma pasta resistiva (geralmente uma mistura de óxido de rutênio, RuO₂, suspensa em frita de vidro) sobre um substrato cerâmico de alumina e, em seguida, queimando-o a cerca de 850 °C para que se funda em um filme durável de aproximadamente 10–100 µm de espessura.
O valor é definido grosseiramente pela pasta e pela geometria, e então ajustado com um corte a laser no filme. As terminações são impressas e revestidas. É um processo rápido, barato e de alto volume. Exatamente por isso, o filme espesso é o resistor de chip padrão que você encontrará na biblioteca de peças básicas da JLCPCB e em quase todas as placas.
Construção do Resistor de Filme Fino — Filme Metálico Depositado por Sputtering, Ajustado a Laser
Um resistor de filme fino é feito depositando por sputtering uma camada muito fina de liga metálica, tipicamente nicromo (NiCr) ou nitreto de tântalo, sobre um substrato cerâmico ou de silício sob vácuo. Esse filme tem apenas cerca de 0,1 µm de espessura, aproximadamente 100–1000 vezes mais fino que uma camada de filme espesso, e é foto-gravado e ajustado a laser para um valor rigoroso.
O filme metálico homogêneo é o que proporciona o baixo TCR, baixo ruído e tolerância rigorosa. As etapas de deposição a vácuo e ajuste são o que o torna mais caro.
Comparação de Desempenho: Resistores de Filme Fino vs Filme Espesso
É aqui que a decisão é realmente tomada. Abaixo estão as principais propriedades que separam os dois filmes, com números reais em cada uma.
Tolerância: ±1–5% vs ±0,05–0,5%
Tolerância é o quão próximo o valor entregue está do valor marcado, à temperatura ambiente, no primeiro dia. O filme espesso padrão fica em ±1% (E96) a ±5% (E24); você pode comprar filme espesso de ±0,5%, mas fica caro rapidamente. O filme fino rotineiramente entrega ±0,1%, ±0,05% ou até ±0,02%.
Se a precisão do seu circuito depende da razão ou valor absoluto de um resistor, digamos um divisor ou talvez uma rede de ganho, então a tolerância é o seu primeiro filtro. Se ele só precisa ser "cerca de 10 kΩ" (um pull-up), a tolerância quase não importa.
TCR — Coeficiente de Temperatura da Resistência
O TCR informa o quanto a resistência varia por grau de mudança de temperatura, em ppm/°C. O filme espesso fica em ±100 a ±200 ppm/°C; o filme fino em ±5 a ±25 ppm/°C, o que é uma ordem de grandeza melhor. E aqui está a armadilha: a tolerância é uma especificação do primeiro dia, à temperatura ambiente. O TCR é o que arruína você em campo, porque sua placa opera quente.
Exemplo (a deriva que consome suas contagens de ADC): Digamos que você tenha um divisor de resistores alimentando um ADC de 10 bits (faixa de 5 V, então 1 LSB é cerca de 4,9 mV). Suponha que a temperatura suba de 25 °C para 75 °C, perto de um regulador ou fora de uma caixa.
- Filme espesso a 100 ppm/°C:
100 ppm/°C × 50 °C = 5000 ppm = desvio de 0,5%.
Se os dois ramos do divisor não rastrearem juntos, o erro de saída pode variar de centenas de µV a alguns mV, ou na ordem de 5 LSBs, sem fazer nada de errado.
- Filme fino a 10 ppm/°C:
10 ppm/°C × 50 °C = 500 ppm = 0,05% é aproximadamente meio LSB.
Essa diferença de 10 vezes é toda a razão pela qual o filme fino existe. Uma comparação detalhada de 100 ppm/°C vs 10 ppm/°C é plotada abaixo.

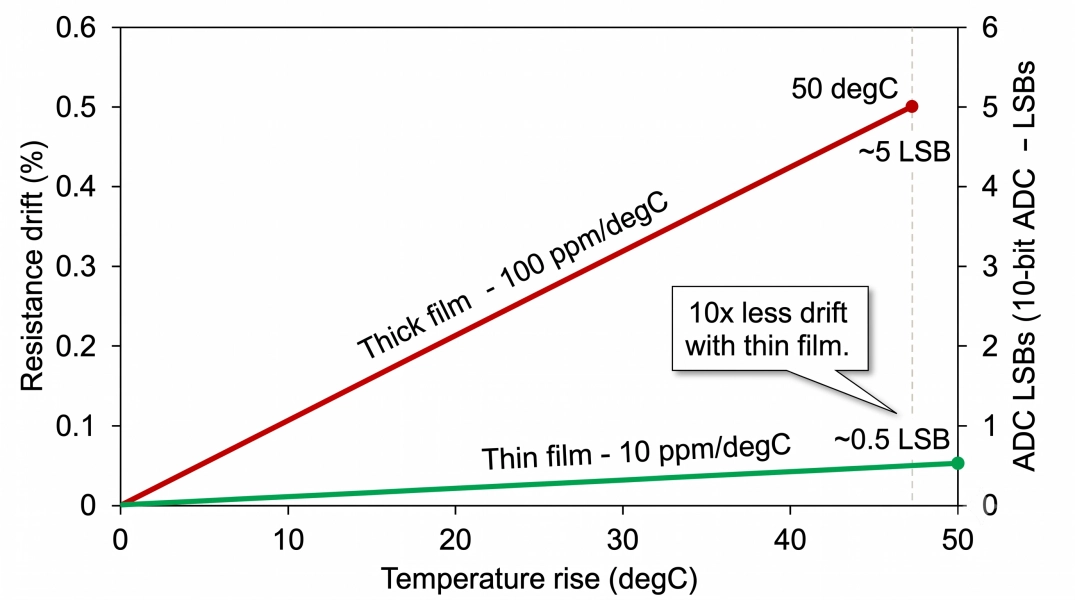

Figura: Gráfico de deriva de TCR do resistor comparando um resistor de filme espesso de 100 ppm/°C e um resistor de filme fino de 10 ppm/°C ao longo de um aumento de temperatura de 50 °C, mostrado como erro de LSB do ADC
Ruído e Estabilidade a Longo Prazo
Dois modos de falha se escondem aqui.
Primeiro, ruído de corrente (excesso): quantificado pelo índice de ruído de corrente em dB (µV por volt aplicado). A estrutura granular e cheia de vidro do filme espesso gera mensuravelmente mais ruído de excesso do que o metal homogêneo do filme fino, o que importa em front-ends analógicos de baixo nível e amplificadores de sensores.
Segundo, deriva a longo prazo: o filme espesso pode variar centenas de ppm ao longo de anos e vida útil de carga, enquanto o filme fino tipicamente se mantém em dezenas de ppm. A tolerância cobre o primeiro dia; a deriva cobre os próximos dez anos. Um "filme espesso de 1%" não é um "resistor de precisão", ele apenas começou a vida perto do valor.
Comportamento em Frequência e Parasitas — Por que RF Prefere Filme Fino
Em RF, um resistor deixa de ser um resistor puro. A camada mais espessa e menos uniforme do filme espesso e as terminações impressas adicionam mais indutância e capacitância parasitas, e sua estrutura de RuO₂ é menos ideal em GHz.
- A camada fina, lisa e homogênea do filme fino se comporta mais como um resistor ideal em frequências mais altas, proporcionando uma resposta mais plana e melhor perda de retorno.
- Para casamento de RF, atenuadores e terminação de alta velocidade, o filme fino (ou filme fino especial para RF) é a escolha padrão.
Robustez a Surtos, Potência e Ambiente — Onde o Filme Espesso Vence
Aqui, a troca se inverte, e a honestidade importa: o filme espesso vence em robustez. Seu elemento resistivo mais espesso absorve energia de pulso e surto muito melhor do que a frágil camada de 0,1 µm do filme fino, que pode ser danificada ou alterada por um único evento de sobrecarga. O filme espesso também geralmente suporta maior potência na mesma área ocupada e tolera bem condições adversas.
A única fraqueza clássica do filme espesso é a corrosão por enxofre: a prata na terminação interna pode reagir com enxofre no ar e abrir o circuito, exatamente por isso existem filmes espessos anti-enxofre e de grau automotivo AEC-Q200. Se sua posição enfrenta ESD, corrente de inrush ou surtos de hot-swap, o filme espesso geralmente é o elemento mais seguro. Para dimensionar a potência corretamente, independentemente do filme, consulte nosso guia de classificação de potência de resistores.
Comparação de Custos: Resistores de Filme Fino vs Filme Espesso
Siga o dinheiro, e a "regra dos 95%" se explica sozinha. Um resistor de chip de filme espesso padrão custa frações de centavo em quantidades de bobina; uma peça de filme fino de precisão equivalente custa alguns centavos, um prêmio de 5 a 10 vezes, e mais para tolerância rigorosa.
Em uma placa com 80 resistores, usar filme fino em tudo por padrão pode adicionar um dólar ou mais por placa; o dinheiro real está em 1.000+ unidades.
Então a disciplina é simples: coloque filme espesso em todos os lugares por padrão, e gaste com filme fino apenas onde uma especificação analógica exigir. Onde a precisão genuinamente compensa — menos calibração de fábrica, maior rendimento, menos devoluções de campo — o filme fino é um seguro barato.
Seleção de Aplicação: Resistores de Filme Espesso vs Filme Fino
| Aplicação | Filme recomendado | Tolerância | TCR |
|---|---|---|---|
| Pull-up/pull-down | Filme espesso | ±5% (±1% serve) | ±200 ppm/°C |
| Ajuste de corrente de LED | Filme espesso | ±5% | ±200 ppm/°C |
| Divisor de realimentação de trilho de potência | Filme fino | ±0,1–0,5% | ±25–50 ppm/°C |
| Front-end/divisor de ADC | Filme fino | ±0,1% | ±10–25 ppm/°C |
| Rede de referência de tensão | Filme fino | ±0,05–0,1% | ≤10 ppm/°C |
| Ajuste de ganho de amplificador | Filme fino (par casado) | ±0,1% | ≤25 ppm/°C |
| Detecção de corrente (cadeia de sinal) | Filme fino ou tira metálica | ±0,1–1% | ≤50 ppm/°C |
| Casamento/terminação de RF | Filme fino | ±1% | ±25 ppm/°C |
| Automotivo/ambiente adverso | Filme espesso (AEC-Q200, anti-enxofre) | ±1% | ±100 ppm/°C |
Tolerância e TCR Decodificados
A maior parte da tabela acima é baseada em dois números, então certifique-se de lê-los corretamente. A tolerância é a precisão inicial à temperatura ambiente; ela não implica nada sobre o comportamento da peça quando sua placa está quente, ou se a peça envelhece. A deriva com a temperatura é controlada pelo TCR, e a deriva com o tempo é controlada pela estabilidade a longo prazo.
O que muitas vezes é confundido é que uma peça de ±1% é considerada "de precisão", já que 1% é rigoroso. No entanto, um filme espesso de ±1% com TCR de 200 ppm/°C mudará seu coeficiente em mais ±1% quando a temperatura mudar 50 °C. Portanto, sua precisão real no circuito é pior do que o que diz no rótulo.

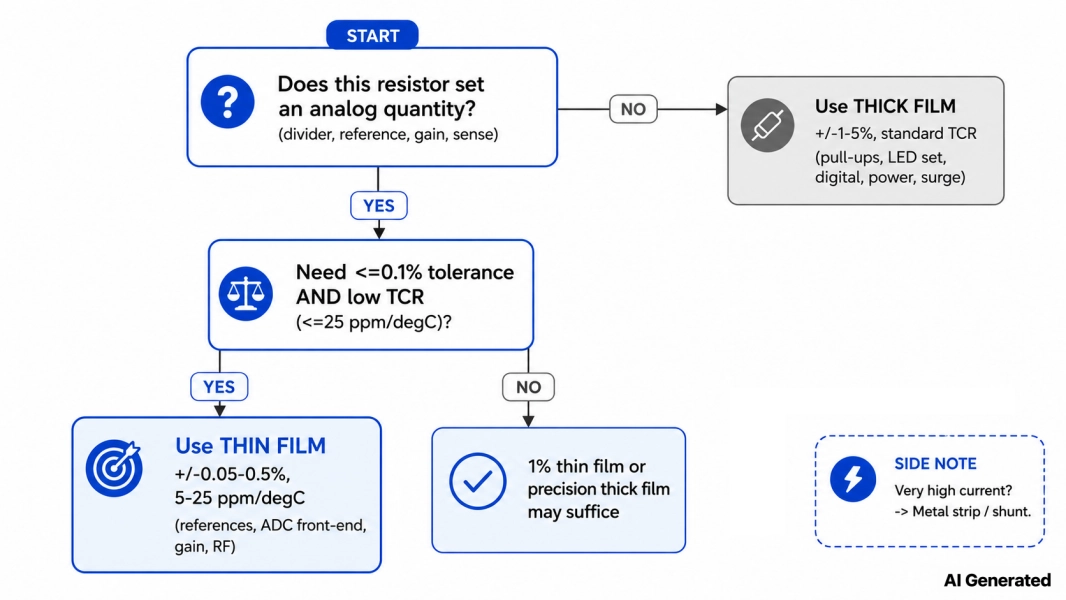

Figura: Fluxograma de decisão para escolher resistores SMD de filme espesso vs filme fino com base em se o resistor define uma grandeza analógica, sua tolerância e requisitos de TCR
Regra prática
5% é suficiente para pull-ups e ajuste de corrente; 1% é suficiente para divisores não críticos e a maioria dos analógicos adjacentes ao digital; e 0,1% com ≤25 ppm/°C é obrigatório no momento em que o resistor define uma referência, ganho ou medição. A marcação EIA-96 de 3 caracteres é em si uma dica de precisão - decodifique-a em nosso guia de código de resistor SMD.
Quando Usar Resistores de Filme Espesso
Opte pelo filme espesso quando o valor exato e sua estabilidade não definem uma grandeza medida:
- Resistores de pull-up/pull-down: A lógica só precisa de "alto o suficiente"; ±5% é mais que suficiente.
- Limitação de corrente de LED: Alguns por cento de variação de brilho são imperceptíveis.
- Série/amortecimento e digital geral: Temporização e bordas não se importam com ppm.
- Resistores de gate, sangria/descarga, snubbers: Robustez supera precisão.
- Posições de potência e nós expostos a surtos: A tolerância a pulsos do filme espesso é uma vantagem.
- BOMs de alto volume sensíveis a custo: O padrão que mantém o custo unitário baixo.
Quando Usar Resistores de Filme Fino
Opte pelo filme fino quando o resistor define uma grandeza analógica, e sua precisão ou estabilidade faz parte da especificação:
- Divisores de tensão de precisão: Onde a razão define uma tensão medida ou ponto de ajuste.
- Redes de referência de tensão e polarização: O TCR limita diretamente a precisão da referência ao longo da temperatura.
- Resistores de ajuste de ganho de amplificador: Erro de ganho e deriva de ganho vêm diretamente da tolerância e do TCR.
- Cadeias de sinal de detecção de corrente: Resistores casados e de baixo TCR mantêm a medição honesta ao longo da temperatura.
- Médico, teste e instrumentação: Estabilidade a longo prazo e baixo ruído são inegociáveis.
- Casamento de RF e atenuadores: Comportamento limpo em alta frequência.
Fornecimento de Resistores SMD para Montagem de PCB
Escolher o filme certo é metade do trabalho; a outra metade é colocar a peça exata em sua placa sem falta de estoque. É aqui que a Biblioteca de Peças da JLCPCB faz o trabalho pesado.
Peças básicas vs estendidas: A JLCPCB divide seu inventário SMD em peças básicas e estendidas. As peças básicas são pré-carregadas nas máquinas de montagem sem taxa de configuração extra, e os resistores de chip de filme espesso padrão (os valores e tolerâncias comuns) vivem aqui, o que é outra razão pela qual o filme espesso é o padrão sensato.
Filme fino e resistores de precisão de tolerância rigorosa/baixo TCR são principalmente peças estendidas: ainda em estoque e fáceis de encomendar, mas podem ter uma pequena taxa de configuração de alimentador, e você deve confirmar o estoque ao vivo antes de travar sua BOM. Planejar suas posições de precisão cedo evita substituições de última hora.
Como filtrar: Na Biblioteca de Peças, filtre resistores de chip por resistência, tolerância, TCR, tamanho do encapsulamento e sinalizador básico/estendido, e verifique a quantidade verificada em estoque antes de se comprometer.
Quando você estiver comparando dois candidatos, a marcação EIA-96 na peça é um indicador rápido de precisão — um código de 3 caracteres geralmente sinaliza uma peça de tolerância rigorosa (muitas vezes filme fino).

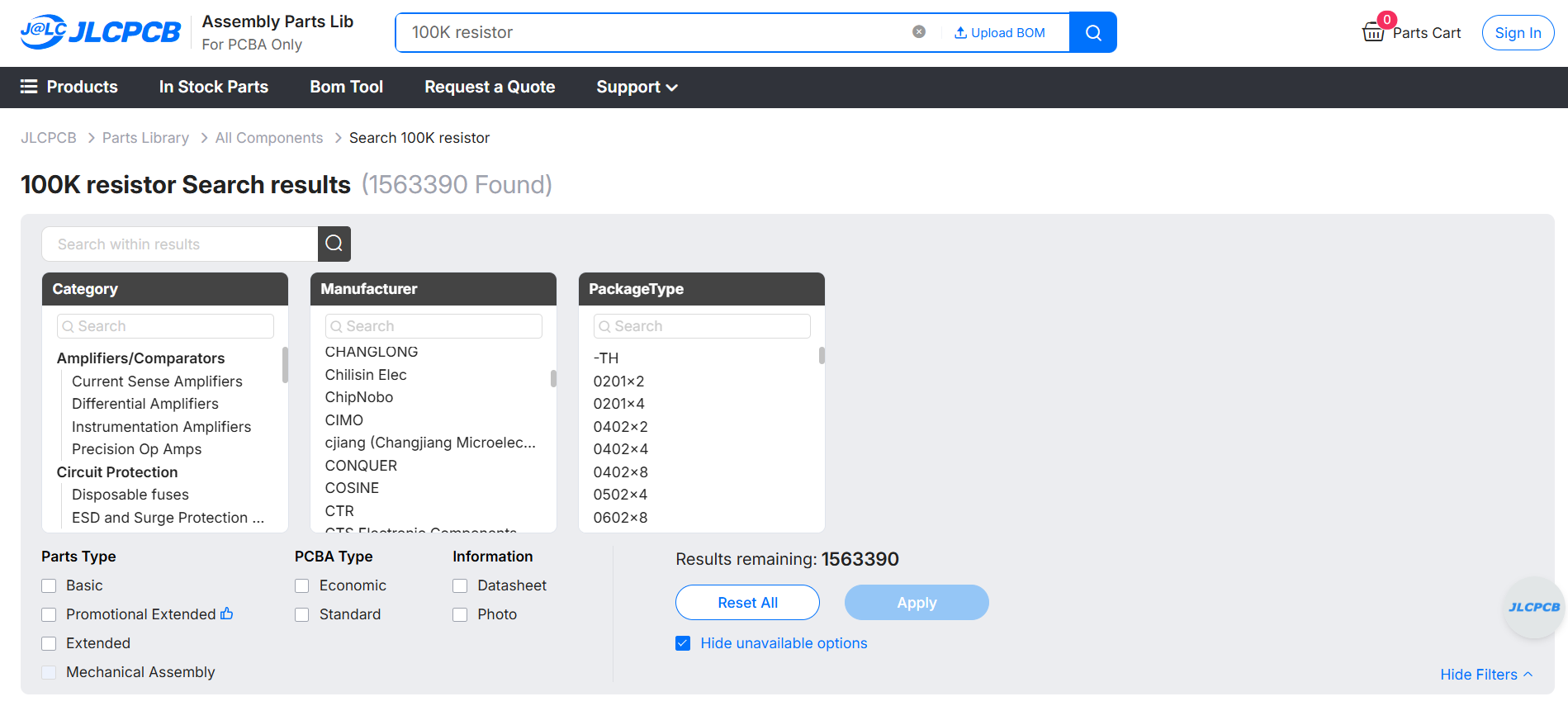

Figura: Pesquise resistores SMD na Biblioteca de Peças da JLCPCB

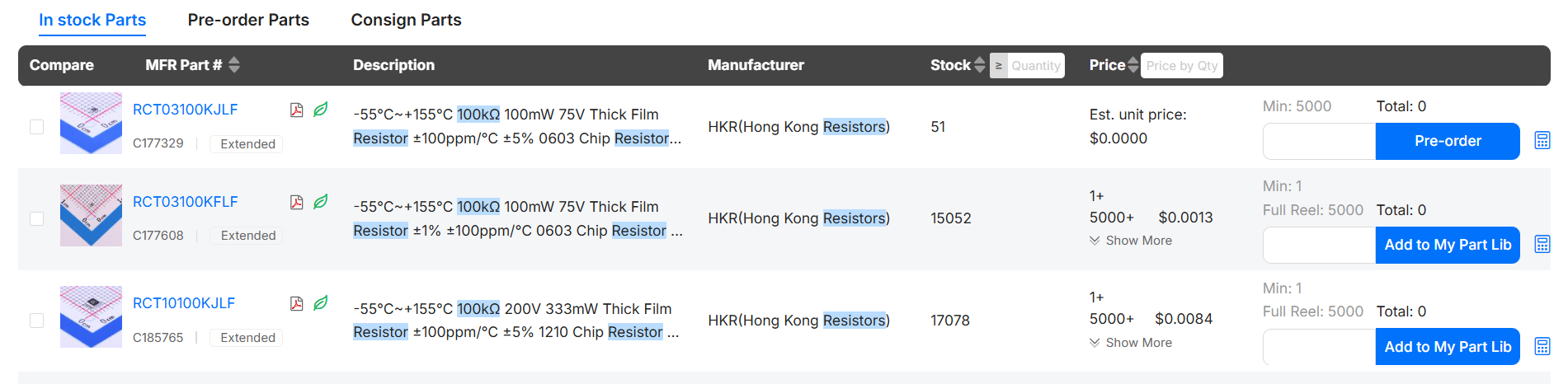

Figura: Biblioteca de Peças da JLCPCB filtrando tipos de resistores SMD por tolerância, TCR, encapsulamento

Pronto para Construir? Forneça Resistores e Monte Sua PCBObter Cotação Instantânea
- Depois que seus resistores forem escolhidos, solte sua BOM diretamente na página de cotação da JLCPCB para obter placas fabricadas, peças fornecidas e montagem feita em um único pedido.
Erros Comuns na Seleção de Resistores
- Usar filme espesso de 1% em um divisor de referência. A tolerância parece boa; o TCR e a deriva destroem a precisão ao longo da temperatura e do tempo. Use filme fino com baixo TCR.
- Ignorar o autoaquecimento em posições de detecção. Um shunt ou divisor que dissipa potência aquece a si mesmo, alterando seu próprio valor — uma peça de alto TCR piora isso.
- Pagar por filme fino em pull-ups. Precisão onde não faz nada é apenas custo de BOM desperdiçado. Use filme espesso por padrão nesses casos.
- Ignorar ambientes com enxofre. O filme espesso padrão com eletrodo de prata pode abrir em ar rico em enxofre; especifique peças anti-enxofre ou AEC-Q200 para construções automotivas e industriais.
- Assumir que a tolerância cobre a deriva ao longo da vida útil. Não cobre. Uma tolerância rigorosa no primeiro dia não diz nada sobre onde a peça estará em dez anos — verifique a estabilidade, não apenas a tolerância.
Tipos de Resistores SMD Explicados
Os principais tipos de resistores SMD são filme espesso, filme fino, tira metálica (shunt), MELF, matrizes/redes de resistores, jumpers de zero ohm e fio enrolado de montagem em superfície.
Filme espesso e filme fino cobrem a esmagadora maioria dos projetos; o resto são peças especiais para detecção de corrente, alta estabilidade, jumper ou potência. A tabela abaixo é para sua referência rápida.

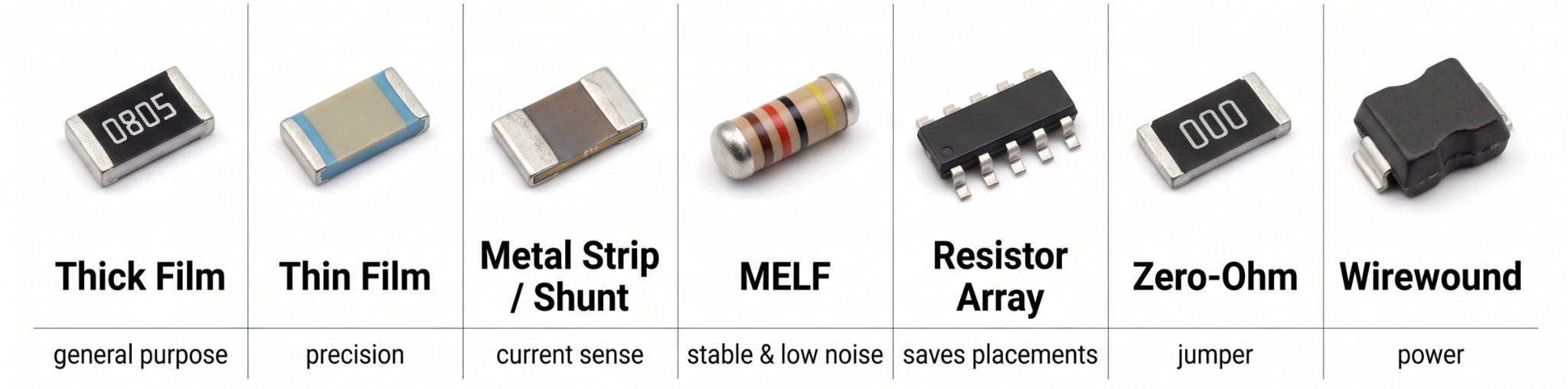

Figura: Gráfico de tipos de resistores SMD mostrando resistores de chip de filme espesso, filme fino, shunt de tira metálica, MELF, matriz de resistores, zero ohm e fio enrolado
| Tipo de resistor SMD | Como é construído | Melhor para |
|---|---|---|
| Resistor de filme espesso | Pasta resistiva serigrafada e queimada em um substrato cerâmico | Pull-ups/downs, digital, ajuste de corrente de LED, uso geral |
| Resistor de filme fino | Filme de liga metálica depositado por sputtering, ajustado a laser para o valor | Analógico de precisão: divisores, referências, ajuste de ganho, detecção |
| Resistor de tira metálica/shunt | Elemento metálico sólido de baixo valor (miliohms) | Detecção de corrente em alta corrente |
| Resistor MELF | Corpo cilíndrico com filme fino/metálico em um núcleo de vidro | Precisão estável, de baixo ruído e tolerante a pulsos em um barril sem terminais |
| Matriz/rede de resistores | Múltiplos resistores casados em um encapsulamento (isolados ou em barramento) | Terminações de barramento, bancos de pull-up, economia de espaço na placa e posicionamentos |
| Resistor de zero ohm | Um jumper em uma área de resistor | Links configuráveis, jumpers de layout |
| Resistor de fio enrolado (SMD) | Fio de resistência enrolado em um núcleo, moldado em um corpo de chip | Maior potência, alta energia de pulso, precisão de baixo valor em potência |
Filme espesso e fino cobrem a maioria das placas, mas as famílias especiais ganham seu lugar na posição certa:
- Folha metálica: Uma folha metálica maciça colada a um substrato; o máximo em precisão, com tolerâncias de até ±0,005% e TCR próximo de 1 ppm/°C para metrologia e referências de laboratório, a custo premium.
- Tira metálica/shunt: Um resistor metálico sólido de baixo valor (tão baixo quanto submiliohm) projetado para medir altas correntes; tipicamente de 4 terminais (Kelvin) para reduzir a resistência dos condutores e tem baixo TCR para garantir precisão na corrente medida.
- MELF: corpo cilíndrico, sem terminais, com excelente estabilidade, baixo ruído e bom manuseio de pulsos; forte opção de precisão onde sua área redonda se encaixa.
- Fio enrolado (SMD): Fio de resistência em um núcleo para maior potência e alta energia de pulso, além de precisão de baixo valor em potência; mais volumoso e indutivo, então não é para alta frequência.
- Matrizes/redes de resistores: Vários resistores casados em um encapsulamento (isolados ou em barramento) que economizam posicionamentos e espaço em terminações de barramento e bancos de pull-up, com bom casamento entre elementos.
- Jumpers de zero ohm: Um link em uma área de resistor usado como jumper configurável ou opção de popular/despopular no layout; especificado por resistência máxima e corrente, não valor.
O tamanho do encapsulamento interage com tudo isso — um shunt e um pull-up podem compartilhar uma área 0805, mas nada mais. Veja o guia completo de tamanhos de encapsulamento de resistores SMD para o lado da área.
Perguntas Frequentes sobre Resistores SMD
P: Quais são os principais tipos de resistores SMD?
Os principais tipos de resistores SMD são filme espesso, filme fino, tira metálica (shunt), MELF, matrizes/redes de resistores, jumpers de zero ohm e fio enrolado de montagem em superfície. O filme espesso é o padrão de uso geral, e o filme fino é a escolha de precisão; o resto são peças especiais para detecção de corrente, alta estabilidade, jumper ou maior potência.
P: Qual é a diferença entre resistores de filme espesso e filme fino?
Resistores de filme espesso usam uma pasta resistiva serigrafada (~10–100 µm) queimada em cerâmica — baratos e robustos, com tolerância de ±1–5% e TCR de ±100–200 ppm/°C. Resistores de filme fino usam um filme metálico depositado por sputtering e ajustado a laser (~0,1 µm) com tolerância muito mais rigorosa (±0,05–0,5%), menor TCR (±5–25 ppm/°C), menor ruído e melhor estabilidade, a um custo 5–10 vezes maior.
P: Por que os resistores de filme fino são mais caros?
O filme fino requer sputtering a vácuo de um filme de liga metálica ultrafino, foto-gravação e ajuste a laser de precisão — etapas mais lentas e intensivas em capital do que serigrafar e queimar uma pasta de filme espesso. Você está pagando pela tolerância rigorosa, baixo TCR, baixo ruído e estabilidade a longo prazo que essas etapas extras de processo proporcionam, tipicamente um prêmio de 5–10 vezes.
P: Quando o filme espesso é bom o suficiente para circuitos analógicos?
O filme espesso é adequado para analógico sempre que o resistor não define uma grandeza medida com precisão — resistores de série/amortecimento, polarização que um laço de realimentação corrige, filtros onde alguns por cento de deslocamento de canto são aceitáveis e divisores não críticos. Mude para filme fino quando tolerância abaixo de ±1%, baixo TCR ou estabilidade a longo prazo afetarem diretamente a precisão.
P: Qual tipo é melhor para circuitos de RF?
O filme fino é melhor para RF. Sua camada metálica fina e uniforme tem menos parasitas e se comporta mais como um resistor ideal em alta frequência, proporcionando resposta mais plana e melhor perda de retorno para redes de casamento, atenuadores e terminação de alta velocidade. O elemento mais espesso e granular do filme espesso é menos ideal acima de aproximadamente a faixa de GHz baixo.
P: Para que serve um resistor SMD de zero ohm?
Um resistor SMD de zero ohm é um jumper em uma área de resistor — essencialmente um link de quase 0 Ω (especificado por miliohms máximos e corrente, não valor). Os projetistas os usam como jumpers configuráveis, links de layout para cruzar trilhas e opções de popular/despopular para reconfigurar uma placa sem alterar o cobre.
