O que é o ESP32? Um guia completo sobre recursos, arquitetura, módulos, programação e aplicações

De sensores de temperatura habilitados para Wi-Fi e monitores de saúde vestíveis a gateways industriais e câmeras com IA, o microcontrolador ESP32 tornou-se uma das plataformas embarcadas sem fio mais amplamente adotadas no mundo. Combinando um processador potente com Wi-Fi e Bluetooth integrados, ele permite que engenheiros criem dispositivos conectados sem hardware de rede separado.

Este guia cobre as especificações do ESP32, arquitetura, a família completa de variantes, placas de desenvolvimento, ferramentas de programação e projetos reais com ESP32 em uma referência fundamental.

ESP32 em Resumo

• Família de microcontroladores de 32 bits da Espressif Systems
• Wi-Fi integrado (802.11 b/g/n) e Bluetooth Classic/BLE na maioria das variantes
• Opções dual-core ou single-core, velocidades de clock de até 240 MHz
• Opera a 3,3 V, amplo suporte a GPIO e periféricos
• Programável com ESP-IDF, Arduino IDE, PlatformIO, MicroPython e mais

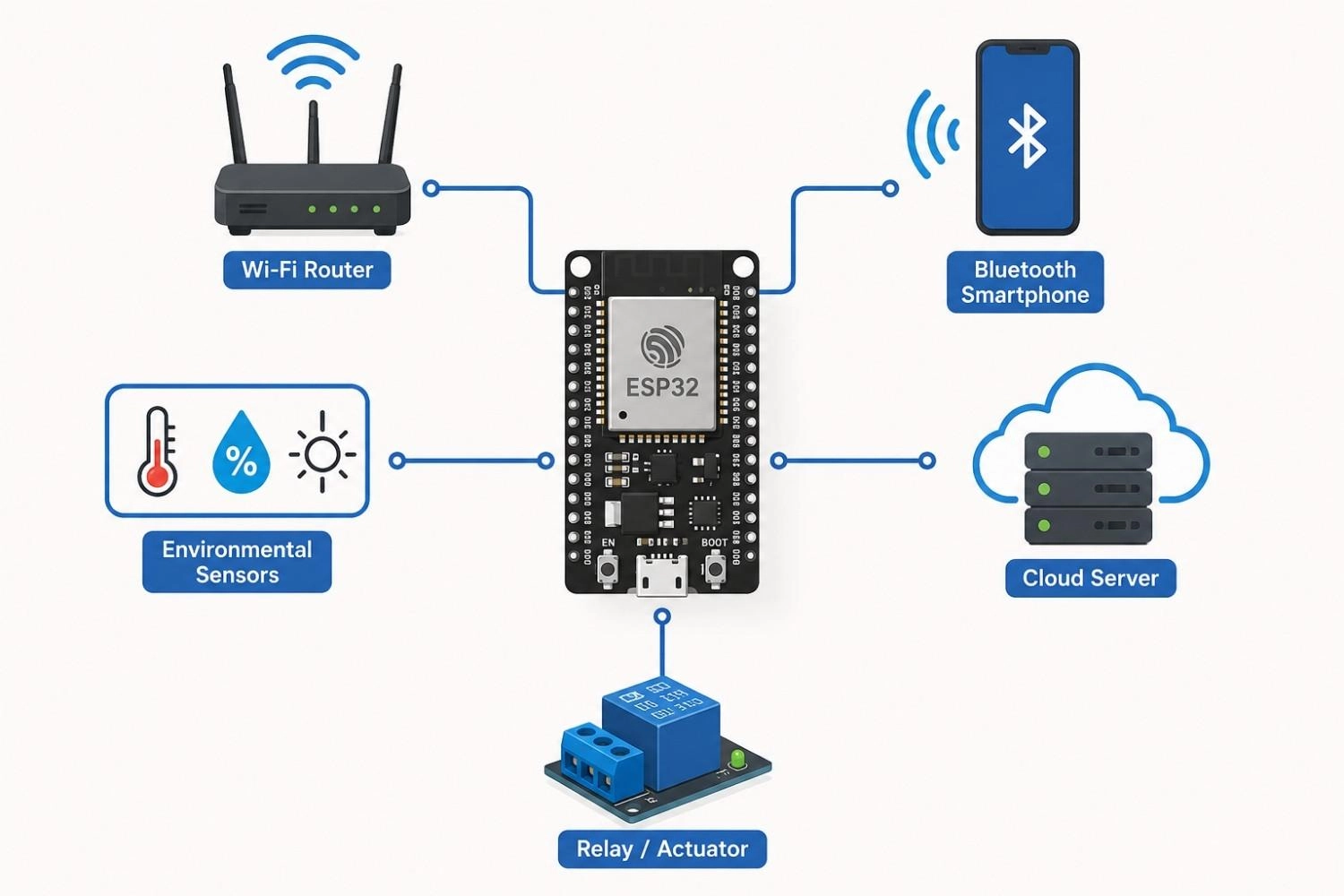

Figura: Microcontrolador ESP32 conectado a Wi-Fi, Bluetooth, sensores, nuvem e atuadores em uma configuração típica de IoT.

O que é o ESP32?

O ESP32 é uma família de microcontroladores system-on-chip (SoC) de 32 bits projetada pela Espressif Systems, lançada pela primeira vez em 2016 como sucessora do ESP8266.

Diferentemente de um MCU tradicional que precisa de um chip de rádio externo para conectividade sem fio, o ESP32 integra Wi-Fi e Bluetooth diretamente no mesmo die do processador, memória e periféricos.

Vale a pena separar dois termos que são frequentemente usados de forma intercambiável:

• Chip ESP32: o die de silício puro, raramente manuseado diretamente pela maioria dos engenheiros.
• Módulo ESP32: o chip combinado com memória flash, uma antena e passivos de suporte. Estes são projetados como módulos de montagem em superfície, destacando as diferenças práticas de montagem entre a tecnologia de montagem em superfície e through hole na eletrônica moderna.

Essa distinção importa porque a maioria das placas de desenvolvimento e projetos de produção usa um módulo, não o chip bruto.

A combinação de poder de processamento, conectividade sem fio e baixo custo do ESP32 é a principal razão pela qual ele revolucionou o desenvolvimento de IoT: antes dele, adicionar Wi-Fi geralmente significava emparelhar um MCU separado com um módulo de rádio separado e escrever código de integração complexo. O ESP32 reduziu esse requisito de hardware a uma única peça.

Nota

Estas especificações do ESP32 são mantidas gerais porque o ESP32 é uma família, não uma peça única. O ESP32 clássico (Xtensa, dual-core) difere das variantes RISC-V mais recentes como o ESP32-C3, então fixar toda a família a um único conjunto de números, incluindo temperatura de operação, seria enganoso.

Sempre confirme os valores exatos na folha de dados do módulo específico antes de finalizar um projeto.

Principais Recursos do ESP32

Desempenho de Processamento

A maioria dos chips ESP32 clássicos usa um processador Xtensa LX6 dual-core, embora vários membros mais novos da família (ESP32-C2, ESP32-C3, ESP32-H2) usem um único núcleo RISC-V. As velocidades de clock chegam a até 240 MHz dependendo do modelo, e as variantes dual-core podem dedicar um núcleo às tarefas de rede e sem fio enquanto o outro lida com a lógica da aplicação, um padrão comum em firmware de IoT em tempo real.

Conectividade Sem Fio Integrada

• Wi-Fi do ESP32: 802.11 b/g/n na banda de 2,4 GHz na maior parte da família, com suporte a Wi-Fi 6 adicionado no ESP32-C6.
• Bluetooth Classic: incluído no ESP32 original para casos de uso legados de áudio e serial.
• Bluetooth Low Energy (BLE) do ESP32: incluído em quase todos os membros da família, tornando-o a escolha principal para sensores alimentados por bateria e vestíveis.

Interfaces Periféricas Ricas e GPIO do ESP32

O pinout do ESP32 expõe um conjunto denso de periféricos através de GPIO: SPI, I2C, UART, I2S (para áudio), PWM, ADC, DAC (modelos selecionados), detecção capacitiva por toque e CAN/TWAI em certas variantes. Essa amplitude é uma das principais razões pelas quais os engenheiros optam pelo ESP32 em vez de empilhar um MCU mais simples com vários módulos adicionais.

Consumo de Energia e Modos de Suspensão do ESP32

Os estados de energia incluem modo ativo, modem-sleep, light-sleep e deep-sleep, com o consumo de corrente caindo de dezenas de miliamperes no modo ativo para microamperes de um dígito no deep-sleep. Os modos de suspensão do ESP32 mantêm um domínio de relógio em tempo real (RTC) alimentado durante o deep-sleep para que o chip possa acordar por temporizador ou interrupção externa, o que torna realista a operação por vários meses com bateria para nós sensores.

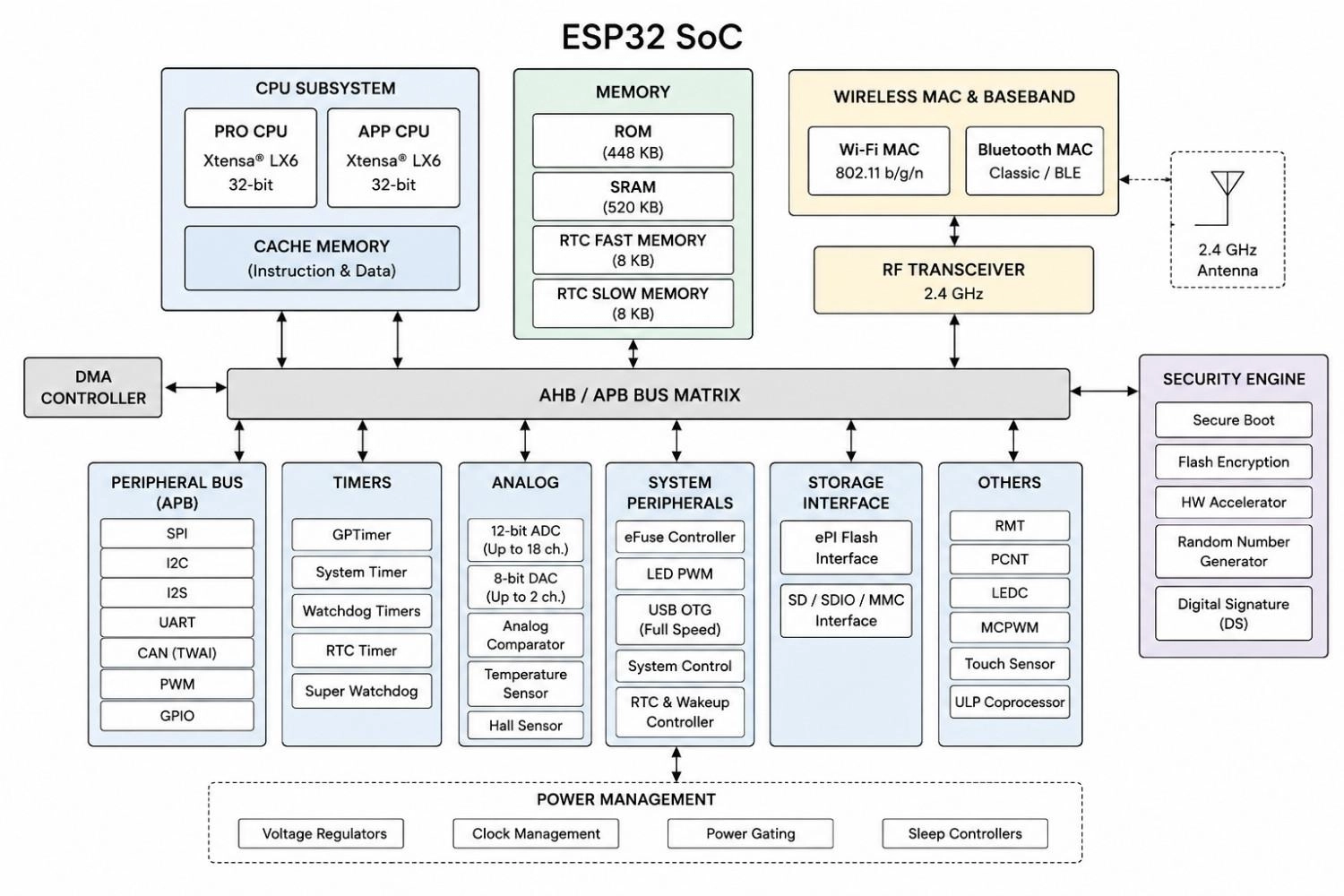

Figura: Arquitetura do ESP32 mostrando CPU, memória, rádio sem fio e conexões periféricas.

Arquitetura do ESP32 Explicada

• CPU: Um ou dois núcleos Xtensa LX6/LX7, ou um núcleo RISC-V nos chips das séries C e H, agendados pelo FreeRTOS.
• Memória: ROM on-chip para código de inicialização, SRAM para dados em tempo de execução e flash externa (comumente 4, 8 ou 16 MB) para a imagem da aplicação.
• Motor Sem Fio: Um front-end de rádio dedicado e processador de banda base lidam com o timing de Wi-Fi e Bluetooth independentemente da CPU principal.
• Controlador de Periféricos: Roteia periféricos mapeados em GPIO para a CPU através de uma matriz de barramento interna, com a maioria dos pinos totalmente remapeáveis.
• Recursos de Segurança: AES, SHA e RSA acelerados por hardware, além de inicialização segura e criptografia de flash, protegem firmware e credenciais em dispositivos de produção.
• Coprocessador ULP: Um pequeno processador separado de Ultra-Baixo Consumo que amostra sensores durante o deep-sleep, acordando a CPU principal somente quando uma condição de limiar específica é atendida.

Como Funciona um ESP32?

Toda aplicação ESP32 segue o mesmo fluxo de trabalho básico: ler entradas, processar dados, comunicar-se com outros dispositivos e controlar saídas.

Interface com Sensores

Os periféricos GPIO, ADC, I2C e SPI permitem que o ESP32 leia dados de temperatura, movimento, luz ou outros sensores diretamente, sem precisar de um chip de interface externo.

Processamento de Dados

A CPU executa o firmware da aplicação, lendo valores de sensores, aplicando lógica local e decidindo o que transmitir. Em modelos dual-core, essa carga de trabalho é frequentemente dividida para que a pilha de rádio não interrompa as leituras dos sensores.

Comunicação Sem Fio

Uma vez que os dados estão prontos, o rádio Wi-Fi ou Bluetooth integrado lida com a conexão a um roteador, gateway ou dispositivo móvel emparelhado, de forma completamente independente do timing primário da CPU.

Envio de Dados para a Nuvem

Via Wi-Fi, o firmware normalmente publica dados via MQTT ou HTTPS para um serviço de nuvem, que subsequentemente os encaminha para um aplicativo móvel ou painel central.

Controle de Saídas

Fechando o ciclo, o ESP32 aciona GPIO, PWM, relés, motores, LEDs ou displays em resposta a dados de sensores locais ou comandos recebidos da nuvem.

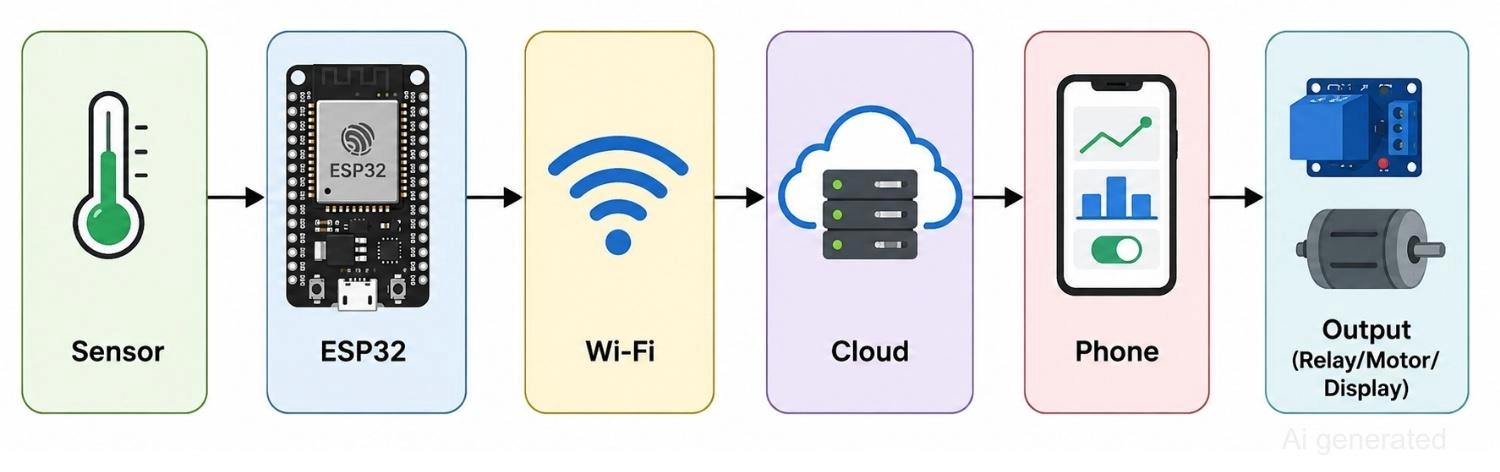

Figura: Mostrando dados movendo-se de um sensor através do ESP32, Wi-Fi, nuvem, um telefone e de volta a um dispositivo de saída.

Visão Geral da Série ESP32

"ESP32" não é um chip único, mas uma família inteira. Escolher o membro certo corresponde aos requisitos de hardware específicos do seu projeto.

Nota

Como regra geral:

• Escolha o ESP32 clássico ou ESP32-S3 quando o desempenho bruto e a riqueza de periféricos forem mais importantes.
• Escolha o ESP32-C3 quando custo e tamanho físico forem seus principais fatores.
• Escolha o ESP32-C6 ou ESP32-H2 quando o projeto exigir protocolos modernos Matter, Thread ou Zigbee.

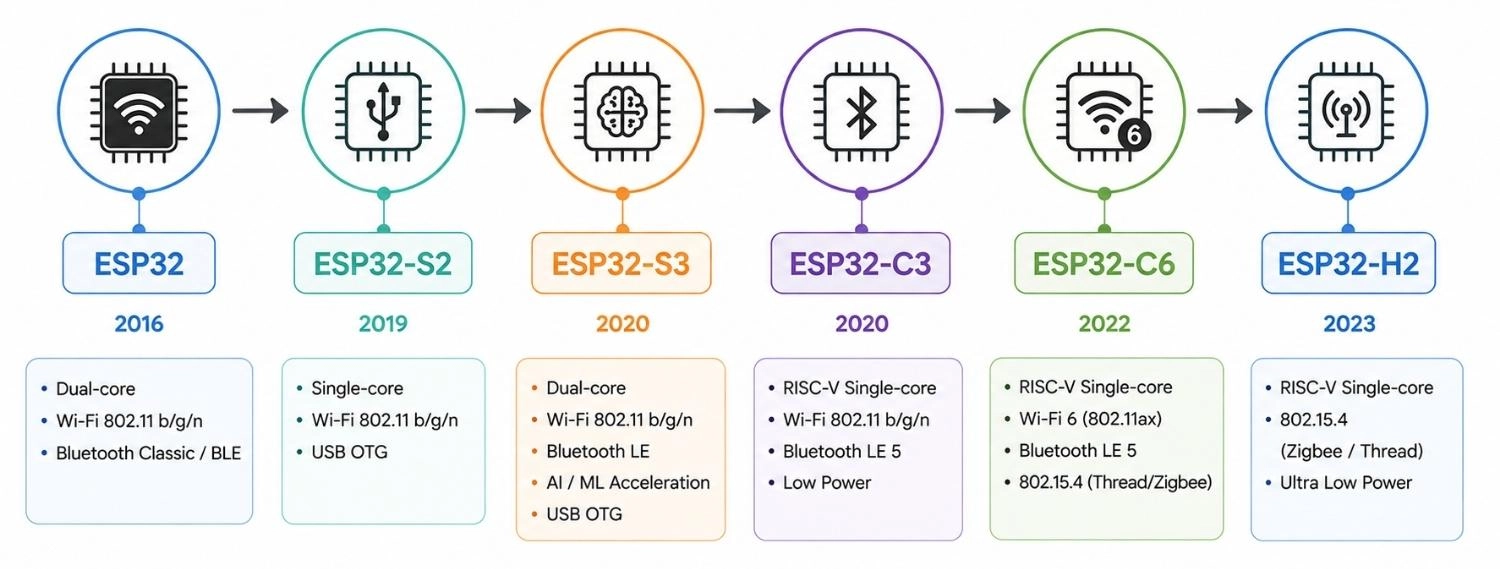

Figura: Linha do tempo mostrando a progressão da família ESP32 do ESP32 para S2, S3, C3, C6 e H2.

Módulos e Placas de Desenvolvimento ESP32 Populares

A maioria dos engenheiros trabalha com um módulo ESP32 ou uma placa de desenvolvimento em vez de manusear o CI bruto diretamente.

ESP32-WROOM-32

• Módulo de produção mais popular
• Memória flash integrada
• Antena de trilha de PCB ou cerâmica

ESP32-WROVER

• Adiciona PSRAM externa
• Mais adequado para gráficos e cargas de trabalho de IA com uso intensivo de memória

DevKitC

• Placa de desenvolvimento de referência da Espressif
• Expõe GPIO para headers padrão para uso em protoboard. Essas plataformas são incrivelmente populares porque permitem montagem rápida e fácil de protótipos de PCB para projetos DIY antes de migrar para uma placa de circuito totalmente personalizada.

NodeMCU-32S

• Formato de placa de desenvolvimento orientado pela comunidade
• Amplamente fabricado por terceiros

ESP32-CAM

• Emparelha um ESP32 com uma câmera OV2640 e soquete microSD
• Altamente popular para projetos de visão computacional de baixo custo

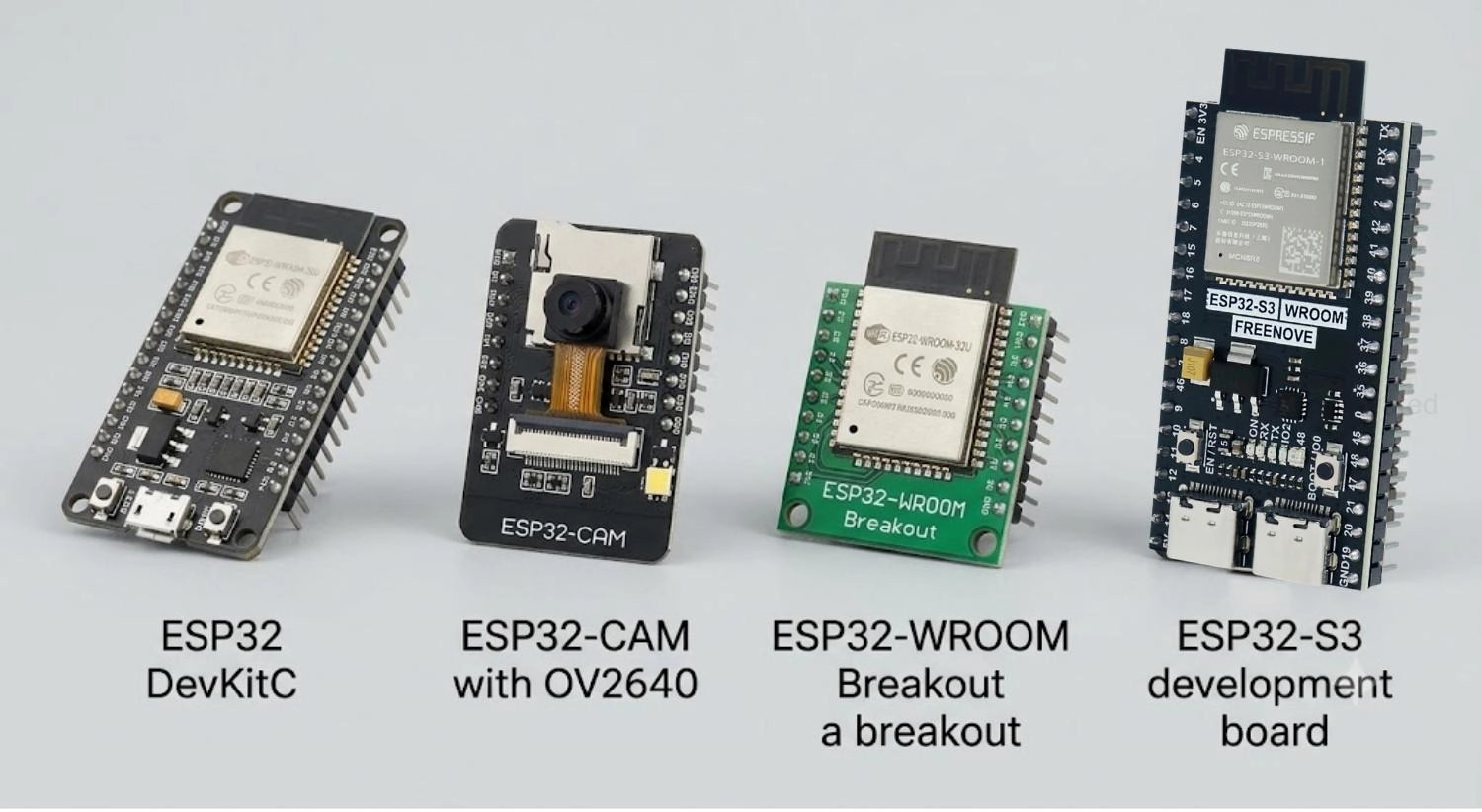

Figura: Comparação entre ESP32 DevKitC, ESP32-CAM, módulo ESP32-WROOM e placa ESP32-S3.

Ecossistema de Desenvolvimento de Software do ESP32

Uma das maiores vantagens do ESP32 é um conjunto maduro de ferramentas de desenvolvimento que atende desde hobistas iniciantes até equipes comerciais.

ESP-IDF (Framework de Desenvolvimento Oficial)

O ESP-IDF é o SDK oficial da Espressif para programação do ESP32, escrito em C/C++ com um sistema de build baseado em CMake. Ele oferece acesso total aos recursos de hardware, segue uma arquitetura baseada em componentes e recebe lançamentos de suporte de longo prazo, tornando-o a escolha padrão para produtos de nível comercial. O ESP-IDF e o PlatformIO funcionam como extensões do Visual Studio Code, para que os engenheiros possam lidar com o desenvolvimento de código sem trocar de ambiente.

Arduino IDE

O núcleo Arduino para ESP32 é construído sobre o ESP-IDF, mas o envolve na API mais simples e no ecossistema de bibliotecas do Arduino. É o ponto de entrada mais fácil para iniciantes, e projetos que começam aqui podem migrar posteriormente para o ESP-IDF puro conforme a complexidade aumenta.

PlatformIO

O PlatformIO é um sistema robusto de build e gerenciamento de dependências que se integra perfeitamente ao VS Code, suportando múltiplos ambientes, depuração integrada e testes unitários. É favorecido por desenvolvedores embarcados profissionais que constroem bases de código ESP32 maiores.

Sistemas Operacionais em Tempo Real para ESP32

O FreeRTOS é integrado diretamente ao ESP-IDF e roda por padrão no ESP32, fornecendo tarefas, filas, semáforos, temporizadores e agendamento dual-core. A maioria dos firmwares ESP32, mesmo sketches simples do Arduino, roda sobre o FreeRTOS sem que o desenvolvedor precise interagir diretamente com ele.

O Zephyr RTOS é um RTOS de código aberto e portátil entre fornecedores que também suporta a família ESP32, comum em produtos IoT industriais e multi-fornecedores onde a mesma base de firmware precisa rodar em MCUs de diferentes fabricantes. O desenvolvimento com Zephyr hoje se concentra em suas próprias ferramentas especializadas.

Tabela: Ferramentas de desenvolvimento do ESP32 listadas com sua linguagem principal e caso de uso mais adequado.

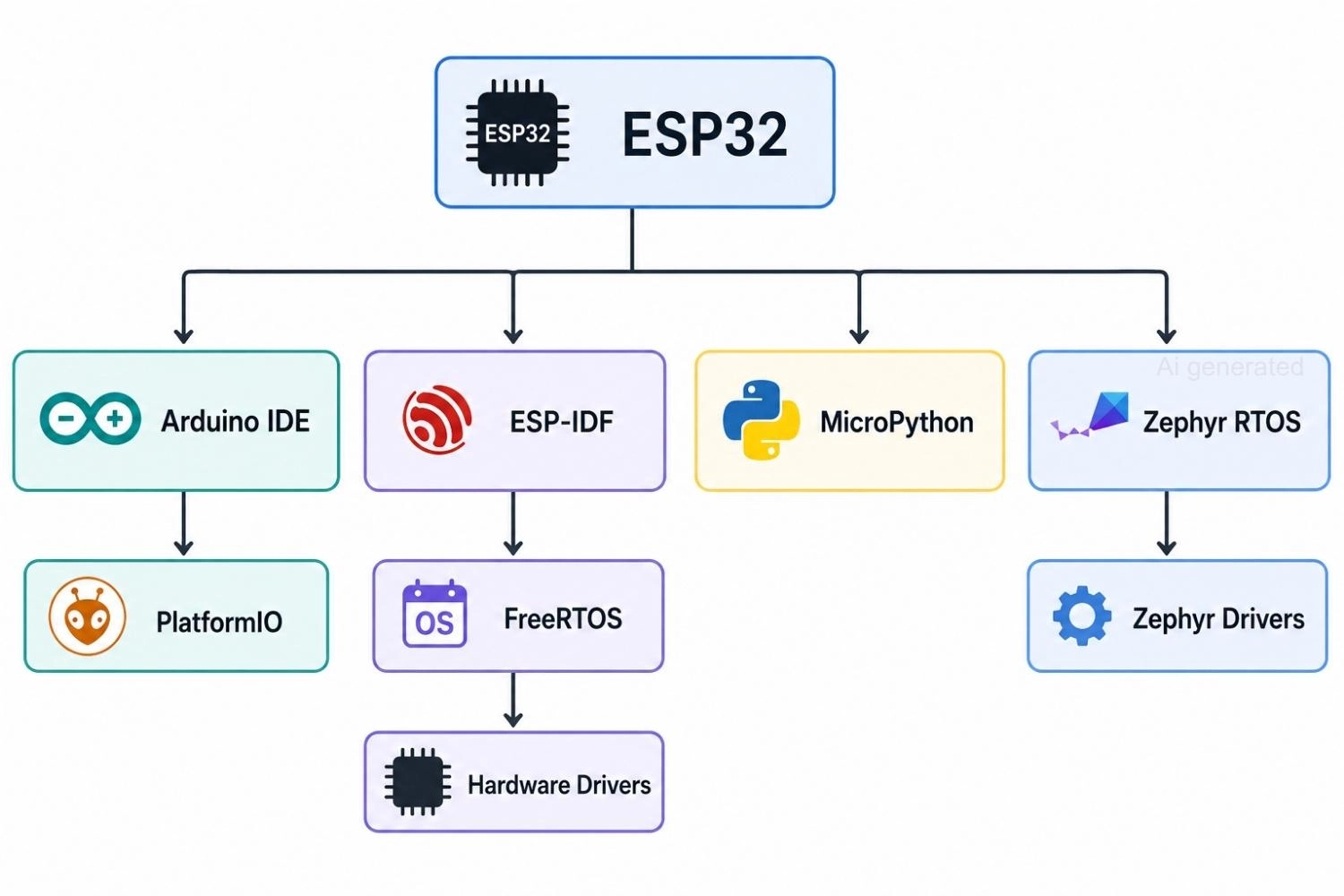

Figura: Caminhos de software do ESP32 através do Arduino IDE, ESP-IDF, PlatformIO, FreeRTOS e MicroPython.

Figura: Fluxo de trabalho de sete etapas para desenvolver um projeto ESP32, desde a escolha de uma placa até a implantação da PCB.

Comunidade e Documentação do ESP32

Documentação e suporte da comunidade são fatores práticos na seleção de plataforma. A Espressif mantém guias de programação oficiais, referências de hardware e diretrizes de design no GitHub, juntamente com os repositórios ESP-IDF e Arduino-ESP32, apoiados por uma enorme comunidade de código aberto de bibliotecas, exemplos de código públicos e anos de tutoriais cobrindo quase todos os sensores e casos de uso.

Aplicações Comuns do ESP32

Graças à sua combinação de conectividade sem fio, desempenho de processamento e amplo suporte a periféricos, o ESP32 é usado em aplicações embarcadas de consumo, industriais e avançadas.

Aplicações de Consumo do ESP32

Casa Inteligente e Automação com ESP32

O Wi-Fi e Bluetooth integrados do ESP32 o tornam uma escolha natural para sistemas de automação residencial que se comunicam diretamente com smartphones ou servidores em nuvem.

• Iluminação inteligente e tomadas inteligentes
• Termostatos e monitores ambientais
• Sensores de segurança (sensores de porta/janela)

Vestíveis e Monitoramento de Saúde com ESP32

O baixo consumo de energia e o BLE tornam os dispositivos vestíveis com ESP32 práticos para monitoramento contínuo de saúde alimentado por bateria.

• Rastreadores de fitness
• Monitores de frequência cardíaca e SpO2
• Dispositivos portáteis de monitoramento médico

Eletrônicos de Consumo com ESP32

Um baixo custo de lista de materiais e a conectividade sem fio integrada reduzem o número de peças necessárias para gadgets de consumo conectados.

• Eletrodomésticos inteligentes
• Brinquedos conectados
• Gadgets IoT de baixo custo

Aplicações Industriais do ESP32

IoT Industrial com ESP32

Múltiplas interfaces de comunicação e baixo consumo de energia são adequados para monitoramento industrial distribuído em uma instalação.

• Manutenção preditiva
• Monitoramento de máquinas e vibração
• Gateways industriais

Agricultura Inteligente com ESP32

O alcance do Wi-Fi combinado com módulos LoRa externos estende o monitoramento baseado em ESP32 por campos abertos.

• Monitoramento de umidade do solo
• Controle automatizado de irrigação
• Monitoramento remoto de campo

Monitoramento Ambiental e de Cidades Inteligentes com ESP32

A interface compacta com sensores suporta nós ambientais autônomos e de longa duração em implantações externas e urbanas.

• Monitoramento da qualidade do ar
• Estações meteorológicas
• Sensores de infraestrutura de cidades inteligentes (iluminação, estacionamento, níveis de água)

Energia e Automação Predial

A conectividade sem fio mais ADC e E/S digitais tornam o ESP32 adequado para monitorar e controlar sistemas prediais.

• Monitoramento de consumo de energia e potência
• Automação de HVAC e controle de acesso
• Gateways de automação predial

Aplicações Avançadas do ESP32

Robótica com ESP32

O chip fornece poder de processamento suficiente para pequenos robôs autônomos, suportando controle sem fio e numerosos sensores.

• Controle de motores e geração de PWM
• Fusão de sensores (IMU, encoders)
• Robôs móveis e educacionais

IA de Borda com ESP32

As instruções vetoriais do ESP32-S3 permitem inferência leve no dispositivo sem uma ida e volta à nuvem.

• Detecção de palavras-chave
• Classificação simples de imagens
• Detecção de anomalias no dispositivo

Redes de Sensores Sem Fio com ESP32

Rádios de baixo consumo e modos de deep-sleep permitem que muitos nós reportem a um único gateway por meses com bateria.

• Nós de temperatura e umidade
• Detecção de ocupação
• Matrizes de sensores conectadas a gateway

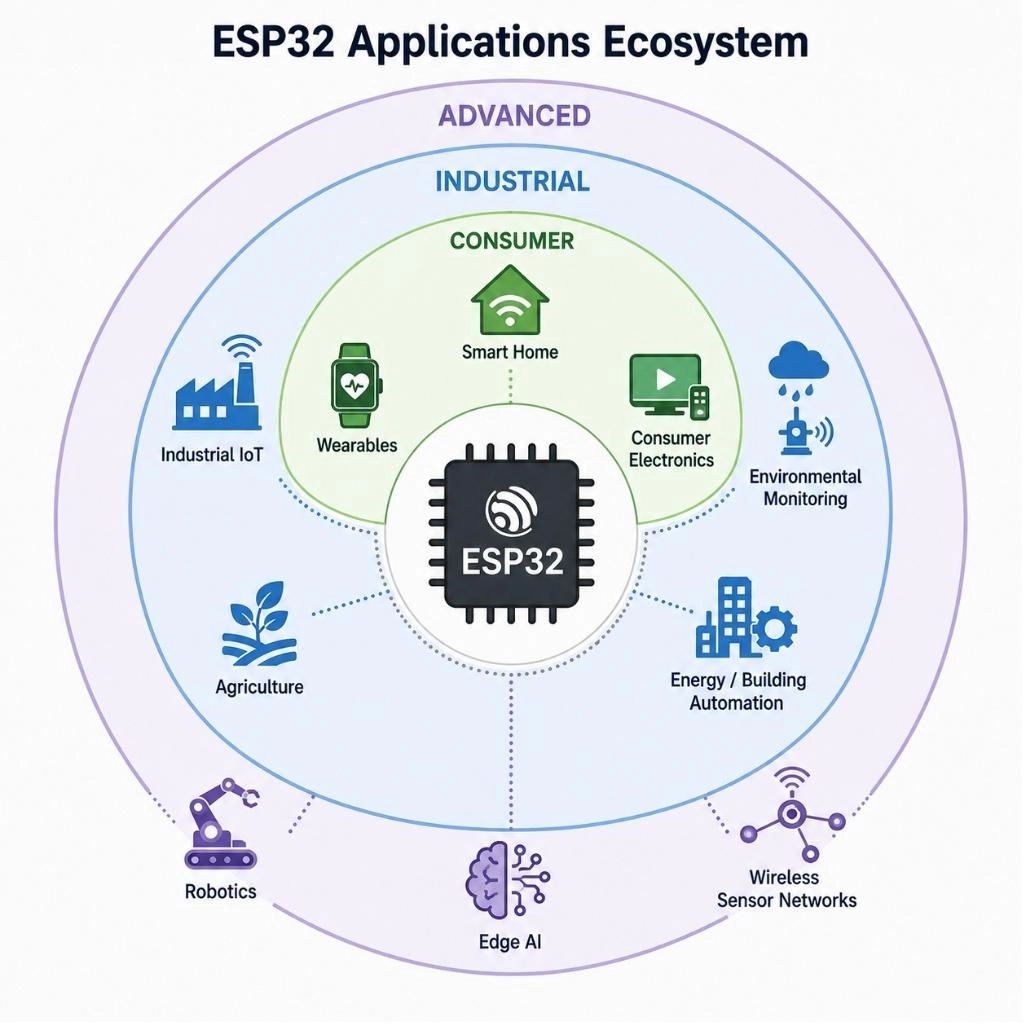

Figura: Mostrando categorias de aplicação do ESP32 agrupadas em domínios de consumo, industriais e avançados em torno de um ícone central de chip.

Qual ESP32 é o Certo para o Seu Projeto?

Leia mais: Guia para Iniciantes na Escolha de uma Placa de Desenvolvimento ESP32

ESP32 vs Outros Microcontroladores Populares

O ESP8266 permanece relevante para projetos Wi-Fi simples e sensíveis a custo que dispensam Bluetooth ou processamento pesado.

O STM32 cobre uma faixa de desempenho muito mais ampla e é adequado para projetos onde a conectividade sem fio é tratada separadamente ou não é necessária, enquanto o Arduino Uno (baseado no ATmega328P) se encaixa em projetos simples de aprendizado sem fio.

Ao comparar plataformas, observar as compensações técnicas de ESP32 vs Arduino revela que a velocidade de processamento e os requisitos de rede são os verdadeiros fatores decisivos para os engenheiros.

Vantagens e Desvantagens do ESP32

Vantagens do ESP32

• Wi-Fi e Bluetooth integrados
• Baixo custo em relação à capacidade
• Comunidade grande e ativa
• Ecossistema maduro (ESP-IDF, Arduino IDE, PlatformIO)
• Conjunto de periféricos rico e flexível

Desvantagens do ESP32

• A precisão e a linearidade do ADC podem ser limitadas, especialmente perto dos limites de alimentação
• Lógica de 3,3 V apenas, sem tolerância nativa a 5 V na maioria dos pinos
• Vários pinos GPIO são pinos de boot-strapping e devem ser manuseados com cuidado na inicialização
• O uso de Wi-Fi aumenta o consumo de energia, uma preocupação para projetos com bateria
• Múltiplas variantes da família podem ser confusas para compradores de primeira viagem

Diretrizes de Design de Hardware do ESP32

Qualquer pessoa que esteja migrando de uma placa de desenvolvimento para uma PCB de produção deve observar duas coisas:

1. Os pinos de boot-strapping (GPIO0, GPIO2 e GPIO12 no ESP32 clássico) não devem ser puxados em direções não intencionais por circuitos externos,
2. A precisão do ADC perto de 0 V e perto do limite de alimentação é mais fraca do que muitas aplicações de sensores assumem.

Verificar as notas de pinout da folha de dados oficial do ESP32 antes de finalizar o design de PCB do ESP32 previne ambos os problemas.

Para desenvolvedores de hardware que desejam ir além das placas de prototipagem, utilizar serviços profissionais de Montagem de PCB ajuda a eliminar a soldagem manual de módulos de montagem em superfície de passo fino.

Leia mais: Como Projetar e Montar uma PCB de Módulo ESP32 Confiável em uma Placa de 2 Camadas

Pronto para Transformar Seu Design ESP32 em Realidade?Obter Cotação Rápida

• A aquisição de peças genuínas para esses designs é simplificada através da extensa Biblioteca de Peças da JLCPCB, onde você pode encontrar microcontroladores compatíveis, reguladores de tensão e passivos.
• Para estimar rapidamente os custos de produção do seu layout personalizado, você pode enviar seus arquivos Gerber diretamente para a Página de Cotação da JLCPCB.

Perguntas Frequentes sobre o ESP32

P: Qual o papel do ESP32 em arquiteturas avançadas de IoT?

O ESP32 serve como um gateway e nó de computação de borda altamente capaz. Como processa a telemetria dos sensores localmente antes de enviar dados via Wi-Fi, ele reduz as demandas de largura de banda da nuvem enquanto gerencia matrizes de sensores de baixo consumo durante longos intervalos de suspensão.

P: Como as capacidades sem fio do ESP32 impactam a segurança de rede padrão?

Diferentemente de microcontroladores básicos de 8 bits, o ESP32 suporta operações criptográficas robustas, incluindo AES, SHA e RSA acelerados por hardware. Isso permite que os desenvolvedores estabeleçam conexões seguras na camada de transporte (HTTPS e MQTTS) diretamente do dispositivo para proteger credenciais e cargas úteis.

P: Em que circunstâncias o ESP32 é uma escolha melhor do que um microprocessador tradicional?

Ao avaliar microcontrolador vs microprocessador para design embarcado, os microprocessadores executam sistemas operacionais completos como Linux e precisam de chips de memória separados. O ESP32 é uma plataforma autocontida e em tempo real que inicializa instantaneamente e consome uma fração da energia, tornando-o superior para controle direto de hardware.

P: Por que os desenvolvedores escolhem o ESP-IDF em vez do Arduino IDE para produtos ESP32 comerciais?

O ESP-IDF (Espressif IoT Development Framework) oferece acesso profundo a configurações de registradores, agendamento de tarefas dual-core via FreeRTOS e APIs avançadas de gerenciamento de energia. É ideal para otimizar o tamanho do firmware e garantir confiabilidade industrial de longo prazo.

P: Quais são os principais desafios de fonte de alimentação ao implantar chips ESP32 em dispositivos alimentados por bateria?

O ESP32 consome picos de corrente significativos (até 250 mA ou mais) durante rajadas de transmissão Wi-Fi. Projetar redes de distribuição de energia estáveis requer a colocação de capacitores de desacoplamento próximos aos pinos VDD para evitar quedas de tensão e reinicializações inesperadas.

P: Como os designers podem contornar as limitações não lineares do ADC do ESP32?

O ADC interno de 12 bits do ESP32 sofre com não linearidade perto de 0 V e 3,3 V. Os designers normalmente implementam tabelas de calibração multiponto no firmware ou utilizam um chip ADC I2C externo barato e preciso para leituras de sensores de alta precisão.

P: O que são pinos de boot-strapping no ESP32 e por que são arriscados para designers de PCB?

Os pinos de boot-strapping (como GPIO 0, 2, 5, 12 e 15) determinam o estado do chip durante a inicialização (como executar a flash interna vs gravar novo firmware). Se sensores externos ou resistores pull-up/pull-down polarizarem esses pinos incorretamente durante a inicialização, o ESP32 falhará ao inicializar.

Conclusão

O ESP32 conquista sua popularidade através de uma combinação rara: acessível, genuinamente poderoso e flexível em uma ampla gama de membros da família e frameworks de software.

Seja o objetivo um projeto ESP32 de fim de semana ou um produto industrial certificado, há uma variante e uma cadeia de ferramentas ESP32 para corresponder.

A partir daqui, os próximos passos naturais são explorar aplicações específicas, escolher o membro da família e o módulo certos, aprofundar-se em um framework de software e projetar o hardware de suporte.
