Guia do Símbolo de Diodo: Significado, Tipos e Exemplos de Diagramas de Circuito

O símbolo do diodo é a linguagem visual que os engenheiros usam para representar como um diodo controla o fluxo de corrente em um circuito.

Pense em um diodo como uma rua de mão única para seus componentes eletrônicos. Ele age como uma válvula que permite que a corrente elétrica flua livremente em uma direção. O símbolo esquemático é basicamente um mapa visual que ilustra perfeitamente esse tráfego de mão única!

O que você aprenderá neste guia:

• Identificar ânodo e cátodo (polaridade)
• Entender polarização direta vs reversa
• Conhecer tipos comuns de símbolos de diodos
• Ver exemplos reais de circuitos
• Ler símbolos de diodos passo a passo
• Passar do esquemático para a PCB

Imagem dos Símbolos de Diodos (Referência Rápida)

Figura: Os símbolos esquemáticos para diodos Padrão (Junção), Zener, LED, Schottky, Fotodiodo, Túnel, Varactor, Regulador de Corrente, SCR, DIAC e TRIAC.

Tipos de Símbolos de Diodos

Os símbolos de diodos mais comuns usados em diagramas de circuitos incluem o padrão (junção PN), Zener, LED, Schottky, fotodiodos, diodos túnel, diodos varactores, SCRs, DIACs e TRIACs.

Aplicações diferentes exigem tipos diferentes de diodos.

Embora compartilhem a estrutura básica de triângulo e linha, pequenas modificações na linha do cátodo denotam funcionalidades específicas.

Aqui está uma tabela de referência rápida:

1. Símbolo do Diodo Padrão (Junção PN / Diodo Retificador)

→ Usado para retificação e roteamento básico de sinal

O símbolo padrão (muito comumente chamado de diodo de junção PN) apresenta uma linha reta básica para o cátodo. Estes são usados para aplicações de uso geral, como converter energia CA em CC.

2. Símbolo do Diodo Zener (Regulação de Tensão)

→ Usado para regulação de tensão e ruptura reversa segura

O símbolo do diodo Zener tem bordas dobradas na linha do cátodo, fazendo com que pareça ligeiramente com a letra "Z". Esses diodos permitem que a corrente flua no sentido inverso quando uma tensão de ruptura específica é atingida.

3. Símbolo do LED (Diodo Emissor de Luz)

→ Emite luz quando polarizado diretamente

O símbolo do Diodo Emissor de Luz (LED) parece um diodo padrão, mas inclui duas pequenas setas apontando para fora do componente para representar a emissão de luz.

4. Símbolo do Diodo Schottky (Comutação Rápida)

→ Usado para comutação rápida e baixa queda de tensão direta

O diodo Schottky apresenta uma linha de cátodo com dobras quadradas em forma de "S" nas extremidades, tornando-os vitais em aplicações de alta frequência.

5. Símbolo do Fotodiodo (Detecção de Luz)

→ Detecta luz e permite fluxo de corrente com base na intensidade

O símbolo do fotodiodo é idêntico ao símbolo do LED, mas as duas pequenas setas apontam para dentro em direção ao diodo, significando absorção de luz.

6. Símbolo do Diodo Túnel (Osciladores de Alta Frequência)

→ Usado para aplicações de micro-ondas de alta velocidade e osciladores

O símbolo do diodo túnel apresenta uma linha de cátodo com extensões semelhantes a colchetes apontando na mesma direção. Graças ao tunelamento quântico, esses diodos operam incrivelmente rápido e são essenciais em circuitos de frequência de micro-ondas.

7. Símbolo do Diodo Varactor (Capacitância Variável)

→ Usado para capacitância variável controlada por tensão

O símbolo do diodo varactor (ou varicap) parece um diodo padrão fundido com um símbolo de capacitor no cátodo. Ele atua como um capacitor variável que se ajusta com base na tensão de polarização reversa, tornando-o crucial para sintonizar rádios e TVs.

8. Símbolo do Diodo Regulador de Corrente (Corrente Constante)

→ Usado para manter um fluxo de corrente constante

O símbolo do diodo regulador de corrente (também conhecido como diodo de corrente constante) geralmente se parece com um diodo padrão dentro de um círculo. Ao contrário dos diodos Zener que regulam a tensão, a principal função deste diodo é garantir que a corrente permaneça em um nível específico e constante, independentemente das flutuações de tensão.

9. Símbolo do SCR (Retificador Controlado de Silício)

→ Usado para comutação controlada de alta potência

O símbolo do SCR (ou tiristor) parece um diodo padrão, mas adiciona um terceiro terminal chamado porta. Ele atua como uma válvula unidirecional controlada — bloqueia completamente a corrente até receber um pequeno "empurrão" elétrico no terminal da porta.

10. Símbolo do DIAC (Diodo para Corrente Alternada)

→ Usado para disparo bidirecional em circuitos CA

O símbolo do DIAC parece dois triângulos apontando um para o outro. Ao contrário dos diodos padrão, ele pode conduzir corrente em ambas as direções, mas somente após um limiar de tensão específico ser atingido. É usado principalmente para ajudar a disparar TRIACs.

11. Símbolo do TRIAC (Triodo para Corrente Alternada)

→ Usado para controlar corrente alternada (CA)

O símbolo do TRIAC combina a forma bidirecional de um DIAC com o terminal de porta de um SCR. Ele atua como um interruptor eletrônico para CA, tornando-o o componente perfeito para coisas como dimmers de luz domésticos e controles de velocidade de motores.

Em circuitos avançados, os diodos Schottky são preferidos para comutação de alta velocidade devido à sua baixa queda de tensão direta, enquanto os TRIACs dominam o mundo da manipulação de energia CA.

O Que É um Símbolo de Diodo?

Um símbolo de diodo é uma representação gráfica usada em diagramas de circuitos para mostrar um componente que permite que a corrente flua em uma direção.

O símbolo padrão do diodo consiste em um triângulo (ânodo) pressionado contra uma linha reta perpendicular (cátodo). O triângulo representa a direção do fluxo de corrente convencional, enquanto a linha representa a barreira que impede a corrente de fluir para trás.

Função do Símbolo do Diodo em Diagramas de Circuitos

Ele mostra como o diodo deve ser orientado em um circuito.

Como os diodos são polarizados, a colocação incorreta pode parar o circuito ou causar danos. O símbolo atua como um mapa inequívoco para o roteamento da corrente.

Onde os Símbolos de Diodos São Usados (Esquemáticos e Design de PCB)

Eles são usados em fontes de alimentação, circuitos de sinal e sistemas lógicos.

Você os verá tanto em diagramas simples quanto em ferramentas avançadas de design de PCB. Entender como lê-los é o primeiro passo para mover um projeto de um esquemático digital para o hardware físico.

Polaridade do Símbolo do Diodo: Ânodo vs Cátodo Explicado

Figura: Comparando um símbolo esquemático de diodo padrão com um diodo físico through-hole, destacando os terminais ânodo (positivo) e cátodo (negativo), com o cátodo físico indicado por uma faixa prateada.

Como Identificar o Ânodo e o Cátodo em um Símbolo de Diodo

Entender a polaridade do símbolo do diodo é tudo quando se trata de ler esquemáticos corretamente. Em componentes físicos through-hole e SMD, o cátodo geralmente é indicado por uma faixa ou entalhe distinto.

• Ânodo: Lado do triângulo
• Cátodo: Lado da linha
• Pense: O triângulo aponta para a linha de bloqueio.

Direção do Fluxo de Corrente em um Símbolo de Diodo

A corrente convencional flui do lado positivo para o lado negativo. Portanto, a corrente flui na direção para a qual o triângulo aponta — em direção à linha.

Polarização Direta vs Reversa em Símbolos de Diodos

Figura: Diagrama comparando polarização direta, que permite o fluxo de corrente, contra polarização reversa, que bloqueia a corrente em um diodo.

Polarização Direta

• Tensão do ânodo > cátodo
• A corrente flui
• O diodo se comporta como um interruptor fechado

Polarização Reversa

• Tensão do cátodo > ânodo
• Corrente bloqueada
• O diodo se comporta como um interruptor aberto

Saiba mais: Guia de Polaridade de Diodo SMD: Marcações, Símbolos, Dicas

Símbolo do Diodo em Diagrama de Circuito (Exemplos Práticos)

Estes exemplos mostram como os símbolos de diodos são usados em circuitos reais.

Figura: Quatro exemplos de diagramas esquemáticos demonstrando usos práticos de diodos: um circuito básico de LED, um retificador de ponte para fontes de alimentação, um circuito de proteção contra polaridade reversa e um diodo flyback em uma carga indutiva de motor.

Circuito de LED Usando Símbolo de Diodo

• Acende quando a corrente flui no sentido correto (polarizado diretamente).
• Sempre precisa de um resistor para evitar que consuma energia demais e queime.
• Exemplo: O pequeno indicador de energia aceso na sua TV ou monitor.

Circuito Retificador (Conversão CA para CC)

• Transforma a energia "instável" da tomada (CA) em energia suave, estilo bateria (CC).
• Geralmente construído usando quatro diodos trabalhando juntos (chamado de retificador de ponte).
• Exemplo: O carregador do seu smartphone ou laptop.

Circuito de Proteção contra Polaridade Reversa

• Salva seus eletrônicos de pegar fogo se você acidentalmente colocar uma bateria ao contrário!
• Atua como um portão unidirecional estrito exatamente onde a energia entra na placa.
• Bloqueia instantaneamente a corrente reversa, mantendo os chips sensíveis seguros.

Diodo Flyback em Cargas Indutivas

• Protege o circuito de "zaps" elétricos repentinos ou picos de tensão.
• Esses picos acontecem naturalmente ao desligar motores ou relés magnéticos.
• Instalado apontando para "trás" (polarizado reversamente) para capturar com segurança e fazer o loop do pico de energia até que ele se dissipe.

Como Ler um Símbolo de Diodo em um Esquemático

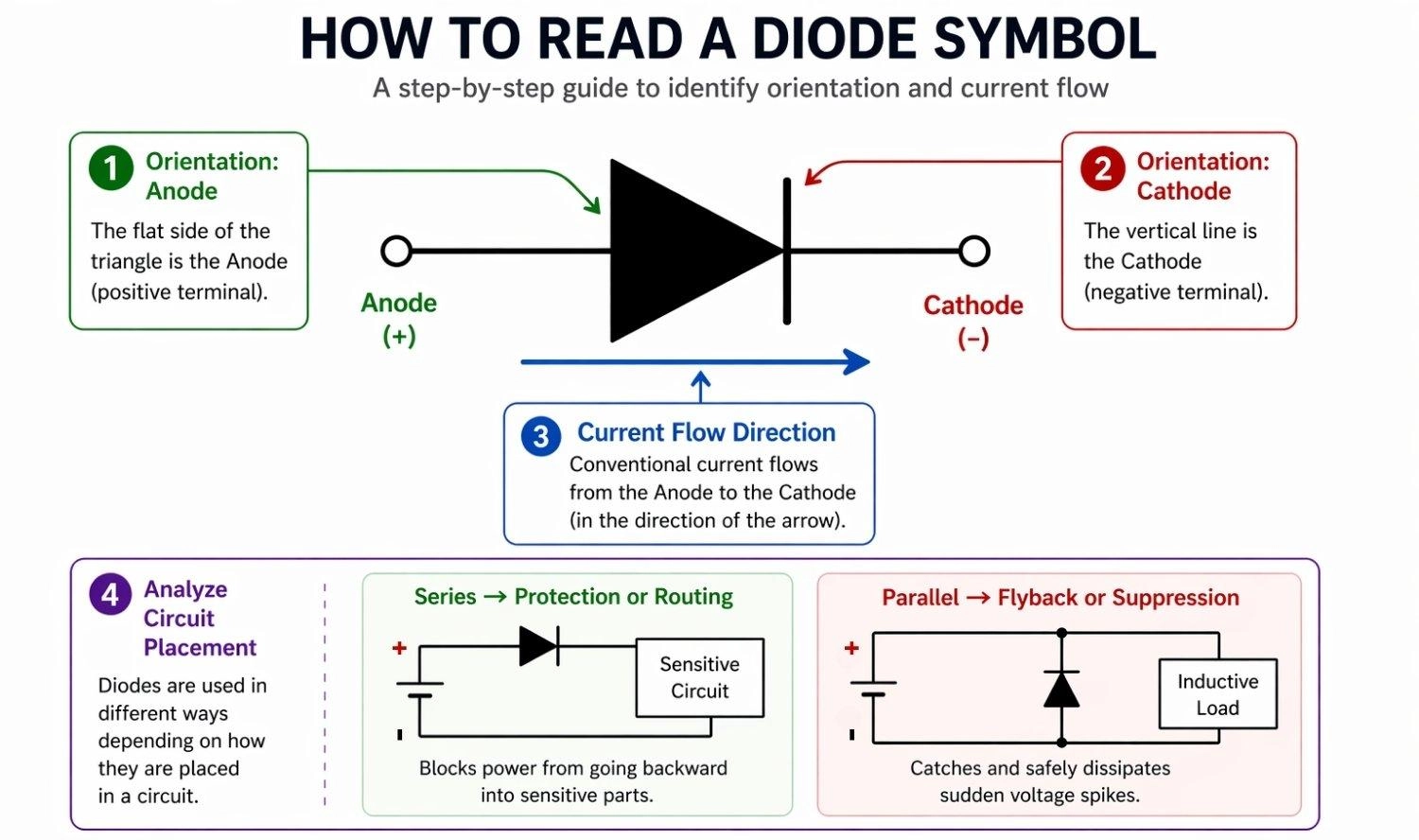

Figura: Guia visual passo a passo sobre como ler um símbolo de diodo identificando a orientação e a direção da corrente.

Passo 1: Identifique o Triângulo e a Linha

Localize a borda plana (ânodo) e a linha perpendicular (cátodo). Isso informa imediatamente qual lado se conecta à tensão positiva e qual se conecta à negativa.

Passo 2: Verifique o Tipo de Diodo e os Rótulos

Procure designadores como "D1" ou "ZD" e observe quaisquer dobras especiais na linha do cátodo. Os rótulos ajudam a combinar o símbolo esquemático com o componente físico exato na sua lista de peças.

Passo 3: Siga a Direção do Fluxo de Corrente

Lembre-se de que a corrente flui na direção para a qual o triângulo aponta. Trace o caminho da sua bateria ou fonte de alimentação para garantir que corresponda a esse fluxo natural para operação padrão.

Passo 4: Analise a Colocação no Circuito

• Série → proteção ou roteamento (impede que a energia volte para peças sensíveis).
• Paralelo → flyback ou supressão (captura e dissipa com segurança picos de tensão repentinos).

Símbolo do Diodo vs Outros Símbolos Eletrônicos

Para ler esquemáticos fluentemente, é importante não confundir o diodo com outros componentes padrão.

Figura: Mostrando as diferenças visuais entre os símbolos esquemáticos de um diodo, resistor, capacitor e transistor.

Diodo vs Símbolo de Resistor

Um resistor é representado por uma linha em zigue-zague ou um retângulo simples. Você pode aprender mais sobre como lê-los neste guia de código de resistor SMD.

• Não polarizado
• A corrente flui em ambas as direções

Diodo vs Símbolo de Capacitor

Um símbolo de capacitor apresenta duas linhas paralelas. Você pode ler nosso guia de polaridade de capacitor para entender como seus símbolos esquemáticos diferem dos diodos.

• Capacitores padrão são não polarizados
• Capacitores eletrolíticos são polarizados

Diodo vs Símbolo de Transistor

Transistores envolvem um círculo com linhas ramificando-se.

• Três terminais (Base, Coletor, Emissor)
• Usados para comutação e amplificação complexas

Erros Comuns ao Ler Símbolos de Diodos

Estes são erros comuns de iniciantes ao ler símbolos de diodos:

Inverter o Ânodo e o Cátodo

→ Erro mais comum de iniciantes

Lembre-se sempre: a linha esquemática é igual à faixa física. Instalá-lo ao contrário impedirá que seu circuito funcione.

Ignorar a Polaridade nos Circuitos

→ Pode levar a circuitos mortos ou peças danificadas

Não reconhecer quando um diodo deve ser intencionalmente polarizado reversamente (como no exemplo flyback) pode resultar em microcontroladores queimados.

Interpretar Mal LED vs Diodo Padrão

→ Causa confusão na fabricação

Usar um símbolo de diodo padrão quando você quer dizer um LED pode confundir outros engenheiros ou montadores, levando à aquisição de componentes incorretos.

Por Que o Símbolo do Diodo é Importante no Design de PCB

Fluxo de Trabalho do Esquemático para a PCB para Diodos

Traduzir um diodo do esquemático para a placa física requer um fluxo de trabalho simples e passo a passo:

• Símbolo → Esquemático: Coloque o símbolo e mapeie o Pino 1 (Ânodo) e o Pino 2 (Cátodo).
• Esquemático → Footprint: Emparelhe o símbolo com a restrição de layout físico correta (montagem em superfície vs through-hole).
• Footprint → PCB: Navegue e atribua os componentes exatos de que você precisa diretamente da biblioteca de peças da JLCPCB.

Figura: Mostrando um diodo em transição de um símbolo esquemático digital, para um footprint de PCB, para um componente físico de montagem em superfície em uma placa fabricada.

Fabricação de PCB com a JLCPCB

Traduzir um esquemático impecável em uma placa funcional requer um parceiro de fabricação confiável. Esteja você construindo um protótipo simples ou ampliando a escala, a JLCPCB oferece fabricação líder do setor.

Ao utilizar os serviços de Montagem de PCB da JLCPCB, você pode garantir que as máquinas SMT alinhem perfeitamente a polaridade dos seus diodos.

Transforme Seu Esquemático em uma Placa Física Totalmente Funcional

Dê vida aos seus designs hoje. Obtenha uma cotação rápida e transparente.Obter Cotação Agora

Perguntas Frequentes sobre o Símbolo do Diodo

P: O que é a seta em um símbolo de diodo?

Ela mostra a direção da corrente do ânodo para o cátodo.

P: O que a linha em um símbolo de diodo representa?

Ela representa o cátodo, atuando como uma "parede" visual que impede a corrente de fluir para trás.

P: Qual lado de um símbolo de diodo é positivo?

O lado plano do triângulo (ânodo) é o lado positivo.

P: A corrente pode fluir nos dois sentidos em um diodo?

Não, os diodos padrão só permitem corrente do ânodo para o cátodo. Os diodos Zener permitem com segurança o fluxo reverso em tensões específicas.

P: Como você identifica o tipo de diodo pelo símbolo?

Verifique a linha do cátodo: reta (padrão), forma de "Z" (Zener), dobras em "S" (Schottky) ou setas (LED/Fotodiodo).

P: O que acontece se um diodo for invertido?

Ele bloqueia a corrente, agindo como um interruptor aberto e impedindo o funcionamento do circuito.

Conclusão

Entender o símbolo do diodo é uma habilidade fundamental que ajuda você a ler esquemáticos e projetar circuitos corretamente. Ao reconhecer a direção da corrente, a polaridade e as funções específicas dos diferentes tipos de diodos, você pode trabalhar com confiança com sistemas eletrônicos reais — desde projetos simples de bricolagem até aplicações industriais complexas.

Seja adicionando um diodo flyback para proteger um motor ou usando um retificador de ponte para uma fonte de alimentação, acertar o símbolo é o seu primeiro passo para o sucesso.
